Odklopnik 16A - kakšno obremenitev lahko prenese?

Obstoj sodobnega človeka brez elektrike ni več mogoč. Vsaka hiša, stanovanje in proizvodni obrat je opremljen z drugačno opremo. Redko lastniki nepremičnin razmišljajo o tem, koliko električne energije se porabi skupaj - izračuni se izvedejo le med prvo namestitvijo električne napeljave. Če pa je omrežna napetost presežena, bo prišlo do kratkega stika in omrežje bo odpovedalo. Da bi preprečili takšne situacije, se uporablja odklopnik. Za domače potrebe je to 16-amperski stroj.

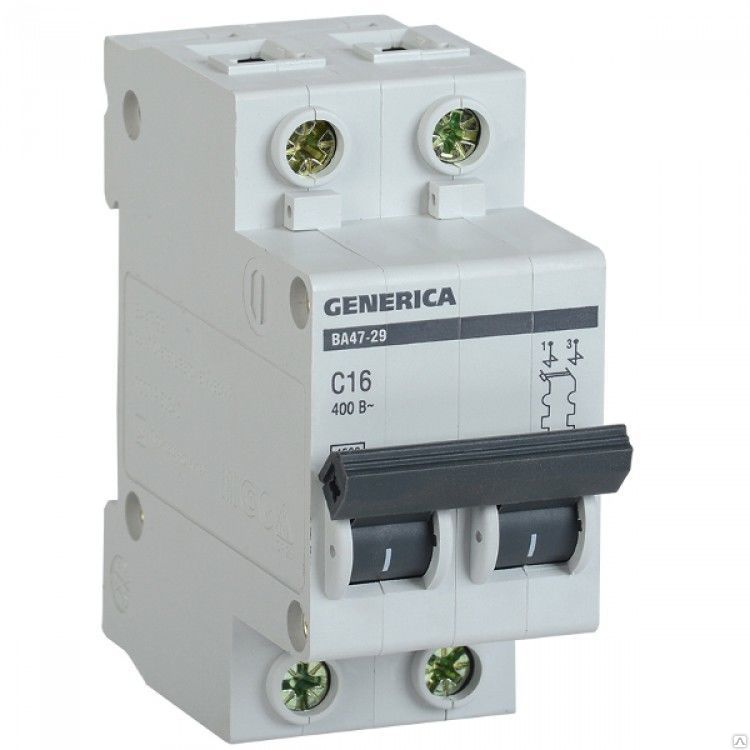

Modularni avtomat C16

Naprava je namenjena zaščiti napajalnih omrežij in povezane opreme pred preobremenitvami, okvarami in napetostnimi sunki. Avtomatski stroj 16A je mogoče kupiti v kateri koli trgovini z električno opremo, cene so različne - odvisne so od glavnih značilnosti naprave, števila delovnih polov in priznanja proizvajalca. Glavni indikator stroškov je vrednost prekinitvene zmogljivosti naprave in njena preklopna vrednost.

Avtomatski stroj C16 se zaradi določenih lastnosti imenuje modularen. Vsak od polov naprave je predstavljen v obliki ločenega standardnega modula, to pomeni, da so večpolarne naprave izdelane iz več ločenih posameznih blokov (modulov). V skladu s tem ima tak 16-amperski stroj drugačno strukturo telesa in obliko sestavljanja. Na primer, v oblikovani škatli je naprava predstavljena kot ena sama monolitna naprava - za razliko od drugih modelov je ni mogoče razstaviti.

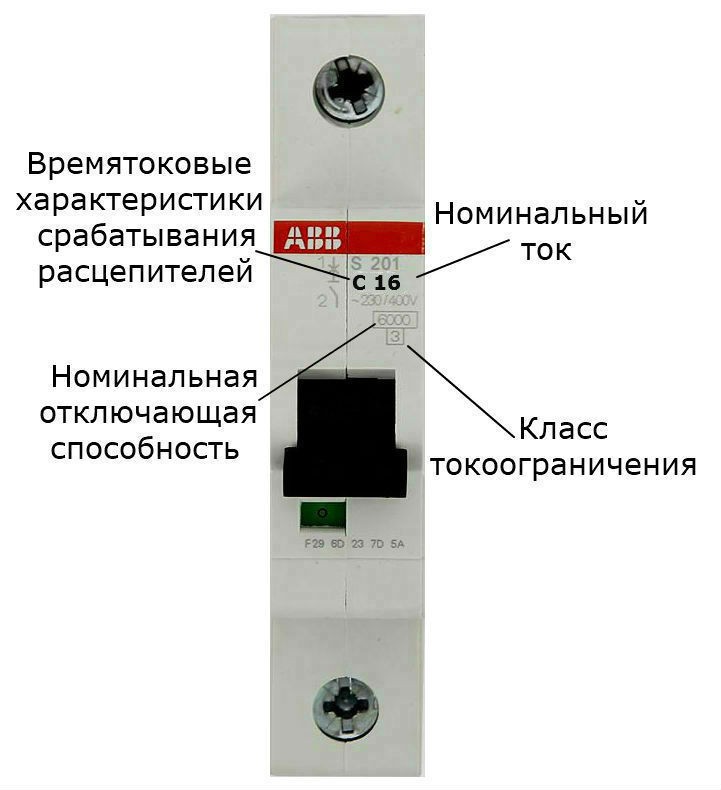

Splošne značilnosti odklopnika C16 in oznake

Difavtomat 16A, ne glede na število delovnih polov, določa več splošnih značilnosti. Katere indikatorje ima naprava, lahko ugotovite iz oznake. Oznake se na telo izdelka nanašajo v naslednjem vrstnem redu:

1. nazivni tok;
2. časovno-tokovne omejitve, znotraj katerih mehanizem deluje;
3. nazivna prekinitvena zmogljivost;
4. tokovno omejevalni razred modela.

Na podlagi navedenih podatkov se določi moč v kW stroja C16, produktivnost, hitrost in drugi parametri.

Nazivni tok

Pogojno vrednost prehodnega toka stroja 16A lahko ugotovite iz imena naprave - 16 amperov. To pomeni, da bo mehanizem neprekinjeno deloval, dokler prehodni tok ne preseže 16A.

Enako pomemben kriterij je temperatura okolja. Za normalno delovanje ne sme biti višja od 30°C. V nasprotnem primeru se bo stroj izklopil pri nižji napetosti. Če je zrak hladen, se bo nazivna vrednost, nasprotno, povečala.

Preklopna ali prekinitvena sposobnost

Ta značilnost vam omogoča, da razumete, pri kakšni jakosti kratkega stika bo deloval enopolni in večpolni odklopnik 16A.Ko je naprava odklopljena, naj ostane delujoča - ko jo preklopite v začetni položaj, jo lahko ponovno uporabite. Dovoljena jakost toka je označena v pravokotnem okvirju na ohišju mehanizma. Pri proizvodnih modelih so včasih brez okvirja in nameščeni ločeno.

Oznaka je sestavljena iz več številk in črke "A". Za domače potrebe so primerne naprave razreda 4500 ali 6000 A. Za industrijske potrebe se uporabljajo močnejše. Višja kot je vrednost, večja je cena in zanesljivost izdelka.

Razred omejitve toka

Ta značilnost diferencialnega stroja 16A prikazuje čas, v katerem je oblok popolnoma ugasnjen. Obstajajo trije razredi tokovne omejitve odklopnikov. Tretji razred kaže, da lok ugasne v 3-5 milisekundah. Po drugi strani pa z drugim razredom lok ugasne v 5-10 milisekundah. Za prvi razred ni omejitev; izumrtje se zgodi v 10 milisekundah ali več.

Oznaka se nahaja na telesu - kvadratni okvir, v notranjosti je številka 2 ali 3. Običajno se nahaja pod oznako preklopne zmogljivosti mehanizma ali poleg njega (odvisno od modela). Če ni nobenih oznak, je stroj 16A prvega razreda tokovne omejitve.

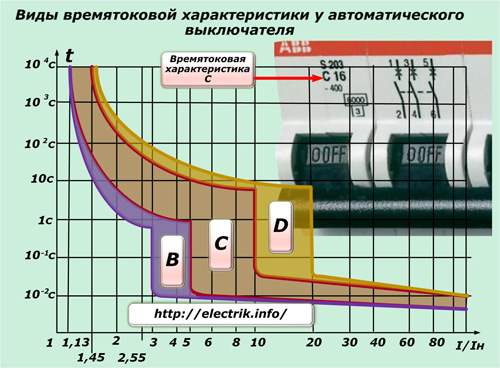

Časovno-tokovne značilnosti

Vsak odklopnik 16 A ima dve različni sprostitvi - kovinsko ploščo (termična različica) in rele za omejitev toka (elektromagnetna različica). Zahvaljujoč tem elementom se električni tokokrog prekine. Prvi je namenjen situacijam, ko je obremenitev napajanja presežena. Drugi je za kratke stike. Če se zgodi nasprotno, potem odklopnik C16 ni pravilno izbran.Ponovno je treba oceniti moč električnega omrežja in zmogljivosti naprave, da preprečimo izredne razmere.

Značilnosti časovnega toka so razmerje med jakostjo toka in časom, ko pride do samodejnega izklopa in odklopa vezja. V imenu naprave je označen s črko "C" (v tem primeru pred številko 16).

Večji kot je tok, večja je obremenitev stroja 16A. Previsoke vrednosti vodijo do poškodb kablov, žic in električnih komponent. Zato je naloga takih strojev, da se izključijo iz napajalnega tokokroga do trenutka, ko moč preseže dovoljeno mejo in poškoduje opremo (v večini primerov nepopravljivo).

Časovno-tokovne karakteristike termičnega sprožilca za avtomatski odklopnik C16 segajo od 1,13 do 1,45 In. Ko tok, ki je enak 1,13 nazivnega toka, teče skozi toplotno sprostitev odklopnika C16, pride do zaustavitve v eni uri ali več. Med prehodom 1,45 nazivnega toka se bo izklopil v manj kot 60 minutah.

Ko se tok poveča za več kot 23,2 ampera, se čas zaustavitve stroja zmanjša. Če tok doseže vrednosti, ki zadoščajo za izklop elektromagnetne sprostitve, bo ta sprostitev izklopila stroj.

Za elektromagnetni kontakt velja posebno pravilo - do izklopa pride, ko se moč električne energije, ki prehaja skozi stroj, poveča za 5-krat naenkrat (na primer padec napetosti). Čas - nekaj več kot 0,1 sekunde. Če se val odraža v prehodnem toku več kot 10-krat, bo stroj deloval hitreje kot 0,1 sekunde.

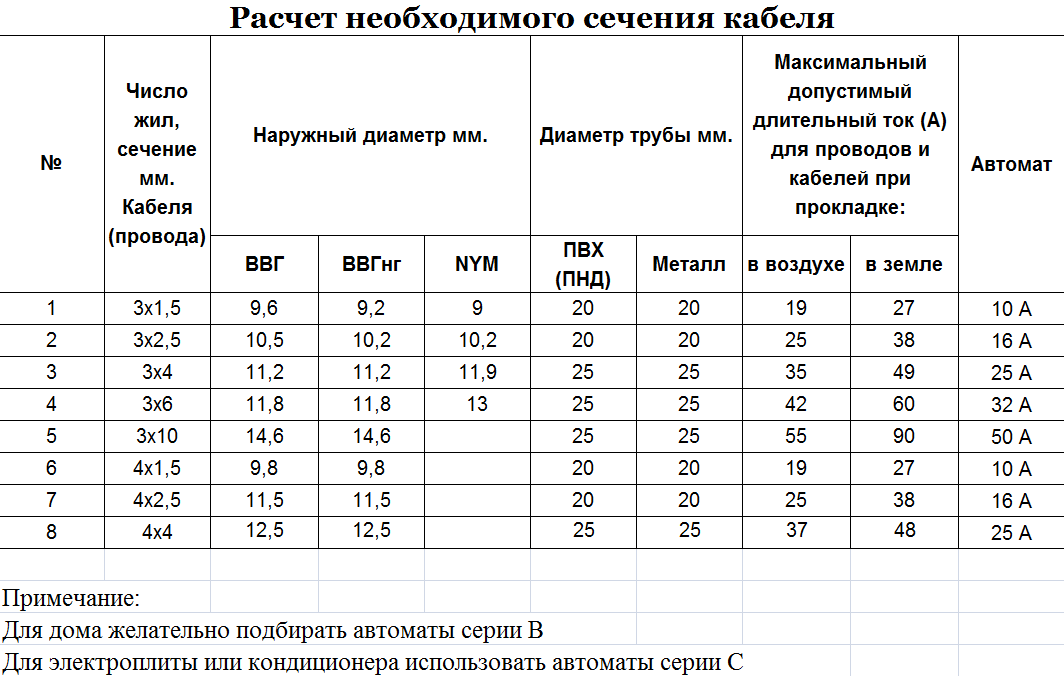

Prerez kabla za avtomatski stroj C16

Velikost premera žice za stroj C16 je odvisna od moči, za katero je zasnovan, in uveljavljenih časovno-tokovnih karakteristik. Na primer, če naprava preide 18 amperov v eni uri, prečni prerez ne sme biti manjši od 0,25 centimetra na kvadrat. Material: baker. Če uporabljamo aluminij, je treba za enako obremenitev uporabiti kable z večjim prerezom. V slabih pogojih lahko takšna žica zdrži do 25 amperov.

Prevodnost kabla in združljivost z enopolnim ali večpolnim odklopnikom 16A sta odvisni od števila žil, izolacijske podloge in pogojev, pod katerimi je žica položena in deluje.

Skozi odklopnik c16 lahko eno uro teče tok 23,2 ampera. Takšen tok se v neugodnih okoliščinah približa nevarni meji za bakreni vodnik s presekom 2,5 mm². To je škodljivo za kabel. Vendar pa bo vodnik lahko vzdržal tak tok za kratek čas. Tako povečanje toka ne bi smelo biti pogost pojav.

Stroja in kabla ni treba preobremeniti s priključitvijo prevelike obremenitve, sicer bo kabel zaradi nenehnega pregrevanja hitro postal neuporaben.

Druge značilnosti

Posamezni parametri se razlikujejo glede na število faz tokokroga in električne napeljave - največjo napetost in moč prenesene obremenitve. Za enofazno omrežje, kjer se uporabljajo enopolni ali dvopolni odklopniki C16, imajo značilnosti določene vrednosti. Za trifazno omrežje, kjer se uporabljajo tripolni ali štiripolni odklopniki C16, bodo te značilnosti drugačne. Spreminja se tudi diagram povezave opreme.

V enofaznih električnih omrežjih se uporabljajo enopolne in dvopolne naprave.Tripolni in štiripolni - v trifaznem. Včasih se bipolarni uporabljajo v dvofaznih omrežjih. V vsakdanjem življenju jih običajno ni. Izjema so lahko neozemljeni izhodi enofaznega generatorja in ločilnega transformatorja.

Enopolni in tripolni odklopniki odklopijo fazne vodnike in pustijo ničelni vodnik nedotaknjen. Dvopolni in štiripolni odklopniki istočasno odpirajo tako fazni kot ničelni vodnik.

Obstajata dve vrsti dvopolnih odklopnikov - 2p in 1p+n. Dvopolni 2p odklopniki so sestavljeni iz dveh enakih enopolnih naprav, mehansko povezanih. V tem primeru sta oba pola zaščitena.

Dvopolni 1p+n je sestavljen iz enopolnega mehanizma in enopolnega stikala, ki sta prav tako mehansko povezana, to pomeni, da pol, ki odpira nevtralni vodnik, ne vsebuje avtomatskih odklopnikov, ampak le mehanizem, ki odpira kontakte. Mikrokontakti so ločeni z mehanskim pogonom, ko je stroj, ki odpira fazni vodnik, izklopljen, pol n pa nima zaščite.

Štiripolne 4p naprave so sestavljene iz štirih polnopravnih enofaznih 16A odklopnikov, 3p+n pa tri enopolne in enakega stikala.

Kje se uporablja jurišna puška C16?

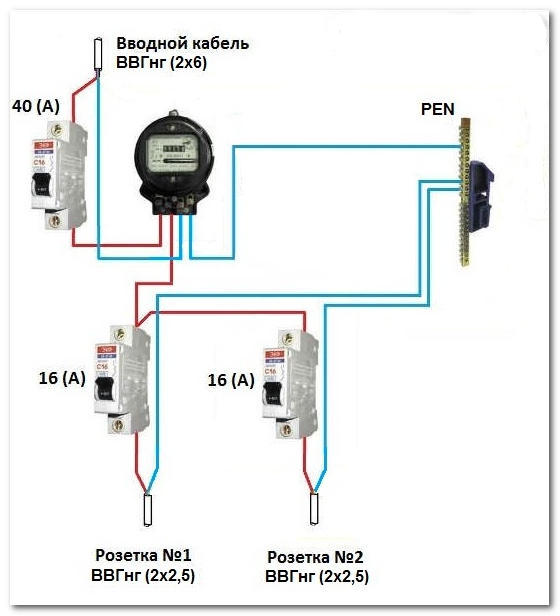

Za domačo uporabo je naprava primerna kot vhodna naprava, nameščena pred števcem. V tem primeru je število polov odvisno od števila faz in zahtev, ki jih je razvila organizacija za upravljanje z energijo.

Za posamezne električne naprave je dovoljena namestitev strojev na en pol.

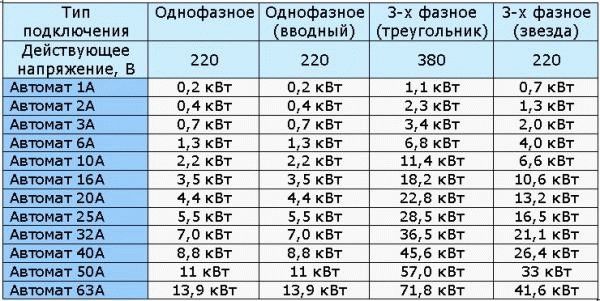

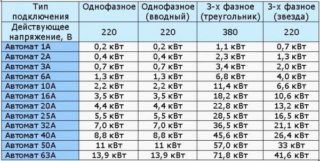

Upoštevati je treba, koliko kilovatov ima 16-amperski stroj in koliko naprava porabi. Bolje je izbrati zaščito z višjimi indikatorji od opreme.

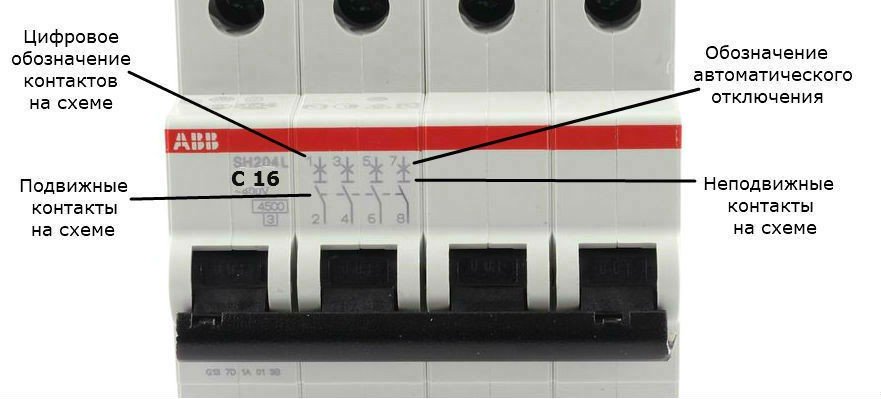

Shema povezave

V skladu s PUE je napajalni vodnik priključen na fiksni mikrokontakt. To pomeni povezovanje od zgoraj (lahko so izjeme). Morate pogledati diagram povezave, ki se nahaja na telesu naprave. Oznake so naslednje:

• simbol 1 na diagramu prikazuje, kje je priključen vhod prvega faznega vodnika;
• 2 - prikazuje izhod prvega faznega vodnika;
• 3 – vhod;
• 4 – izhod za dvopolno napravo;
• 5 – vhod;
• 6 – tripolni izhod;
• 7 – vhod;
• 8 – štiripolni izhod.

Če je poleg številk na diagramu in stikih tudi črkovna oznaka n, tukaj je priključen nevtralni vodnik. Če tega simbola ni, je ničla povezana s sponkami, označenimi z največjimi številkami. Če so fazni vodniki povezani od zgoraj, potem je tudi nič. Če so fazni vodniki priključeni od spodaj, je nevtralni vodnik ustrezno priključen tudi od spodaj.

Avtomatski stroj c16 se v vsakdanjem življenju zelo redko uporablja kot uvodni. Podobne zahteve imajo tudi podjetja za oskrbo z električno energijo. Pri povezovanju je nemogoče ohraniti selektivnost tudi glede toplotnega sprožilca, kar pomeni, da se v nujnih primerih izklopi vhodni odklopnik ali oba hkrati.

Proizvodna podjetja

Modularni avtomat tujih blagovnih znamk gospodinjske serije izpolnjuje standarde, ki se zahtevajo za avtomate v vsakdanjem življenju. Toda industrijski so bolj kakovostni, zanesljivejši in lažji za namestitev. Najbolj znani vključujejo:

• tuje - ABB, Schneider Electric, Legrand;
• Ruski - KEAZ, IEK, EKF.

Modularne naprave domačih podjetij so izdelane na Kitajskem, čeprav to ni znak njihove nezanesljivosti. Kakovost je nekoliko slabša od gospodinjskih serij tujih proizvajalcev. Stanejo manj. Ustreza tudi standardom za gospodinjske stroje.Običajno nimajo serij, podobnih industrijskim kompleksom tujih podjetij.

RCD in dodatne naprave

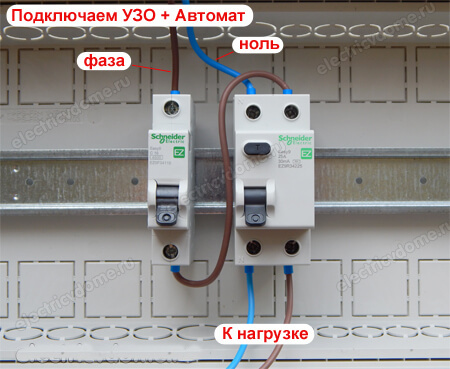

Stroja ne smete obravnavati ločeno od drugih komponent električne plošče. Pri nakupu naprave morate razumeti, da bo nameščena skupaj z RCD. Bolje je uporabiti RCD istega proizvajalca s strojem in iz iste serije. Hkrati ste lahko popolnoma prepričani o njihovi najboljši interakciji.

RCD domačih proizvajalcev so po kakovosti slabši od tujih. Pogosto nimajo elektromehanskih RCD v seriji, vendar imajo manj različnih značilnosti.

Za določitev, kateri stroj je treba namestiti, je treba upoštevati veliko različnih parametrov. Avtomatski stroj C16 je eden najpogosteje uporabljenih v vsakdanjem življenju. Moč vam bo omogočila zaščito opreme, majhnega števila standardnih naprav.
