Da bi razumeli, zakaj so difavtomati potrebni, se morate najprej seznaniti z namenom zaščitnih naprav, ki se uporabljajo v obstoječih električnih omrežjih. Ti vključujejo različne vrste, kot so odklopniki in naprave na diferenčni tok. Poleg tega so v napajalnih tokokrogih nameščene univerzalne naprave, ki jih nadomeščajo pod splošnim imenom "diferencialni stroj".
Kaj je diferencialni stroj in kako deluje?

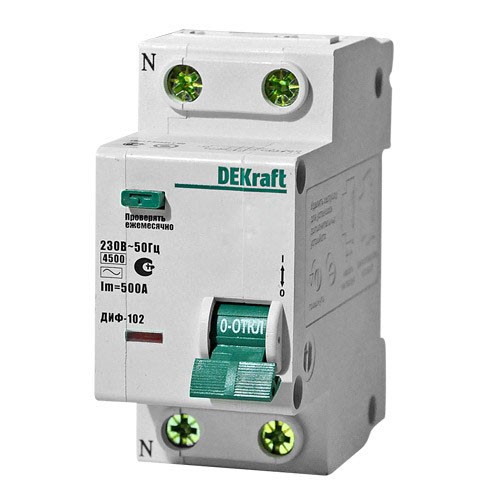

Difavtomat je kombinirana naprava, v ohišju katere sta hkrati združeni dve napravi - odklopnik in RCD. Stroj, tako kot vsi drugi izdelki tega razreda, se sproži zaradi preobremenitve in kratkega stika na liniji. RCD vezje deluje na principu primerjave tokovnih komponent, ki tečejo skozi tuljavo v smeri naprej in nazaj. Če je enakost teh vrednosti kršena, se različni signal pošlje izvršnemu releju, ki v delčku sekunde izklopi zasilni odsek napajalnega tokokroga.
Kombinacija dveh funkcionalno povezanih naprav v enem ohišju zagotavlja naslednje prednosti:
- zmožnost zanesljive zaščite električnih vodov pred preobremenitvami, kratkimi stiki in nevarnimi tokovi uhajanja tal;
- njihova uporaba kot naprave za zaščito pred električnim udarom;
- prihranek prostora pri namestitvi na DIN letev (dva sedeža namesto treh);
- cenovna ugodnost v primerjavi z ločeno uporabo sodobnih modelov avtomatov in RCD.
Edina pomanjkljivost, ki zadeva samo elektronske modifikacije, je izguba zmogljivosti, ko se ničelno vodilo zlomi. V tem primeru fazni vodnik ostane pod napetostjo, kar lahko pod določenimi pogoji povzroči električni udar osebe.
Diphavtomati so nameščeni kot običajne naprave takoj za električnim števcem. Vsak od njih zagotavlja varno delovanje ločenega napajalnega voda. Po funkcionalnosti te naprave popolnoma nadomestijo naprave, ki jih nadomeščajo, princip delovanja difavtomatov je enak.
Vrste avtomatskih strojev

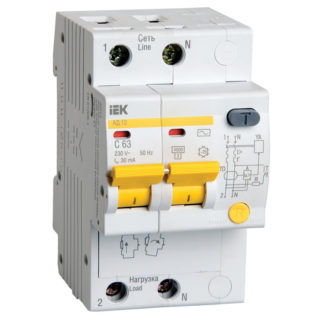

Na podlagi števila sočasno servisiranih faz so vsi električni diferencialni avtomati razdeljeni na enofazne in trifazne naprave. Prvi od njih so nameščeni v 220-voltnih omrežjih s povezovanjem faznih in ničelnih žic.
V skladu z zahtevami PUE morajo biti vodniki, ki se dobavljajo dvopolnim napravam, priključeni samo na zgornje sponke.
Fazni in ničelni vodnik bosta priključena na spodnje kontakte in bosta speljana direktno do porabnika (k bremenu). Potreba po vstavitvi dveh vodil hkrati je razložena z zahtevo po delovanju naprave za zaščito pred uhajanjem diferenčnega toka. Odvisno od znamke in serije uporabljene naprave bosta za montažo na DIN letev potrebna dva ali več prostorov.

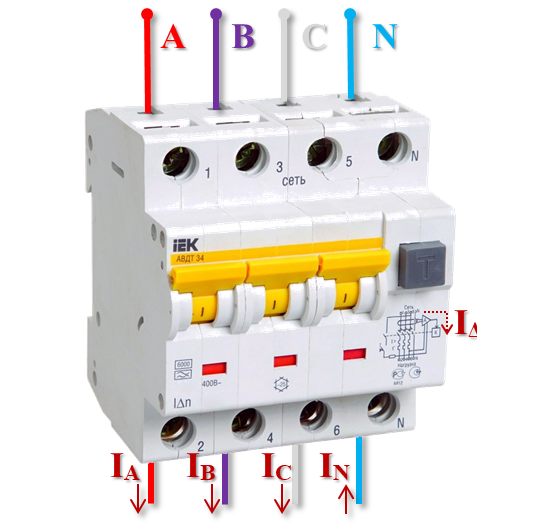

Za vgradnjo v trifazna omrežja 380 V se uporabljajo 4-polni avtomatski odklopniki. Trifazne žice in ničelno vodilo so priključene na njihove zgornje sponke na strani električnega števca. In trije delovni vodniki in nič segajo od spodnjih sponk proti bremenu.
V skladu s konstrukcijskimi značilnostmi in notranjim vezjem teh naprav so vsi razdeljeni na elektromehanske in elektronske vzorce. Pri prvih modelih se diferenčni tok sprosti in odklopi s kombinirano metodo, pri drugih modelih pa je za to "odgovorna" vgrajena elektronika.
Glede na zmogljivosti zaščite napajalnega voda pred nevarnim potencialom so vse znane vrste avtomatskih naprav razdeljene na naprave, povezane z ozemljitveno napravo, in tiste brez nje.
Parametri strojev na diferenčni tok

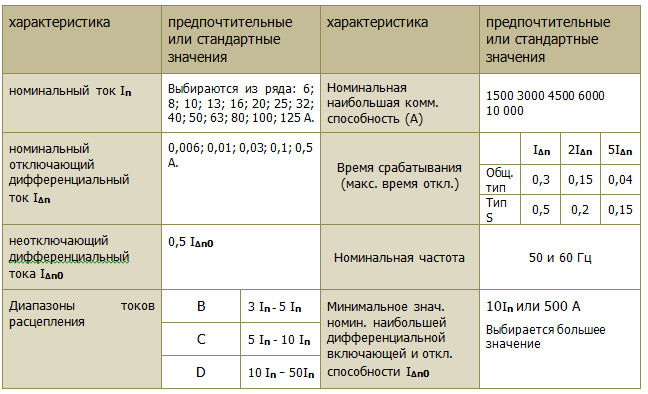

Vsestranskost diferencialnih avtomatov, ki vam omogoča združevanje funkcij dveh naprav hkrati, je razložena z njihovo zasnovo in zmožnostmi, ki so del njih. Glavni parametri, ki označujejo diferencialni odklopnik, vključujejo:
- vrsta elektromagnetnega sproščanja;
- nazivni tok, pri katerem lahko naprava deluje dolgo časa;
- indikator delovanja in delovna napetost;
- tok uhajanja tal;

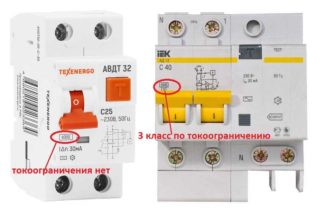

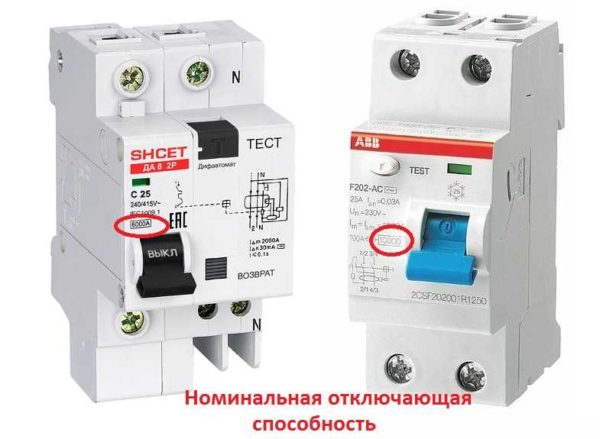

- prekinitvena zmogljivost in razred tokovne omejitve.
Običajno se vgrajuje le v posebne naprave po meri, ki so lahko:
- neodvisen tip z možnostjo daljinskega izklopa s posebnim signalom;
- minimalna napetost - sprožijo se, ko pade pod dovoljeno raven.
- naprave z ničelnim potencialom.
Glede na trenutni indikator so vsi znani vzorci difavtomatov, kot je AB, razdeljeni na več naprav, ki imajo strogo standardizirane vrednosti iz naslednjih serij: 6, 10, 16, 25, 50 amperov itd.
Poleg tega njihovo označevanje uporablja trenutni indikator, označen s črkami "B", "C" ali "D". Nahajajo se pred oznako za nazivni tok (amperažo) in označujejo zmogljivost tega modela.
Druga skupina tehničnih značilnosti vključuje izklopni tok vezja RCD (diferencialni indikator), imenovan "puščanje". Za večino vrst omrežnih odklopnikov se te vrednosti prilegajo tipičnemu območju: 10, 30, 100, 300 in 500 miliamperov.
Na telesu tipične naprave so tokovi uhajanja označeni z ikono "delta" z ustrezno številko.
Naslednja značilnost zaščitnih odklopnikov je delovna napetost, pri kateri lahko delujejo v normalnem načinu: 220 voltov za enofazne tokokroge in 380 voltov za njihove trifazne analoge. Njegova vrednost je navedena pod nominalno vrednostjo ali pod tipko naprave.
Na podlagi uhajalnega toka in indikatorja selektivnosti imajo znani tipi stikal za diferenčni tok naslednje oznake:
- "A" - vzorci, ki reagirajo na uhajanje izmeničnega (pulzirajočega) toka.
- “AC” – modeli električnih strojev, ki se sprožijo zaradi puščanja s konstantno komponento.
- "B" je kombinirana možnost, ki združuje obe možnosti.
Značilnost "tip RCD" je označena s črkovnim indeksom ali simbolično sliko.
Po analogiji z AB se avtomatski odklopniki sprožijo ob preobremenitvah v električni napeljavi po selektivnem principu, ki upošteva časovni zamik. Ta pristop omogoča selektivni izklop omrežja glede na tokovno mejo in zagotavlja dobro elektrodinamično stabilnost celotnega zaščitnega sistema. Glede na ta najpomembnejši indikator za varnost ljudi razlike v napravah diferenčnega toka upoštevajo naslednje ikone:
- simbol "S", ki označuje zakasnitev približno 200-300 milisekund;
- angleška črka "G" (začasni premor 60-80 milisekund).
Pogoji delovanja enofaznih električnih odklopnikov so določeni z njihovo lokacijo v razdelilni omari na DIN tirnici. V skladu z zahtevami proizvajalca so predmet standardizacije vlažnost in temperatura zraka ter raven prahu v prostoru, kjer je omara.
Elektronski ali elektromehanski
Če želite izbrati ustrezen model, se morate najprej odločiti, kakšno vrsto stroja izbrati: tradicionalno elektromehansko ali sodobnejšo elektronsko. Poznavanje značilnosti vsakega od teh modelov vam bo pomagalo narediti pravo izbiro.

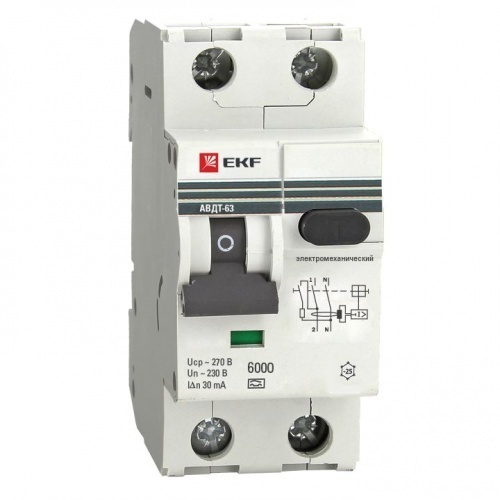

Elektromehanski stroji
Ti modeli so nehlapni, kar pomeni, da ohranijo svojo funkcionalnost tudi v odsotnosti električne energije. Nasprotno pa lahko elektronski modeli delujejo le, če obstaja napajalna napetost, ki se porabi za lastne potrebe.
V prvih vzorcih so za odklop in generiranje uporabnih signalov »odgovorne« naslednje električne in mehanske komponente:
- elektromagnetni odklopniki;
- termični izpusti;
- induktivne tuljave, ki proizvajajo diferenčni tok;
- elektromagnetni releji in drugi moduli.
Vsi ti elementi nimajo nobene zveze z elektronskimi vezji in delujejo s pomočjo lastnih zalog energije. Za sprožitev odklopnika tega razreda zadostuje tok uhajanja ali kratek stik v servisiranem vodu.
Elektronska različica
Elektronske naprave potrebujejo dodatno napajanje in delujejo hitreje od svojih elektromehanskih analogov. Elektronsko vezje, običajno sestavljeno na mikroprocesorju ali tranzistorjih, je "odgovorno" za sproščanje diferenčnih tokov in generiranje krmilnih signalov v njih.
To vezje se običajno imenuje elektronsko, saj še vedno vsebuje električne komponente.
Za izolacijo tokov uhajanja v teh napravah se uporablja diferencialni transformator elektromagnetnega tipa, za odklop napajalnega tokokroga pa se uporablja rele istega razreda.
