Električna stikala in odklopniki so tehnične naprave, ki omogočajo zapiranje in odpiranje tokokroga ob pravem času. Mehanizmi opravljajo podobne funkcije, čeprav imajo pomembne razlike. Inštalaterji začetniki in navadni kupci pogosto zamenjujejo naprave. Da ne bi naredili napake pri nakupu, se morate seznaniti s splošnimi načeli, prednostmi, slabostmi in ugotoviti, kako se stikalo razlikuje od stikala.
Glavne prednosti

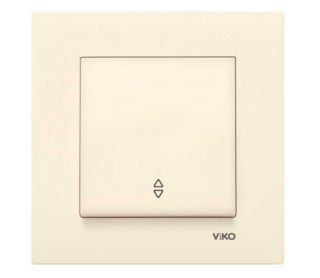

Naprav je nemogoče razlikovati po videzu, vendar je načelo delovanja drugačno. V nekaterih prostorih je uporaba stikala neprijetna (na primer v dolgih hodnikih). Glavne prednosti stikal so:
- možnost povezovanja več električnih omrežij med seboj;
- naprava vam omogoča nadzor (vklop, izklop, izklop) razvejanega električnega tokokroga z ene točke;
- en vir svetlobe je mogoče aktivirati z različnih mest v prostoru (na primer v sobi za goste vklopite lestenec s hodnika).
Pravzaprav je naprava nenehno v delovnem stanju - to je ena glavnih razlik med stikalom in stikalom. S pomočjo preklopnih kontaktov se v omrežju ustvarijo dodatni električni tokokrogi.
Princip delovanja
Da bi razumeli, kaj je stikalo, morate upoštevati načelo njegovega delovanja in namen. Naprava služi za preusmeritev toka električne energije v drug tokokrog – en tokokrog se odklopi, drugi pa se istočasno zapre. Zato je najmanjše število stikov za takšno napravo tri. Za mehanizme z dvema ali več "ključi" se število podvoji.
Stikalo je stikalo med električnimi vodniki povratne napetosti. Namen – nadzor enega vira svetlobe z različnih mest. Uporablja se predvsem za prostore z veliko površino, na primer stadione, proizvodne delavnice ali skladišča.
Vrste naprav
Obstaja več možnosti preklopa. Če želite izbrati optimalno, morate upoštevati vrsto problema, ki ga rešujete, zahtevani način krmiljenja mehanizma in parametre obstoječega električnega tokokroga.
Z nadzorom in premikanjem preklopnega stikala ločimo naslednje vrste:
- vogal (z notranjimi kontakti ali gugalnicami);
- potiskati;

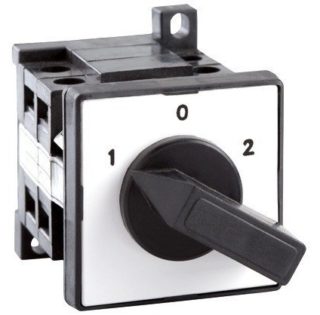

- rotacijski.
Kotne naprave obeh vrst se razlikujejo po zmožnosti preklopnega stikala v dveh fiksnih položajih. Premik ročaja vam omogoča premikanje gibljivega kontakta iz enega tokokroga v drugega. Gibanje enosmernega in izmeničnega toka se preusmeri.
Za preklopna stikala se uporabljajo različne povezovalne sheme. Omejitev ni, končna možnost je odvisna od potreb prostora in domišljije električarja.
Največja obremenitev - 6 amperov. V tem primeru opazimo majhno stopnjo upora (ne več kot 0,02 Ohm). Zanesljivost takšne opreme je določena s številom možnih preklopov (povprečno število je 10.000-krat).
Dodatna razvrstitev – po ključih. Obstajajo tri glavne vrste:
- z enim gumbom;
- z dvema;
- s tremi.
Več ključev je sprejemljivih, vendar ni varno. Vsak ima tri kontakte. Če je "skakalcev" preveč, sta kratek stik in izgorelost tokokroga neizogiben.
Po notranji zgradbi so stikala:
- klasična (prehodna);
- vmesni (križni);
- kombinirano.
Razlika med prehodnim in navzkrižnim stikalom je število delovnih elektrod. V prvem primeru so trije kontakti, v drugem pa po dva za vhod in izhod električnega tokokroga. Vmesni se uporabljajo za krmiljenje več virov svetlobe in ne samo enega.
Uporaba v gospodinjstvu
Namestitev ali ponovno ožičenje pomeni funkcionalnost in enostavnost uporabe. Zato se pred montažo izdela načrt, ki določa skupno število žarnic, stikal in vtičnic. Adapterske naprave so primerne za priključitev v naslednjih situacijah:
- zgradbe na več ravneh - stikala vam bodo omogočila izklop luči v katerem koli nadstropju;
- dolgi hodniki - svetilke lahko vklopite na začetku in jih izklopite na koncu;
- spalnice - če namestite en mehanizem na vhodu in drugega v bližini postelje, vam ne bo treba vstati, da bi ugasnili glavno luč.
V vseh podobnih situacijah uporabite prehodne naprave. To še posebej velja za velike pisarne, hotele in druge podobne zgradbe.
Ponovno ali odklopnik
Za končno izbiro morate razviti začetni načrt ožičenja ali preučiti obstoječega. Običajno je priložena tehnični dokumentaciji stanovanja ali stavbe. Nato morate določiti najdaljše odseke ali prostore (delavnice, hodnike), si zamisliti možne situacije na podlagi osebnih preferenc (na primer v spalnici).
Če morate nadzorovati en vir svetlobe z različnih strani, morate namestiti stikalo. Nato izberite vrsto naprave - prehodno in navzkrižno stikalo. Prvi vam omogoča, da izklopite svetilko z dveh različnih točk, drugi - s treh ali več. Če želite namestiti slednjo vrsto in pravilno usmeriti žice, je bolje povabiti profesionalnega električarja.
Pri povezovanju več stikal na različnih mestih v stanovanju ali sobi morate voditi načrt ožičenja. V nasprotnem primeru, če so potrebna popravila ali prenova, bo težko namestiti vse kontaktne možnosti za vtičnice in druge elemente.
Ali se lahko stikalo uporablja kot stikalo
Med uporabo se pojavijo različne situacije. Na primer, po nakupu stanovanja se je izkazalo, da so prejšnji lastniki namestili stikala v več prostorih, zdaj pa njihovo delovanje ni več potrebno.
Za preusmeritev delovanja naprave je dovolj, da ne uporabite tretjega kontakta, ki preusmeri tok električne energije v drugo smer. Najprej določite celotno vezje električnega omrežja, ki ga sklene to stikalo. Nebistveni kontakti so nato izolirani. Po tem bo mehanizem prenehal preusmerjati tok in začel delovati kot običajno stikalo.

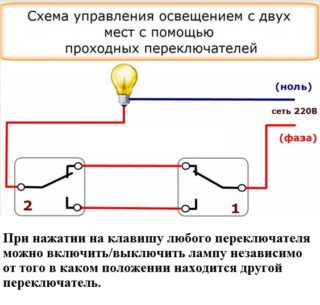

Diagrami povezav prehodnega stikala
Povezava in postavitev električnega omrežja s stikali je odvisna od več dejavnikov: števila nadzorovanih svetlobnih virov in krmilnikov, potrebe po namestitvi dodatnih (vmesnih) izklopnih točk in drugih. Na primer, v večnadstropni stavbi je treba izračunati možnost nadzora svetlobe na vseh ravneh; shema se bo bistveno razlikovala od tiste, ki je potrebna za eno sobo.
Za delo s stikali v ožičenju se uporabljajo trižilni kabli. Če so nameščeni drugi (z manjšim številom), boste morali za povezavo odstraniti stene in položiti nov odsek ožičenja ali razmisliti o drugih možnostih za nadzor svetlobnih virov.

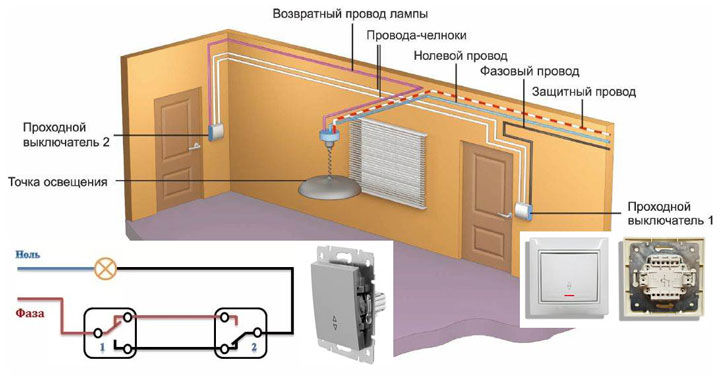

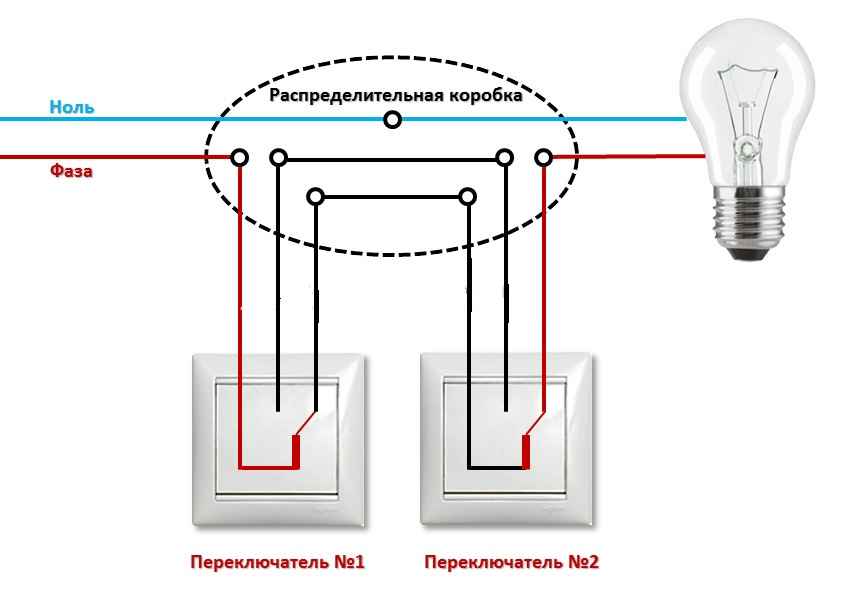

Priključitev dveh prehodnih stikal
Pri namestitvi morate upoštevati vrsto stikala - z enim ključem ali z dvema ključema. Slednji je sestavljen iz dveh mehanizmov z enim ključem v eni škatli (za udobje in prihranek prostora). Za šestpolno stikalo sta priloženi dve trižilni žici.
Pri povezovanju je pomembno upoštevati število kontaktov mehanizma - tri ali šest. Da se tokokrogi sklenejo v pravilni smeri, je potrebno previdno povezati elektrode in kabel.
Priključitev več vzporednih porabnikov
Prehodna večkontaktna stikala se uporabljajo za vzporedno delo več uporabnikov. Posebnost je povezava s fazami.Sponke na vhodu iz razdelilne omarice morajo biti povezane med seboj in priključene na eno fazo. Če na eno napravo povežete različne, pride do kratkega stika in pregorevanja celotnega električnega tokokroga.
Vmesna kontrolna točka
Vmesni mehanizem spremeni smer toka v tokokrogu. Ukrep je odvisen od položaja stikala na obeh koncih ožičenja - katero omrežje je napajano z napetostjo z različnih strani.
Število vmesnih elementov ne sme biti sodo. V nasprotnem primeru se vezje ne bo preklopilo - smer toka se bo vrnila v prvotno smer.
Za dve stikali na vir svetlobe ni potreben zapleten diagram namestitve. Glavna značilnost je prisotnost trižilnega kabla. Potrebna je pomoč pri namestitvi vmesnih elementov in drugih naprav. Pomembno je upoštevati dovoljeno napetost vezja. Po potrebi se iz oklopa izvleče dodatna žica in namesti ločena priključna omarica.
