Kaj je vtičnica in čemu služi?

Da bi razumeli, kaj je vtičnica, si morate predstavljati ožičenje, ki vodi do vtičnice. Slednji se skriva v posebnem elementu – škatli, podobni kratkemu kozarcu. To bo vtičnica, ki se uporablja za opremljanje modernih hiš in stanovanj.

Čemu so vtičnice?

Če želite sestaviti visokokakovostno ožičenje, ki bo delovalo nemoteno, boste morali narediti luknjo v steni in vanjo namestiti vtičnico. Izdelek opravlja več nalog:

• pritrjevanje vtičnic, stikal in drugih naprav z vijaki in distančnimi jezički;
• zamenjava razdelilne omarice, če se omarica ne uporablja pri namestitvi električnega voda;
• dodatna dielektrična izolacija ohišja stene, stikala in vtičnice;
• preprečevanje požarov zaradi kratkega stika.

Zahvaljujoč "držalu za skodelico" stena ne poškoduje električnih elementov.

Sorte in razvrstitev

Glede na material, obliko, oblikovne značilnosti in parametre ločimo različne vrste vtičnic.

Material izdelave

Proizvajalci proizvajajo več modelov:

• Plastika – priročni in praktični izdelki, odporni proti ognju. Nevnetljivost materiala omogoča uporabo na lesenih površinah;
• Kovina - pri segrevanju prevajajo električni tok. Trenutno se praktično ne uporabljajo, z izjemo hiš iz lesa.
• Lesena - vmesna možnost, sprejemljiva za grobo namestitev odprtega ožičenja.

Leseno omarico za vtičnice včasih najdemo na domačih napeljavah za kopalnice, garaže in gospodarska poslopja.

Oblika izdelave

Vtičnica ima lahko različne oblike, najpogosteje je to:

• Okrogle – primerne za zbiranje skupinskih stikal in vtičnic. Pod njimi je lažje narediti utor.
• Kvadrat - sprejme 1-4 mehanizme, omogoča polaganje žice z rezervo. Pogosto vsebujejo elemente sistema "pametni dom" in zatemnitve.
• Ovalen - prostoren, zasnovan za 1-5 mehanizmov.

Montaža vseh izdelkov se izvede po zalivanju površine.

Globinsko ločevanje

Črka N se uporablja za označevanje globine vgradnih doz na 40, 42, 60, 45 in 62 mm. Modeli z globino 80 mm so namenjeni za priključne bloke, ko ožičenje ni opremljeno z razvodnimi omaricami.

Razlike v sistemu fiksiranja

Bolje je izbrati pritrdilne elemente vtičnic glede na površino za namestitev (votle ali polne stene). Glede na način pritrditve izdelka obstajajo:

• z distančnimi nogami - za vgradnjo v votle stene;
• z ušesi za vijake za pritrditev vtičnic in stikal;
• s stalnimi povezovalnimi tuneli - za združevanje več delov v bloke.

Vtičnica je nameščena na alabaster brez pritrdilnih elementov.

Standardne velikosti vtičnic in kron

Za napeljavo električnega omrežja boste potrebovali montažno dozo in sveder za vrtanje stene. Vtičnica, namenjena vtičnici ali stikalu, je po dimenzijah lahko:

• standard - z globino 45 mm, premerom 68 mm;
• velika - s premerom 72 mm in globino od 60 do 80 mm.

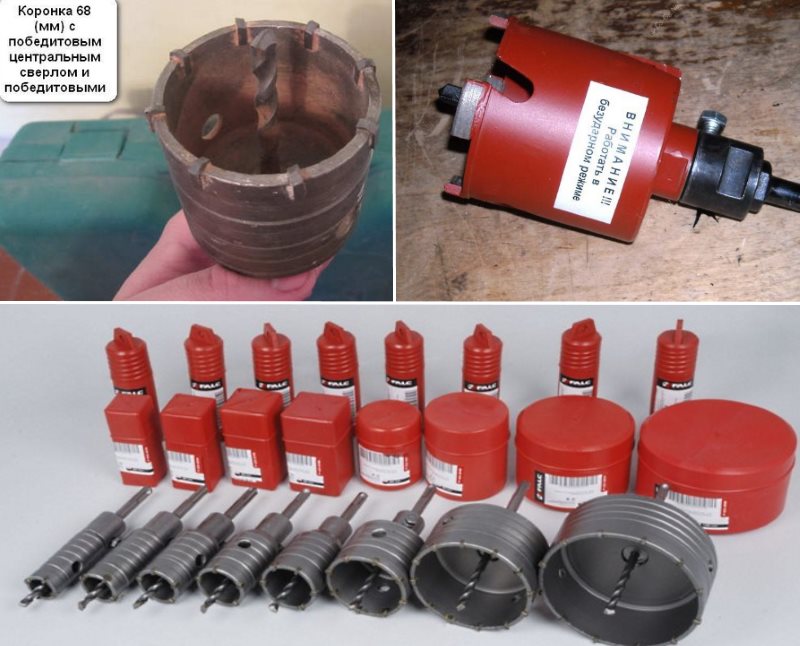

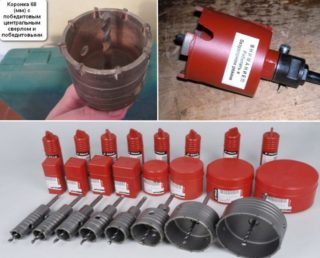

Tipična cilindrična krona ima premer 68 mm, vendar obstajajo tudi možnosti za 60 mm. Za materiale visoke trdnosti se uporabljajo diamantne krone, za suhomontažne plošče pa mehke. Med delom se upošteva standardizirana razdalja med središči vrtanja - 71 mm, ne glede na velikost vtičnice.

Montaža v betonske in opečne stene

Za vgradnjo v beton ali opeko so izdelki izbrani po več merilih:

• premer od zunanjega dela - morate izmeriti razdaljo med deli, ki so čim bolj oddaljeni drug od drugega;
• notranji premer - osredotočite se na dimenzije vtičnice (60-68 mm);
• vgradna globina - odvisna od debeline betonskega materiala in možnosti zalivanja;
• notranja globina - na trgu so modeli globine 25-80 mm, standardna globina je 40-45 mm.

Montaža v betonski zid

Postopek vgradnje na betonske površine je naslednji:

1. S krono ali svedrom s premerom 68-72 mm izvrtamo luknjo do globine 50 mm, pri čemer upoštevamo poševnino za žico.
2. Centrirni sveder se izvleče iz krone in beton izbije iz niše.
3. Preostali beton odstranimo z dletom.
4. Odstranite umazanijo in prah s sesalnikom.
5. Mešanica je pripravljena na osnovi 2 delov kita in 3 delov mavca. Takšna razmerja bodo podaljšala čas strjevanja raztopine s 5 na 10-20 minut.
6. Niša se navlaži z razpršilcem za boljši oprijem mešanice.
7. Montažne doze so v pripravi. Blokovne se sestavi v multibox, nato pa se odreže vtič za kabel.
8. Rešitev je postavljena v nišo. Na njej je nameščena vtičnica.
9. Odvečno sestavo odstranimo z lopatico in po sušenju očistimo.

Robovi vtičnice morajo biti poravnani s steno.

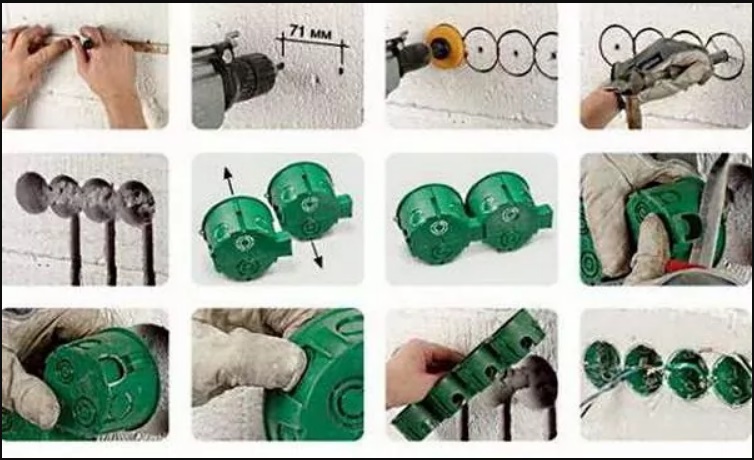

Sestavljanje multiboxa v opečno steno

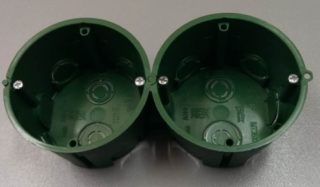

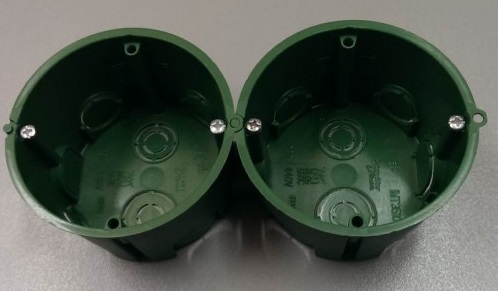

Če je vtičnic več, je nameščen blok 2-4 vtičnic. Luknje so narejene po analogiji za eno škatlo. Povezovalni kanali so izdelani z brusilko. Za spajanje elementov se uporabljajo stranski pritrdilni elementi. Enakomernost delov skrbno preverite z nivojem.

Če nimate časa za pripravljalna dela, lahko kupite blok (3-5 škatel) vtičnico.

Značilnosti vgradnje v steno s keramičnimi ploščicami

Če se namestitev izvaja na steno z nadaljnjim polaganjem ploščic, je potrebno naslednje:

• vnaprej naredite oznake;
• izvrtajte luknje z robom približno 7 mm, tako da del rahlo štrli nad površino;
• Postavite "skodelice" v ravnini s steno na 2-3 mm plast lepila in privijte vtičnice z vijaki.

Strokovnjaki ugotavljajo, da je bolje namestiti vtičnice na ploščice brez sklicevanja na postavitev prevleke. Montažno dozo lahko postavite na sredino ploščice, na stičišču vrst vodoravno ali navpično, na stičišču 4 elementov.

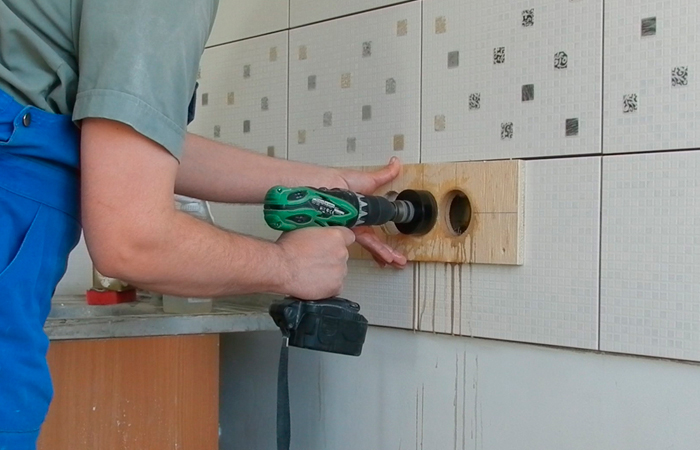

Če morate zamenjati vtičnico, vendar že obstajajo ploščice, naredite naslednje:

• previdno izrežite luknjo na steni;
• naredite luknje s krono;
• nalepite kose ploščic;
• namestite "držalo za skodelico".

Najlažja možnost je zamenjava elementov ali namestitev novih v zaključni fazi.

Skriti način vgradnje bo poskrbel za estetsko prijetno površino.

Vgradnja v suhomontažne plošče

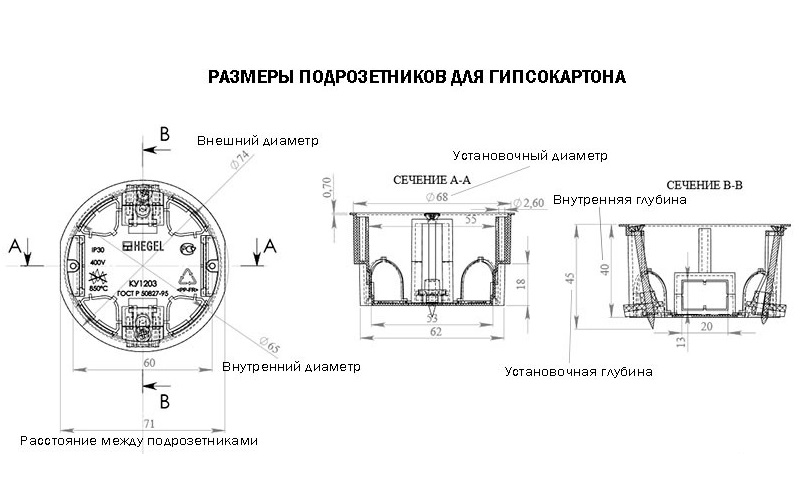

Za površine mavčnih plošč se uporablja standardni tip delov s premerom 68 mm in globino 45 mm. Če dovoljuje debelina predelnih sten, so nameščeni elementi z globino 60-62 mm. Strukture nadomestijo razdelilno omarico in odpravijo nepotrebno obremenitev tankega materiala.

Plastična vtičnica mora imeti 4 vijake z razdaljo 83 mm med vsakim. Za pritrditev delovnih delov vtičnice se uporablja par. Drugi par je za pritrjevanje izdelkov na suhomontažne plošče.

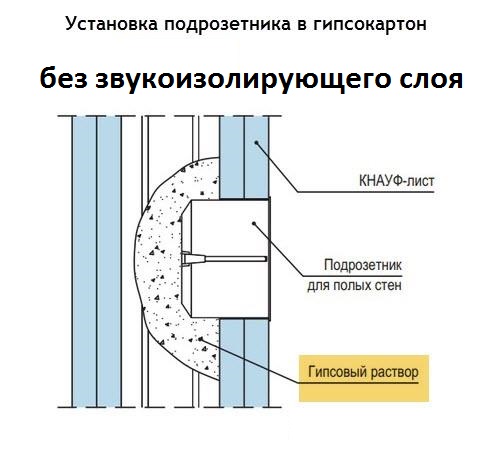

Pri nameščanju plošč brez zvočne izolacije

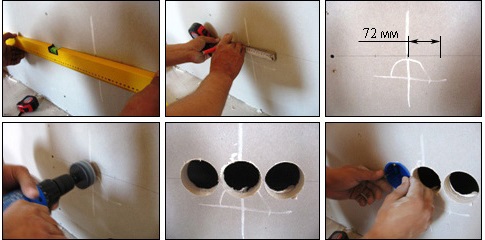

Montažna dela se izvajajo po naslednjem algoritmu:

1. Oznake so narejene ob upoštevanju lokacije profilov okvirja mavčne plošče. Višina vtičnice od tal je 30 cm, višina stikala je 90 cm.
2. Če je treba blok namestiti, se iz osrednjega dela prvega "držala za skodelico" odstrani 71 mm in označi sredina drugega.
3. Sadilne niše izdelamo s svedrom ali izvijačem s krono premera 67 mm.
4. Stranski čepi so odstranjeni. Ena se odstrani iz prve vtičnice, dve iz druge, ena iz tretje.
5. Zasnova je kombinirana z namestitvijo adapterja v pristajalno nišo. Element se zaskoči.
6. Za namestitev vtičnic odstranite predelne stene med luknjami in plastičnim čepom s pomočjo noža ali pile.

7. Deli so vstavljeni v niše diagonalno - tako se pritrdilni jezički ne bodo zlomili.
8. Napajalni kabel potegnemo skozi luknjo v vtiču in nato vstavimo enoto.
9. Pritrdilni elementi so zategnjeni z izvijačem.
10. Simetričnost multiboxa se preveri z nivojem.

Pri delu s suhim zidom ne uporabljajte pretirane sile.

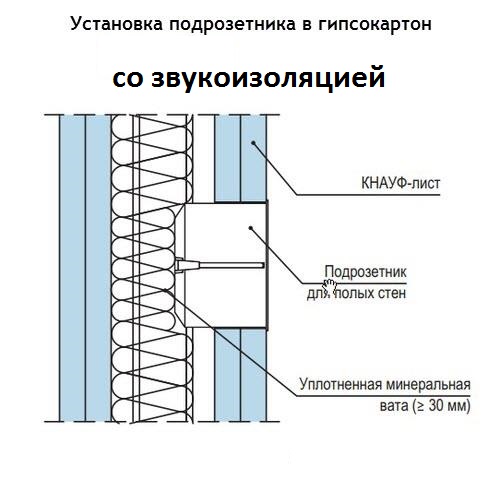

Z zvočno izolacijsko plastjo

Vtičnice morate namestiti izključno na lastne tehnološke noge:

1. V mavčno ploščo po vodoravnih oznakah izvrtamo niše.
2. Dilatacijski spoji mavčnih plošč so oslabljeni.
3. V vtičnici so narejene luknje za napeljavo napajalnih kablov.
4. Škatla je nameščena v končani niši.
5. Privijte distančne vijake.
6. Konec žice je odrezan za 15 cm.

Da bi preprečili izpadanje vtičnične škatle, lahko zanjo organizirate posamezno škatlo iz trakov mavčne plošče 10x10 cm.

Vtičnice določenih proizvajalcev

Velikosti izdelkov se razlikujejo glede na blagovno znamko proizvajalca. Pri vgradnji elektrike določene znamke potrebujete vtičnico, ki jo izdelajo sami.

Schneider Electric

Izdelki ruske blagovne znamke imajo standardni premer 65 mm in globino 45 mm, obstajajo pa tudi modeli s 65x60 mm. Polipropilenski deli so primerni za vgradnjo v masivne stene, vklj. v plinsko silikatno opeko. Odporen na ogenj, lahko prenese temperature do 650 stopinj.

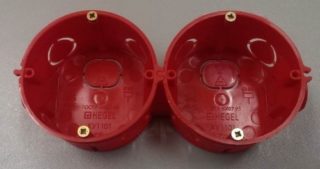

Hegel

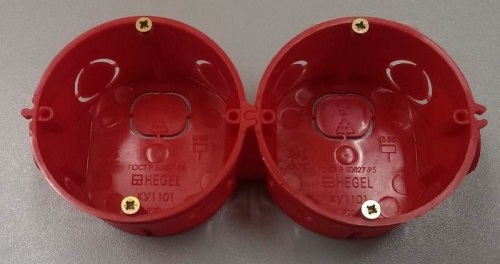

Podjetje Tambov proizvaja vtičnice za montažo stikal in zatemnilnikov. Deli so dimenzionalni, njihova globina je 60 mm, premer pa 68 mm. Obstajajo možnosti 68x40 in 68x45 mm. Propilenske škatle, odporne proti obrabi, je mogoče kombinirati v multiboxe. Linija proizvajalca vključuje modele za mavčne plošče, votle stene, opeko in beton.

LeGrand

Če potrebujete veliko vtičnico 70x65 mm ali 80x50 mm, si morate podrobneje ogledati izdelke francoske blagovne znamke. Standardni izdelki so na voljo v dimenzijah 68x40 in 68x60. Primerno za skupinsko in posamezno namestitev.Okvir za vtičnice je nameščen v tleh, stenah, pultih, stropih. Telo izdelka je izdelano iz plastike, oblika in vrsta pritrdilnih elementov sta odvisna od serije.

Pri urejanju stanovanjskega električnega omrežja je potrebno izbrati vtičnice glede na vrsto pritrditve, obliko in premer. Pred nakupom bodite pozorni na celovitost ohišja, namen in možnost združevanja v skupine.
