Kaj je toplotno skrčljivo ohišje za žice - namen in vrste

Če je izolacija ožičenja poškodovana, obstaja tveganje za zdravje ljudi in materialno škodo. Cilindrična žična ohišja se prilegajo kablom in jih pokrivajo ter preprečujejo zlome. Izdelki so kos cevi in ​​lahko prenesejo napetost 1000 V.

Za kaj se v elektrotehniki uporabljajo kambriki?

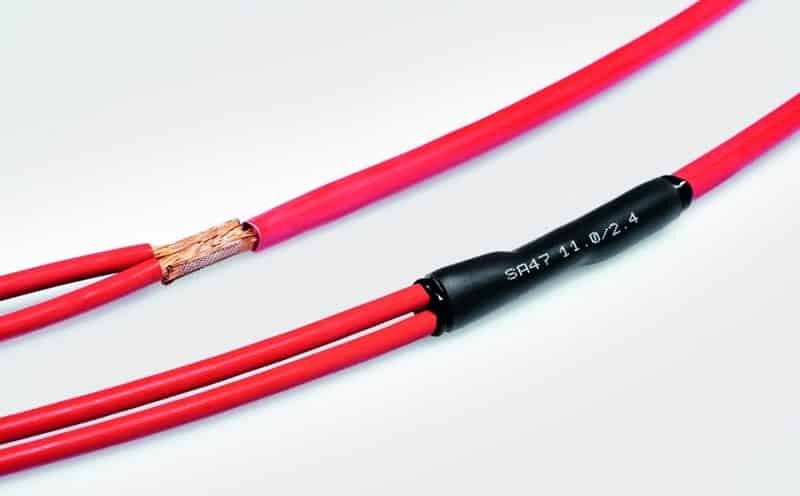

Namen cevi je izolacija električnega omrežja, saj mora biti povezava z varjenjem, sorniki, spajkanjem, tulci ali sponkami zaprta. Kambrike položimo na izdelke, nato pa robove prekrijemo z električnim trakom. Prosti rob se segreva in stisne s kleščami.

Termocembrik se poleg predvidenega namena uporablja v naslednjih primerih:

• obnova izolacijske plasti ožičenja z enosmernim in izmeničnim tokom;

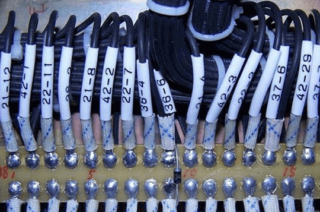

• kontaktne oznake – druge barve so jasno vidne na beli cevi;
• zagotavljanje zaščite kablov pred zlomi ali poškodbami;
• maskiranje priključnih točk pri namestitvi električne napeljave;
• dodatna izolacija območij transformatorskih postaj;
• preprečevanje stika robov tiskanega vezja med seboj.

Ribiči uporabljajo kambrik za pritrditev plovcev in trnkov ali celo kot vabo.

Termoskrčljiva cev ali PVC izolator

Za izdelavo izdelkov se uporablja PVC ali poseben toplotno skrčljiv material.

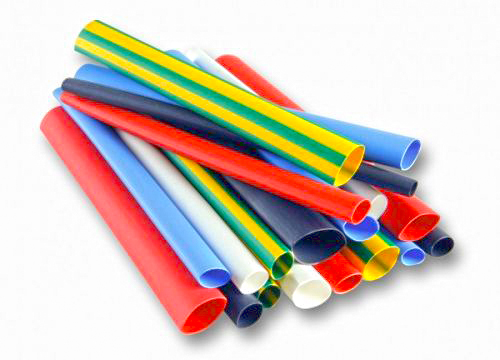

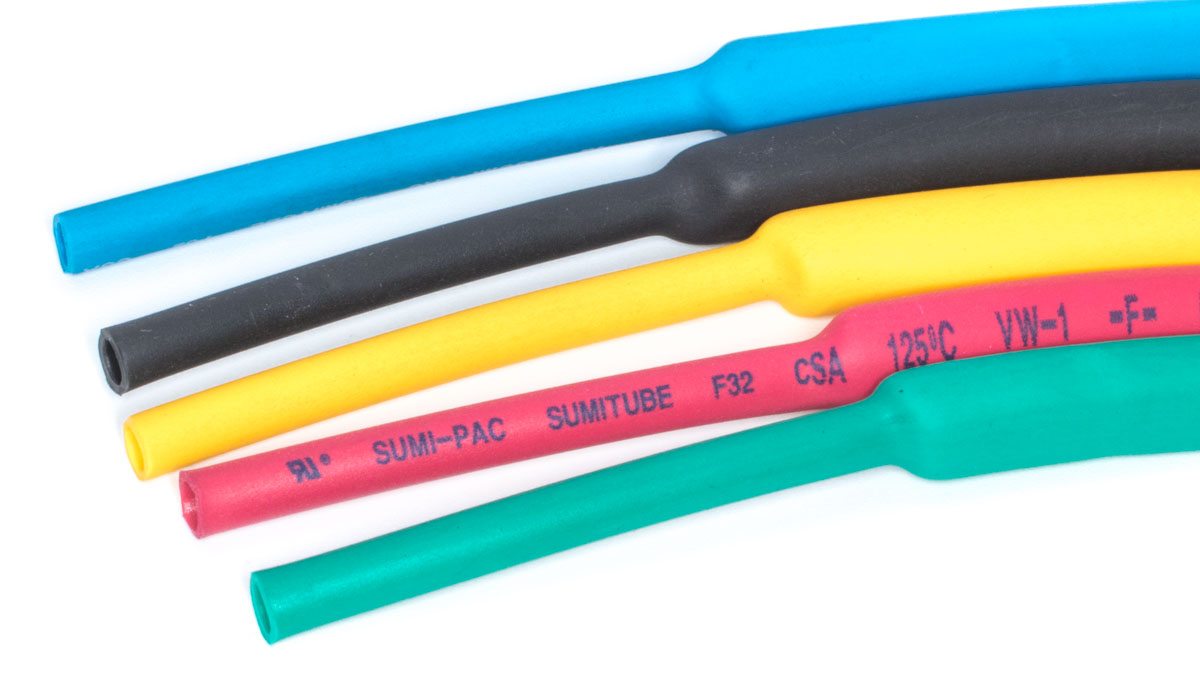

Toplotno skrčljive cevi

Imajo več prednosti:

• delovanje v širokem razponu delovnih temperatur;
• manj škodljivih emisij med taljenjem ali zgorevanjem;
• dolg čas uporabe;
• brez izpostavljenosti agresivnim okoljem.

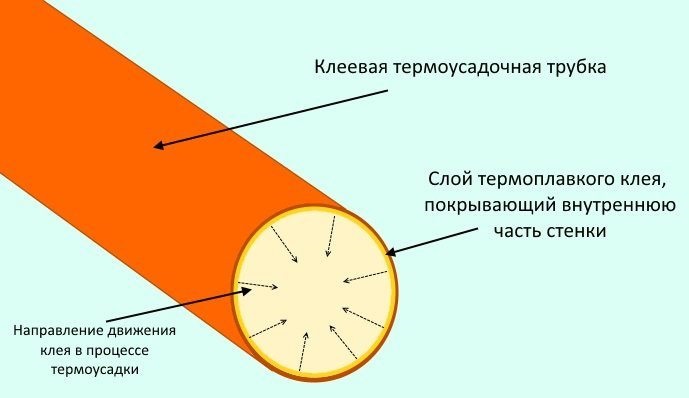

Posebna notranja prevleka termoskrčljivih cevi pri segrevanju ostane zatesnjena in se dobro oprime.

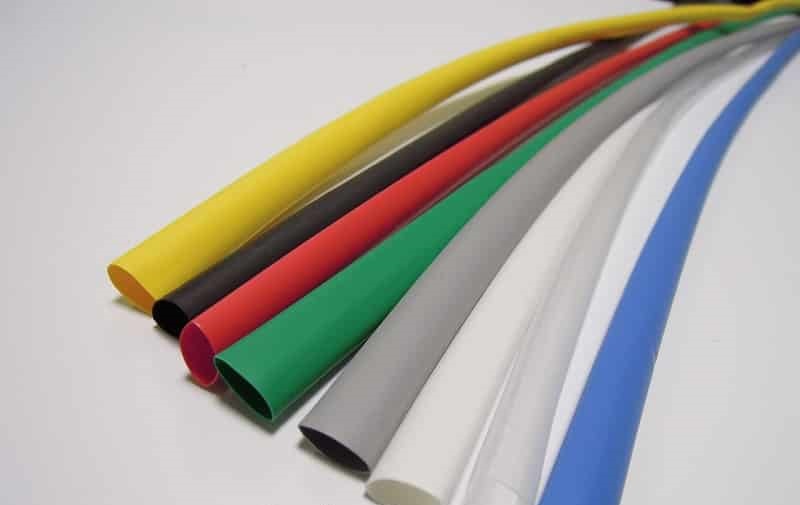

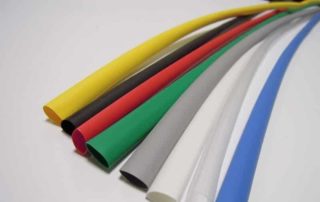

PVC kambriki

Obstajata 2 vrsti izdelkov:

• Izdelana iz okrogle cevi. Prečke na žicah niso fiksne, imajo ozko temperaturno območje in so primerne samo za horizontalno označevanje.
• Izdelan iz sploščene cevi z ovalnim prerezom. Profilni potrošni material je pritrjen na kabel zaradi trenja kabla na notranji strani in se zlahka premika. Okoli označenega ožičenja mora biti prostor.

Potrošni material za večkratno uporabo je drugačen:

• visokokakovostna električna izolacija;
• sposobnost prenesti raztezne in mehanske obremenitve;
• možnost večkratne uporabe;
• pomanjkanje širitve v dolžino in širino pri segrevanju;
• poceni strošek.

Glede na situacijo je treba v električnih aplikacijah uporabiti toplokrčne ali PVC ohišja. Za zaščito bližnjih komponent pred kratkim stikom je primerno toplotno krčenje. Med postopkom segrevanja se odprti priključki stisnejo.Premer PVC možnosti je izbran izključno glede na presek žice.

Vrste kambrikov

Lastnosti izolatorjev so odvisne od elektroizolacijskih surovin, ki so potrebne za izdelavo.

Kratka klasifikacija

Glede na vrsto uporabe in sestavo so potrošni materiali:

• Toplotno odporne - večbarvne PVC cevi različnih premerov za skrivanje večžilnega ožičenja.
• Toplotno občutljivo - izdelano iz bombažne tkanine, steklenih vlaken in smole. Premeri in dimenzije so enaki. Zapečateno s taljenjem.

Termocembriki so razdeljeni v več kategorij:

• visokonapetostni - zaradi visoke odpornosti se uporabljajo v pogojih visoke napetosti;
• fluorescenčna - nameščena v prostorih s slabo osvetlitvijo, saj sestava vsebuje osvetljene delce;
• valovita - teksturirana površina omogoča uporabo izdelka za preprečevanje zdrsa;
• Teflon - ni izpostavljen ognju ali izpostavljenosti agresivnim in kemičnim okoljem;
• steklena vlakna - glavni sloj je prevlečen s silikonskim lakom, ki zagotavlja uporabo pri montaži avtomatskih plošč in peči z indukcijskimi gorilniki;
• bombaž - tkanina je impregnirana s smolo, ki zagotavlja njeno trdnost, odpornost proti deformacijam in dobre izolacijske lastnosti.

Pri priključitvi ogrevalne opreme se lahko uporablja kambrik iz steklenih vlaken.

Značilnosti kambrikov s toplotnim krčenjem

Termoskrčljivi potrošni material je izdelan iz polietilena ali drugih polimerov. Med postopkom segrevanja izdelek postane 2-krat manjši, zato ga je enostavno izbrati za žice z različnimi preseki. Optimalno razmerje krčenja za premer je 1:2, 1:3 in 1:4.

Kot pomožna sredstva za izolacijo se uporabljajo različne sponke in priključki, katerih konture se ponovijo s toplotnim krčenjem.

Raztezanje izolatorjev je 1,5-2 krat večje od začetnega, vendar je med delom pomembno preveriti, ali je površina poškodovana. Številne barve toplotnega skrčenja omogočajo označevanje in razdelitev žic v skupine.

Pomanjkljivost toplokrčnih cevi je nizko tališče. Pri +200 stopinjah se razširijo.

Glavne prednosti uporabe

Cambriki so univerzalni potrošni material za vse vrste povezav, izolacije odprtih kablov ali napeljave. Njegove operativne prednosti vključujejo:

• povpraševanje zaradi nizkih stroškov in enostavnosti uporabe;
• vsestranskost uporabe - za namestitev na živih območjih je dovolj, da izberete pravilen premer;
• dolga življenjska doba s pravilnim in enakomernim ogrevanjem;
• možnost ponovne uporabe - premer iz starega ščita se uporablja na drugem mestu;

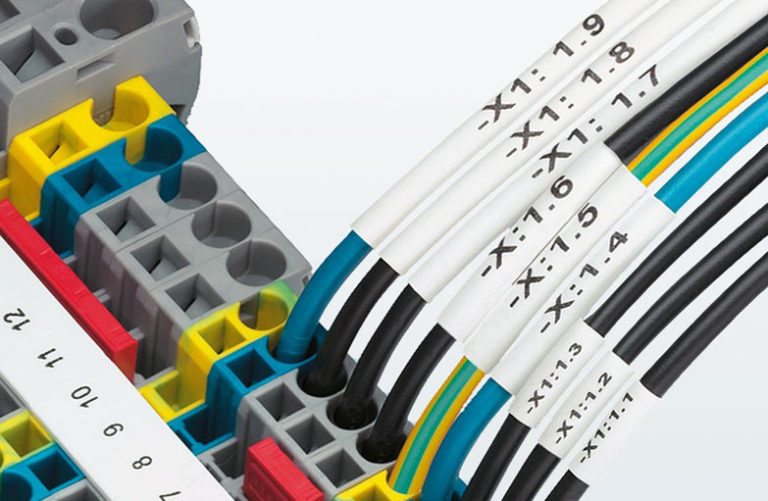

• označevanje vodnikov in obnova poškodovanih ali izbrisanih oznak;
• multifunkcionalnost - različni premeri cevi so primerni za povezovanje kablov in napeljavo telefonskih signalnih linij z nizko napetostjo.

Za označevanje žic je najprimernejša svetla kambrika.

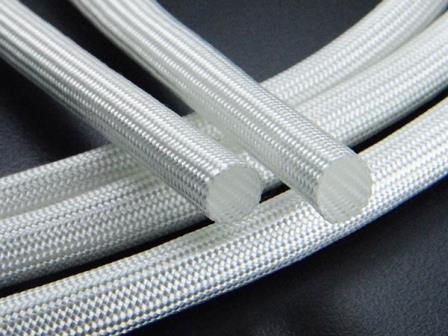

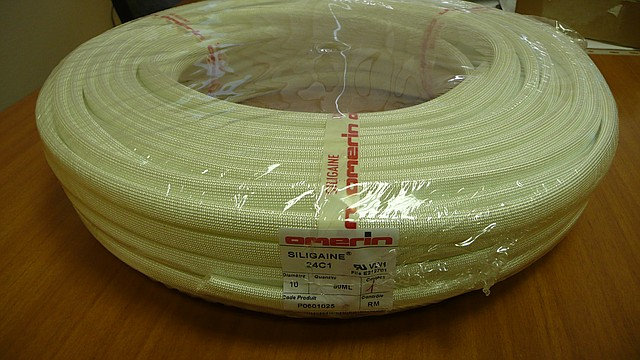

Kambrik iz steklenih vlaken, odporen na vročino

Prečke imajo glavno plast iz steklenih vlaken, površina pa je impregnirana s silikonskim lakom. Ta tehnologija izdelave izboljša električno zmogljivost in zagotavlja odpornost.

Toplotno odporni izolatorji se praktično ne uporabljajo za ureditev električnih omrežij.Primeren je za sestavljanje indukcijskih štedilnikov, sušilnikov, avtomatskih omar in grelnikov. Namen kambrika iz steklenih vlaken je zaščititi spoje pred poškodbami pri izpostavljenosti visokim temperaturam.

Specifikacije materiala

Potrošni material za visoke temperature je drugačen:

• sposobnost prenesti kratke najvišje temperature do +400 stopinj;
• dolgotrajna uporaba v temperaturnem območju od -60 do +350 stopinj;
• dielektrična gostota od 800 do 1200 V;
• notranji premer 3-150 mm;
• toleranca +/- 25 mm;
• nazivna gostota stene 0,4 mm.

Material je popolnoma negorljiv, ima odlično trdnost in toplotno prevodnost ter ne prepušča toka. Na voljo z belim ali črnim ohišjem.

Delo s toplotno odpornim kambrikom je težje kot s toplokrčnim kambrikom, ker ... zunanje stene imajo debelino 2,5-3 mm.

Področja uporabe

Toplotno odporna cev je izbrana v naslednjih primerih:

• organizacija zaščite ožičenja s priključenimi grelnimi elementi kartuše in objemke;
• izolacija kablov za gospodinjske kotle ali drugo opremo (likalnik, sušilnik za lase, spajkalnik);
• zaščita priključkov elektrotermične opreme - sušilne komore, ploščice;
• skrivanje kabelskih in žičnih povezav s toplotno odpornimi lastnostmi.

Toplotno odporna kembrica iz steklenih vlaken, zasnovana za žice, ne spremeni svoje strukture, ko je izpostavljena mrazu.

Kriteriji izbire

Pri nakupu cambrics bodite pozorni na več parametrov:

• Premer notranjega dela. Optimalna velikost je od 1,5 do 2 premera jedra.Proizvajalci označujejo to vrednost pred krčenjem (števec ulomka) in po krčenju (imenovalec ulomka).
• Razpon redukcije polimerne plasti. Sprejemljivi parameter je od 1,5 do 2-krat.
• Okrepitev. Modeli iz steklenih vlaken so trdi, modeli iz bombaža pa vam omogočajo, da žico pritrdite v določenem položaju.
• Odpornost na nevarne reakcije. Antiprene cevi so vzdržljive in odporne proti ognju.
• barva. V prodaji so debele večbarvne ali prozorne toplotne cevi.
• Dolžina. Ohišja se prodajajo v dolžinah ali kot kabelske niti.

Mere so navedene v palcih in centimetrih.

Kako uporabljati cambric

V idealnih pogojih delovanja se kambriki skrčijo na več načinov.

Gradbeni sušilnik za lase

Naprava proizvaja tok vročega zraka (200-300 stopinj), ki segreva termocev. Za natančno usmeritev curka lahko uporabite posebno šobo. Povezava se ohladi in postane trdna v 30-40 sekundah.

Spajkalnik

Grelni element se uporablja kot alternativa sušilniku za lase. Če želite zmanjšati premer, morate z ohišjem spajkalnika hoditi po njegovi površini. Ne morete delati z želom:

• na površini bodo ostali sledovi saj;
• želo se bo umazalo;
• kambrik se bo stopil pri temperaturah nad 300 stopinj.

Spajka se ne uporablja za krčenje toplotne cevi.

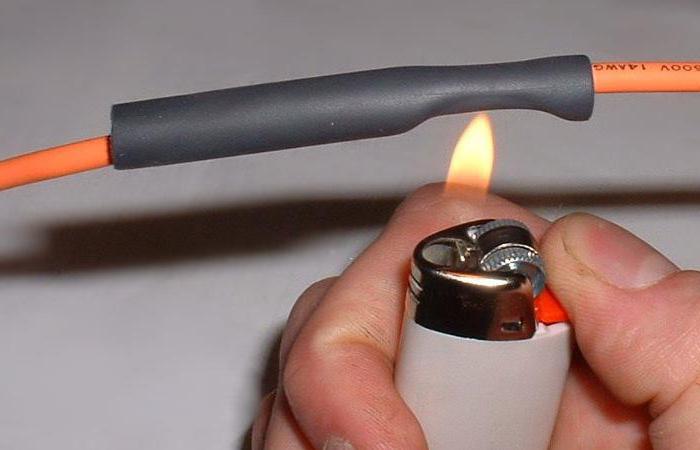

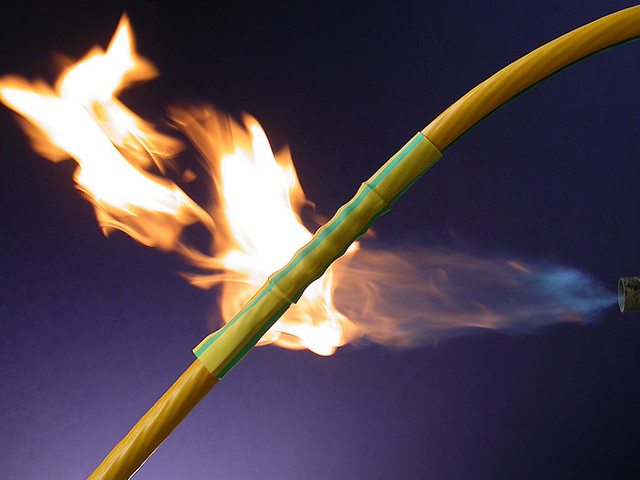

Viri ognja

Vžigalice ali vžigalnik se uporabljajo na naslednji način:

1. Plamen gori na razdalji 2-3 cm od kambrika, da se izognete poškodbam.
2. Prehajajo s hitrimi in kratkimi gibi z vseh strani in nadzorujejo enakomernost zategovanja.
3. Plamen turbo vžigalnika je usmerjen tako, da v cev zadene samo tok vročega zraka.

Pomanjkljivost te metode je sled gorenja na kambriku.

Pri organizaciji električnih komunikacij je možna uporaba toplotno skrčljivih in toplotno odpornih kambrikov. Material je priljubljen zaradi nizkih stroškov in enostavnosti delovanja. Visoke vrednosti odpornosti in požarne odpornosti zagotavljajo zaščito priključnih površin in kablov.
