Shema in načela delovanja senzorjev za vklop luči

Za zagotovitev udobja in udobja se uporabljajo različne naprave za avtomatizacijo. To še posebej velja za sistem razsvetljave. S pomočjo senzorjev prisotnosti, svetlobe in gibanja se lahko luč samodejno prižiga in ugaša. Takšni sistemi vam omogočajo tudi varčevanje z energijo. Napravo s senzorjem gibanja lahko namestite sami, le poznati morate osnovne principe delovanja in način namestitve.

Princip delovanja

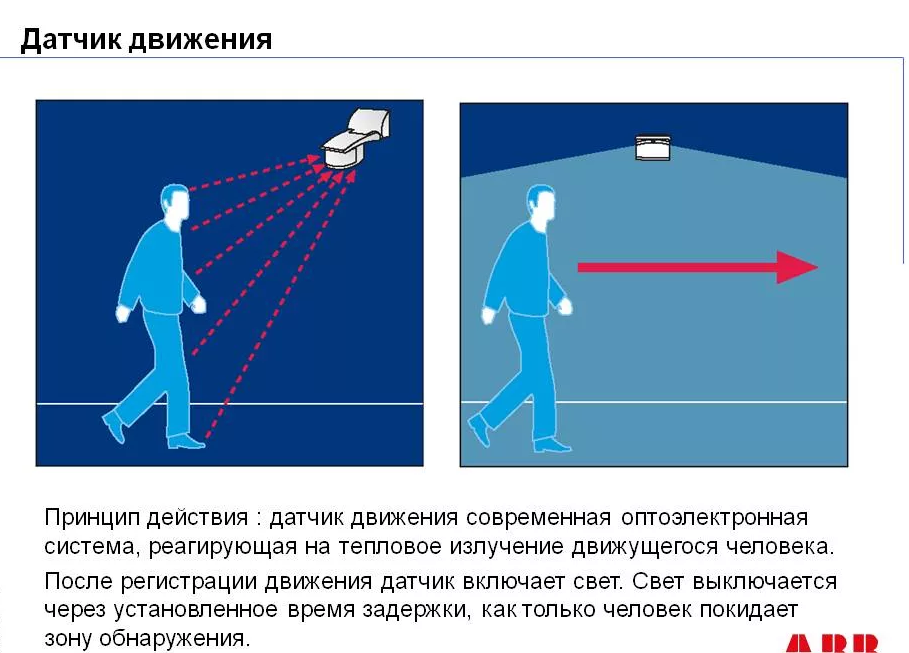

Senzor gibanja spremlja teren, ki spada v njegov vidni radij. Reagira na gibanje, po katerem se prižge luč. Območje pokritosti senzorja je odvisno od parametrov, kot sta kot in doseg. Lahko se razlikujejo med modeli.

Z infrardečim sevanjem se skenira območje pokritosti. Če senzor zazna videz predmeta s temperaturo, značilno za živo bitje, pošlje več impulzov. Delujejo na električni tokokrog in ga sklenejo, zaradi česar žarnica zasveti. Če impulzov ni, se tokokrog prekine in izpade napajanje.

Prednosti senzorjev vključujejo:

• Varčevanje z energijo. Svetilka deluje le, ko so v njenem vidnem polju ljudje.Svoje prihranke lahko povečate z uporabo LED svetilk.
• Vsestranskost. Lahko se povežete ne samo s svetlobnimi napravami, temveč tudi s televizorjem, aparatom za kavo in drugimi napravami.
• Zagotavljanje dodatne varnosti doma.
• Enostavnost upravljanja.

Napake:

• Cena.
• Težko namestiti.

Namestitev in konfiguracija senzorja je odvisna od njegove vrste.

Tipi senzorjev

Na mestu namestitve ločimo zunanje in notranje naprave. Zunanji se uporabljajo na ulici - na primer za sosednji prostor ali gospodarska poslopja. Domet lahko doseže 500 m. Obstajajo specializirane naprave, ki pokrivajo veliko območje.

Notranji senzorji se uporabljajo v hišah in stanovanjih. So manj odporni na ultravijolično sevanje in temperaturne spremembe. Pogosto nameščen v garažah, skladiščih, hodnikih, straniščih. Služijo tudi kot varnostni sistem.

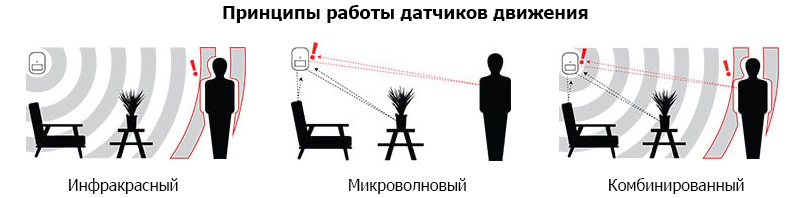

Vrsta alarma:

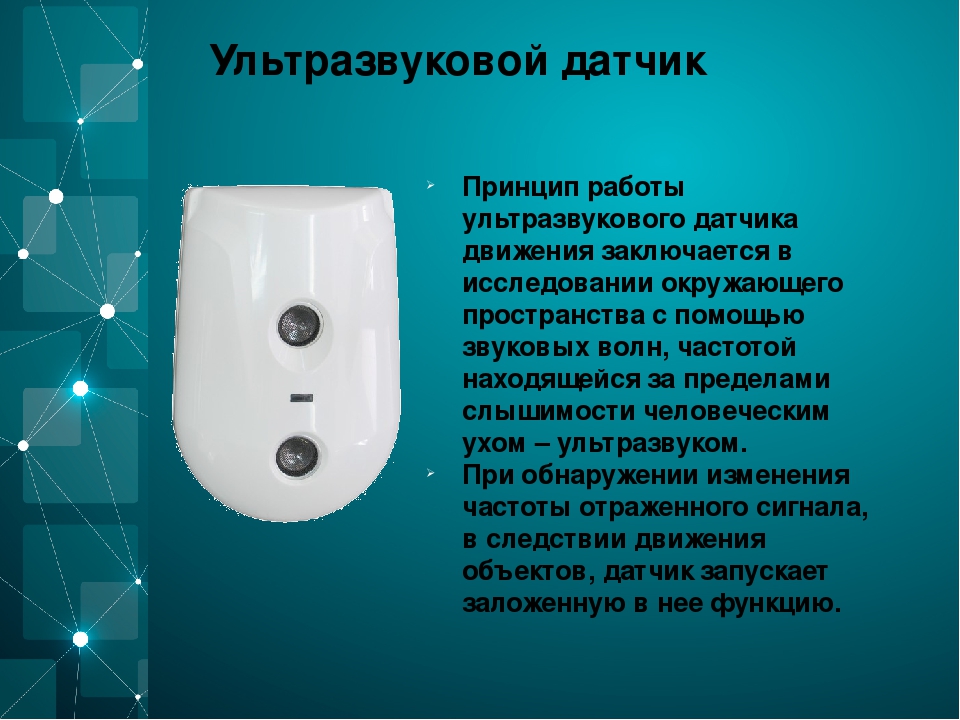

• Ultrazvočno. Ultrazvočni valovi se odbijajo od površine predmetov in sten. Če je v vidnem območju zaznano gibanje, valovi spremenijo frekvenco, kar senzor zabeleži. Te naprave so poceni in odporne na vremenske vplive. Pomanjkljivosti vključujejo nelagodje pri živalih, ki so občutljive na ultrazvok, in reakcijo le na hitro gibanje.
• Infrardeči. IR senzorji merijo sobno temperaturo in reagirajo, če v vidnem polju pride predmet z visoko temperaturo. Prednosti so možnost prilagajanja dometa in kota delovanja, možnost uporabe zunaj doma, pa tudi popolna varnost za ljudi in živali.Slabosti - velika nevarnost lažnih alarmov (za grelne naprave, kotličke in druge visokotemperaturne naprave), nestabilnost na atmosferske razmere.
• Mikrovalovna pečica. Deluje na principu radarja – pošilja signal in sprejema odboj. Če je vrnjeni signal moten, se vezje vklopi in lučka zasveti. To je sodobnejša naprava kot ultrazvočni senzor. Takšne naprave lahko skenirajo območje za steklom ali tanko steno, delujejo pri kateri koli temperaturi in zabeležijo tudi najmanjše gibanje. Slabosti - najvišji stroški vseh vrst, povečana občutljivost in tveganje negativnih učinkov na zdravje ljudi.
• Kombinirano. Senzor uporablja kombinacijo več senzorjev, kar zmanjša tveganje lažnih alarmov in temeljiteje skenira območje. Pomanjkljivost takšne naprave je visoka cena.

Priljubljeni proizvajalci vključujejo Camelion, Theben, Ultralight. Cena se začne od 400 rubljev na izdelek. Navzven je lahko videti drugače, zato je enostavno izbrati napravo za katero koli notranjost.

Specifikacije

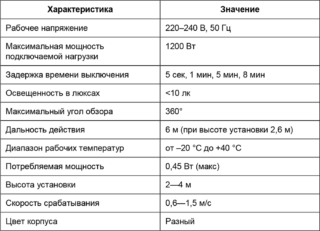

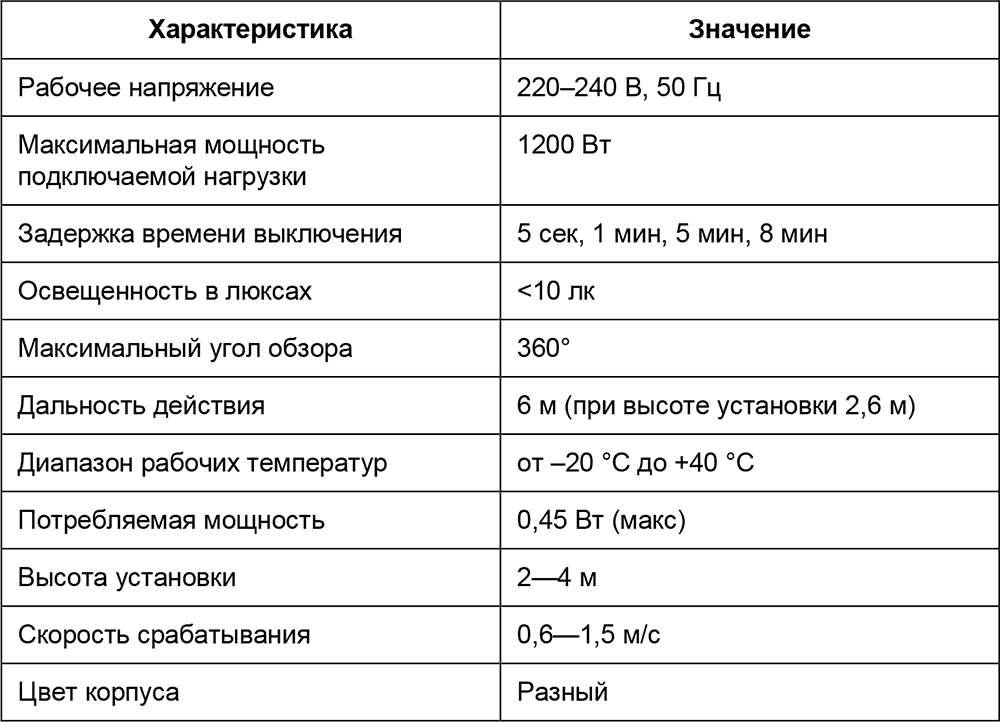

Za detektor gibanja je značilen niz parametrov, ki jih morate poznati pri izbiri naprave. Lastnosti vključujejo:

• Vidni kot. Za vodoravno ravnino se giblje od 90 do 360 stopinj. Senzorji z ozkim vidnim kotom so običajno nameščeni v prostorih. Ta parameter je izbran glede na lokacijo namestitve in območje gledanja. Obstaja tudi navpični kot gledanja. V poceni modelih je 15-20 stopinj, v dragih napravah lahko doseže 180 stopinj.
• Razpon. Odvisno je tudi od tega, kje je senzor nameščen. Optimalna vrednost za dom je 2-4 metre.
• Moč priključenega svetlobnega vira.Da bi prihranili denar, je priporočljivo namestiti energetsko varčne fluorescentne ali LED sijalke.

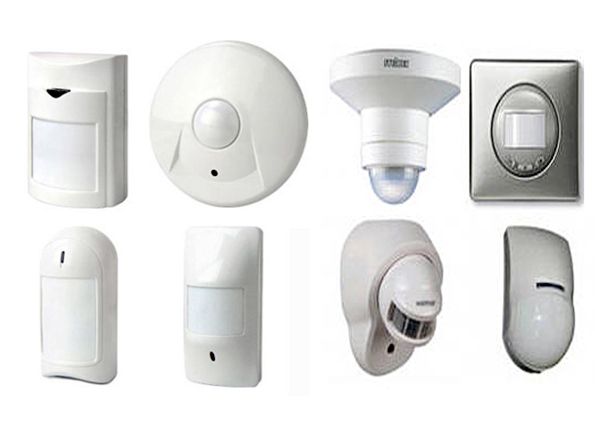

• Način in kraj pritrditve. Modeli ohišja se lahko namestijo na nosilec. Obstajajo stropni in stenski modeli. Vgradni modeli so nameščeni v vnaprej pripravljeno luknjo v steni.
• Dodatne funkcije. Ti vključujejo prisotnost svetlobnega senzorja, zaščito pred živalmi in zakasnitev izklopa luči. Dodatne možnosti povečajo končno ceno detektorja.

Pri brezžičnih modelih se upoštevata tudi vrsta napajanja in delovna frekvenca. Vse značilnosti so navedene v potnem listu naprave in na njeni embalaži.

Izbira mesta namestitve

Pravilno delovanje senzorja bo zagotovljeno le, če je mesto namestitve pravilno. V bližini ne sme biti svetlobnih naprav, ki bi lahko motile delo, pa tudi ogrevalnih sistemov in klimatskih naprav.

Pomembno si je zapomniti, da se s povečanjem višine namestitve razširi območje pregleda. To bo zmanjšalo občutljivost. Na delovanje vplivajo tudi veliki predmeti - lahko zakrijejo del vidnega polja, zaradi česar senzor morda ne zazna gibanja.

Če je senzor nameščen v veliki sobi, ga je bolje namestiti na strop. Izbrati morate model s 360-stopinjskim kotom gledanja. Slepa točka mora biti minimalna - to je treba upoštevati pri izdelavi diagrama namestitve.

Namestitveni diagrami

Najenostavnejša shema je priključitev faze na prekinitev žice, ki gre do svetilke. Ta metoda se uporablja v prostorih brez oken. Nevtralna žica je povezana tudi s senzorjem, od nje pa faza gre do svetilke. Nič in zemlja se napajata iz razdelilne plošče.

Če je ustvarjena ulična razsvetljava, je priporočljivo dodatno namestiti fotorele ali stikalo.Z njihovo pomočjo vam ni treba vklopiti svetilke podnevi, delovala bo le zvečer in ponoči. Nameščeni so tudi v faznem prelomu pred senzorjem gibanja.

Pri nameščanju senzorja na luč je pomembno vedeti, da če ni gibanja, bo osvetlitev ugasnila, zato svetilka ne bo svetila dolgo časa. Da bi luč ostala prižgana zahtevani čas, lahko vzporedno namestite stikalo. Lučka bo svetila, dokler so stikala nastavljena na položaj "on".

Nastavitev DD

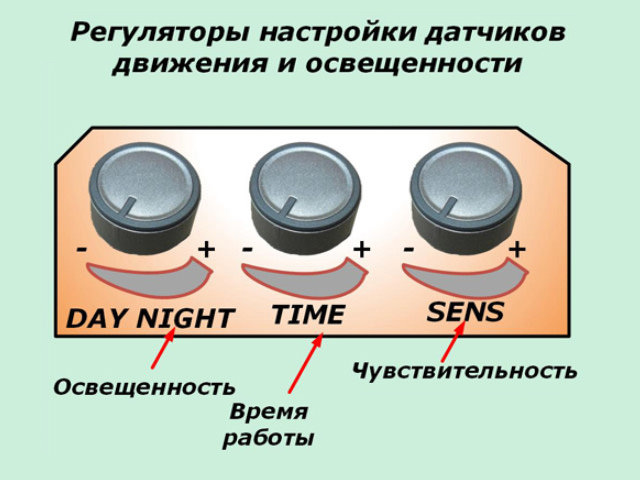

Senzor je treba prilagoditi in nastaviti na vaše nastavitve. Skoraj vsi parametri se nastavijo z vrtljivimi gumbi na ohišju izdelka. Za vrtenje se uporablja poseben majhen izvijač.

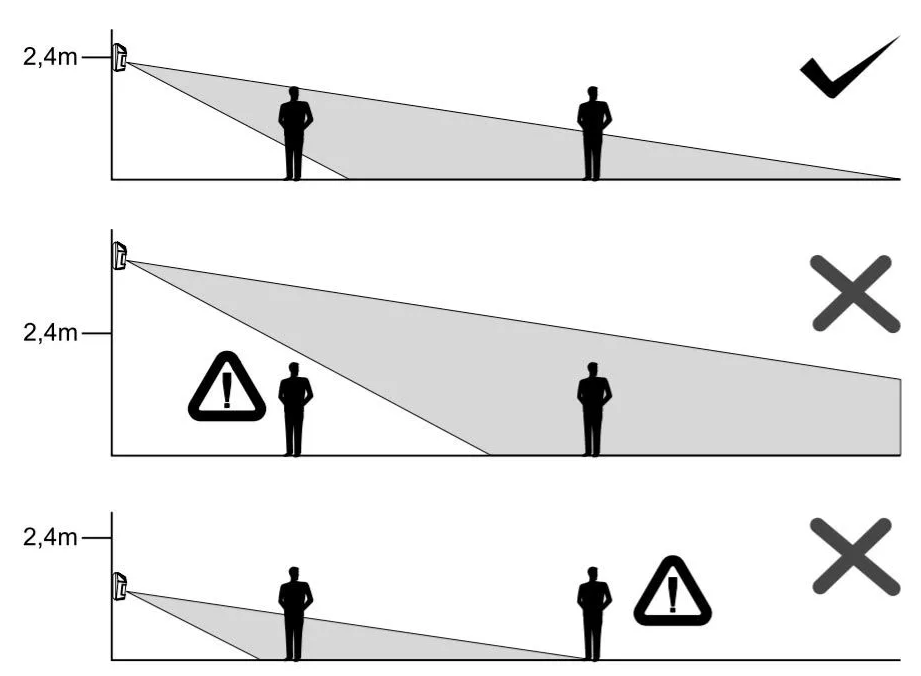

Najprej je nastavljen kot nagiba. To se naredi z vrtenjem samega senzorja, ki je nameščen na steno s pomočjo nosilca. Nemogoče je dati natančen algoritem prilagajanja - vse je odvisno od višine namestitve, posameznih značilnosti prostora in izbranega modela. Obstajajo priporočila za izbiro optimalne višine - 2,4 metra. Potem lahko tudi senzorji s pokritostjo 15-20 stopinj skenirajo precej veliko območje.

Občutljivost na ohišju je označena kot SEN. Položaj ročice se spreminja od najmanjšega do največjega. To je najtežja nastavitev, saj lahko že najmanjši premik ročice povzroči reakcijo na majhne hišne ljubljenčke. Postopek nastavitve je naslednji: najprej nastavite minimum in preverite, na kaj se odziva. Nato se občutljivost postopoma povečuje do optimalnih vrednosti.

Čas zakasnitve je odvisen od izbranega modela. V povprečju se giblje od 3 sekund do 15 minut. Nastavite z vrtenjem časovne ročice. Nastavljen je čas, ki ga uporabnik želi.

Raven svetlobe velja za naprave s svetlobnim senzorjem.To so najbolj priljubljeni modeli za domačo uporabo. Ročica LUX je odgovorna za nastavitev osvetlitve. Podnevi ga je treba najprej postaviti v najvišji položaj. Ko se svetloba v prostoru zmanjša, se ročica obrne v položaj min, dokler lučka ne zasveti.

Pri nekaterih modelih je na voljo tudi nadzor hrupa. Na ohišju senzorja je označen kot MIC. Nastavite najnižjo vrednost, da se luč ne prižge zaradi otroškega krika, laježa psa ali hrupa z ulice.
