Zasnova in vrste električnih vtičnic

Električna vtičnica je sestavni del napajalnih omrežij v katerem koli prostoru. Točke so nameščene v vsaki stavbi, stanovanju, koči, ulici in na drugih mestih. Sodobni trg električnih materialov ponuja različne možnosti, včasih modele, ki se bistveno razlikujejo drug od drugega. Pred nakupom se morate seznaniti z glavnimi vrstami naprav, prednostmi in slabostmi ter načinom oblikovanja vtičnice.

Naprava za električno vtičnico

Klasična električna vtičnica je sestavljena iz plastične zunanje plošče (material je lahko drugačen, namen je prekriti notranje dele) in neprevodnega podstavka z mikrokontakti in vtiči. Slednji so potrebni za pritrditev vtiča naprave.

Osnova je izdelana iz toplotno odporne plastike ali keramike, glavna stvar je, da material ne prevaja električnega toka in se ne stopi med kratkimi stiki ali požari. Plastika je poceni in trpežna, keramika stane veliko več in je precej krhka. Število kontaktov, oblika in velikost vtičnice so odvisni od vrste in namena (npr. trifazni imajo šest kontaktov, enofazni dva) ter države proizvajalca. Med proizvodnjo jih vodijo določbe GOST ali posebne specifikacije.

Kontaktni materiali

Mikrokontakti električnih izdelkov morajo biti dovolj močni, dobro zavarovani, prevajati električni tok in se dolgo časa ne smejo "odlepiti". Običajno se uporabljajo naslednji materiali:

• bronasta - primerna za vse vrste prostorov, različne pogoje delovanja;
• medenina - uporablja se le pri normalni ravni vlažnosti v prostoru, prepovedana je namestitev v kopališčih, kopalnicah, na prostem - hitro bodo odpovedali, lahko pride do kratkih stikov in izgorelosti naprav;
• kositrana medenina (zaščitena pred korozijo) - dobro prenaša visoko vlažnost; posebna obdelava ne bo dovolila, da bi vlaga vplivala na kovino in jo uničila.

Medeninasti mikrokontakti so najbolj ranljivi. Kovina je bledo rumena in sijoča. Ob stalni izpostavljenosti vlagi oksidira in rjavi. Povečana togost materiala ne dovoljuje, da bi se kontakti odvili nazaj, kar sčasoma povzroči poslabšanje povezave - pod pritiskom čepa se plošče razhajajo in prenehajo dokončati električni tokokrog. Poleg tega morate namestiti vzmetne "cvetne liste", ki povezujejo kontakte.

Obdelana – pokositrena – medenina se zelo razlikuje od prvotnega materiala.Barva postane bela, mat. Zahvaljujoč protikorozijski prevleki kontakti ne oksidirajo, zlahka vzmetijo in ohranijo svoj prvotni upogib. Zato se material uporablja v zunanjih vtičnicah in tistih, ki so nameščeni v prostorih z visoko vlažnostjo.

Bronasti stiki so redki. Rozeto z bronastimi elementi prepoznate po ceni, ki je bistveno višja od klasičnih modelov. Barva je temno rumena, mat. Material dobro vzmeti, ohranja prvotno obliko in dolgo časa zagotavlja zanesljivo povezavo.

Stik s tlemi

Za takšne naprave je fazna povezava obvezna. Ozemljitveni kontakt je neobvezen in se nahaja v posebnih modelih (potrebno določiti ob nakupu). Kupite te vtičnice za:

• naprave in oprema visoke moči;
• naprave, "občutljive" na kakovost električne energije (zlasti elektronske);
• naprave, ki med delovanjem uporabljajo vodo (na primer pralni in pomivalni stroji).

Poleg tega so ozemljitvene vrste vtičnic nameščene v prostorih z visoko vlažnostjo in na prostem - varnostna zahteva pri delu z električnimi napravami in ožičenjem. Delovna ozemljitev v vtičnici bo zaščitila uporabnike in opremo.

Namestitev napajalnih točk brez ozemljitvenih kontaktov je možna samo v suhih prostorih in pri priključitvi naprav z nizko močjo: namizne svetilke, polnilnice, konvektorji itd.

Cene preprostih modelov so nižje. Globina vgradnje v steno je manjša, zato je treba zanje izvrtati majhno luknjo. Vendar pa takšne vtičnice niso primerne za zmogljive naprave (vključno z računalniki). Nevarnost je tudi kopičenje preostale statične elektrike, ki je škodljiva za elektroniko.

Povezovalne žice

Mikrokontakti vtičnic so opremljeni z majhnimi ploščami, ki jih je treba priključiti na električno napeljavo prostora. Uporabite vijake ali vpenjalne mehanizme. Slednje vam omogočajo hitro povezavo brez uporabe izvijača.

Vijaki so razdeljeni v dve vrsti:

• možnost s pritrditvijo žice na koncu v obliki zanke;
• metoda neposredne fiksacije konca kabla.

Prvi način zahteva dolg čas povezovanja: vijake popolnoma odvijemo, žico zvijemo v zanko (lahko uporabimo klešče), nato zanko nataknemo na vijak, oblikujemo končno obliko in jo pritrdimo z matico. Drugič - povezava se izvede hitro - vijak se sprosti, konec kabla se vstavi v nastalo režo in močno zategne.

Med delovanjem so kontakti nenehno izpostavljeni določenim vplivom - segrevanje, hlajenje, pritisk. Sčasoma mikrokontakti oslabijo in lahko postanejo neuporabni. Zato je treba vsakih šest mesecev preveriti stanje vtičnic katere koli vrste in popraviti povezavo: privijte vijake, privijte plošče.

Sodobne vtičnice so pogosto nameščene v blokih - 3-4 kosi drug ob drugem in pod enim zunanjim pokrovom. Takšna vzporedna povezava vključuje povezovanje žic na vsako napajalno točko; mostički so vstavljeni v ločene konektorje.

Razvrstitev električnih vtičnic

Električna vtičnica ima preprosto strukturo, vendar se je v zadnjih letih število modelov in razredov takšnih naprav znatno povečalo. Dovolj je, da se seznanite z glavnimi vrstami mehanizmov, da izberete najprimernejšo možnost.

Po napetosti in toku

Tehnične značilnosti so najpomembnejši kazalniki, ki jih je treba upoštevati pri izbiri.Izračunajte potrebno napetost in tok. Glede na prvo vrednost se razlikujejo vtičnice:

• enofazni 220-240 V - standardna možnost v Ruski federaciji in nekaterih nekdanjih sovjetskih republikah;
• enofazni 100-127 V – ZDA, Japonska;
• trifazni 380 V - najpogosteje nameščen v proizvodnji.

Poleg napetosti se upošteva nazivna prepustnost - moč toka, ki jo lahko naprava prenaša dlje časa. Standardne vtičnice so zasnovane za 10-16 A. Za naprave z visoko močjo (gospodinjske grelnike, električne peči itd.) je potrebna vrednost 32 A in več. Takšne napajalne točke imenujemo napajalne točke: razlikujejo se po velikosti, toplotno odpornejših materialih, kontaktni gostoti in ceni.

Po vrsti namestitve

Električne vtičnice lahko namestite na dva različna načina - znotraj stene (druga površina) in zunaj. Za notranjo vtičnico je potrebna posebna luknja v površini: vtičnična škatla je zažlebljena in izrezana v ploščah. Po namestitvi se takšna naprava izkaže za skoraj nevidno - čim bolj poravnano s površino.

Nadometna zaprta vtičnica je primerna za zunanjo montažo. Pritrdi se neposredno na steno na letvice, vtičnica ni potrebna. Pogosto se uporabljajo na prostem. Zunanja napajalna točka je primerna za garaže, tehnične prostore, garderobe - prostore, kjer estetska komponenta notranjosti ni glavna stvar.

Novost na trgu elektromaterialov so izvlečne vtičnice (običajno štirikrake). Primerni so za uporabo v kuhinji. Namestite ga lahko v mizo, na dno stenske omare, na stranice pohištva in ga po potrebi odprete.

IP stopnja zaščite

Najnovejši modeli eno in več vtičnic imajo dodatno možnost - IP zaščito. V tehničnih specifikacijah je navedena zaščita naprave pred vlago, prahom in umazanijo. Na indikator je treba biti pozoren, če je treba napajalno točko namestiti v zaprtih prostorih z "ekstremnimi" pogoji ali na prostem. Pogosto najdemo naslednje vrednosti:

• 20 – normalni pogoji uporabe, ogrevanje pozimi;
• 21, 22 – dobro prenašajo nizke temperature (ni potrebno dodatno ogrevanje);
• 43, 44 - prostori z visoko vlažnostjo, mesta blizu vode;
• 54, 55 so najbolj zaščiteni, zunanja namestitev je sprejemljiva.

Te možnosti izpolnjujejo običajne zahteve za gradnjo hiše ali koče. Težko je najti naprave z višjimi vrednostmi; takšna potreba se pojavi redko.

Število vtičnic v enem ohišju

Za udobje je več napajalnih točk vgrajenih v eno ohišje. Če sta nameščeni dve ali več vtičnic, se zasnova imenuje blok vtičnic. Poleg tega so nameščene dodatne priključne točke - internet, USB, televizija itd. Standardne možnosti za vtičnice v blokih:

• samski;
• dvojno;
• trojčki.

V novogradnjah so izdelani bloki posameznih napajalnih točk, pokritih s skupno ploščo. Vtičnice so izdelane ločeno za vsako ali eno skupno.

Power point z dodatnimi zmogljivostmi

Vtičnice so nameščene povsod - v ločenih straniščih na ulici, garažah, tovarnah, pisarniških in stanovanjskih prostorih. Zato proizvajalci nenehno poskušajo izboljšati naprave, spremeniti dizajn in dodati zanimive podrobnosti.

S funkcijami nadzora moči

Pri večjih popravilih ali polaganju nove električne napeljave jih vodijo sodobne varnostne zahteve - povezovanje odklopnikov, pritrditev RCD na ustreznih območjih, stabilizatorji in transformatorji.

Toda v večini prostorov je bila napeljava nameščena pred več kot 30-40 leti. Zato ni zaščite pred napetostnimi sunki ali energetskimi sunki - nameščeni so samo vtiči sovjetskega tipa. Vendar pa je za naprave z elektronsko vsebino povezovanje z omrežjem prek takšnih napajalnih točk polno hitre okvare - vsaka okvara bo povzročila izgorevanje plošče in električnih elementov. Električarji priporočajo namestitev sodobnih vtičnic z vgrajenim nadzorom napetosti ali RCD.

S povečano enostavnostjo uporabe

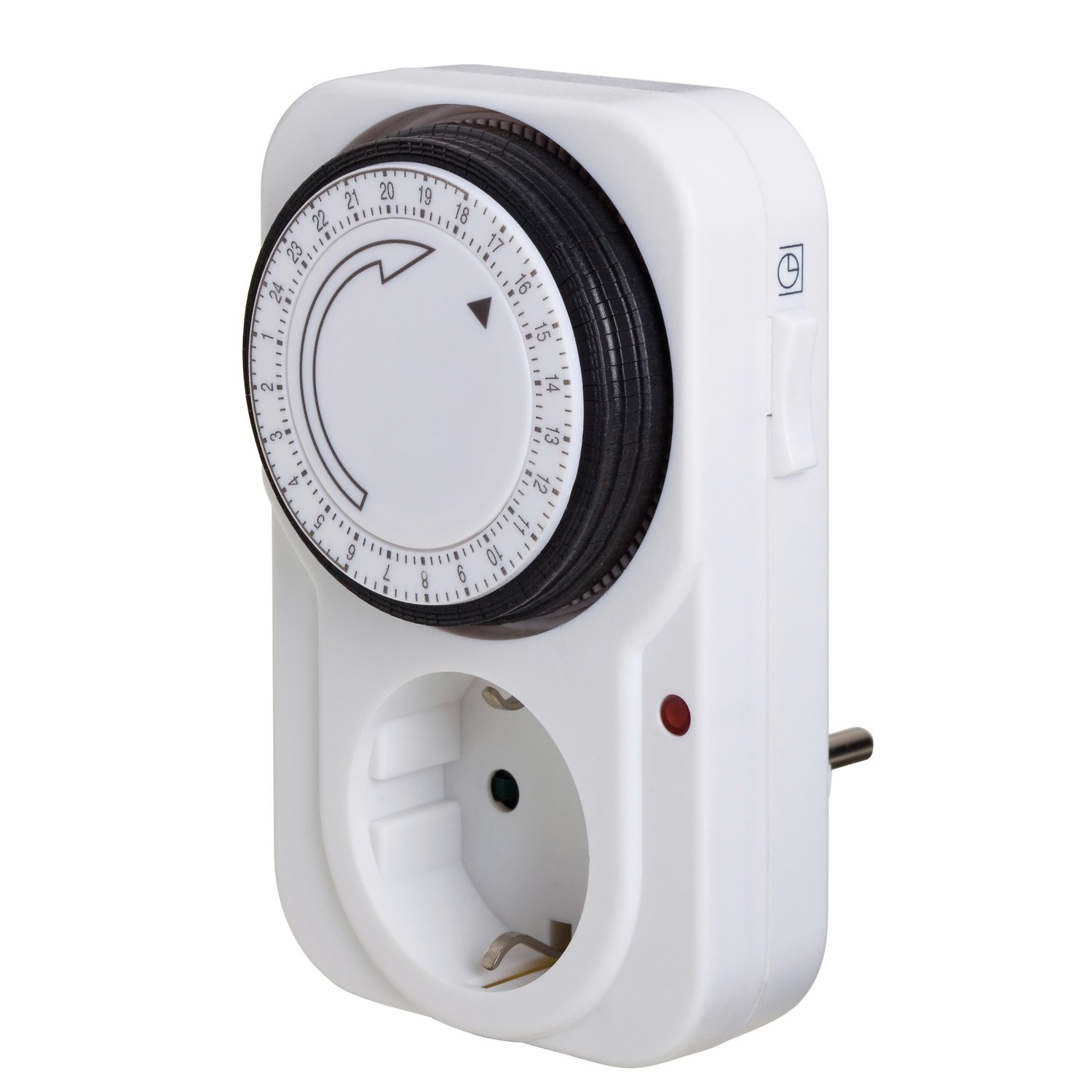

Nekateri modeli so opremljeni z dodatnimi funkcijami, ki lahko rešijo številne težave. Timer – omogoča nastavitev časa za izklop naprave iz omrežja; samo nastavite želeni čas na vtičnici. Obstajajo mehanske in elektronske možnosti.

Podaljšek je običajna vtičnica z žico, ki je skrita v steni. Vtičnico je treba razrezati na večjo velikost, vendar se tak podaljšek ne bo izgubil in med shranjevanjem ne bo zavzel prostora.

Varen za otroke

Takšna zaščita je nameščena v dveh različicah - plastične zavese drsnih in vrtljivih vrst. Prvi se odpre s hkratnim pritiskom vilic naprave. Pri drugi možnosti morate dvigniti zgornji zaščitni okvir in ga obrniti, po katerem se pojavijo vstopne luknje.

Značilnosti oblikovanja

Najnovejši modeli imajo posebne oblikovne elemente, zaradi katerih se zelo razlikujejo od originalnih mehanizmov. Princip delovanja – priključitev na električno omrežje – ostaja enak.Dodatne točke - sistem pametnega doma, nadzor iz telefona (na primer vklop in izklop kamina) - poznajo le redki. Za standardne sobe te lastnosti niso pomembne, če pa nameravate namestiti najnovejše sisteme, druge vtičnice ne bodo primerne.

Vrste električnih vtičnic v različnih državah

Domača in industrijska omrežja v različnih državah imajo različne nazivne napetosti. Poleg tega se razlikujejo oblika, število vstopnih lukenj in njihova lokacija. Popotniki imajo pogosto težave s povezovanjem lastnih naprav – poiskati morajo ustrezen adapter.

V nekaterih državah imajo čepi tri čepe, prečni prerez pa se lahko razlikuje. Na primer, v Švici uporabljajo tri okrogle čepke v obliki trikotnika. V Angliji, ZDA, Kanadi in drugih so zatiči pravokotne (angleške), ki se nahajajo na različnih mestih.

Če želite izbrati optimalno vtičnico, morate poznati splošno omrežno napetost, stopnjo prevodnosti toka, pričakovane lastnosti (pametni dom, blok vtičnic, druge funkcije). Če ste pri izbiri in nakupu v dvomih, se lahko posvetujete s prodajalcem ali mojstrom.
