Med elektroinštalacijskimi deli, povezanimi z razporeditvijo električnih vodov ali oblikovanjem nadzemnih kabelskih vej iz glavnega voda, je treba uporabiti priključne adapterje. Električni oreh je ena od vrst takšnih konektorjev, ki zagotavljajo visokokakovosten prehodni kontakt in njegovo zanesljivo zaščito pred zunanjimi vplivi. Da bi razumeli načelo delovanja razvejnega kompresorja, imenovanega "matica", se morate seznaniti z njegovo zasnovo in značilnostmi uporabe.
Značilnosti oblikovanja in namestitve
Električna povezovalna matica je dobila ime zaradi zunanje podobnosti s slavnim sadjem, ki je neposredno povezana s konfiguracijo njegovega dela telesa.
V uradni in delovni dokumentaciji se ta vrsta vmesnih konektorjev imenuje vejna objemka ali, bolj preprosto, stiskanje.

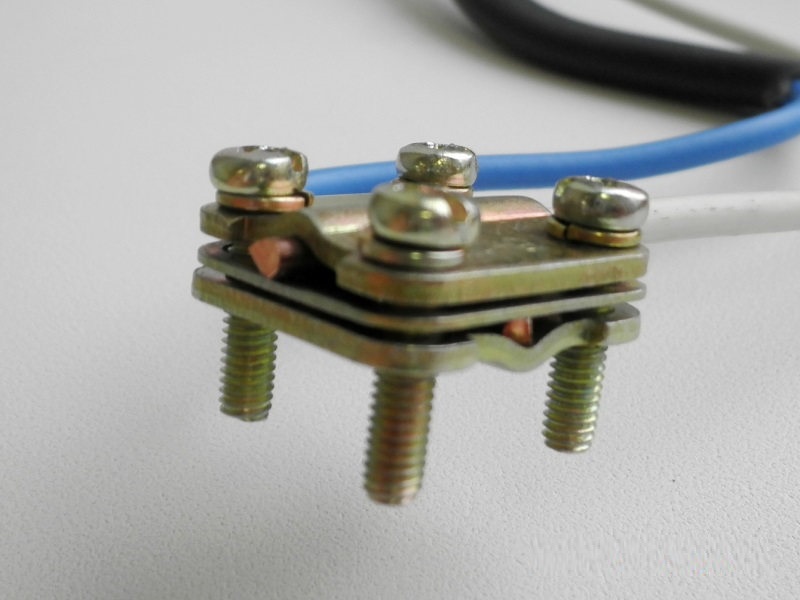

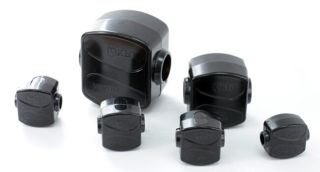

Na zunanji strani je matica za povezavo žic zaščitena s trpežnim in lahkim ohišjem iz polikarbonata, sestavljenim iz dveh polovic. Ko so sestavljeni, se ti deli strukture enostavno zaskočijo na svoje mesto in tvorijo obliko, podobno orehu.Znotraj konstrukcijskega elementa je jedro, sestavljeno iz 2 jeklenih matric in distančne plošče. Za zanesljiv stik jih stisnemo skupaj s ploščo s posebnimi zateznimi vijaki.
Namen in prednosti konektorjev
Objemka z matico za električne žice je še posebej iskana v situacijah, ko je treba pripraviti vejo glavne žice, ne da bi jo morali rezati. Ilustrativen primer uporabe tega konektorja je njegova uporaba v talnih dostopnih panelih, iz katerih se električna energija napaja v stanovanja preko odcepov glavnega kablovoda. Pri registraciji naslednje podružnice v stanovanjski prostor je glavna žica na vsakem mestu položena nezlomljivo. Napajanje posameznih stanovanj poteka z namestitvijo odcepa z maticami za električno ožičenje.
V primeru prekinitve glavnega kabla in zasnove pip na mestu z uporabo običajnih kontaktnih blokov se zanesljivost napajanja posameznih porabnikov močno zmanjša.
S takšno organizacijo bo na primer izguba stika v drugem nadstropju stavbe povzročila istočasno izgubo električne energije v vseh stanovanjih, ki se nahajajo v njenih zgornjih nadstropjih.

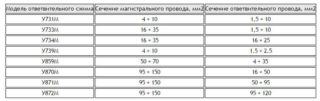

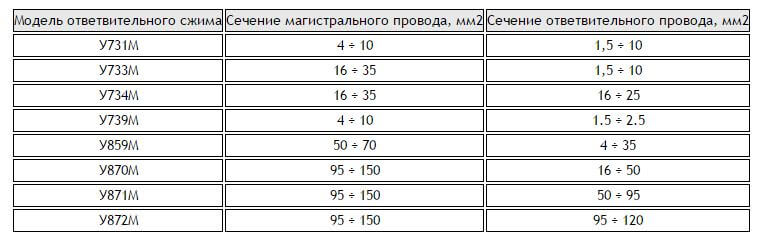

Žične matice se lahko vgradijo v napajalne vode z delovno napetostjo do 660 voltov, v okviru katerih je mogoče doseči zanesljivo povezavo odhodne žice z glavno kabelsko traso. Zahvaljujoč uporabi teh električnih elementov se bistveno manj časa porabi za ustrezna inštalacijska dela. Hkrati od monterja niso potrebna posebna znanja in napori.
Matice za povezovanje žic ne zagotavljajo absolutne tesnosti, saj lahko pod določenimi pogoji vanje prodre prah ali vlaga. Da bi se izognili tej težavi, strokovnjaki svetujejo, da ohišje stiskanja "matice" po oblikovanju povezave ovijete z izolirnim trakom.
Nesporne prednosti sponk te vrste vključujejo:
- Z njihovo pomočjo je mogoče povezati veje brez prekinitve kabla.
- Za delo s temi povezovalnimi elementi ni potrebno posebno usposabljanje ali visoka kvalifikacija.
- Z maticami za povezavo električnih žic je mogoče kombinirati različne materiale (predvsem baker in aluminij).
Zadnja prednost je še posebej pomembna pri namestitvi prevodnih vodov, saj se v tem primeru odpravi oksidacija kontaktov in možnost popolne prekinitve dobave električne energije potrošniku.
Primer uporabe in postopek montaže
Kot primer uporabe izdelkov v obliki matice se običajno šteje trifazni kabel, iz katerega se odstrani ožičenje s prečnim prerezom 1,5 mm2. Pravilen pristop k ureditvi takšne podružnice vključuje naslednji postopek:
- Na kablovodu s prerezom 6 mm2 se na izstopnem mestu odstrani izolacija za dolžino tlačne plošče konektorja.

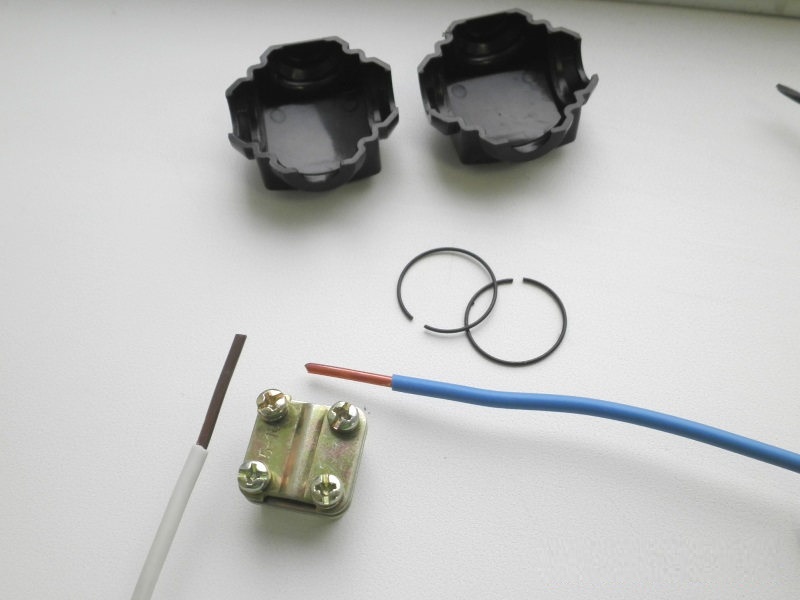

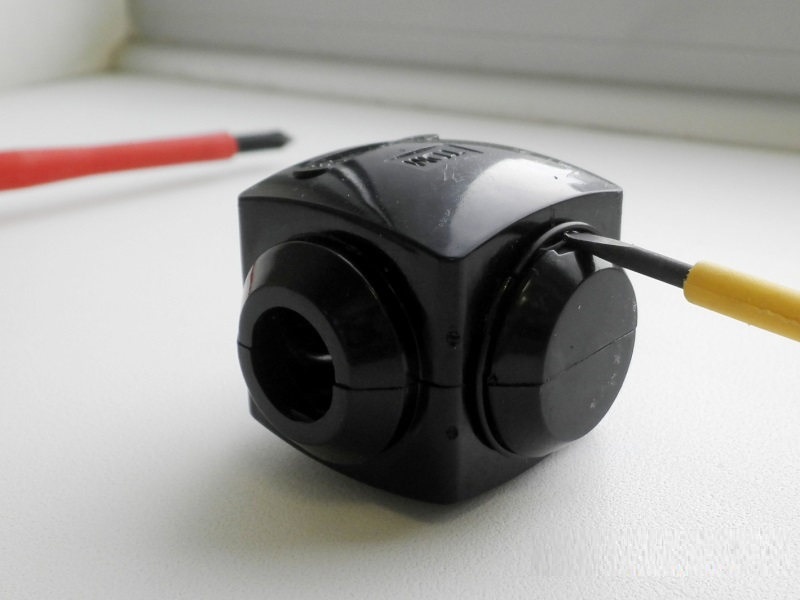

- Matico pripravite tako, da vzamete izvijač in z njim najprej odtegnete in nato odstranite zaklepni obroček na ohišju.
- Polovice izdelka so ločene.
- Od kontaktnih plošč morate odviti vpenjalne vijake.
- Zaščitna izolacija se odstrani tudi iz izhodnega jedra z manjšim presekom do dolžine, ki ustreza velikosti tlačne plošče.

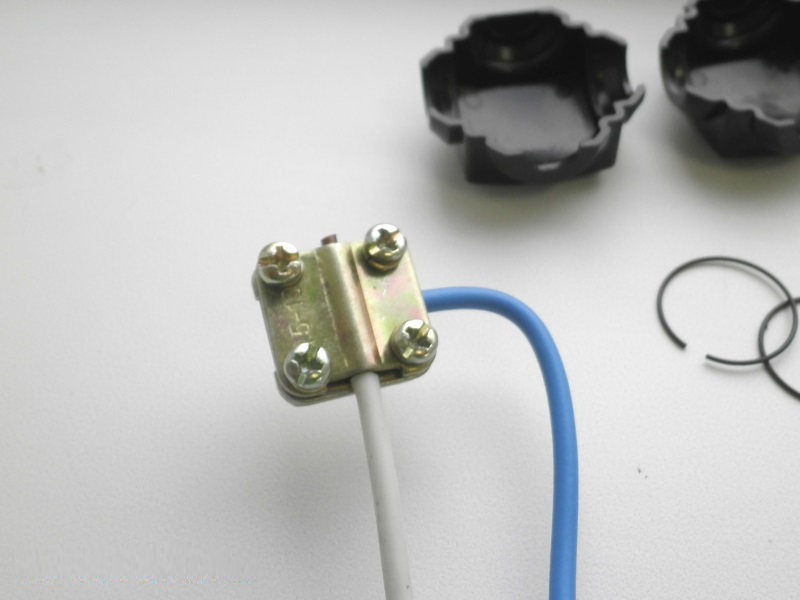

V zaključni fazi dela se izpostavljeni deli najprej vtaknejo v utore za priključne matrice in nato trdno privijejo z vijaki.
Med plošče je potrebno vgraditi medeninasto tesnilo, ki omogoča večjo priključno površino in izključuje stik med raznovrstnimi kovinami.

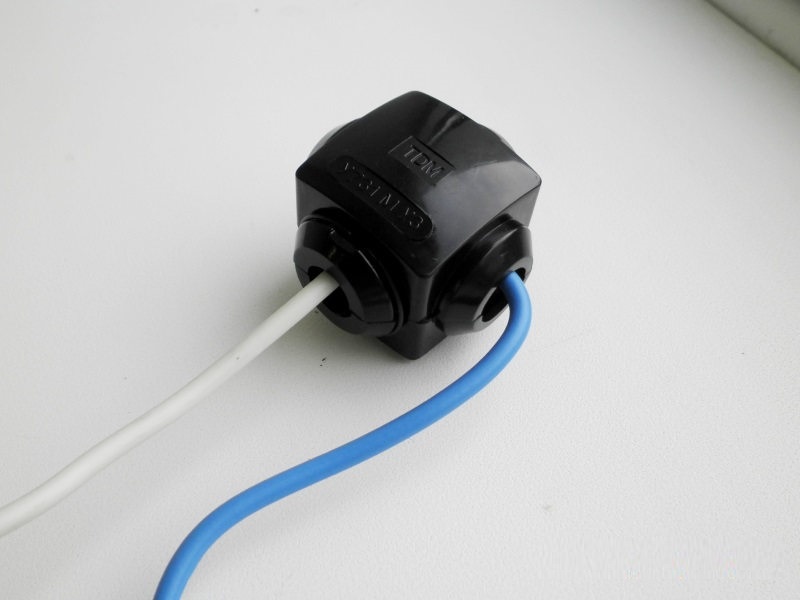

Pri privijanju vijakov ne uporabljajte prevelike sile, saj lahko poškodujete navoje sponke. Po zaključku te operacije nadaljujejo s sestavljanjem telesa matice. Pomembno je razlikovati med dvema polovicama, ki imata štiri tarčne luknje. Eden od njih je preprosto spajkan, drugi je namenjen izhodu odhodne žice, še dva pa za ožičenje glavnega kabla. Deli sestavljenega telesa so varno pritrjeni s posebnimi zaklepnimi obroči.
Kombinacija pnevmatik iz različnih materialov
Povezovanje žic z električnimi maticami je mogoče izvesti z uporabo več kot ene metode razvejanja. Zaradi enostavnosti zasnove in zanesljivosti nastale povezave se ti elementi uporabljajo v vseh odsekih obstoječih električnih omrežij, vključno z razdelilnimi omaricami. Pri njihovi uporabi znotraj inštalacijskih izdelkov je treba upoštevati dimenzije samih sponk in izbrati škatle ustreznih dimenzij.

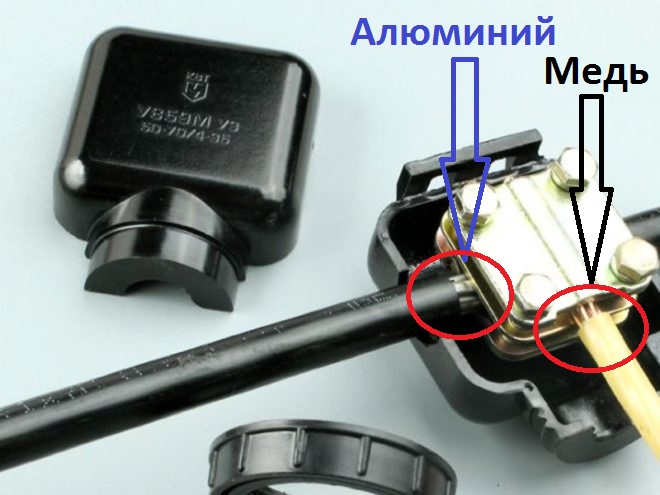

Če je treba povezati aluminijaste in bakrene vodnike, so električne napeljave "matice" enostavno nenadomestljive. Potrebo po njih pojasnjujejo naslednji razlogi:
- Ko pridejo aluminijaste in bakrene žice v neposreden stik, kovine v območju povezave sčasoma oksidirajo.
- Pri dolgotrajni uporabi zasuka se postopoma pokvari in lahko toliko oslabi, da se tokokrog, skozi katerega teče bremenski tok, popolnoma prekine.
- Zaradi tega uničenja je napajanje objekta, ki je nanj priključen, popolnoma prekinjeno.
Pri oblikovanju maticnih povezav najprej odstranimo izolacijo bakrenih in aluminijastih žic do širine plošče. Po tem se najprej sprostijo pritrdilni elementi in v izpraznjene utore vstavijo ustrezne žice. Na zadnji stopnji montaže jih privijemo s predhodno popuščenimi vijaki. Ker je med bakreno in aluminijasto žico v matici nameščena medeninasta plošča, med njima ni neposrednega stika.

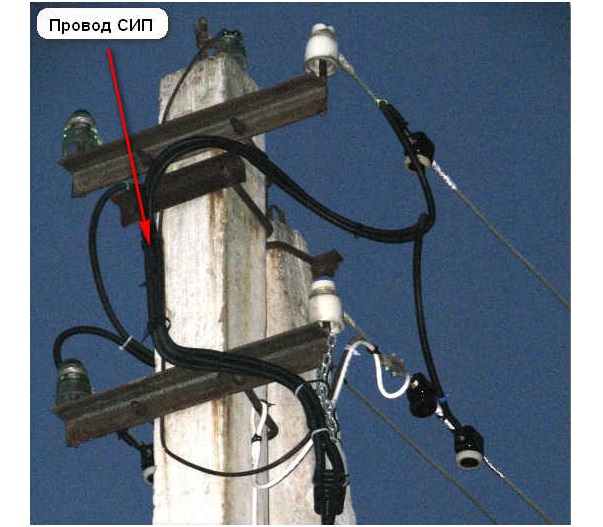

Odcep od stebra visokonapetostnega voda
V skladu z določbami veljavne regulativne dokumentacije dela na povezovanju kabla, raztegnjenega od droga daljnovoda do vhoda v hišo, izvajajo specializirane organizacije. To je razloženo z dejstvom, da je odprti del splošne oskrbe z električno energijo zelo pomemben z vidika pravilnosti njegove ureditve.
Takšno delo lahko izvajajo samo strokovnjaki, ki med namestitvijo uporabljajo posebne metode za polaganje vodov, vključno z načrtovanjem vej iz standardnega kabla SIP.
V skladu z zahtevami PUE se lahko z metodo zračne povezave uporabljajo naslednje vrste žičnih materialov:
- Bakreni vodniki s kvadratnim prerezom 4 mm na razdalji od droga do hiše približno 10 metrov;
- isti kabel, vendar z bakrenimi vodniki s kvadratnim prerezom 6 mm - na razdalji od 10 do 15 metrov;
- aluminijaste žice s prečnim prerezom najmanj 16 mm - v vseh primerih, ko se zaradi varčevanja z njimi ne uporablja njihov bakreni nadomestek.
Razporeditev veje s palice, ki se nahaja na ulici v bližini hiše, je ravno primer, ko je potrebna povezava od konca do konca tipa "matica". Pri uporabi tega povezovalnega elementa bo mogoče zagotoviti zanesljiv stik vodnikov aluminijastega kabla visokonapetostnega voda z bakrenim odvodom proti stanovanjski stavbi.
Orehove sponke za žice 220V so zelo priljubljene med strokovnjaki za polaganje visokonapetostnih vodov. Uporabljajo se povsod, kjer je dovolj prostora za njihovo namestitev, in zagotavljajo zanesljivo povezavo žic brez njihovega neposrednega stika.
