Električno ogrevanje betona z žico PNSV - izračun in povezovalna shema

Pri gradnji monolitnih betonskih konstrukcij se uporablja več tehnologij, ki so potrebne za ustvarjanje optimalnih temperaturnih pogojev. To je lahko uporaba posebnih žic za ogrevanje ali avtomatskih grelnikov, pa tudi toplih hiš. Prva možnost je najbolj iskana, saj je v primerjavi z analogi manj energetsko intenzivna in finančno draga.

Zakaj je potrebno ogrevanje betona?

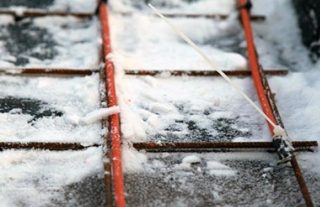

Električno ogrevanje betona je potrebno v hladni sezoni, ko temperatura okolice pade pod zmrzišče vode, kar povzroči hidracijo betonske raztopine. Zmes se ne strdi, kot je potrebno, ampak delno zmrzne.

S prihodom toplote se začne aktiven proces odmrzovanja, posledično se poruši trdnost konstrukcije, kar negativno vpliva na vzdržljivost in odpornost proti prodiranju vlage v votline monolitnih blokov.

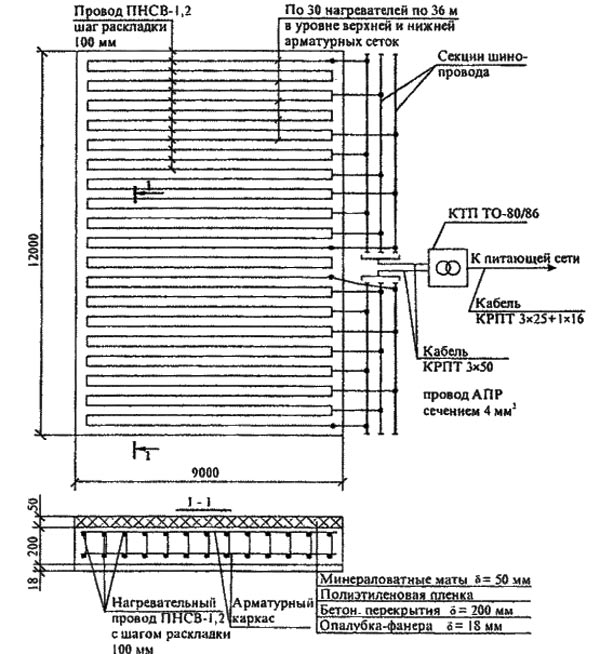

Da bi preprečili nezaželene in nevarne posledice za zdravje in življenje ljudi, je pozimi beton nujno ogreti s posebnimi žicami. Izračun posnetkov in sheme polaganja se izvede v fazi načrtovanja stavbe.

Načelo delovanja in vrste grelnih žic

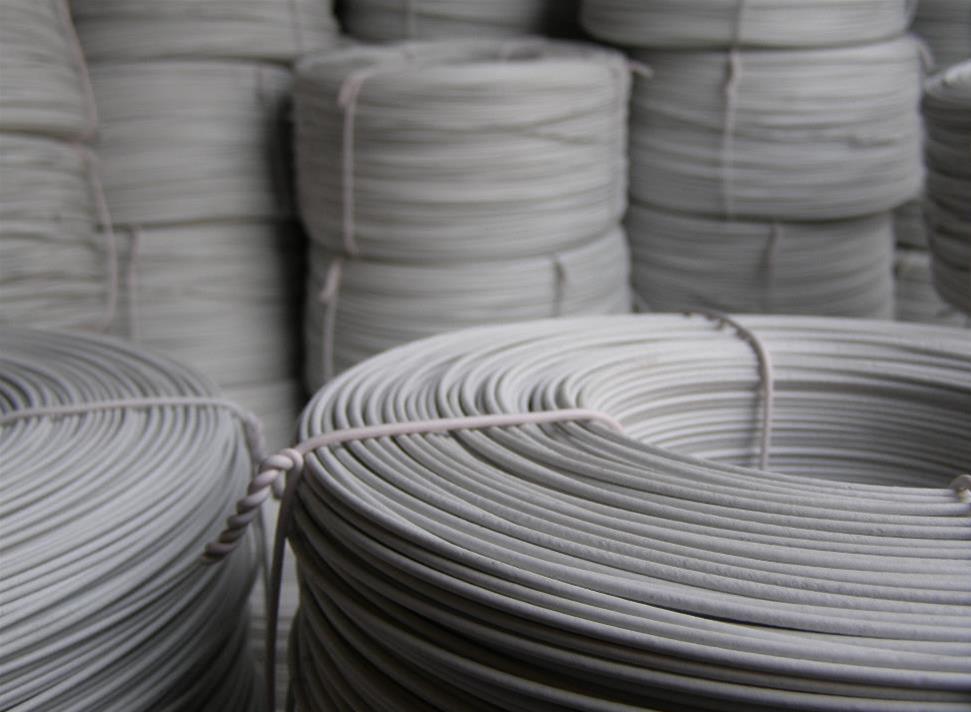

Najpogostejša grelna žica je tip PNSV. To je posledica enostavnosti namestitve in razumne cene v primerjavi z analogi.

Pogosto se uporablja tudi analog PNSP. Njegova glavna konstrukcijska razlika je v izolacijskem materialu. Sestava je polipropilen, ki omogoča povečanje največje moči generatorja toplote.

Tabela prikazuje glavne tehnične in fizikalne lastnosti žic vrst PNSP in PNSV.

Ogrevalne žice tipa PNSP in PNSV se uporabljajo tudi za organizacijo ogrevanih tal v stanovanjskih prostorih.

Glavna težava, s katero se soočajo gradbeniki pri uporabi ogrevalnih žic, je potreba po izračunu potrebne dolžine. Manjše napake se odpravijo z regulacijo napetosti, ki se dovaja ogrevalnemu transformatorju.

Vrste in značilnosti kablov KDBS in VET

Kljub široki uporabi imajo opisane vrste toplotnih kablov pomembno pomanjkljivost - potrebo po uporabi posebne drage opreme, ki uravnava moč proizvodnje toplote s spreminjanjem napetosti.

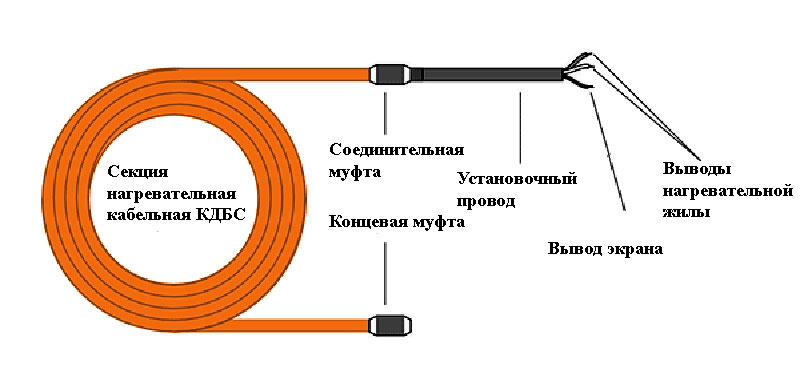

Rešitev problema je uporaba dvožilnih sekcijskih samoregulacijskih termičnih kablov. Domača modifikacija se je imenovala KDBS, evropska pa VET (proizvajalec: Finska). Za njihovo polno in nemoteno delovanje ni potrebna nobena dodatna oprema, priključeni so neposredno na 220 V omrežje.

V oblikovanju domačih in evropskih modelov praktično ni razlik. Tabela prikazuje primerjalno analizo.

Domači modeli imajo lastne značilnosti označevanja. Kodirani so v naslednji obliki: ХХКДБС YY, kjer so ХХ linearni indikatorji moči, YY pa dolžina odseka.

Električno ogrevanje betona z žico PNSV

Ko so vsi izračuni in diagrami izvedeni in odobreni, se začne ogrevanje. Tehnologija je naslednja:

1. Grelni element je enakomerno porazdeljen v območju izlivanja. Pomembno je, da se deli kabla med seboj ne dotikajo. Ogrevalni objekt ne sme presegati meja konstrukcije in delovati z opažem.
2. Preden konce kabla napeljete čez meje ogrevanja, so hladni konci varno povezani z grelnimi izhodi s spajkanjem. Za maksimalno zaščito so spajkalni spoji dodatno oviti s kovinsko folijo.
3. Test se izvede z uporabo megaommetra in meritvijo izmerjene tokovne obremenitve v fazah.

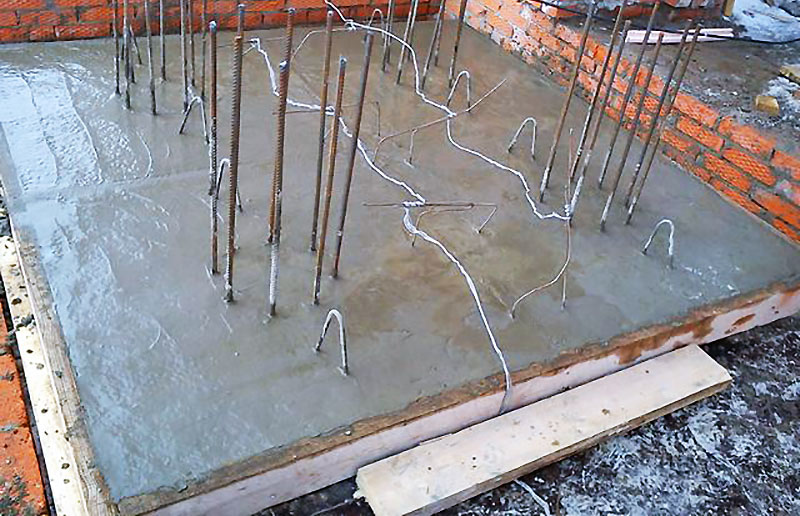

4. Če sistem deluje in ni pritožb glede izvedbe projekta, se konstrukcija napolni z betonsko malto.
5. Tok se napaja preko padajoče transformatorske postaje.

To je najpreprostejša metoda, ki vam omogoča učinkovito segrevanje betona z žico, ne da bi pri tem motili pogoje delovanja.

Namestitev žice

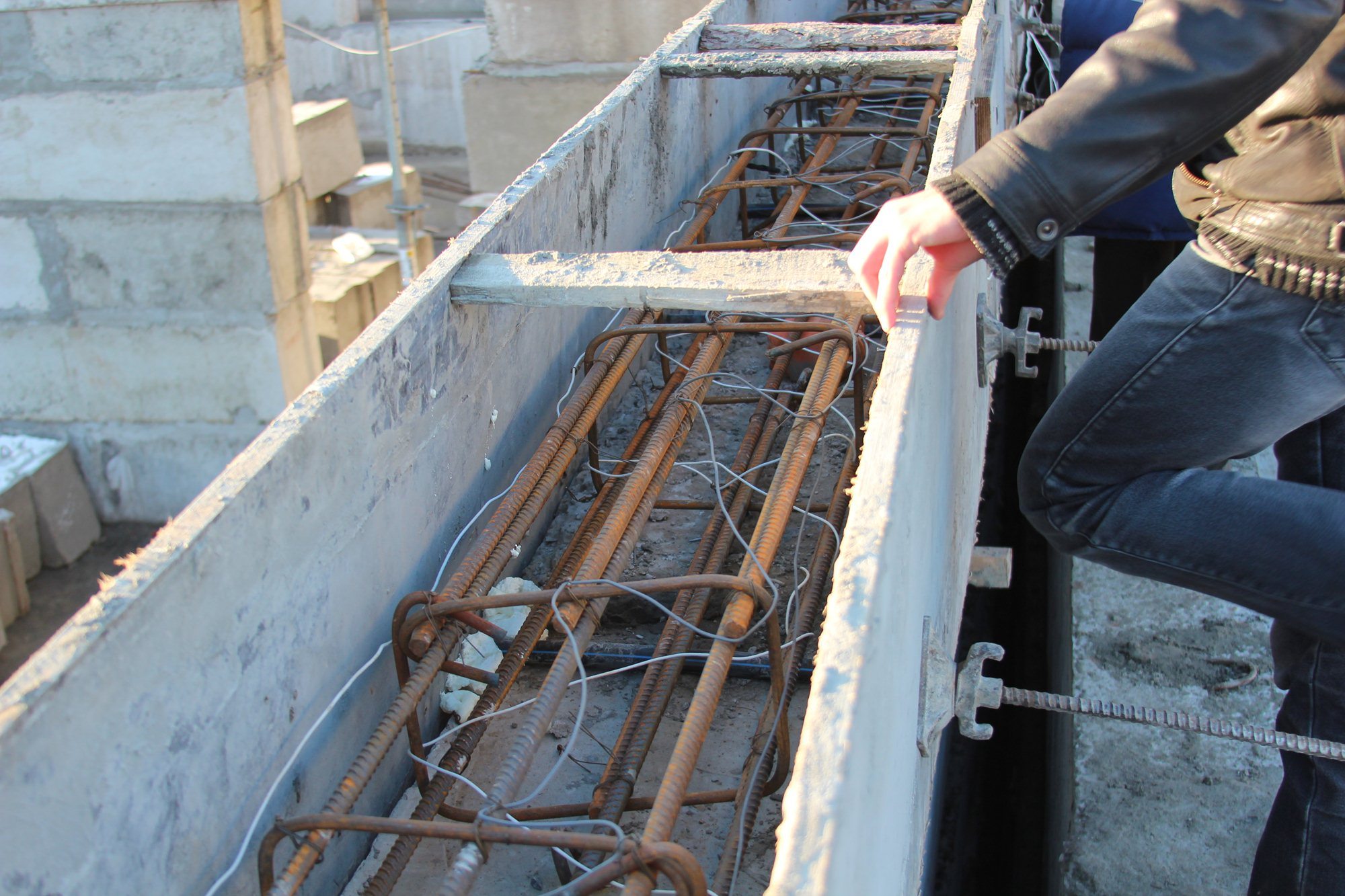

Žica se položi v opaž, preden se votline zapolnijo z betonom. Praviloma je pritrjen z mehko aluminijasto žico na ojačitev, vendar glede na varnostne predpise takšen pristop ni priporočljiv. Minimalni polmer krivine je najmanj 25 cm zaradi visoke togosti jeklenega jedra. To pravilo je še posebej pomembno, ko temperatura okolice pade, kljub dejstvu, da vinilna izolacija ohranja svoje fizikalne lastnosti pri temperaturah do -30 stopinj. Pri -10 stopinjah lahko oster zavoj povzroči poškodbe celovitosti izolacijske plasti.

Za enakomerno ogrevanje so žice položene vzporedno drug z drugim z razmakom največ 15 cm Za 5 kubičnih metrov. beton zahteva približno 30 m kabla tipa PNSV 1.2.

Pri napetosti 220 V je potrebnih približno 17 metrov kabla, pri 380 V pa vsaj 31 metrov. S tem pristopom se bo celoten sistem enakomerno segreval. Če je položen daljši odsek, se toplota ne sprosti dlje kot 5-6 metrov od priključka na električno omrežje.

Kabelski priključek na električno omrežje se izvede izven meja opaža. Praviloma se to naredi s pomočjo aluminijastih vodnikov, s katerimi so konci PNSV tesno oviti z več zavoji.

Prednosti in slabosti

Ta način ogrevanja monolitnih betonskih konstrukcij je koristen zaradi ekonomične porabe energije in nizkih stroškov kablov.Posebno pozornost si zasluži odpornost žice na kemične vplive (kislinske in alkalne), kar omogoča njihovo uporabo pri dodajanju različnih dodatkov gradbeni mešanici.

Kljub pomembnim prednostim obstajajo tudi slabosti:

• potreba po uporabi posebne opreme - PT;
• težave pri izračunu potrebne dolžine kabla.

Stroški posebne opreme - nižje postaje - so visoki. Postopek uporabe je kratkotrajen, stroški najema pa praviloma znašajo približno 10% stroškov enote. Uporaba varilnih strojev se zdi možna pri ogrevanju majhnih konstrukcij.

Namestitev sekcijskega grelnega kabla

Pri vgradnji sekcijskega grelnega kabla ni težav z rezanjem, saj se grelniki prodajajo v že pripravljenih odsekih in ne v zvitkih. Za betoniranje v zimskem času je potrebno izračunati moč grelnega elementa glede na uporabljene betonske kocke v monolitni betonski konstrukciji.

Tehnologija TMO za beton je opremljena z navodili, ki kažejo, da za ogrevanje 1 kubičnega metra. gradbena mešanica bo zahtevala od 500 do 1500 W. Vse je odvisno od vremenskih razmer zunaj. Če uporabite nekaj preprostih tehničnih tehnik, lahko znatno zmanjšate stroške energije:

• predhodno izolirajte opaž;
• uporabite posebne šobe za mešanico, ki vam omogočajo znižanje zmrziščne točke raztopine.

Če je treba vliti tla ali tramove, se zahtevani material izračuna na podlagi 4 linearnih metrov za vsak kvadratni meter površine. Če je treba postaviti tridimenzionalne konstrukcije, na primer betonske I-žarke, je električno ogrevanje položeno v stopnjah z intervalom največ 0,4 metra.Zaščita grelnih žic omogoča varno navijanje na okovje.

Razdalja med električnim grelcem in površinami konstrukcije mora biti najmanj 20 cm. Za enakomerno ogrevanje mora biti razdalja med kabli enaka.

Prednosti in slabosti segmentiranega kabla

Segmentirane žice imajo nedvomne prednosti v primerjavi s svojimi analogi:

• preprost izračun dolžine zahtevanega grelnega elementa, enostavnost namestitve;
• verjetnost električnega udara je minimalna;
• Za organizacijo ogrevanja gradbenih materialov ni potrebna dodatna uporaba drage opreme.

Slabosti vključujejo relativno visoke stroške.

Naknadna obdelava betona

Kmalu po segrevanju betonskih monolitnih konstrukcij jih ne morete začeti obdelovati. Gradbeni material se mora najprej strditi in doseči optimalno trdnost.

Kontraindicirane so tudi udarne obremenitve. Rezanje je dovoljeno. V ta namen se uporablja oprema, opremljena z diamantnimi šobami, po kateri se razpoke ne tvorijo. Na splošno ogrevanje betona z grelnimi žicami spominja na delovanje in namestitev ogrevanih tal.

Uporaba nichrome kablov za ogrevanje betonske mešanice je prepovedana z varnostnimi predpisi. Poleg tega bo ta pristop stranko stal velike finančne stroške.
