Vrste in povezovalna shema povezovalnega vodila za avtomatske stroje

Za vgradnjo elektrotehničnih izdelkov vgrajenih v električne razdelilne omare se uporabljajo montažne in povezovalne zbiralke različnih vrst. Poseben glavnik za avtomatske stroje je eden tistih elementov, brez katerih je težko narediti pri nameščanju stikalnih vodov. Uporablja se za udobje kombiniranja linije avtomatskih naprav v električni plošči, kar vam omogoča, da naredite brez žičnih mostičkov, ki jih je težko namestiti.

Vrste povezovalnih avtobusov

Znane vrste glavnikov za odklopnike (AB) so razvrščene glede na številne značilnosti, od katerih so glavne:

• skupno število polov, ki so na voljo na njih;
• število povezanih inštalacijskih modulov ob upoštevanju fiksne širine;
• vrsta delovnih kontaktov - pipe ali zatiči.

Po prvi lastnosti ima povezovalno vodilo lahko več izvedb, med katerimi izstopajo enopolne, dvopolne ter 3-polne in 4-polne letve.

Glede na število modulov, povezanih s glavniki, jih je mogoče oblikovati za 12/24/36/48/60 sedežev.Glede na vrsto kontaktov, uporabljenih v izdelkih (ta delitev se nanaša na oblikovne značilnosti glavnikov), so vsi razdeljeni na vzorce zatičev ali zobnikov. Prva od sort je univerzalnega tipa, saj je primerna za kateri koli modularni stroj ali podobno napravo.

Značilnosti oblikovanja

Razlike v dizajnu električnih glavnikov so povezane z naslednjimi značilnostmi njihove zasnove:

• Število izoliranih plošč v glavniku je enako številu njegovih polov.
• Vsak tip povezovalnega glavnika se uporablja samo za določene namene.
• Enopolni konektorji se uporabljajo izključno za enofazne odklopnike, 4-polni konektorji pa se uporabljajo za npr. preklapljanje 3 faz in ničle.

Znani vzorci glavnikov imajo dve izvedbi, ki se razlikujeta po koraku (18 mm in 27 mm). Prvi je namenjen povezovanju enomodulnih strojev, katerih deklarirana širina je točno 18 mm. Glavniki z razmikom 27 mm omogočajo kombiniranje naprav s širino ohišja 1,5 modula (18x1,5 = 27 mm).

Zasnova povezovalnih naprav je zasnovana za namestitev velikega števila strojev s skupnim številom zatičev od 12 do 60. To pojasnjuje, zakaj je njihova uporaba za namestitev 2 ali 3 naprav na primer nepraktična. Tradicionalno se ti pomožni izdelki uporabljajo za sestavljanje razdelilnih plošč z velikim številom stikalnih naprav.

Pri seznanjanju z zasnovo glavnikov je posebna pozornost namenjena prerezu bakrene fazne priključne zbiralke, ki ne sme biti manjša od 16 mm2. Približen izračun količine žice, ki se prihrani s takšno zamenjavo, odpravi vse dvome o smiselnosti uporabe teh bakrenih izdelkov.

Vrste ovinkov

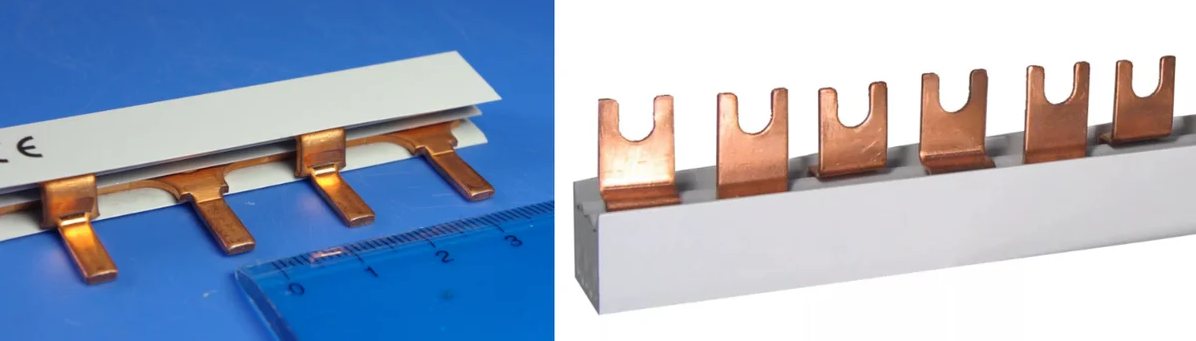

V povezovalnih glavnikih sta vključeni dve vrsti izhodnih kontaktov.

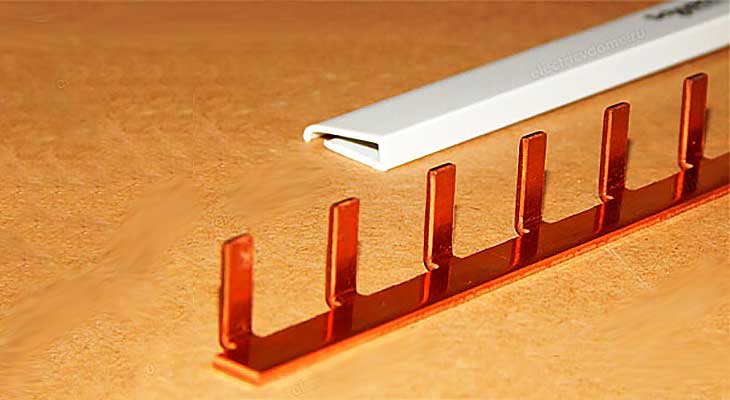

• Zavoji so izdelani v obliki zatičev in označeni kot "Pin". Uporabljajo se zelo pogosto, ker ustrezajo večini avtomatskih naprav.
• Veje vilic, označene z ikono »Vilice«.

Druga vrsta stika se uporablja veliko manj pogosto, saj je za njegovo namestitev potrebna posebna sponka, ki ni na voljo za vse priključene AV. Prerez izhodnih zatičev je izbran tako, da zadostuje za delo z obremenitvenimi tokovi do vključno 63 A.

Pri izbiri enofaznih vodil, pa tudi vseh drugih dimenzij, ki se razlikujejo po vrsti pip, boste morali upoštevati številne konstrukcijske značilnosti. Za vsak razred priključenih naprav je primeren le določen vzorec vodila. Ko poskušajo namestiti povezovalni glavnik, katerega pipe ne ustrezajo dani napravi, se morda preprosto ne prilegajo popolnoma v vtičnice. V tem primeru del ravnine zbiralke ostane odprt, kar predstavlja nevarnost za uporabnike in monterje.

Kot primer navajamo stroje znamke ABB, katerih telo je na voljo v dveh različicah: S200 in enostavnejši model - S200L. Za prvega od teh vzorcev je primerna pnevmatika z oznako PSH, za S200L pa bo potrebna drugačna vrsta pnevmatike, PS.

Kitajski glavniki s standardnimi zavoji morda sploh ne ustrezajo velikosti koraka, zaradi česar jih ni mogoče uporabiti. Strokovnjaki svetujejo, da ne varčujete s kakovostjo teh izdelkov in jih kupite šele po posvetovanju s prodajnimi vodji.

Prednosti in slabosti

Prednosti uporabe povezovalnih glavnikov na osnovi bakra so:

• Enostavnost in visoka hitrost montaže.
• Pridobitev kakovostne in zanesljive električne povezave.
• Zmanjšanje skupnega števila kontaktov za polovico, kar poveča zanesljivost oblikovanih povezav.

Pri nameščanju standardnih mostičkov iz električnih žic sta dva izpostavljena kontaktna konca na sponko. Pri uporabi enofaznega glavnika se na primer uporablja samo en zob (pregib).

Strokovnjaki za namestitev rešujejo problem shranjevanja kontaktov na svoj način - naprave povezujejo ne z ločenimi mostički, temveč z neprekinjeno žico. Da bi to naredili, so na območjih električnega priključka izdelane zanke z zahtevanim radijem upogiba.

Slabosti načina povezave, ki uporablja električne povezovalne vodila, so:

• Zamenjava avtomatske zaščitne naprave je neprijetna, saj morate v tem primeru odstraniti celoten glavnik.
• Nemožnost dodajanja drugega stroja (za to bo potrebna nova dimenzija).

Ena od možnih rešitev problema drugega primera je vnaprejšnja namestitev rezervnih naprav s pogosto uporabljenimi nazivnimi močmi 10 in 16 amperov v ploščo. Njihovi izhodni kontakti ostanejo neuporabljeni do določenega trenutka, sami pa so stalno v izklopljenem stanju.

Ob upoštevanju posebnih tehnik vgradnje strojev in njihove redundance je uporaba povezovalnih glavnikov priporočljiva v vsaki situaciji, kljub obstoječim pomanjkljivostim.

Sheme za povezovanje strojev prek povezovalnega glavnika

Glavnik za avtomatske stroje je vstavljen v povezovalno verigo v skladu z določenimi pravili, ki jih določa električni tokokrog za njegovo povezavo.

Ker se povezava strojev v 220-voltnih omrežjih izvaja samo v fazi (brez nič), se takšno vodilo običajno imenuje faza.

Odvisno od vrste napajalnega tokokroga, v katerega so vključeni mostički za stroje, so zasnovani za delovanje v enofaznem (220 V) ali v trifaznem omrežju. V drugem primeru je stikalno vezje trojna kopija enega samega stikala. Razlika med obema možnostma se pokaže le v zasnovi samega konektorja vodila.

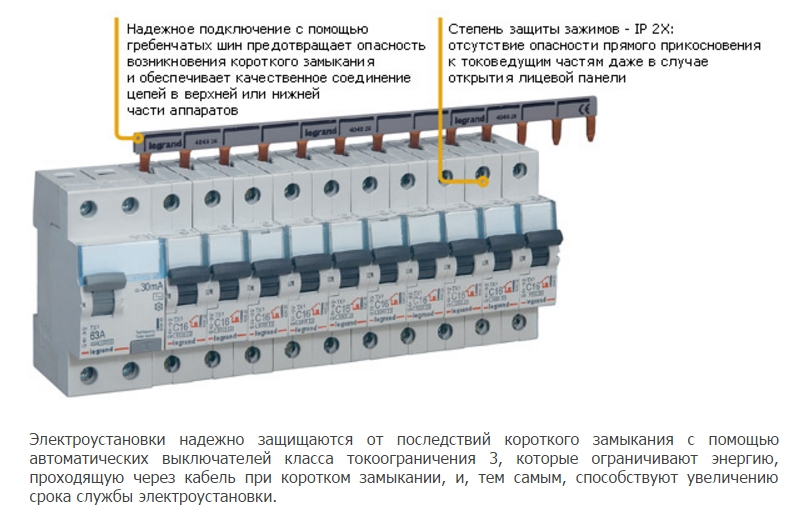

V skladu s PUE je element zasnovan za ustvarjanje zanesljivega stika med zgornjimi (napajalnimi) sponkami avtomatskih naprav, katerih napetost iz izhoda se napaja v tovorni vod. Da bi to naredili, mora zbiralka prenesti znatne tokove, kar določa shemo za njeno vključitev v splošna napajalna vezja - vsi stroji so z njeno pomočjo povezani vzporedno na vhodu. To pravilo velja tako za enofazne (enovrstne) avtobuse kot za trifazne glavnike za avtomatske stroje. V drugem primeru ima bakreni izdelek tri izolirane vrste, zamaknjene za korak, ki ustreza razdalji med faznimi sponkami 380-voltne stikalne naprave.

Značilnosti in pravila namestitve

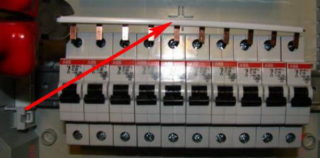

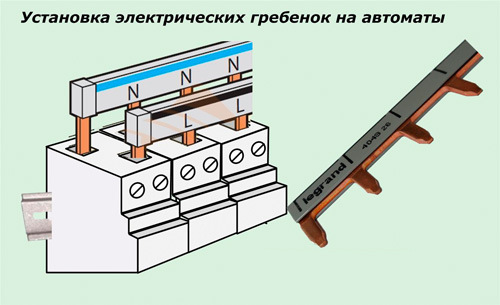

Tipična glavnikasta zbiralka se montira znotraj meja vhodne ali razdelilne plošče zelo preprosto, ne da bi izvajalcu povzročala posebne težave. Vendar pa v tej zadevi obstajajo številne nianse, ki jih je treba upoštevati pri namestitvi glavnika za odklopnike.

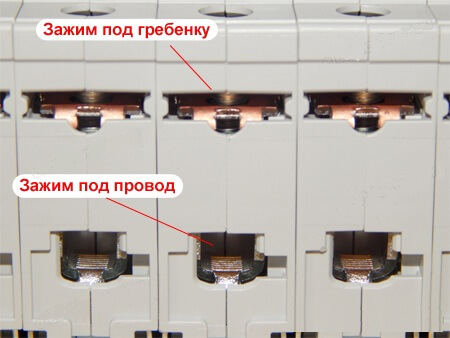

V skladu z zahtevami regulativnih dokumentov je fazno vodilo nameščeno samo na zgornjih kontaktih strojev, združenih v eno linijo.

Značilnosti povezovanja vodila z glavnikom se kažejo tudi v naslednjih podrobnostih:

• Ker njen prevodni del med montažo pade med spodnjo tlačno ploščo in sam glavnik, mora biti plastični izolacijski izboklin na njej obrnjen v smeri vijačnega privijanja.
• Če je ta zahteva kršena, ni mogoče dobiti estetske povezave, ki ne upogne plošče.
• Pri nameščanju 3-faznega glavnika je pomembno zagotoviti, da so izolatorji pravilno nameščeni, kar bo odpravilo možnost medfaznega kratkega stika.

Pri nameščanju povezovalnih vodil za stroje namesto standardnih žičnih mostičkov je treba upoštevati splošno sprejete oznake. Nanaša se na ohišja vgrajenih izdelkov in mora ustrezati zahtevam veljavnih predpisov.

Običajno se takšni glavniki prodajajo kot že izmerjeni standardni ravnili, katerih število pritrdilnih kontaktov je različno. Zato se pred priključitvijo izračuna skupno število priključenih strojev in ob upoštevanju njihove debeline se nepotrebni del vodila odreže.

Priključitev RCD in diferencialnih odklopnikov

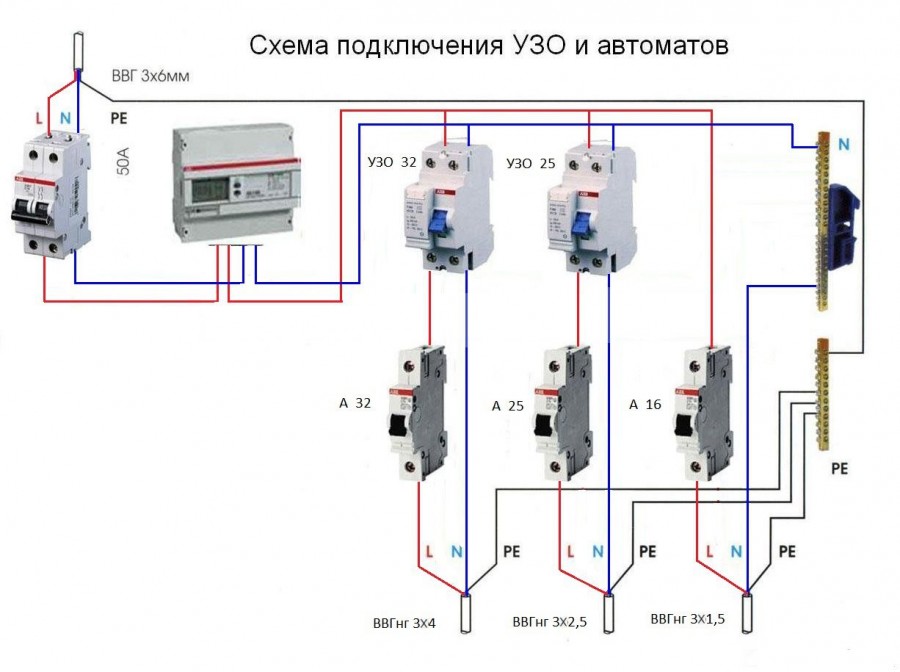

Z uporabo dvopolnega glavnika, označenega kot (L + N), in njegovega 3-polnega analoga je priročno združiti ne le običajne odklopnike, temveč jim dodati tudi naprave za diferenčni tok (RCD). Ko so enostavni odklopni odklopniki in RCD nameščeni v omari v eni liniji, postane namestitev kombinacije zaščitnih naprav opazno bolj zapletena. Težave, ki so se pojavile, so razložene s posebnostmi oskrbe električnih vodil z različnimi vrstami naprav, ki se različno kažejo v naslednjih dveh možnostih:

• En ali več RCD je nameščenih skupaj z linijo več strojev.
• Namesto avtomatov in RCD so postavljene diferencialne naprave, ki jih popolnoma nadomestijo.

Difavtomat je RCD in običajen odklopnik, združen v enem ohišju.

Prvi primer pa vključuje dve možnosti namestitve: glavnik se uporablja v enofaznem vezju ali je nameščen v trifaznem električnem vodu.

Enofazni priključek

Posebnost te povezave je, da boste za avtomatske stroje potrebovali enopolni vod, za RCD pa dvopolni vod. Pogoj za delovanje slednjega je skupno preklapljanje faze in ničle. V tem primeru izhajajo iz načela največjih zmogljivosti, to je, da izberejo dvopolni avtobus, ozemljitve, pritrjene na stroje, pa so preprosto upognjene.

3-fazni priključek

V tem primeru boste morali uporabiti 4-polni bakreni glavnik, katerega trifazni kontakti se uporabljajo tako na strojih kot na RCD. Četrta "ničelna" vrstica se uporablja za povezavo z RCD, v območju "zemeljskih" kontaktov običajnih odklopnih naprav pa je preprosto upognjena. Pri nameščanju nekaterih avtomatskih naprav v kakršni koli situaciji so glavniki povezani z vsemi kontakti, vključenimi v vezje.

Povezovalni glavnik za odklopnike in RCD je priročen način za njihovo združevanje v eno strukturno enoto. Uporablja se lahko tako v standardnih razdelilnih omaricah zaprtega tipa kot na katerem koli drugem mestu, ki je rezervirano za namestitev stikalnih naprav.
