Kako najti uhajanje toka v stanovanju in v zasebni hiši

Ko je obremenitev v zaprtem električnem omrežju presežena, včasih pride do uhajanja toka. Obremenitev postanejo različni prevodni predmeti - človeško telo, baterije, kopalna kad, električni aparati. Previsok tok uhajanja je nevaren za življenje in lahko povzroči poškodbe gospodinjskih aparatov. Zaradi tega je vredno ugotoviti, kako pojav odkriti in se pred njim zaščititi.

Kaj je uhajanje toka

GOST 61140-2012 in 30331.1-2013 dajeta definicijo koncepta. Uhajanje toka je tok električnega toka v tla, odprte, prevodne, tujke ali zaščitne vodnike v normalnih delovnih pogojih.

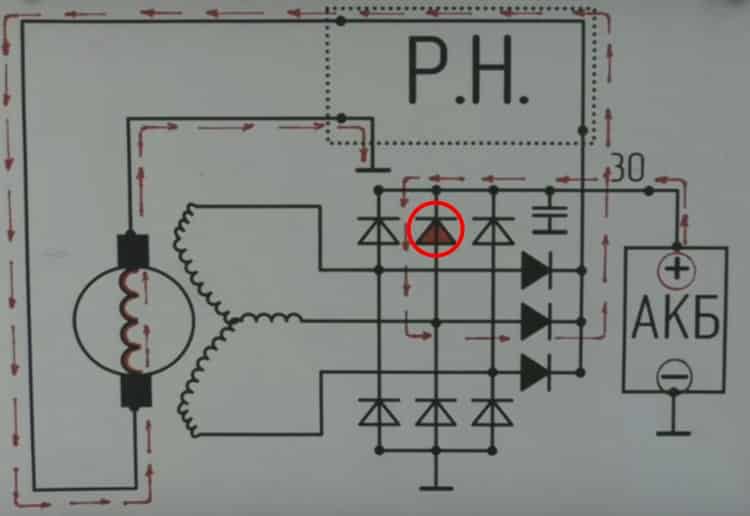

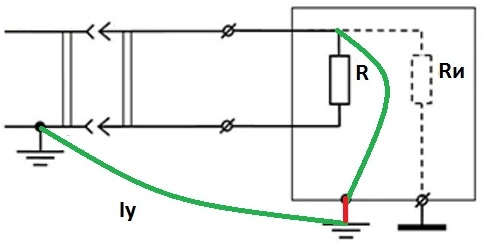

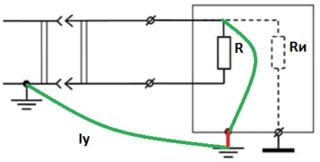

Tok je usmerjen od faze do zemlje po nepredvideni poti:

• ohišje gospodinjske opreme - pralni ali pomivalni stroji, kotli, električni štedilniki;
• kovinske cevi za vodovod ali plin;
• vlažen ometni sloj stanovanja ali hiše;
• druge prevodne poti.

Do pojava pride, ko je zaradi staranja poškodovana izolacija, preobremenjena oprema doma ali mehansko poškodovana napeljava.

Smer toka uhajanja

Smer tokov je odvisna od vrste ozemljitve:

• Izolirano nevtralno IT - puščanje poteka skozi izolacijsko plast do prevodnih elementov. Od njih se prek vodnikov preusmeri na območje trošenja.
• TN vezje s trdno ozemljeno nevtralno - uhajanje poteka skozi vodilo REN do vhodne zaščitne naprave.
• CT sistem - puščanje se pojavi skozi glavno izolacijo od živih do izpostavljenih prevodnih elementov. Tok je usmerjen skozi vodnik in ozemljitveno elektrodo na lokalno zemljo.

Smer in pot toka v tokokrogih IT in CT sta enaki.

Vzroki za uhajanje toka

Uhajanje se pojavi tudi, ko oprema deluje normalno, vendar se pojavi nevarnost, ko je meja diferenčnega toka presežena. Dovoljena stopnja se lahko poveča v več primerih.

Iz električnega aparata v stanovanju ali hiši

Na ohišju gospodinjskih aparatov (najpogosteje grelnik vode ali avtomatski stroj) se pojavi napetost. Razlog je poškodba grelnega elementa ali poškodbe izolacije. V trižilni ali dvožilni povezovalni shemi opreme se pojav kaže na različne načine:

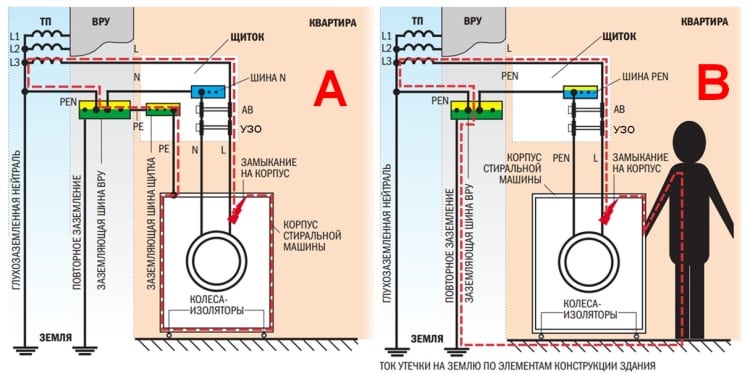

• Trižična povezava naprave po shemi TN-C-S. V primeru okvar ozemljenega ohišja se puščanje usmeri na PE vodilo. Aktivirana je elektromagnetna ali toplotna zaščita odklopnika na napajalnem vodu.
• Dvožična povezava naprave z ozemljitvijo tipa TN-C. Puščanje ne bo povzročilo sprožitve odklopnika in oprema bo še naprej delovala, dokler se ne ustvari diferenčni tok.Pojav se pojavi ob dotiku telesa, gradbenega elementa ali vodovodnih cevi. Prevodnik puščanja od naprave do tal bo oseba.

Največja nevarnost za življenje je dvožična povezava.

V skriti napeljavi v hiši ali stanovanju

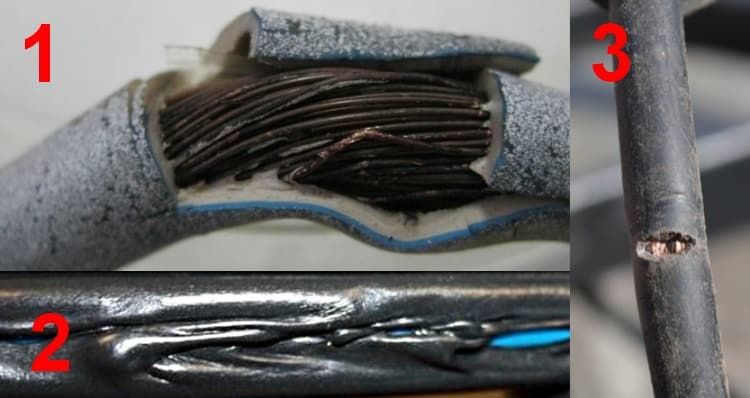

Če je ožičenje skrito, obstaja nevarnost poškodbe izoliranih kabelskih žil. Pojavijo se v naslednjih primerih:

• Prekoračitev standardne življenjske dobe. Stanovanje v stavbi, zgrajeni od 50. do 90. let 20. stoletja, je opremljeno z aluminijasto ali bakreno napeljavo. V skladu z VSN 58-88 se bakreni tokovni vodniki zamenjajo enkrat na 30 let, aluminij - enkrat na 30 let.
• Nepravilna uporaba. Preobremenitev napajanja vodi do segrevanja in uničenja izolacije napajalnega kabla.
• Mehanske poškodbe tokovnih vodnikov. Pojavijo se, ko je tehnologija namestitve pokvarjena ali so stene nepravilno vrtane.

Izolacija ima konstantno vrednost upora, vendar če obstaja sum na puščanje, jo je treba preveriti.

Zakaj je puščanje nevarno?

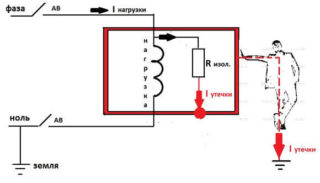

Če izolacijska plast izgubi upor, bo oseba, ki se dotika telesa gospodinjskega aparata, ovoja žice, vtiča, vtičnice, vodovodne ali ogrevalne cevi ali sten stanovanjske zgradbe, delovala kot prevodnik. Skozi njegovo telo bo uhajajoči tok stekel v tla. Obstaja nevarnost delne škode ali smrti.

Uhajanje toka bo vplivalo na kakovost porabe energije. Nekateri potrošniki morda ne delajo v hiši, vendar tudi če je oprema izklopljena, se bo poraba električne energije odražala na števcu električne energije.

Ozemljitev električnih naprav bo preprečila električni udar ob dotiku telesa.V tem primeru bo pritrdilna točka prevodnega kabla začela intenzivno proizvajati toploto, kar bo povzročilo požar v ožičenju.

Značilni znaki

Uhajanje toka lahko prepoznate po naslednjih znakih:

• rahlo mravljinčenje ob dotiku stene, cevi, gospodinjskih aparatov;
• povečana poraba energije brez očitnega razloga;
• začne izbijati čepe, ko je vklopljenih več naprav;
• motnje in hrup delujočega radia;
• električni aparati ne delujejo, ko so priključeni;
• električni udari v kopalnici med vodnimi postopki.

Če želite odpraviti pojav, morate ugotoviti njegov vzrok.

Kako preveriti in najti tok uhajanja z lastnimi rokami

Doma lahko uporabite preprosto metodo - preverjanje puščanja z merilnimi instrumenti.

Indikatorski izvijač

Z orodjem lahko najdete fazo na vodniških predmetih. S konico izvijača se dotaknite različnih področij. Če lučka zasveti, to pomeni razpad izolacijskega sloja.

Delo z multimetrom

Naprava se uporablja v načinu ohmmetra za razjasnitev vrednosti upora. Vklopiti boste morali multimeter, ga preklopiti na ohmmeter in s sondami pogledati indikatorje med ohišji opreme in vsakim od zatičev. Puščanje je označeno z vrednostjo, večjo od 20 mOhm.

Indikator, manjši od 5 mA, ni nevaren, če so električne naprave zanesljivo ozemljene.

Testiranje z megahmmetrom

Gospodinjske aparate bo treba izključiti iz električnega omrežja. Ker lahko naprava zazna poškodbe opreme, ki ni občutljiva na napetost, se je boste morali dotakniti s sondami. Z vrtenjem ročaja se ustvari napetost. Puščanje je zaznano, če je upor večji od 20 mOhm.

Z ostrim skokom napetosti s 500 na 1000 V elektronika z nizkim tokom odpove.

Kako ugotoviti, ali je električni aparat poškodovan

Naprave s kovinskim ohišjem postanejo življenjsko nevarne, če so izpostavljene fazni napetosti. Puščanje lahko določite takole:

• Z neonskim indikatorskim izvijačem se dotaknite nebarvanega kovinskega dela. Slaba svetloba kaže na puščanje. Test se izvaja na dveh polaritetah povezave.
• Izklopite opremo tako, da odstranite vtič iz omrežja. Stikalo v prostoru nastavite na način delovanja. Eno sondo multimetra se dotaknite naprave, drugo pa vtičnice. Meritve se izvajajo v obeh polaritetah.

Ne dotikajte se gospodinjskih aparatov z rokami.

Iskanje težav v električni napeljavi

Poškodovano skrito ožičenje pogosto povzroči električni udar med popravilom in zaključnimi deli. Prisotnost puščanja je mogoče enostavno preveriti s tranzistorskim radiom.

Naprava je konfigurirana za zajemanje srednjih in dolgih valov ter poslušanje postaje v tihem načinu. Radio prižgejo na vso glasnost in začnejo iskati skoraj po steni. Hrup zvočnikov in motnje v ozadju kažejo na poškodovano komunikacijo.

Zaščitna oprema

Da bi se zaščitili pred električnim udarom in gospodinjskimi aparati pred okvarami, se uporabljajo naslednje zaščitne metode:

• ozemljitev vseh gospodinjskih aparatov in naprav;
• namestitev SHDUP (dodatno vodilo za izravnavo potenciala) v kopalnici;
• namestitev RCD, ki se odziva na skupne odčitke približno 100 mA in hitro izklopi naprave;
• namestitev odklopnika, ki odklopi električno energijo samo na poškodovanih območjih;
• zamenjava priključnih letev v panelu in povezava le-teh s kakovostnimi sponkami;
• polaganje novega električnega voda s kakovostno izolacijo.

Organiziranje zaščite zahteva skladnost z varnostnimi standardi in strokovnim znanjem, zato boste potrebovali pomoč strokovnjakov.

Zaznavanje tokovnega uhajanja bo zaščitilo osebo pred poškodbami ali smrtjo in preprečilo okvare opreme. Neodvisne spremembe je treba izvesti v skladu z varnostnimi ukrepi, obrambno linijo pa je treba organizirati z vključevanjem usposobljenih električarjev.
