Kako ugotoviti zlomljeno električno napeljavo v steni pod ometom

Če so žice vgrajene v steno, to ne pomeni, da so zaščitene pred poškodbami in poškodbami celovitosti izolacijske plasti. Če pride do težav, lahko ne le ostanete brez elektrike, ampak se lahko zapletete tudi v požar. Če želite obnoviti trenutno oskrbo in odpraviti težavo, morate vedeti, kako najti prekinitev ničle v skritem ožičenju in fazi, kako odpraviti težavo z minimalnimi finančnimi in fizičnimi stroški.

Načini iskanja pečine

Obstajata induktivna in akustična metoda za določanje prekinitve skritih komunikacij. Za njihovo izvedbo boste potrebovali naslednja orodja:

• slušalke (slušalke);
• zvočna signalna naprava;
• generator, ki je povezan z žico.

Z zgoraj opisanimi napravami med iskanjem natančno poslušate ožičenje, skrito v steni. Takoj ko se zazna poškodovano območje, se v slušalkah zasliši oster in izrazit klik.Za delovanje je pomembno, da opremo pravilno konfigurirate na zahtevano frekvenco.

Bistvo indukcijske metode je priključitev na napajalni kabel generatorja. Takoj, ko je na njem nastavljena stopnja obremenitve, bo testiranje izvedeno podobno kot prejšnja metoda z uporabo signalne naprave in slušalk. Razlika je v tem, da se bo zvok ves čas iskanja slišal v slušalkah, ko bo prelomna točka najdena, pa se bo okrepil.

Znaki prekinitve ožičenja

Če je v hiši delna izguba električne energije, se je najverjetneje zlomila skrita žica. To lokacijo lahko nakazuje tudi pomanjkanje napetosti v vtičnicah, ki se nahajajo na istem območju, ali manjkajoča osvetlitev.

Tudi kršitev celovitosti žic spremlja iskrenje kabla, dim in sproščanje izrazitega vonja po zažganem. Vzrok iskrenja ni le kršitev celovitosti tokovnih vodnikov, temveč tudi izbira nizkokakovostnega ali neprimernega izolacijskega materiala v posameznem primeru. Začne se topiti.

Poškodba se pojavi na katerem koli segmentu jedra. Najpogosteje se zlomi pojavijo na mestih, kjer je kabel pretrgan iz vtičnice ali stikala, pa tudi na območjih med razdelilno ploščo s svetilkami in električnimi napravami.

Vzroki za zlom električne žice

Če upoštevate vsa pravila za uporabo električne napeljave, gospodinjskih aparatov in električnih naprav, lahko električno omrežje traja več desetletij. S hitrim naraščanjem števila električnih naprav doma in v službi pa so električne poškodbe vse pogostejše.

zapravljen. Glavni razlogi za pojav:

• Dolgotrajno delovanje kabla. Dolga leta lahko ožičenje deluje produktivno in gladko, vendar se po določenem času material, iz katerega je izdelan kabel, začne slabšati. V takšnih primerih se omrežja sesujejo v zavoje in pojavijo se puščanja. Takšne kršitve neizogibno vodijo najprej do prekinitev, nato pa do popolne zatemnitve.

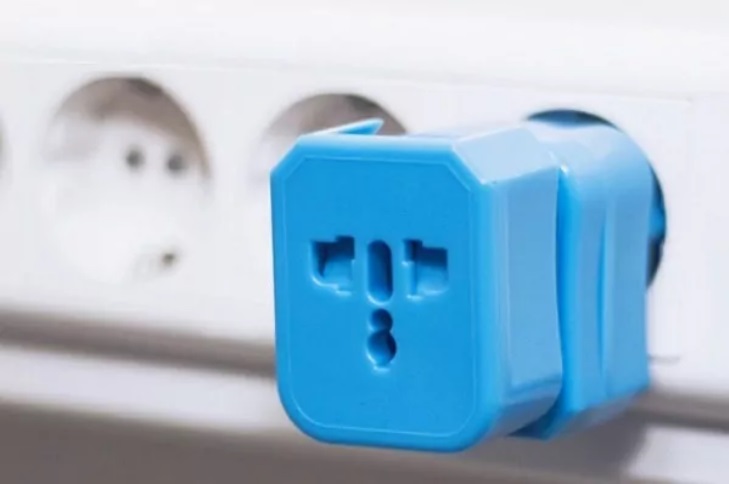

• Nepravilna uporaba adapterjev. Motnje v električni napeljavi so lahko posledica nepravilne uporabe T-cev ali podaljškov. To je na primer mogoče opaziti, ko je hkrati priključenih več močnih gospodinjskih aparatov - pralni ali pomivalni stroji, hladilniki, vrtalniki itd.
• Mehanske poškodbe. Če ne poznate diagrama, po katerem je ožičenje položeno, lahko med popravilom s svedrom ali kladivom pri zabijanju žebljev poškodujete celovitost žice, jo zlomite in povzročite kratek stik. Tudi manjše poškodbe se bodo čez čas pokazale.

• Slabo izvedena električna napeljava ali uporaba pokvarjene žice. Poškodovani in okvarjeni kabli so nagnjeni k pregrevanju, kar prej ali slej povzroči usodne posledice. Prav tako se lahko žične niti nenadoma zlomijo zaradi močnega napetostnega sunka.

V vseh naštetih primerih je treba takoj poiskati lokacijo poškodbe in jo sanirati.

Postopek za ugotavljanje pretrganega ožičenja v steni

Iskanje mesta poškodbe, ne glede na vzrok težave, poteka v naslednjem vrstnem redu:

1. Najprej morate izklopiti napeljavo. Če želite to narediti, izklopite samodejno stikalo (stikalo).
2. Včasih je treba zmanjšati stopnjo upora izolacijskega sloja ožičenja;

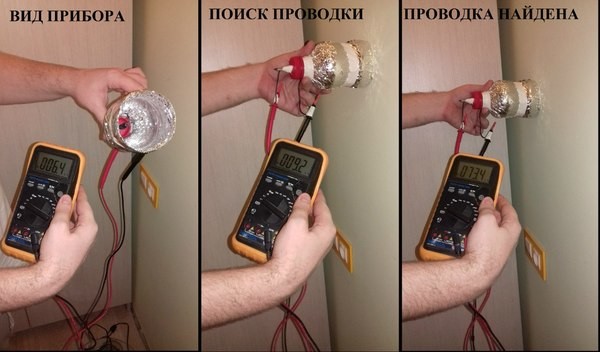

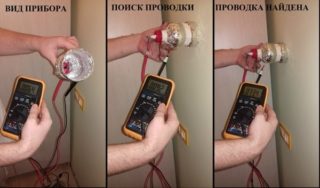

3. Za iskanje poškodovanega območja se zatečejo k indukcijskim ali akustičnim metodam; oborožite se tudi z običajnim gospodinjskim multimetrom in tranzistorskim sprejemnikom.

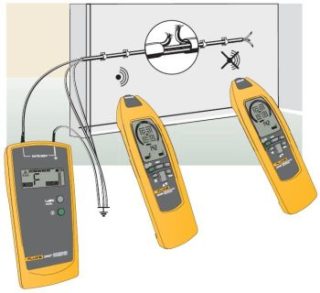

4. Za lažje iskanje se električarji poslužujejo tudi lokatorjev. Te naprave, ki imajo različne modifikacije, vam omogočajo, da natančno določite pot, po kateri je položen kabel, poiščete vse vodnike, ki nosijo tok, in tudi ugotovite, ali so pod napetostjo ali ne. Nekateri modeli jih uporabljajo skupaj z generatorji za povečanje učinkovitosti.

Izumila so se inovativna električna omrežja, opremljena z linijami svetilnikov. Ta način namestitve se aktivno uporablja v Evropi in Ameriki. V Rusiji ta metoda še ni postala razširjena. V tem primeru, če je celovitost žice kršena, bo lokator na podlagi signala svetilnika hitro in z visoko natančnostjo določil lokacijo preloma.

Odpravljanje težav med razvodno omarico in vtičnico

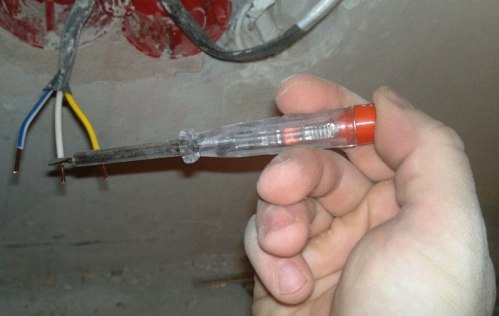

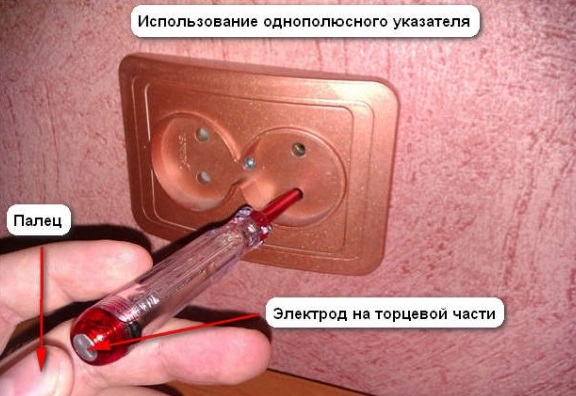

Če je bila celovitost žice med razvodno omarico in stikalom, svetilko ali vtičnico prekinjena, morate uporabiti enopolni indikator napetosti - indikator. Z njegovo pomočjo je mogoče z visoko natančnostjo določiti prisotnost ali odsotnost napetosti.

Najprej morate odpreti stikalo, vtičnico in v izklopljenem položaju preveriti napetost na kontaktih. Če manjka, je poškodovano območje med stikalom, vtičnico in škatlo.

Če je prisotna "faza", se napetost preveri na svetlobni napravi v položaju vklopa stikala. Če na vseh vodnikih ni napetosti, se poškodba nahaja med razvodno dozo in svetilko.

Iskanje točne lokacije

Ko ugotovijo približno lokacijo, kjer se nahaja pretrgana žica, začnejo temeljito iskanje. Točno lokacijo okvare lahko najdete na različne načine.

Odpiranje sten med prenovo

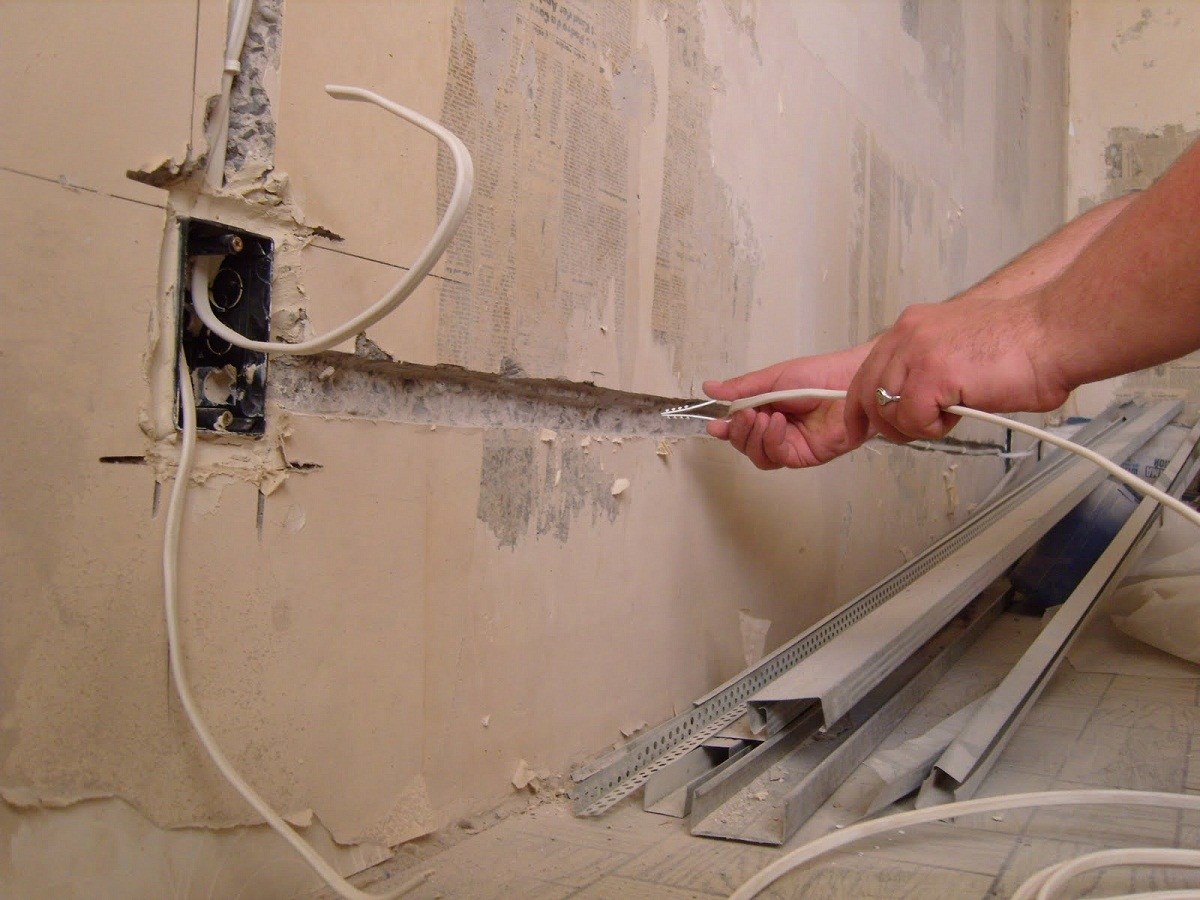

Najenostavnejši in najučinkovitejši način za preverjanje stanja ožičenja in odpravo raztrganin je popolno čiščenje sten zaključnih materialov. Samo v tem primeru se lahko podrobno seznanite s stanjem utorov, ki so bili izdelani posebej za skrito ožičenje. Od ostalih površin se razlikujejo po barvi, nanje pa se dodatno nanese več slojev kita.

Ta metoda je priporočljiva le med večjim remontom, ki ga spremlja popolna demontaža vseh dekorativnih premazov.

Logične metode iskanja

Če lastnik bivalnega prostora nima diagrama električnega omrežja, ga je mogoče ponovno ustvariti z logičnimi metodami. Morate se seznaniti z osnovnimi načeli polaganja električnih komunikacij:

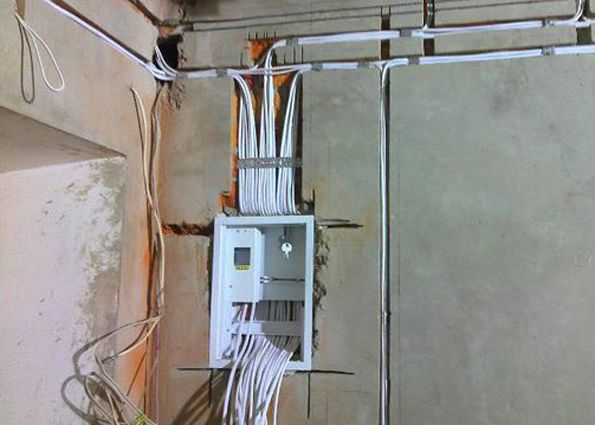

• Najpogosteje se ožičenje izvaja v intervalih 10-15 cm od stropa ali tal (prva možnost je pogostejša).
• Montaža električnih komunikacij se izvaja strogo vzdolž navpičnih in vodoravnih utorov. Napake so možne, a majhne.
• Komunikacijske linije, ki se nahajajo nad stikali in vtičnicami, so vedno položene naravnost navzgor.V teh prostorih je prepovedano zabijanje žebljev ter uporaba svedrov in vrtalnih kladiv.

Na podlagi lokacije stikal in vtičnic v stanovanju ali hiši lahko z visoko natančnostjo ponovno ustvarite električni komunikacijski tokokrog.

Iskanje električne napeljave v preventivne namene

Kot kaže praksa, najpogosteje prebivalci hiše ali stanovanja začnejo iskati žice v stenah šele, ko se pojavijo težave. Preventivno pa je treba poznati tudi lokacijo avtoceste.

• Pri nakupu novega doma je priporočljivo ustvariti podroben diagram ožičenja, tako da med popravili ni poškodovana njegova celovitost.
• Pred izvedbo načrtovane prenove pripravite načrt. Pri kakršnih koli manipulacijah, tudi z notranjimi stenami, je zelo pomembno upoštevati lokacijo električnih komunikacij.
• Pri obešanju dodatkov, svetilk in slik je pomembno vedeti tudi, kje potekajo prevodne žice, sicer bo zabijanje žebljev povzročilo težave.

Za ponovno ustvarjanje poti električne poti je priporočljivo uporabiti enega od načinov iskanja prelomnih točk ali prositi za diagram prejšnjih lastnikov, če je ohranjen.

Odprava pretrganih ničelnih in faznih žic

Izločanje faznega prevodnega jedra poteka po naslednjem algoritmu:

1. Fazna žica je brez napetosti.
2. S pomočjo gradbenih orodij se zaključni materiali odstranijo s površine sten. Pomembno je, da očistite območje v bližini daljnovoda za 10-15 cm.
3. Poškodovano jedro je ločeno od omrežja. Pomembno je, da se ne dotikate izolacijskega materiala na drugih sosednjih kablih.
4. Priporočljivo je, da bakrene vodnike povežete s spajkanjem.Pri restavriranju je priporočljiva tudi uporaba termoskrčljivih ali PVC cevi.

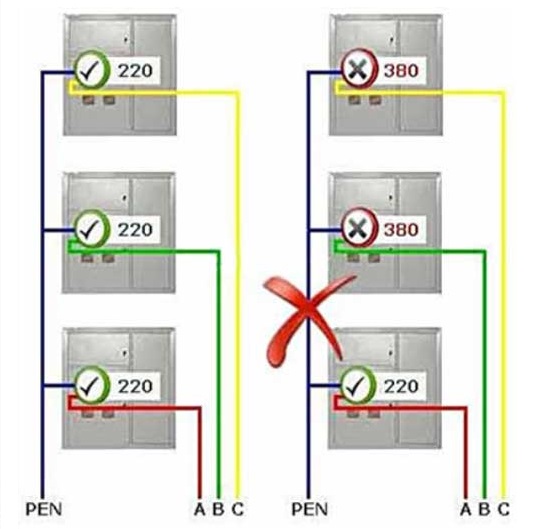

Če je ničelni kabel poškodovan, ga je treba odklopiti z vodila in na njegovo mesto pritrditi fazni vodnik. Nadalje je algoritem enak obnovitvi fazne žice.
