Shema povezave za zvonec v stanovanju - žično, brezžično

Skoraj v vsakem domu je nameščen zvonec, ki lastnike obvesti o prihodu gostov. Kljub preprostosti zasnove se oprema vsako leto posodablja in dopolnjuje z različnimi funkcijami. Vidite lahko, kdo je prišel, tudi z velike razdalje, izberete določeno melodijo in izkoristite še vrsto drugih uporabnih stvari. Bolj zapletena kot je uporabljena naprava, težje je priključiti električni zvonec v stanovanju.

Kaj so zvonci?

Obstaja veliko modelov, od katerih ima vsak svoj način povezave, načelo delovanja in razpoložljive funkcije. Vsi ti parametri bodo na koncu vplivali na stroške kupljene naprave.

Obstajajo tri glavne možnosti za način povezave:

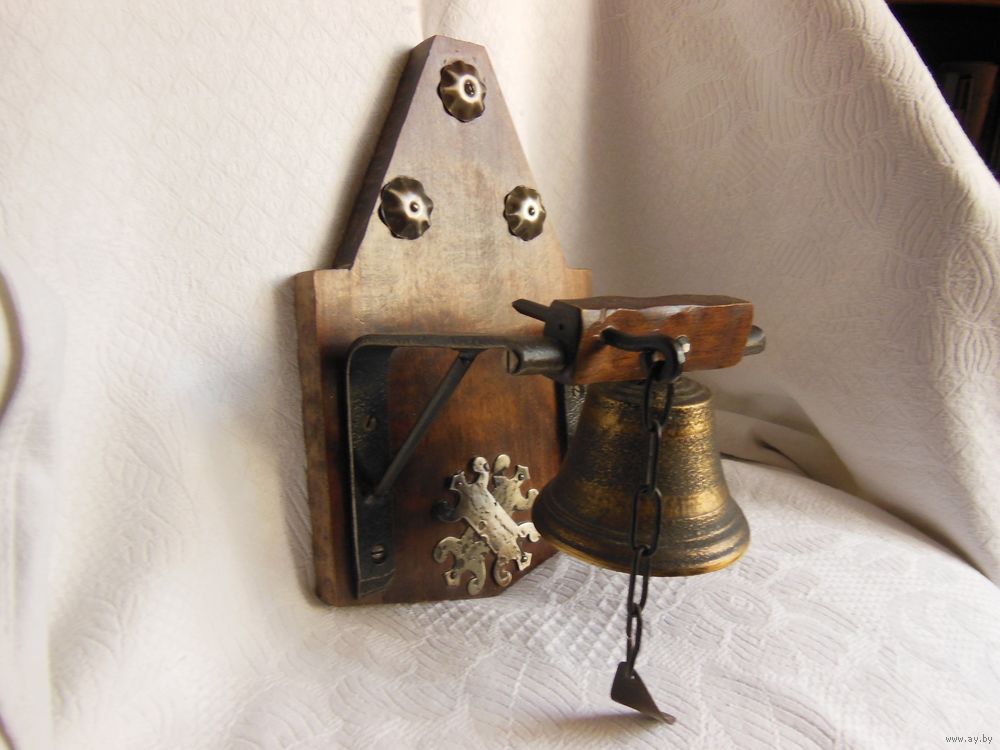

• Mehanski. V veliki večini primerov opravljajo dekorativno funkcijo. Nahajajo se na hodniku ali na fasadi. Začutijo se, ko oseba poskuša odpreti vrata ali se dotakne jezika zvonca.

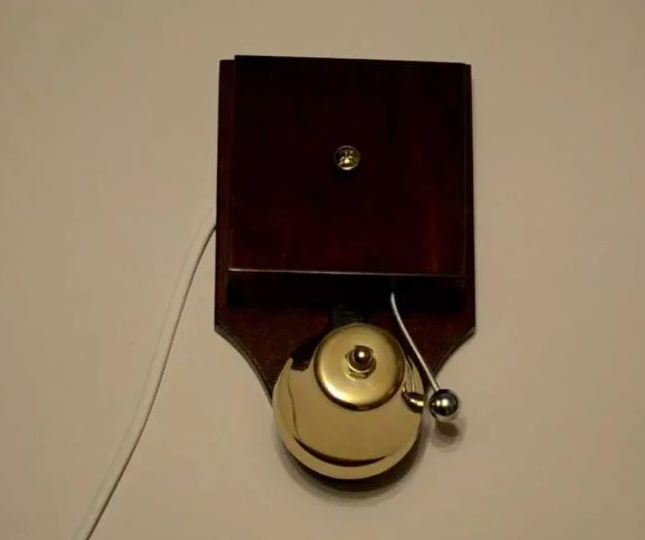

• Elektromehanski. Naprednejši model prejšnjega tipa, ki ima precej preprosto, a bolj priročno zasnovo, ki vključuje gumb za dajanje signala, ki se nahaja zunaj hiše ali stanovanja.Zraven je še resonator, ki je nameščen v dnevni sobi in električni kabel, ki povezuje oba dela naprave.
• Elektronski. Najnaprednejša različica, ki je sestavljena na osnovi mikrovezij in je opremljena z vgrajenim zvočnikom. Raznolikost zvokov, ki jih lahko proizvaja takšna oprema, ni omejena. Uporaba elektronike tudi razširi razpoložljiv seznam funkcij takšnih naprav.

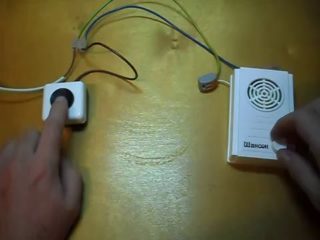

V prodaji najdete žične in brezžične elektronske klice. Prvi tip je povezan skoraj na enak način kot večina elektromehanskih naprav. Vendar pa lahko najdete modele, ki so dodatno opremljeni z zaščito v obliki napajanja iz 12 voltov ali z uporabo baterij. Priključiti jih je treba prek specializiranega padajočega transformatorja ali napajalnika. Gumb v takšnih napravah prekine nizkonapetostni signal namesto faze.

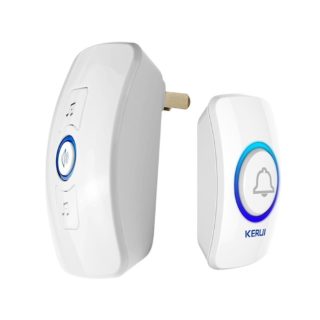

Brezžični klici so enostavni za uporabo, vendar gumb oddajnika pogosto zahteva stalno posodabljanje avtonomnega napajanja in mora biti nameščen na območju, ki ne bo motilo prenosa signala v napravo. Nekateri brezžični modeli delujejo, ko so priključeni na standardno omrežje 220 V, na običajno vtičnico, medtem ko je treba baterije v gumbu občasno zamenjati. Drugi modeli imajo oba elementa z lastnim napajanjem.

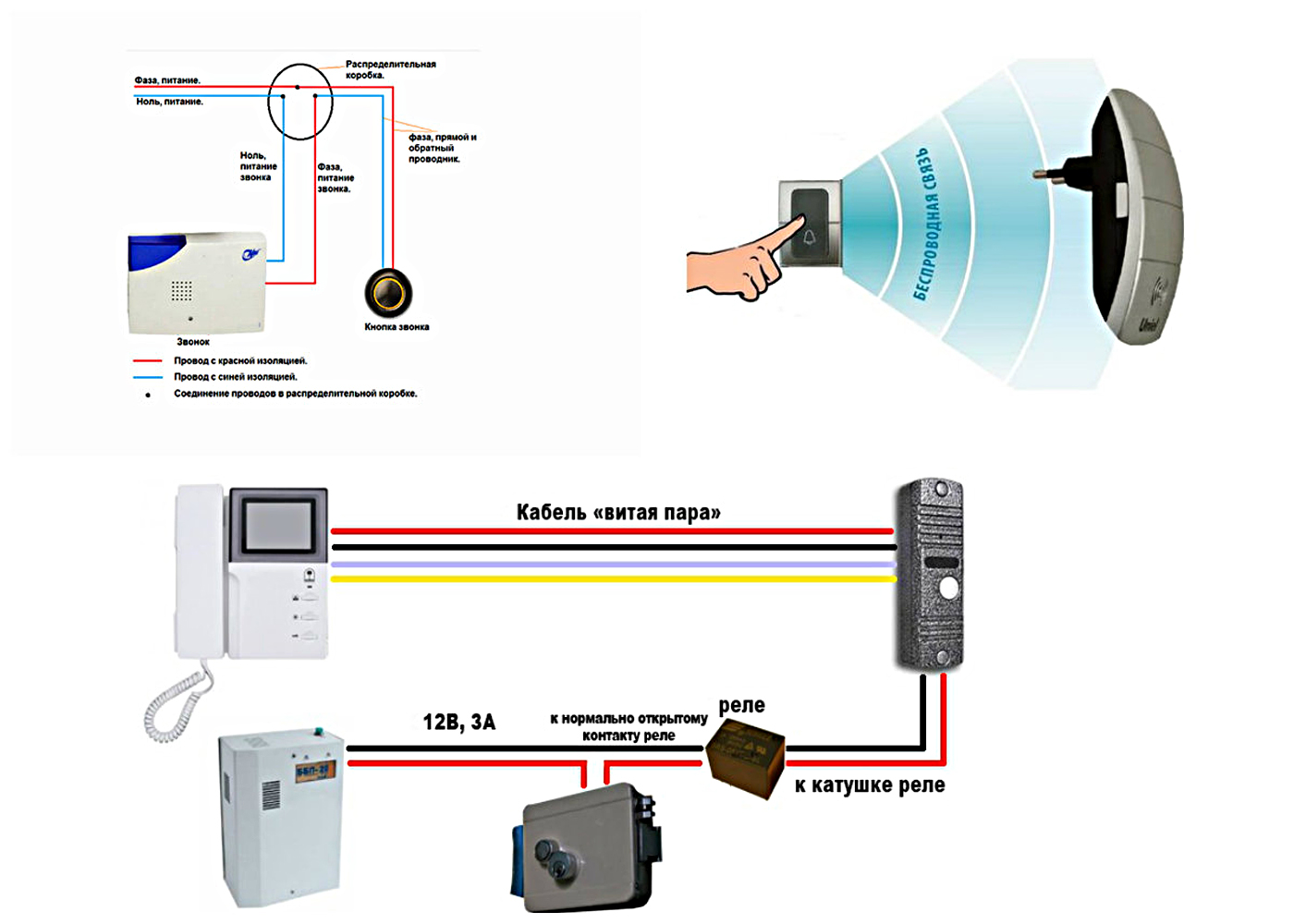

Sodobni žični in brezžični klici so postali polnopravni varnostni sistem, ki v svoji zasnovi vključuje uporabo naprav za snemanje zvoka in video nadzor.V zvezi s tem se bo shema ožičenja za žični zvonec spremenila glede na to, katere dodatne naprave bodo uporabljene v povezavi z njim.

Obstaja več modelov, ki na daljavo odprejo vrata ali nihajno odprejo vhodna vrata. To je precej priročna funkcija za zasebni dom.

Če morate brezžični klic povezati s stanovanjem z video nadzorom, bo postopek veliko bolj zapleten. Bolje je, da delo zaupate strokovnjakom, ki bodo kasneje sodelovali pri vzdrževanju opreme.

Kako namestiti in povezati klic

Če želite povezati žični zvonec ali brezžično napravo, morate preučiti značilnosti izbrane zasnove, pa tudi vrsto sobe.

Brezžično

Brezžične naprave je najlažje povezati, še posebej, če nameravate namestiti napravo, ki bo priključena neposredno na električno vtičnico. V tem primeru boste morali gumb pritrditi na steno ali okvir vrat blizu vhodnih vrat. Odvisno od materiala, iz katerega je izdelana podlaga, boste morali za pritrditev uporabiti samorezne vijake ali ustrezne moznike.

Dovolj je, da se odločite, kje v hiši je najprimernejše mesto za gumb. Po tem se naprava sama nanese na površino stene in skozi luknje za pritrdilne elemente se namestijo oznake. Z vrtalnim kladivom se izvrtajo luknje, v katere boste morali zabiti pritrdilne elemente in priviti gumb z vsemi baterijami. Če je gumb nameščen na leseno površino, je postopek enostavnejši, saj potrebujete le samorezne vijake.

Glavna enota je priključena na vtičnico. Običajno je ena od vtičnic na hodniku izbrana na najmanjši razdalji od gumba.

Brezžični zvonec je optimalna rešitev za zasebni dom, saj namestitev takšne opreme ne zahteva polaganja električne napeljave po celotnem dvorišču. V tem primeru morate upoštevati nekatere omejitve:

• Pri izbiri naprave je treba upoštevati dejstvo, da bo gumb nameščen na ulici. Če je stopnja zaščite nezadostna, se lahko sam gumb ali njegovi napajalni elementi zlomijo zaradi visoke vlažnosti ali močnih temperaturnih sprememb.
• Med gumbom in zvoncem ne sme biti kovinskih ali betonskih ovir, saj lahko blokirajo signal in zvonec ne bo deloval.
• Pri izbiri brezžičnega klica je pomembno natančno prebrati vse tehnične lastnosti modela, pogledati obseg zanesljivega sprejema signala, ki je v večini primerov znotraj 80-100 metrov, kar je povsem dovolj za normalno delovanje v zasebnem okolju. domov.

Namestitev brezžičnega zvonca ni težavna, v nekaterih primerih pa so takšne naprave manj zanesljive. Zahtevajo tudi občasno zamenjavo vira napajanja.

Žično

Razlika med stanovanjem in zasebno hišo pri namestitvi žičnega klica je izključno v dolžini kabla. Če nameravate takšno napravo namestiti v stanovanje, morate pritrditi gumb blizu vrat, kot je to v primeru brezžične možnosti. Vendar pa mora biti priključen na kabel, ki ga vnesete v dom skozi luknjo, narejeno v steni ali okvirju vrat. Prepričati se morate, da so žice zaščitene in da do njih ni odprtega dostopa.

Če žico napeljemo na leseno škatlo, se na odseku stene, ki poteka med njima, previdno naredi utor, ki se nato zatesni. Po želji lahko glavno enoto namestite na katero koli priročno mesto v prostoru. Praviloma je to stena hodnika. Znotraj stanovanja se lahko vse žice skrijejo tudi v izdelane utore, včasih pa se uporablja možnost s kabelskim kanalom v obliki neke vrste plastične škatle, ki je zasnovana za varno namestitev električne napeljave.

V zasebnem domu je težje namestiti opremo, če morate namestiti gumb na vrata. Potegniti boste morali zelo dolgo žico, opremljeno z izolacijo v obliki posebne valovite cevi, ki zagotavlja zaščito pred vlago, temperaturnimi spremembami in sončno svetlobo. Pri nakupu kabla v trgovini morate prodajalca vprašati, ali je zasnovan za uporabo na odprtih območjih. Nekateri proizvajalci izdelujejo izdelke izključno za notranjo namestitev.

Postopek povezave:

1. Hiša je popolnoma brez napajanja prek odklopnikov na razdelilni plošči.
2. Ohišje glavne enote se odpre.
3. Konci priključnega kabla se previdno odstranijo, nato pa se eden od njih položi v utor do zvonca, drugi pa na mesto, kjer je načrtovana namestitev gumba.
4. Ničelna žica je povezana s tisto, ki bo šla do zvonca skozi terminal.
5. Fazna žica je podobno kombinirana z žico, ki gre do gumba. Drugi vodnik tega kabla bo treba priključiti na drugo žico, ki gre neposredno do samega zvonca.
6. Oba kabla, ki vodita do gumba, sta previdno ogoljena in nato vpeta v sponke. Sam gumb je sestavljen, saj z njim ni treba več delati.
7. Kabli, ki gredo do zvonca iz razvodne omarice, morajo biti vpeti v sponke in kombinirani s tistimi, ki prihajajo iz telesa zvonca.

Nekateri obrtniki raje uporabljajo zavoje namesto terminalov, vendar je ta možnost optimalna le, če obstajajo kontaktni pokrovčki. Možnost s terminali je bolj dostopna in zanesljiva, saj klici niso podvrženi velikim obremenitvam.
