Vse pogostejši primeri izpadov električne energije, pa tudi potreba po priključitvi potrošnikov na 380 voltov, prisilijo prebivalce zasebnega sektorja k uporabi trifaznega generatorja. V tem primeru morate ugotoviti, kako priključiti električni generator na omrežja podeželske hiše z uporabo opreme, nameščene v njih. Da bi rešili težavo, se morate seznaniti z več metodami vključevanja, ki jih uporabljajo prebivalci zasebnih gospodinjstev.
Vrste generatorjev
Glede na vrsto goriva, ki se uporablja v enoti, so lahko vse znane generatorske naprave:
- bencin;

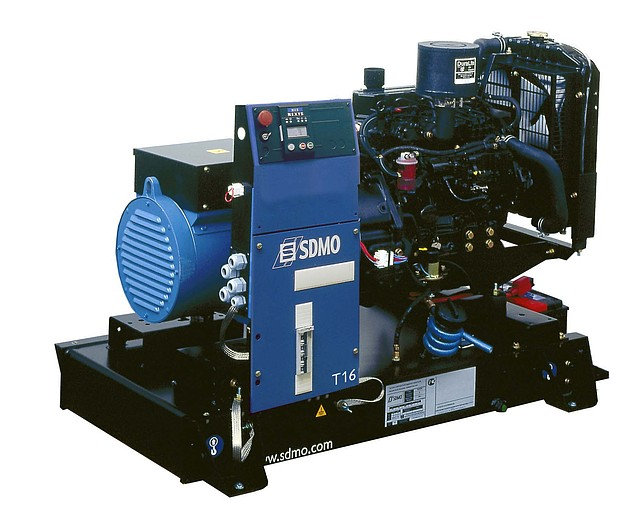

- dizelsko gorivo;
- enote, ki delujejo na plin ali les.

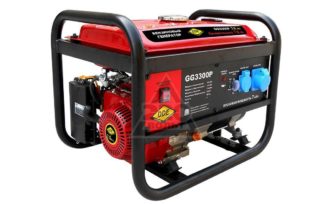

Prvi dve možnosti pritegneta pozornost uporabnikov, ki so za osnovo vzeli že pripravljen motor, ki deluje na bencin ali dizelsko gorivo.
Naprave na plin in drva so pri domači uporabi manj učinkovite in se uporabljajo izjemno redko.
Po namenu so znani vzorci generatorjev trifaznega toka razdeljeni na glavne in rezervne enote.Vprašanje, kako se povezati z gospodinjskim omrežjem, zadeva oba modela.
Naprava in glavni parametri generiranja

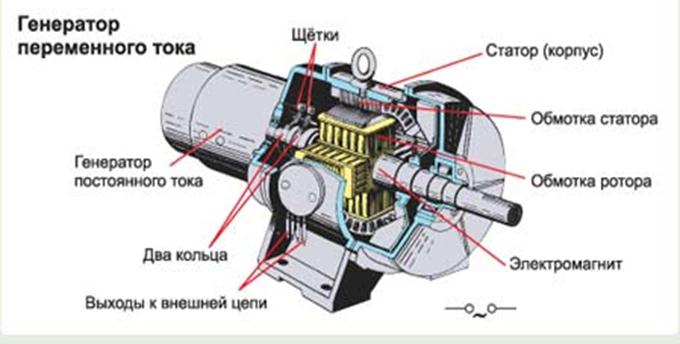

Trifazni generator je naprava, ki deluje na principu pretvarjanja mehanske energije vrteče se gredi v električno. Poleg gibljivega dela, povezanega s pogonom, je sestavljen iz treh tuljav, sestavljenih iz številnih navitij in nameščenih na jedru statorja. V brezkrtačnih generatorjih, ko se rotor vrti, se v tuljavah inducira EMF, katerega parametri ustrezajo standardom 3-faznega omrežja. To pomeni naslednje:
- nastale napetosti imajo sinusno obliko;
- amplituda vsake od 3 faz je 220 voltov;
- napetost med njima je 380 voltov;
- frekvenca generiranih nihanj – 50 Hz.
Konstrukcijska značilnost takšnih enot je fazni premik za 120 stopinj.
Izmenična napetost se napaja iz statorskih tuljav v servisirano linijo, ki ji zagotavlja potrebno moč 380 voltov.
Kako izbrati pravi trifazni generator
Pri izbiri enot z blagovno znamko boste morali upoštevati naslednje značilnosti:
- vrsta nosilca energije;
- izhodna moč naprave;
- razpoložljivost dodatnih funkcij.
Vrsta goriva je izbrana ob upoštevanju posebnih pogojev delovanja (priročnost shranjevanja goriva v stanovanjski stavbi). Izhodna moč kupljene enote je izbrana ob upoštevanju pričakovane obremenitve; ta številka se giblje od 5 do 6 kW za vsako enofazno vejo. Pri seznanjanju z dodatnimi funkcionalnostmi je posebna pozornost namenjena naslednjim funkcijam:
- nastavitev parametrov trifazne napetosti (zlasti njegove oblike);
- možnost priključitve dodatnih vodov (obremenitev);
- prisotnost elektromagnetnega rele-regulatorja.
Pomembno je zagotoviti, da ima izbrani model indikatorske naprave, ki vam omogočajo vizualno spremljanje ravni vsake napetosti.
Sheme povezav
Ko so rešili pomožna vprašanja, nadaljujejo neposredno s priključitvijo generatorja na servisno linijo.
Priključitev preko dodatnega razdelilnega stroja
Priključni diagram za stroje iz linije in generatorja je skoraj enak, kar vam omogoča, da v obstoječem trifaznem električnem omrežju ne spremenite ničesar. Ta pristop k povezovanju zasebnega doma z omrežjem je najbolj zanesljiv in zagotavlja uspešno delovanje opreme, povezane z njim. Če ga želite izvesti, boste morali izvesti naslednje operacije:
- Izklopite 380-voltni vhodni odklopnik tako, da izklopite domače omrežje.
- V ploščo namestite nov 4-polni odklopnik, katerega izhodne sponke so povezane z odseki vodnikov na vhodne kontakte vseh linearnih naprav.
- Kabel iz izhoda generatorja s 4 jedri (3 faze in nič) se napaja na nov stroj in vsako od njih je priključeno na ustrezen terminal.
Če je RCD nameščen nadalje v skladu s shemo, se pri preklopu upošteva ožičenje vodnikov, ki so nanj priključeni (vsaka od 3 faz in nič).

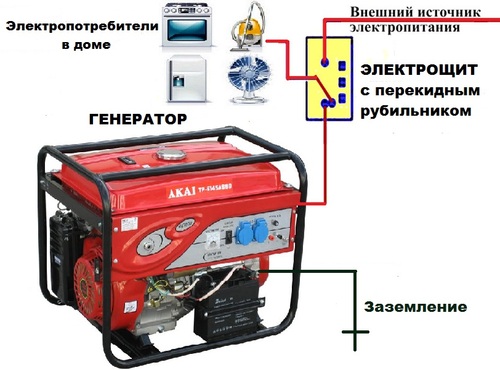

Povezava preko stikala
Preklopno stikalo je isto stikalo, vendar ima tri položaje. Pri uporabi so zbiralke iz generatorske naprave priključene na en sklop polov, napajalni vodniki iz visokonapetostnega voda pa na drugega.Osrednji kontaktni sklop stikala, vodniki iz katerega gredo neposredno do bremena, se izmenično vrže proti vhodu iz eksploziva ali na napajanje generatorja. V srednjem položaju stikala je celotno domače omrežje popolnoma izklopljeno.

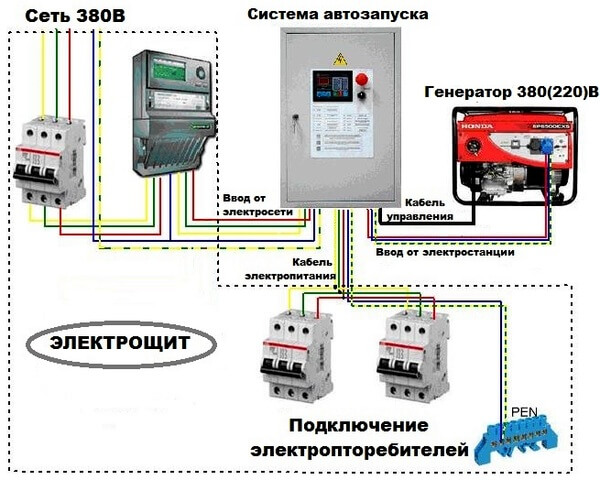

Avtomatsko preklopno vezje
Možno je, da se znebite potrebe po ročni izbiri vira napajanja z uporabo samodejnega preklopnega vezja za obremenitev, ki je nanj priključena. Sestavljen je najmanj iz krmilnega modula in dveh zaganjalnikov (kontaktorjev) s prečno povezavo. Prvo od teh vozlišč, izdelano na osnovi mikroprocesorja, polprevodniških tranzistorjev ali analognih mikrovezij, opravlja naslednje funkcije:
- prepoznavanje situacije z izgubo električne energije v glavnem napajalnem vodu;
- naknadni odklop potrošnika od njega;
- preklop na pipo iz 3-faznega generatorja.
Med delovanjem modula, ki prepozna izpad centralnega napajanja, se ustvari pravokotni impulz, ki pride do aktuatorja (kontaktorske tuljave). To vodi do samodejnega preklopa stikala v način delovanja iz avtonomnega generatorja. Ko se glavno napajanje ponovno vzpostavi, drugi krmilni impulz premakne sistem v prvotni položaj.
Skozi vtičnico
Če želite generator povezati z domačim omrežjem prek vtičnice, se morate natančno seznaniti s funkcijami uporabe te metode. Kljub svoji preprostosti in enostavnosti povezave ima ta možnost veliko negativnih vidikov, izraženih na naslednji način:
- potreba po nenehnem zagotavljanju, da je uvodni stroj izklopljen;

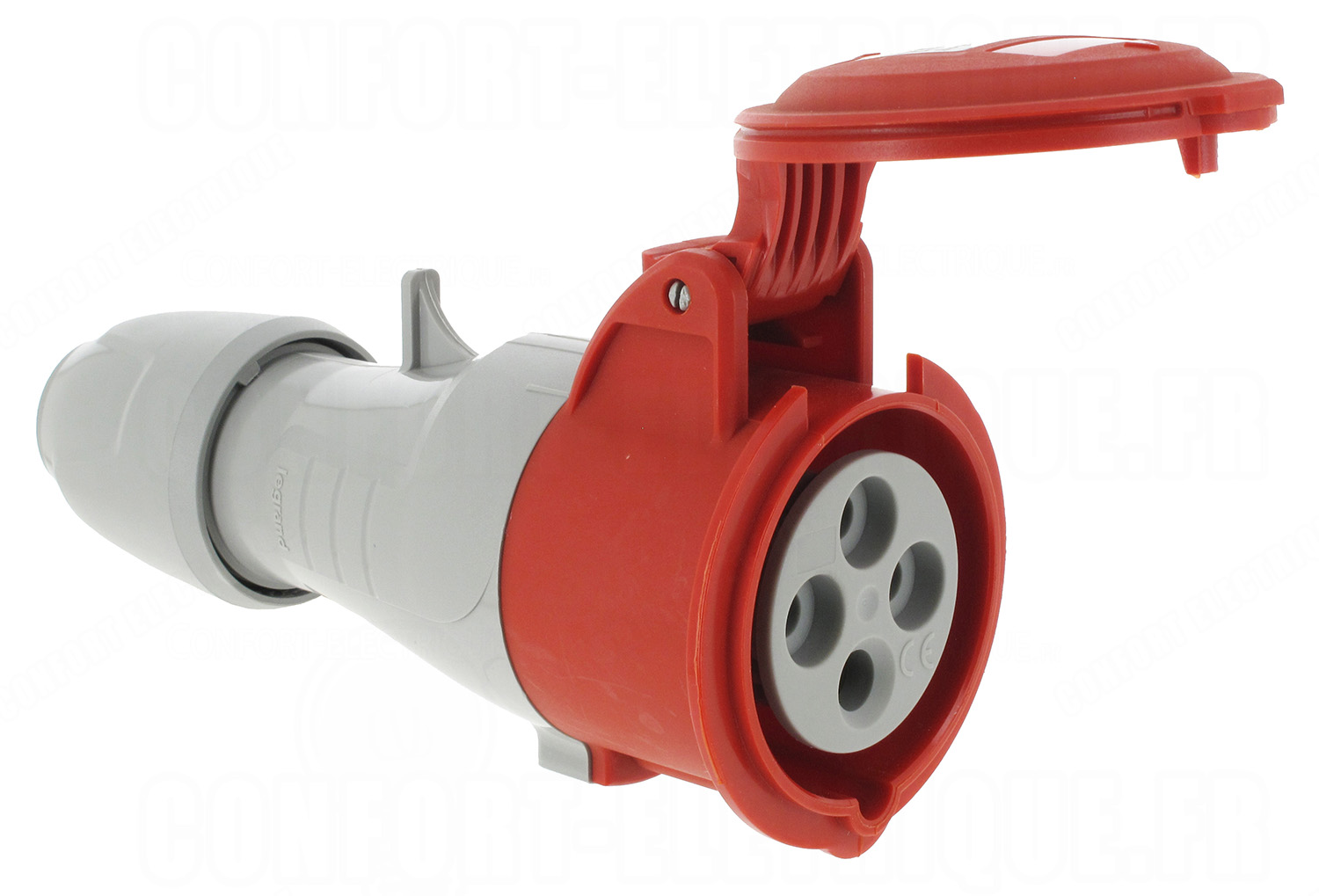

- potreba po nakupu posebne 4-polne vtičnice, zasnovane za visoke tokove;
- omejitve obremenitve, priključene na generator.
Metoda vtičnika je najslabša od vseh možnih. Njegova uporaba je nesprejemljiva pod nobenim pogojem.
