Kako priključiti in konfigurirati brezkontaktno stikalo za luči

Brezkontaktna stikala za luči odpravljajo dotikanje gumbov z rokami. Brezžično stikalo deluje na daljavo s prenosom signala na sprejemnik. Večnamenska naprava olajša proces nadzora osvetlitve in omogoča nadzor njene jakosti. Namestitev ne traja veliko časa in jo je enostavno narediti sami.

Zasnova in princip delovanja

Brezkontaktno stikalo je opremljeno z dvema delovnima enotama - oddajnikom in sprejemnikom.

Funkcije sprejemnika

Sprejemnik je radijsko voden rele, ki sprejme signal in sklene galvanski krog. Mehanizem je nameščen ob svetilki ali znotraj območja pokrivanja oddajnika. Za nadzor uporabljate daljinski upravljalnik, radijske valove ali aplikacijo za pametni telefon ali tablico, ki deluje z Wi-Fi.

Sprejemnik se lahko montira v spuščen strop, lestenec, talno svetilko, svetilko, razdelilno omarico.

Posebnosti delovanja oddajnika

Naprava deluje brez priklopa na električno omrežje in je združljiva z LED in žarnicami z žarilno nitko. Proračunski modeli uporabljajo baterijo, "napredni" pa generator, ki ustvarja tok, ko pritisnete gumb. Nastali energijski impulz se pretvori v radijski signal. Sprejemnik ga pobere. Modeli na baterije zahtevajo polnjenje, ko se izpraznijo.

Ukazi modulu prihajajo iz nadzorne plošče, iz telefona preko Wi-Fi ali Bluetooth. Območje pokritosti signala se giblje od 20 do 350 metrov. Če je zatemnilnik, uporabnik prilagodi stopnjo osvetlitve in svetlosti. Samo pritisnite in držite tipko za upravljanje.

Z enim daljinskim upravljalnikom lahko upravljate 8 pripomočkov.

Specifikacije brezžične naprave

Brezžično stikalo za luči ima ne glede na znamko naslednje glavne značilnosti:

• nadzor z uporabo gumbov, senzorjev ali daljinskega upravljalnika;
• prisotnost ali odsotnost nastavitve jakosti svetlobe;
• število naprav v sistemu (od 1 do 8);
• območje delovanja - od 10 m standardno, 15-20 m v prisotnosti betonske stene, 100-150 m v načinu vidnega polja;
• avtonomija - deluje na baterije ali iz mini generatorja.

Budget modifikacije imajo vse naštete funkcije. Napredni pripomočki so opremljeni z več možnostmi:

• zakasnjen začetek - ne začnejo delovati takoj, ampak v trenutku, ko zapustijo sobo;
• večkanalni – krmiljenje več stikal znotraj ene zgradbe;
• prisotnost plošče na dotik - aktiviranje na dotik;
• sprejem signala preko Wi-Fi – signali se pošiljajo iz pametnega telefona, računalnika, tablice.

Več funkcij, dražje je stikalo.

Vrste brezžičnih stikal

Brezžična stikala za luči so razvrščena glede na več parametrov.

Glede na način nadzora obstajajo modeli:

• z nadzorom sistema osvetlitve z mehanskimi gumbi;
• z upravljanjem na dotik: preklapljanje se izvaja s prsti, človeško telo spremeni elektrostatično polje kondenzatorja, ki sproži preklopno vezje; modeli na dotik so zasnovani za 100 tisoč ciklov;
• z daljinskim upravljalnikom z dvema gumboma: po držanju gumba 0,1-1 sekunde se na stikalo pošljejo digitalni signali, en gumb je za vklop in nastavitev svetlosti, drugi je za izklop in zmanjšanje jakosti svetlobe;
• s senzorji Wi-Fi: princip delovanja - pojav impulza po ukazu oddaljene naprave, frekvenca signala je 2,4-5 GHz.

Izdelana je tudi razvrstitev:

• Glede na število kanalov v sistemu. Z daljinsko napravo lahko upravljate od 1 do 8 skupin svetilk, ne glede na število žarnic. Večkanalni pripomoček vam omogoča prilagajanje osvetlitve v stanovanju ali hiši, vendar si zapomni naslov "svoje" bitne hitrosti, tj. daljinski upravljalnik
• S prisotnostjo zatemnitve. Pri proračunskih modelih ni gladke prilagoditve. Pametna stikala z zatemnilniki lahko ugašajo in aktivirajo žarnice, prilagajajo intenzivnost in svetlost svetlobe.

Brezkontaktna naprava sprejema signal skozi pohištvo, stene in notranje predmete.

Aplikacije

Brezkontaktno stikalo je priporočljivo uporabljati v več situacijah:

• Prenos stare naprave. Če imate gromozansko pohištvo, lahko napravo namestite na steno, v omaro ali na ogledalo.
• Odprava napak pri namestitvi. Med postopkom prenosa daljnovoda je odpravljeno drobljenje sten.Dovolj je, da napravo povežete z ali brez daljinskega upravljalnika.
• Majhna soba. Brezžične naprave so nad glavo, zato ni treba polagati kabla. Naprava se prilega klubski mizici, omari, predalniku ali točilnemu pultu.
• Zagotavljanje udobja pri uporabi električnih naprav. Brezkontaktni sistem zavzame minimalno prostora, je enostaven za uporabo in je tehnološko napreden.
• Namestitev v leseni hiši. Pri nameščanju skritega ožičenja morate upoštevati varnostne zahteve, odprto omrežje pa je dovzetno za mehanske poškodbe. Povezovanje oddaljenih pripomočkov bo ekonomična in preprosta rešitev.
• Nadzor razsvetljave v več prostorih. Majhna naprava z daljinskim upravljalnikom vam omogoča nadzor svetlobnih virov iz 2-3 con.

• Potreba po dodatnih stikalnih napravah. Stikala so nameščena po končani gradnji, ne da bi motili zaključna dela in komunikacije.
• Prižiganje in ugašanje luči na dolgi razdalji. Polaganje kabla je drago, radijsko stikalo pa ima glede na model domet do 350 m.
• Ohranjanje koncepta oblikovanja. Če stikala ni mogoče namestiti v nišo ali nad glavo, bo brezžična naprava dopolnila kateri koli notranji slog.

Brezžična miniaturna stikala za vir svetlobe so alternativa tradicionalnim mehanizmom zaradi enostavne namestitve in nadzora.

Prednosti in slabosti

Naprave, ki daljinsko upravljajo razsvetljavo, imajo prednosti in slabosti. Prednosti njihove uporabe vključujejo:

• enostavnost samonamestitve;
• ni potrebe po rezanju sten ali polaganju kablov;
• priročno upravljanje vseh sistemov razsvetljave z daljinskim upravljalnikom ali pametnim telefonom;
• velik obseg prenosa in sprejema signala;
• ni nevarnosti električnega udara;
• varnost za otroke.

Med pomanjkljivostmi brezžičnih modulov so njihovi visoki stroški v primerjavi z žičnimi modifikacijami, odvisnost od stabilnosti Wi-Fi in nezmožnost njihove uporabe pri nizki bateriji.

Možnosti izbire brezkontaktnega modula

Pred nakupom brezkontaktnega končnega stikala morate biti pozorni na naslednje značilnosti:

• tip bloka - zunanji je mogoče namestiti namesto standardne naprave, notranji je nameščen po odstranitvi lestence;
• postavitev - komplet vključuje daljinski upravljalnik, polnjenje in redko baterijo in držalo;
• značilnosti svetlobnih svetilk - naprave so združljive z LED, halogenskimi in žarnicami z žarilno nitko;
• delovna frekvenca - se giblje od 2,2 do 5 GHz, kar določa kakovost sprejema in prenosa signala;
• območje delovanja - proračunski modeli delujejo na razdalji 10 m, luksuzni modeli - na razdalji od 100 do 350 m;
• moč - brezkontaktna oprema ima največjo omejitev obremenitve 1000 W, vendar morate izbrati napajalno enoto z močjo, ki je 20% večja od deklarirane;
• število klikov – baterija se izprazni po 10-20 dotikih, senzor je zasnovan za število dotikov do 100 tisoč;
• nazivni tok - od 6 do 16 A;
• število kanalov - sodobne naprave sprejemajo signale iz 1-8 virov.

Pomembne značilnosti so tudi material ohišja, prisotnost sistema kodiranja, dovoljeno temperaturno območje uporabe in način pritrditve.

Priljubljeni proizvajalci

Na ruskem trgu obstaja več modifikacij brezkontaktnih vtičnic in stikal. Priporočljivo je, da razmislite o izdelkih priljubljenih blagovnih znamk.

Feron

V apartmajih in zasebnih hišah so pomembni naslednji modeli:

• TM-75. Plastično stikalo z nastavljivo zakasnitvijo vklopa za 220 V omrežje Opremljeno z 20 kanali. Priložen je daljinski upravljalnik.
• TM72. Za krmiljenje se uporablja daljinski upravljalnik, naprave so priključene na 2 kanala z močjo do 1 kW za različne vire svetlobe. Zakasnitev delovanja – 10-60 sekund.

Obe napravi imata doseg 30 m.

Inted

Proizvaja se več naprav:

• 220V. Predvajalnik z enim ključem s stensko montažo (vijaki ali dvostranski trak) z napetostjo 20 V. Domet delovanja - 50 m, ojačan z enoto za sprejem signala. Ohišje je plastično.
• 1-CH. Zasnovan za sijalke do 900 W, krmili svetlobo in alarm. Izdelan je v obliki obeska za ključe, ki prenaša signal preko 100 m. V vlažnih prostorih hitro odpove.

V seriji Inted 220V je tudi model za dva sprejemnika z dvema kanaloma.

BAS

Induktivno stikalo IP SH-74 ima dva neodvisna kanala. Upravlja se s pametnega telefona prek aplikacije z blagovno znamko. Združljivo z žarnicami z žarilno nitko do 500 W in fluorescentnimi sijalkami 200 W.

Smartbuy

Trikanalna naprava z omejitvijo moči 280 W in napetostjo 220 V. Sprejema in oddaja signal od 30 m.

Z-val

Na radijsko voden pripomoček je povezanih 8 naprav. Napajanje prihaja iz dveh baterij. Največji domet delovanja je 75 m, ohišje je odporno na vlago, z zaščito IP30.

Nootechnics

Beloruska blagovna znamka Nootekhnika nooLite ima linijo izdelkov s programabilnimi načini. Aktivirajo se z večkanalnim krmilnikom RGB. Za prilagajanje svetlobe je zatemnilnik.

Infrardeči model Sapphire-2503 je na voljo z zatemnilnikom, vendar ni primeren za varčne sijalke.Osvetlitev se izklopi nekaj časa po tem, ko uporabnik zapusti prostor. Omejitev obremenitve - od 40 do 400 W.

Vse naprave so kompaktne in enostavne za namestitev.

Samopovezava

Na primeru Zamel RZB-04 lahko razmislite o značilnostih priključitve brezkontaktnega končnega stikala. Opremljen je z dvokanalnim sprejemnikom, dvokanalnim stikalom s 4 načini delovanja in montažnimi nosilci. Naprava ima 5 načinov delovanja:

• Vklop. Ko pritisnete gumb v katerem koli položaju, lučke zasvetijo ali ugasnejo.
• Izklop. Pojavi se ob pritisku na tipko.
• Monostabilnost. Deluje v načinu pritisnjenega gumba. Ko jo spustite, lučka ugasne.
• Bistabilnost. Za vklop/izklop luči se uporabljajo zaporedni pritiski.
• Začasni način. S pritiskom na gumb za kratek čas zaženete napravo.

Pred uporabo naprave morate prebrati navodila za uporabo.

Navodila za povezavo

Najboljše mesto za namestitev naprave je prehodna soba (hodnik, predsoba), kuhinja ali spalnica.

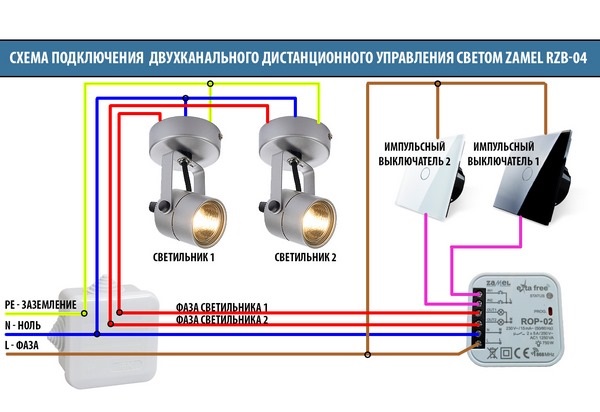

Diagram povezave je odvisen od števila kanalov. Enokanalni so povezani tako, da se prekine fazni kabel, povezan s svetilko, in vrže jedro na priključke Lin in Lout. Večkanalni so nameščeni tako:

1. Napajanje se izklopi in napetost se preveri z indikatorskim izvijačem.
2. Stari stikalni mehanizem se odstrani.
3. Napetost je napajana, vendar je na stikalo poslana samo faza. Biti mora stalen, za kar je povezan z enim od vodnikov s sponkami.
4. Faza se vrže na kontakt L brez prehoda žice skozi naprave.
5. Nič se napaja na kontakt N z žico iz razdelilne plošče.

6. Bolje je, da se na priključek OUT1 povežete s fazno žico, usmerjeno na enega ali več svetlobnih virov. Nevtralno je vzeto iz škatle ali sprejemnika.
7. Faza, ki gre v drugo skupino ali en vir svetlobe, se napaja na kontakt OUT2. Nevtralno je vzeto iz ščita ali sprejemnika.
8. Na pin INT1 je pritrjen oddajnik impulzov, ki pošilja kratke signale. Zagotavljal bo nadzor z daljinskim upravljalnikom ali stacionarnim stikalom.
9. Impulzno stikalo je priključeno na kontakt INT2 v skladu s shemo, navedeno v prejšnjem odstavku.

Na zadnji stopnji je stikalo priključeno in dobavljena električna energija.

Tehnologija konfiguracije in reprogramiranja

Najprej morate izbrati način delovanja sistema. Privzeto je to standardna funkcija z brezžičnim preklopom navzgor za vklop in navzdol za izklop. Za ponovno programiranje:

1. Z izvijačem pritisnite gumb PROG naprave št. 2 in ga držite, dokler ne zasveti rdeča lučka.
2. Podvojite dejanje na vrhu gumba radijskega stikala. Počakajte, da se prižge rdeča lučka.
3. Pritisnite spodnji del, dokler se dioda ne aktivira.

Preostala dejanja se izvajajo po podobnem algoritmu z drugo tipko.

Namestitev stikala

Komplet dostave vključuje dvostranski lepilni trak ali moznike s samoreznimi vijaki. Pri delu z lepilnim trakom odpade uporaba orodja in je lažje prilagoditi položaj naprave. Trak razrežemo na 4 dele, ki jih prilepimo na napravo.

Po namestitvi se namesti preskusna svetilka in preveri sistem. Gumb morate premakniti na vrh in nato na spodnji položaj.Začetek je označen s svetlobnim indikatorjem.

Mesto namestitve so lahko vrata omar, sef ali pregrada iz mavčnokartonskih plošč. Stikalo na vratih lahko namestite v višini otrokove iztegnjene roke. Vzglavje, stena in tla bodo ustvarili dodatno udobje uporabe.

Prenosni krmilnik luči je enostaven za uporabo zaradi majhne teže in ploščate oblike. Modul se enostavno pritrdi z dvostranskim lepilnim trakom. Prisotnost pomožnih funkcij, variabilnost obsega in števila kanalov vam bo omogočilo, da izberete ustrezen model za stanovanje, pisarno ali dom.
