Lastniki podeželskih hiš pogosto želijo organizirati avtonomno razsvetljavo na svojih vrtovih. Obstajata dve možnosti za ureditev - namestitev svetlobnega senzorja ali astro-časovnika. Prva naprava velja za bolj prednostno, ker ima sprejemljive stroške in preprosto zasnovo z zamenljivimi deli.
Načelo delovanja in zasnova dnevno-nočnega senzorja za vklop luči
Senzor dan-noč ima veliko imen, najpogostejše med njimi je foto rele. Kljub velikemu številu elementov naloga ostaja enaka - samodejno vklopiti in izklopiti ulično razsvetljavo.

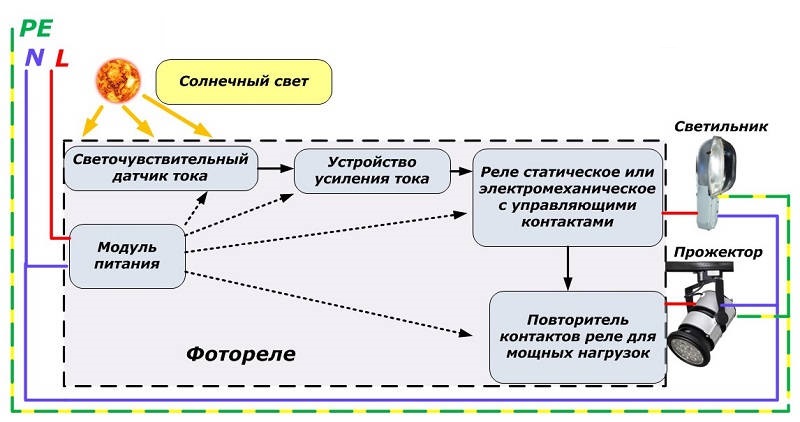

Načelo delovanja svetlobnega senzorja temelji na sposobnosti določenih konstrukcijskih elementov, da se odzivajo na intenzivnost svetlobe okolice. V ta namen se najpogosteje uporabljajo fotoupori, fototranzistorji in fotodiode. Ko se osvetlitev zmanjša, ko se bliža večer, se občutljivost na svetlobo enega od teh delov začne spreminjati.Takoj, ko spremembe dosežejo nastavljene parametre, se aktivira zapiralni rele, ki zagotavlja nemoteno oskrbo z električno energijo. Ko pride jutro, pride do obratnih procesov, kontakti v releju se odprejo in osvetlitev se izklopi.
Značilnosti in izbirna merila
Najprej se morate odločiti za vrsto uporabljenega releja. Opremljen mora biti z vgrajenim svetlobnim senzorjem ali zunanjim. Daljinski upravljalnik je majhen, lažje ga je zaščititi pred osvetlitvijo ozadja, samo napravo lahko namestite doma, na primer v razdelilno ploščo. Obstajajo celo modifikacije za DIN letev.
Foto rele, opremljen z vgrajenim svetlobnim senzorjem, mora biti nameščen v bližini svetilke. Med namestitvijo je pomembno upoštevati tudi, da lahko svetloba žarnice vpliva na fotosenzor, temu se je treba izogibati. Senzor dan-noč z vgrajenim elementom je bolje uporabiti na primer za svetilke na sončno energijo.
Značilnosti delovanja
Tehnični parametri možnih modifikacij:
- Moč obremenitve. Vsak senzor je zasnovan za delovanje pri določeni moči obremenitve. Priporočljivo je, da je moč vseh svetlobnih teles približno 20% manjša od nazivne. V tem primeru oprema ne bo vedno preobremenjena, kar bo pozitivno vplivalo na njeno življenjsko dobo.
- Razred zaščite ohišja. Naprave, namenjene zunanji uporabi, morajo imeti razred zaščite najmanj IP44. To pomeni, da delci prahu in vode, večji od 1 mm, ne bodo mogli prodreti v ohišje. Na prostem lahko namestite naprave s še višjim zaščitnim razredom, manj pa ni mogoče.Za domačo uporabo lahko kupite modele z zaščito IP23.
- Način uporabe. Če bo časovnik žarnice deloval vse leto, mora biti zasnovan za delovanje pri nizkih in visokih temperaturah. Priporočljivo je, da indikatorje vzamete z rezervo v primeru nenormalne vročine ali hladnega vremena.
- Napajalna napetost. Lahko je 220V ali 12V. Izbira je odvisna predvsem od vrste napetosti, ki napaja ulično razsvetljavo. 12V svetila se lahko uporabljajo tudi z baterijami za ponovno polnjenje.
Pravilna izbira bo zagotovila gladko in produktivno delovanje svetlobnega časovnika.
Možnosti prilagajanja

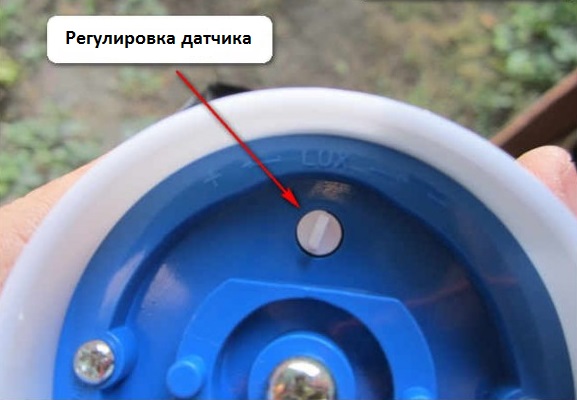

Obstaja več prilagoditev, ki vam bodo omogočile prilagoditev senzorja za določeno situacijo. Nastavitve opreme v začetni fazi uporabe se izvajajo ročno z vrtenjem zahtevanega regulatorja. Skoraj nemogoče je doseči enake parametre.
- Nastavljiv razpon svetlobe. Zahvaljujoč temu parametru je nastavljena osvetlitev, pri kateri rele zapre in odpre kontakte. Razpon lahko variira od 2 do 100 luksov v popolni temi in od 20 do 80 luksov v mraku.
- Prag odziva vam omogoča zmanjšanje ali povečanje občutljivosti na svetlobo. Ta parameter je priporočljivo zmanjšati pozimi, ko je na tleh sneg in senzorji reagirajo nanj. Prav tako se zmanjša, če so močno osvetljeni predmeti v neposredni bližini.
- Zakasnitev, merjena v sekundah, za izklop in vklop. S povečanjem zakasnitve izklopa se zmanjša število lažnih alarmov, ko na primer svetloba avtomobilskih žarometov zadene senzor.Zakasnitev vklopa bo preprečila vklop svetlobne naprave, ko jo zatemni senca ptice ali oblaka.
Zahvaljujoč tem nastavitvam lahko zagotovite pravilen način delovanja opreme, podaljšate njeno življenjsko dobo in prihranite energijo.
Izbira primernega mesta za nastavitev časovnika osvetlitve
Za nemoteno in pravilno delovanje fotosenzorja morate izbrati pravo mesto za njegovo namestitev. Upoštevajo se naslednji dejavniki:
- Naprava mora biti izpostavljena sončni svetlobi. Konstrukcija naj bo na prostem ali v nadstrešku, vendar ne na samem vrhu.
- Svetilke, luči in okna naj bodo nameščeni čim dlje, saj lahko povzročijo pogoste lažne alarme.
- Ni priporočljivo, da senzor dan-noč redno izpostavljate svetlobi avtomobilskih žarometov.
- Senzorjev ne nameščajte previsoko. To bo povzročilo težave pri vzdrževanju in preventivnih ukrepih.

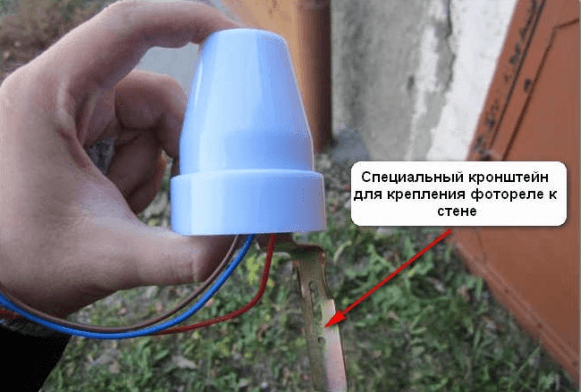

Obstajajo pogosti primeri, ko so senzorji nameščeni neposredno na drogove, vendar to ni vedno praktično ali priročno. Priporočljivo je, da ga pritrdite na steno hiše in napeljete napajalni kabel.
Sheme povezav
Priključitev časovnega releja za ulično razsvetljavo ne bi smela povzročati težav. Faza in nič se vneseta na vhod naprave, iz izhoda se faza napaja v obremenitev - svetlobna telesa, ničla prihaja iz stroja ali avtobusa.
Če je namestitev izvedena v skladu z vsemi pravili in predpisi, bodo ožičenje izvedene v razdelilni omarici.Če morate vklopiti močno svetlobno napravo, je priporočljivo, da tokokrog dopolnite z zaganjalnikom (kontaktorjem). Če naj se svetilke prižgejo le ob prihodu osebe, je avtomatski sistem osvetlitve dodatno opremljen z občutljivim senzorjem gibanja.

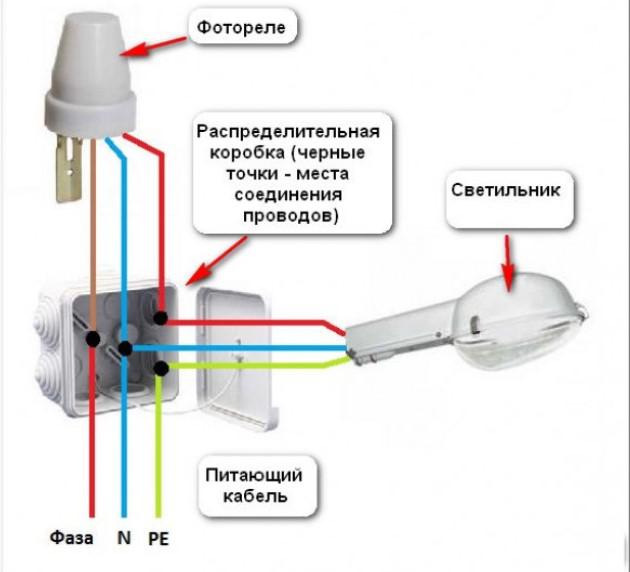

Večina modelov vključuje tri žice: črno ali rjavo, rdečo in zeleno. Pri izdelavi diagrama je pomembno upoštevati naslednje:
- Na črno ali rjavo žico je treba napajati fazo.
- Rdeča žica je potrebna za povezavo naprave z razsvetljavo.
- Nevtralni napajalni kabel je priključen na zeleno žico.
Če so vse žice pravilno priključene, bo doseženo popolnoma delujoče vezje.
Kako nastaviti časovni rele za zunanjo razsvetljavo
Oprema za nadzor svetlobe je najpogosteje nameščena v neposredni bližini svetlobnih naprav, ki so nanjo povezane. Shema povezave je v vsakem posameznem primeru drugačna, morate jo izbrati v skladu z navodili v priloženi dokumentaciji. Pred začetkom dela ga je potrebno prebrati.
Za izvedbo namestitvenih del sploh ni potrebno imeti posebnih veščin. Pomembno je le izračunati porazdeljeno obremenitev tako, da svetlobne naprave ne povzročajo prenapetosti omrežja. Senzor dan-noč praktično ne obremenjuje električnega omrežja. Vendar je treba v razdelilni plošči RCD in sam senzor izbrati glede na skupno moč priključenih žarnic.
Strokovnjaki so predstavili nekaj preprostih priporočil za namestitev svetlobno občutljivih senzorjev:
- Če je priključeno veliko število žarnic, mora biti vezje dodatno opremljeno z magnetnim zaganjalnikom.
- Prepovedano je namestiti električno napravo v bližino vnetljivih materialov, kemičnih medijev ali grelnih teles.
- Pogosto neizkušeni ljudje naredijo napako in senzor namestijo narobe, kar je absolutno prepovedano. Nanj lahko padajo sončni žarki, s prihodom teme pa bo nanj vplivala umetna razsvetljava iz prostorov.
- Priporočljivo je, da stikalo za somrak in celoten sistem svetlobne opreme priključite na ločen vod od električne razdelilne plošče z odklopnikom.
Glavni pogoj za pravilno delovanje je, da svetloba katere koli svetlobne naprave ne sme pasti na senzor. V nasprotnem primeru bo delo nepravilno, število lažnih pozitivnih rezultatov bo preseglo lestvico.
