Časovni rele je električna naprava, namenjena vklopu in izklopu naprav s časovnim zamikom. Oprema tega razreda se pogosto uporablja v industrijskih obratih, saj zagotavlja optimalno delovanje in nadzor brez človeške pomoči. Poleg tega se časovni rele pogosto uporablja v vsakdanjem življenju: na primer med zalivanjem v državi ali za pravočasen izklop razsvetljave.
Vrste in razvrstitev
Glede na način namestitve so znani tipi časovnih relejev razdeljeni na naslednje vrste:
- blokovne naprave;
- stikala, vgrajena v elektronsko vezje;
- modularne naprave.
Vzorci prve vrste so nameščeni neposredno v preklopna vezja, njihova napajalna vodila pa so povezana neposredno na fazo in nič. Včasih se za to uporablja razvodna škatla.

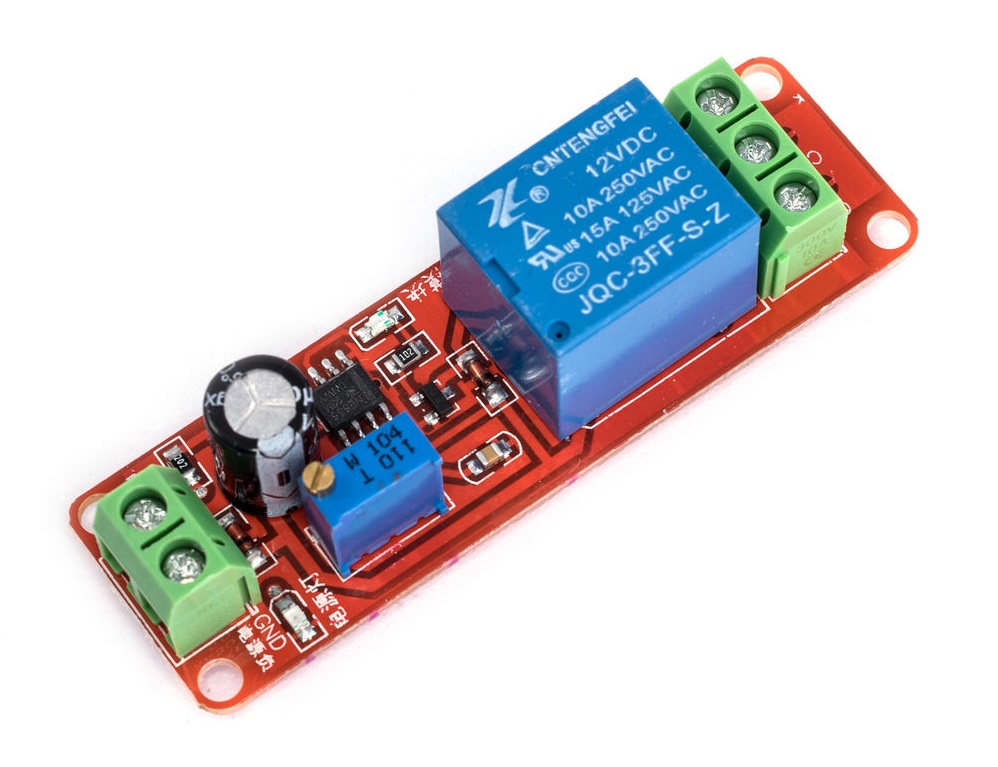

Vgrajeni releji ne potrebujejo ločenega napajanja, ker so del bolj zapletenih elektronskih vezij.

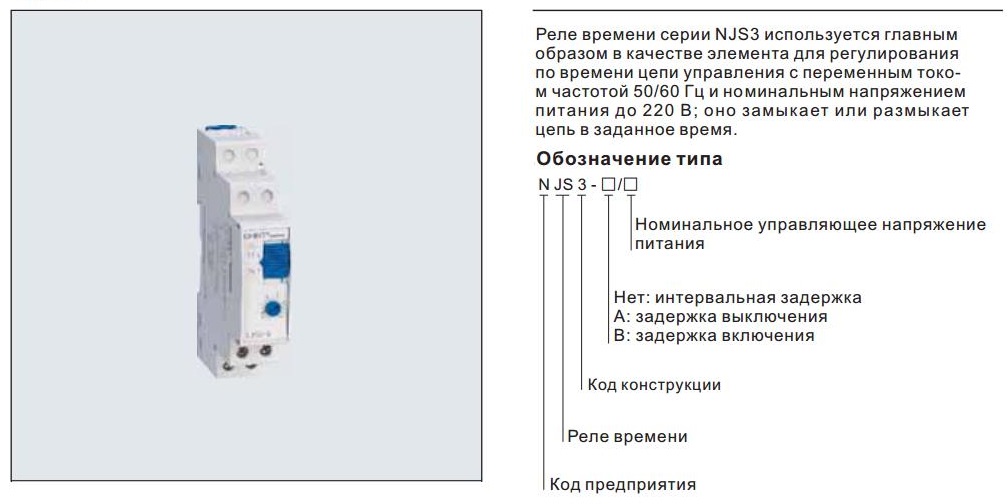

Modularne naprave so nameščene na DIN letev v razdelilni omari in priključene na ničelno in fazno vodilo, ki se nahaja tukaj.

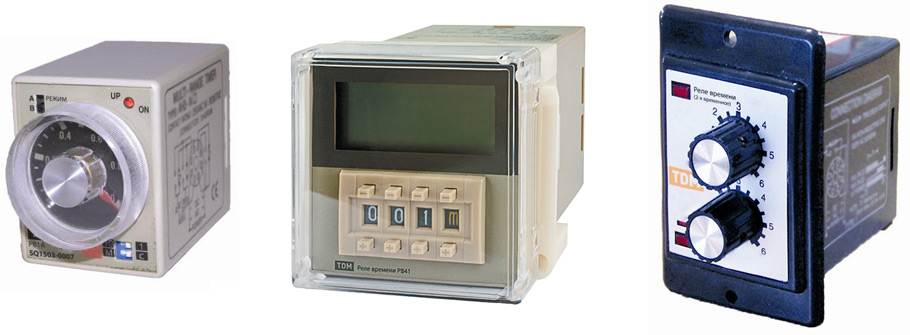

Glede na načelo delovanja imajo časovni releji naslednje izvedbe:

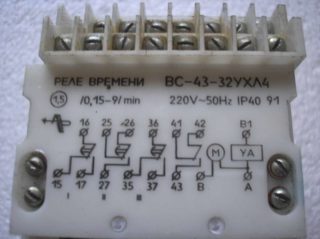

- elektromagnetni tip;
- pnevmatske in mehanske naprave;
- elektronski releji.
V vsakdanjem življenju se najpogosteje uporabljajo elektronske in elektromagnetne naprave, kar je razloženo z njihovo učinkovitostjo in dostopnostjo.
Prednosti in slabosti naprave
Prednosti elektronskih izdelkov se kažejo v njihovi visoki zanesljivosti in funkcionalnosti. Pomanjkljivosti vključujejo omejene intervale, za katere je mogoče konfigurirati rele med programiranjem, pa tudi visoke stroške v primerjavi z elektromagnetnimi vzorci.
Glavne prednosti e/m naprav so:
- relativno nizki stroški v kombinaciji s široko paleto nastavitev - možnost nastavitve dnevnih intervalov;
- enostavnost oblikovanja v primerjavi z elektronskimi modeli;
- ni potrebe po programiranju in prilagajanju nastavitev časovnega releja za vklop luči ali električne opreme.
Slabosti teh naprav vključujejo omejeno življenjsko dobo, pa tudi nekatere težave pri namestitvi in uporabi v tokokrogih DC.
Zasnova in princip delovanja

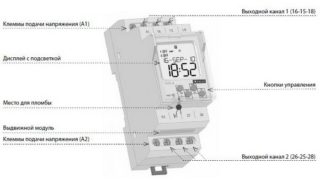

Načelo delovanja klasičnega časovnega releja je najlažje razumeti po seznanitvi z njegovo zasnovo. Vsak tak izdelek vsebuje naslednje obvezne sestavine:
- modul za nastavitev odzivnega časa (timer);
- nastavitveni organ, prikazan na sprednji plošči;
- aktuator, ki deluje po določenem času.
Načelo delovanja lahko predstavimo kot zaporedje preprostih operacij:
- Ko je rele programiran za določeno časovno obdobje, začne njegov notranji mehanizem delovati v načinu štetja.
- Po določenem intervalu aktuatorska enota vklopi ali izklopi omrežje razsvetljave – dovaja ali odvzema napajanje iz njega.
Če se za krmiljenje delovanja elektromotorja uporablja rele, njegovo delovanje temelji na istem principu. Samo prožilni elementi niso lastni kontakti, temveč močni kontaktorji magnetnega zaganjalnika.

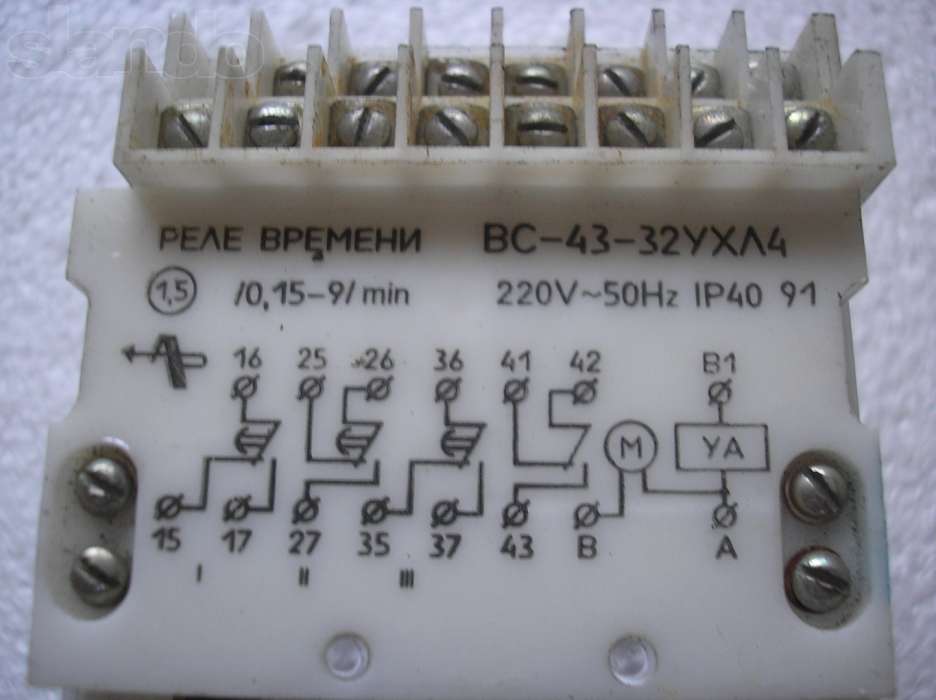

Kako brati etikete
Pri izbiri kode za označevanje so proizvajalci poskušali čim bolj poenostaviti njeno zaznavanje. Na ohišju releja so navedeni le najbolj potrebni podatki:
- proizvajalec;
- model naprave;
- nazivna napetost (običajno 220 voltov).
Pri označevanju je včasih navedena vrsta toka, na kateri deluje določena znamka naprave: enosmerna ali izmenična.
Na ohišju so lahko navedeni podatki o največji dovoljeni tokovni obremenitvi. Za večino vzorcev časovnih relejev so vhodni in izhodni kontakti označeni tudi z ločenima oznakama "nič" in "faza". Med znanimi proizvajalci teh izdelkov izstopajo ruska podjetja Meander, pa tudi Rele-Avtomatika in Novatek-Electro.

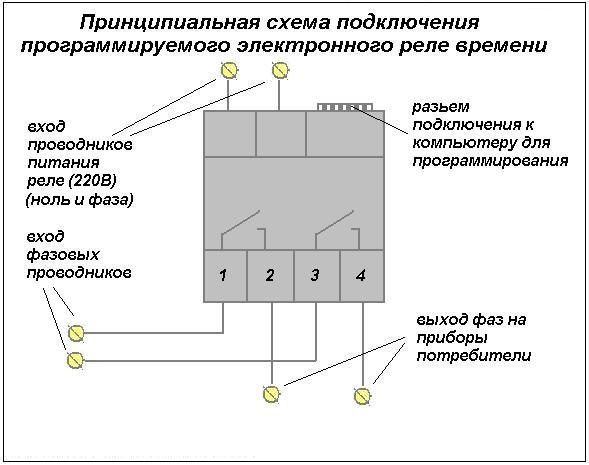

Diagrami povezav časovnega releja
Drugo vezje se uporablja, kadar je potrebno nadzorovati znatne tokovne obremenitve. V tem primeru kontaktor zaganjalnika, priključenega na trifazno napajalno vezje asinhronega motorja, na primer krmili časovni rele. Možne so tudi druge možnosti namestitve in vklopa naprave, odvisno od konkretnih pogojev delovanja.
Navodila za namestitev po korakih
- S pomočjo vhodnega odklopnika je električno omrežje, v katerega je načrtovana priključitev časovnega releja, izklopljeno.

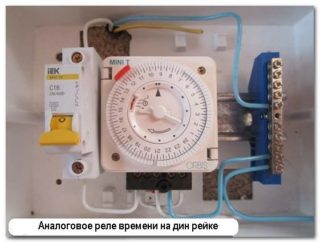

- Izdelek je pritrjen na DIN letev v omari poleg električnega števca.
- Na ohišju releja so vhodni in izhodni kontakti, označeni v skladu s splošno sprejetimi oznakami.
- Faza in nič, ki prihajata iz števca, sta priključena na vhodne sponke, vodniki, ki gredo proti RCD ali stroju, pa na izhodne sponke.
Strokovnjaki svetujejo, da ga preizkusite glede funkcionalnosti, preden izklopite napajanje in namestite napravo v omaro. Če želite to narediti, morate navaden kabel z vtičem priključiti na vhodne sponke in ga priključiti v omrežje. Ko nastavite katero koli časovno obdobje na napravi, počakajte, da rele deluje in izhodna napetost izgine. Za spremljanje stanja izhoda boste potrebovali merilno napravo (tester ali multimeter).Če jih ni, priključite navadno žarnico na izhod in po izginotju njenega sijaja ocenite funkcionalnost releja. Posebna konfiguracija naprave ni potrebna
Pri priključitvi vodnikov na kontaktne sponke je pomembno zagotoviti, da so vijaki pravilno zategnjeni. Da bi odpravili morebitne težave med delovanjem naprave, mora biti čim bolj zanesljiva.
Analogi naprave in napake med njeno namestitvijo
Za izbiro analogov določenega vzorca releja se uporablja posebna tabela, ki je na voljo na spletnem mestu vsakega proizvajalca izdelka. V skladu z njim model naprave BC10-38 na primer ustreza vzorcu RSV17-3. Preklopni izdelek RKV 11-43-11 je mogoče zamenjati z modelom RP21M-003V1 s podobnimi lastnostmi.
Pri izbiri električnega izdelka in njegovi priključitvi na obstoječa napajalna vezja so možne naslednje napake:
- namestitev modela, ki ni primeren za te podnebne razmere;
- nepravilna izbira obremenitve, priključene na izhodne sponke releja - napačen izračun dovoljene porabe energije in želja brez napajalnih kontaktorjev;
- nepazljivost pri priključitvi vodnikov na sponke naprave - kontakti so slabo zategnjeni.
Skrbno preučevanje modelov in navodil ter izjemna skrb med namestitvijo vam bo pomagalo preprečiti morebitne napake pri izbiri in povezovanju časovnega releja.
