Kako priključiti prehodno stikalo na tri točke

V dolgih hodnikih ali hodnikih je pogosto nameščeno prehodno stikalo - 3-točkovni povezovalni diagram zagotavlja enakovrednost odsekov električnega tokokroga. Uporabnik lahko pritisne katero koli tipko, ki prižge ali ugasne luč.

Zasnova in značilnosti prehodnih stikal

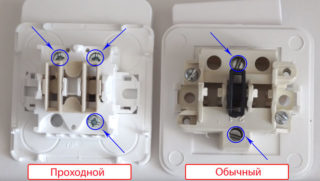

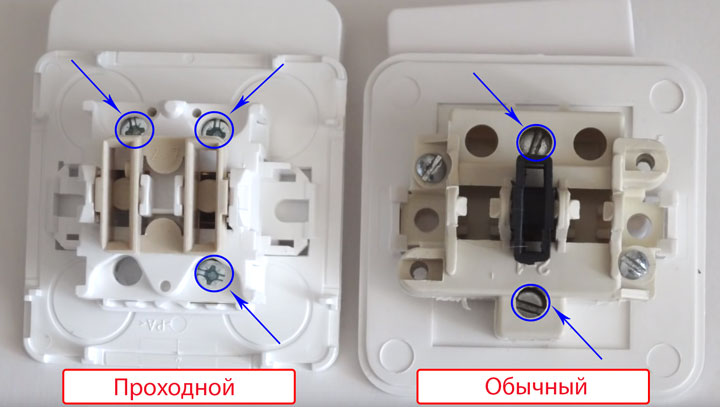

Zunanja prehodna naprava se ne razlikuje od standardne. Razliko je mogoče opaziti le pri pregledu izdelka od spodaj - proizvajalci na telo nanesejo trikotnike, usmerjene vodoravno navzdol.

Druga razlika so 3 terminali z bakrenimi kontakti. Eden se nahaja na vrhu, dva pa spodaj. Prehodna naprava se preklopi tudi preko trižilnega kabla VVG-ng ali NYM s prečnim prerezom 1,5 mm2.

Glede na število gumbov obstajajo modifikacije z dvema tipkama, enim ključem in tremi tipkami.

V primerjavi s klasičnimi dvopolnimi modeli morate adapter priključiti po naslednjem principu:

• serijska povezava stikal;
• faza se ne odpre, ampak preklopi na drugo vrstico;
• Izhodnih kontaktov je več kot vhodnih.

Parni poli komutatorjev se nahajajo drug nasproti drugega.

Nianse izbire

Preden kupite prehodno stikalo, morate upoštevati:

• Način namestitve je odvisen od vrste ožičenja. Prekrivala so nameščena na površini s pomočjo samoreznih moznikov. Vgradne vtičnice na distančnih nogah.
• Stopnja zaščite - modeli z IP03 so primerni za spalnico ali hodnik, za kopalnico - z IP04-IP05, za ulico - z IP55.
• Vrsta kontaktnih sponk. Vijaki s tlačnimi ploščami so zanesljivi. Vzmetne brez vijakov je lažje namestiti.
• Uporabljene so oznake sponk - N (nič), L (faza) in ozemljitev (ozemljitev). Črki I in O označujeta položaj gumbov pri vklopu in izklopu.

Adapterji so glede na vrsto upravljanja lahko tipkovniški, na dotik ali z daljinskim upravljalnikom.

Uporaba sheme

Prehodni modeli so zasnovani za udobje dovajanja ali odvzema napetosti iz svetlobnih naprav z različnih koncev prostora. Najpogosteje se uporablja ta shema:

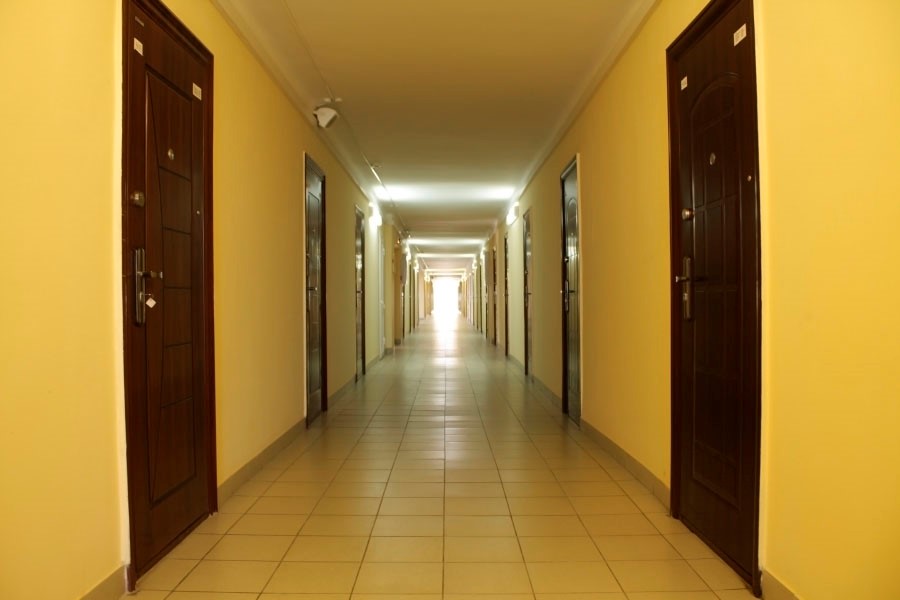

• V dolgem hodniku z izhodi iz različnih prostorov. Na izhodu je eno stikalo, drugo na sredini in tretje na koncu.
• Na dvoriščih podeželskih in zasebnih hiš, dachas. Stikalne naprave so nameščene na izhodu iz hiše in gospodarskih poslopij.
• V trinadstropnih stanovanjskih stavbah. V pritličju je nameščena naprava za vklop. V drugem in tretjem nadstropju lahko izklopite osvetlitev.
• V otroški sobi z več ležišči. Rešitev predvideva eno napravo na vhodu in dve ob spalnih prostorih.
• Stopnišča in podesti hiš zunaj mesta.Ena naprava je nameščena na začetku stopnic, izklop se izvede iz drugega nadstropja ali blizu podstrešja.

Z uporabo prehodnega stikala je zagotovljen prihranek energije.

Priključitev prehodnega stikala s 3 mest

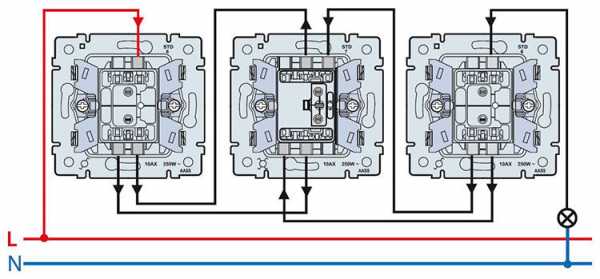

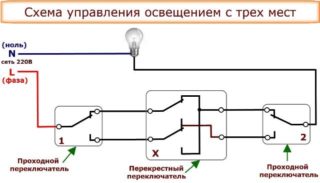

Za povezavo vezja s tremi napravami bo vsaka točka potrebovala svoje stikalo, ki izvaja nadzor osvetlitve. Vezje prehodnega stikala s tremi mesti omogoča namestitev prehodnega stikala s 4 kontakti v sredini. Skrajna vozlišča bodo delovala na dveh točkah, odvisno od položaja prehoda. Lučka ne bo zasvetila na različnih položajih obeh skrajnih stikal.

Prehodna naprava bo preusmerila fazo s kontakta na vrhu vhodnega stikala na spodnji kontakt izhodnega stikala:

1. Gumbi so obrnjeni navzdol – osvetlitev ni aktivna. Pritisnemo stikalo št. 1 - faza se pošlje skozi vezje vzdolž ene črte, lučka se prižge.
2. Ugasnitev luči na stikalu št. 2. Tipka je pritisnjena navzgor. Linija se odpre in na vhodu ni faze.
3. Preklopni gumb št. 3 je na vrhu. Tokokrog se sklene in luči se prižgejo. Če ga želite onemogočiti, boste morali spremeniti položaj stikala.

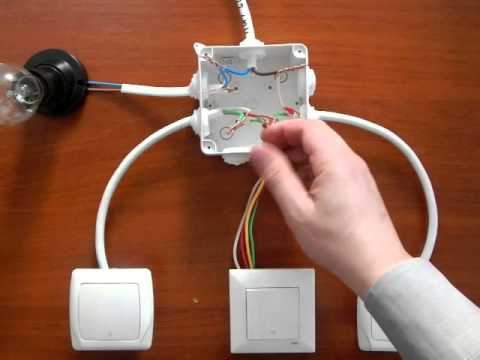

Posebnost te sheme je, da se vsa dejanja izvajajo šele na koncu faze, kar preprečuje kratke stike. Sistem se vgradi iz razdelilne omarice ali z direktno povezavo stikalnih kablov.

Neposredna povezava bo pomagala prihraniti žico.

Kaj je potrebno za dokončanje naloge

Ko sami izvajate elektroinštalacijska dela, je vredno kupiti:

• razdelilna škatla;
• vir svetlobe;
• 2 prehodna stikala;
• 1 križno stikalo;
• 3 vtičnice;
• kabel z 2, 3 in 4 jedri;
• samozapenjalne sponke;
• marker;
• barvni električni trak ali termo skrčljivo.

Za dokončanje naloge boste potrebovali stranske rezalnike, izvijače, nož za odstranjevanje izolacije z žil, multimeter in napravo za točkovanje.

Načelo križnega odklopa

Za 3-mestno povezovalno vezje osvetlitve se pogosto uporablja križno stikalo. Na videz je videti kot naprava z enim ključem, vendar so v njej 4 terminali. Naprava se imenuje križna naprava, ker preklaplja dva napajalna voda.

Odklopnik zagotavlja hkratni odklop stikal št. 1 in št. 2. Povezava vozlišč se izvaja tudi sinhrono. Lučka se prižge in ugasne, ko se kontakti premikajo.

Pri organizaciji večjega števila točk postane postopek povezovanja delov znotraj razdelilne omarice bolj zapleten.

Montažna dela

Namestitev sistema razsvetljave poteka po naslednjem algoritmu:

1. Poiščite skupno priključno točko na adapterju.
2. Priključek na prvo stikalo poleg fazne razdelilne omarice.
3. Pritrditev faze na skupni priključek z oranžnim ali rdečim kablom.
4. Priključitev preostalih 2 vodnikov na izhodnih notranjih sponkah prehodne naprave.
5. Vrzite žice in pritrdilne elemente na drugo stikalo glede na barvni marker.
6. Priključitev oranžno/rdečega vodnika od stikala št. 2 do faze žarnice znotraj škatle.
7. Priključek znotraj razdelilne omarice glede na barvno oznako 2 prostih žic na jedro stikala št. 1.

Na koncu sta nevtralni in ozemljitveni znotraj škatle povezani s podobnimi žicami, ki so priključene na svetlobno napravo.

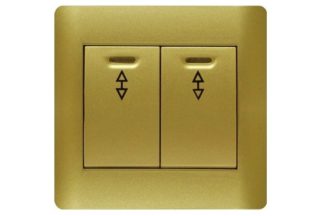

Dvoključna

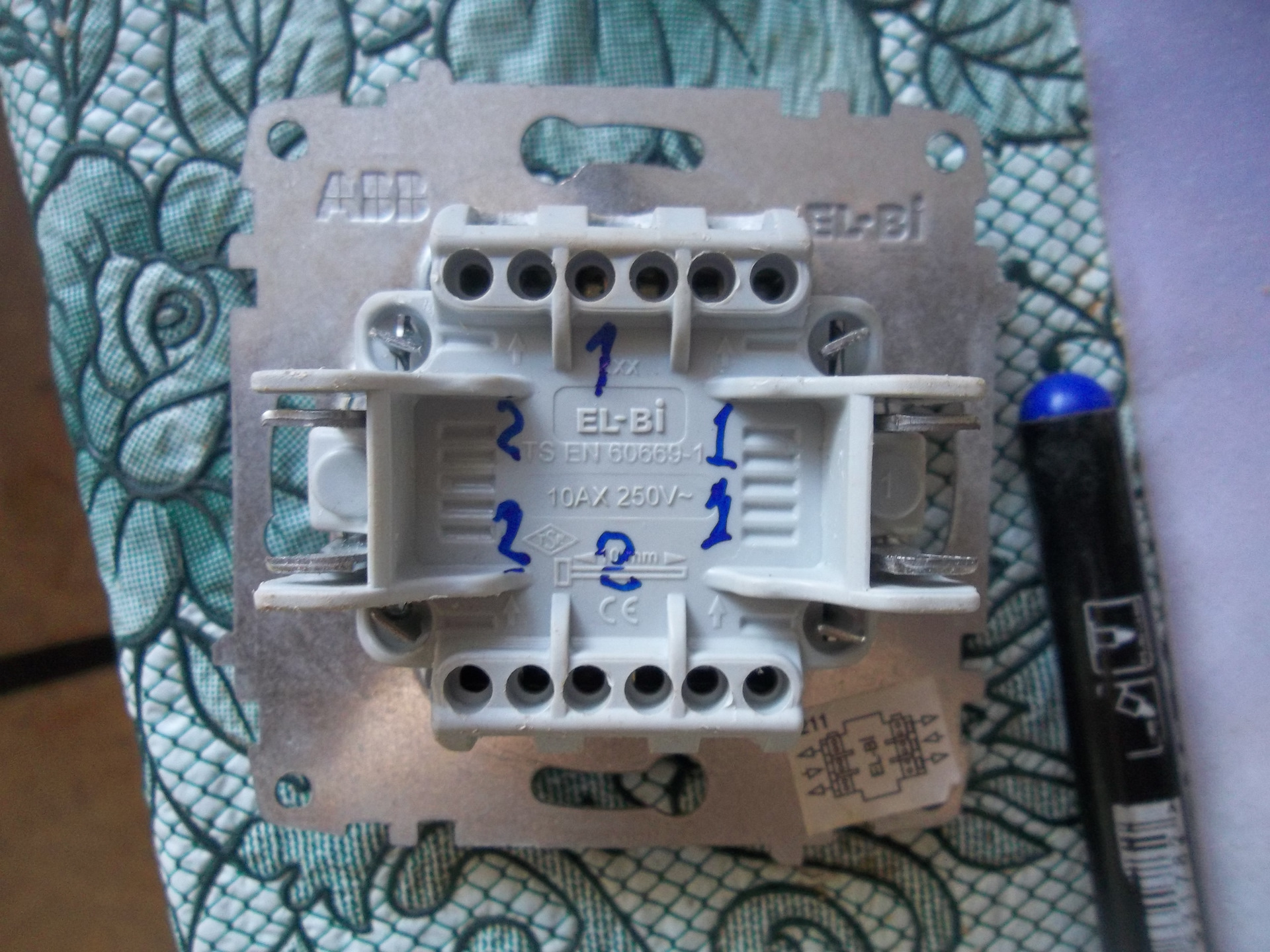

Za nadzor delovanja svetlobnih virov iz dveh točk se uporablja konektor z dvema ključema s 6 kontakti.Namestitev prehodnega stikala poteka na naslednji način:

1. Odkrivanje skupnih stikov.
2. Dovod fazne žice na vhod stikal št. 1 in št. 2.
3. Priključitev preostalih vhodov s stikalom na konca svetilk št. 1 in št. 2.
4. Priključitev prostih koncev svetilk na nevtralni kabel.
5. Priključitev 2 izhodov stikala št. 1 na izhode stikala št. 2.
6. Podobno pritrditev preostalih izhodov.

Pri uporabi dveh stikal z dvema ključema se dolžina žic poveča.

S tremi ključi

Naprava s tremi tipkami je po vrsti povezave podobna napravi z dvema ključema. Razlika je v tem, da boste morali dodati četrto žico. En kabel vodi fazo do stikala, trije kabli pa jo pošiljajo do bremena. Namestitev se izvede na naslednji način:

1. Poiščite sponke za priključitev faznih vodnikov na stranskih delih kontaktnega bloka.
2. Priključite fazni kabel št. 1 s strani ene sponke.
3. Priključite preostale trifazne žice na tri sponke.
4. Faza št. 1 je vstavljena v razdelilno omarico in povezana s kabelsko žico, ki vodi do stikala.
5. Na vhodu je faza povezana s spodnjim vhodnim kontaktom.
6. Iz treh izhodnih kontaktov stikala na vrhu so trifazni kabli speljani v razdelilno omarico in povezani z žicami, ki vodijo do stropa.
7. Na stropu se fazne žice vržejo na sponke svetilk.

Nevtralno je treba vstaviti v razdelilno omarico in priključiti na žico, usmerjeno v strop. Tam mora biti ničla povezana z modro točko priključkov svetilke, da se tvori skupni priključek.

Napake pri povezovanju

Pri neodvisnem preklopu začetniki električarji in domači mojstri pogosto naredijo številne napake:

1. Nepravilna povezava med fazo in ničelnim. Prehodno stikalo samo prekine fazo.Nepravilno vezje, ne da bi vplivalo na ožičenje prehodnega stikala, krmiljenega s 3 mest, se popravi s ponovnim priklopom žic v razdelilni omarici.
2. Kršitev faznega in ničelnega zaporedja. Težavo kažejo stikala, ki ne delujejo v enem položaju.
3. Stikalo z dvema ključema je pravilno nameščeno, vendar ne deluje. Po pomoti je bilo kupljeno standardno stikalo, ki vam ga v primeru, da imate račun, zamenjajo v trgovini.
4. Povezovanje linije z žico z napačnim prečnim prerezom. Četrto kabelsko jedro ima premer za 1/3 manjši od ostalih. Ni priključen na fazo, ampak samo na ozemljitveno zanko.

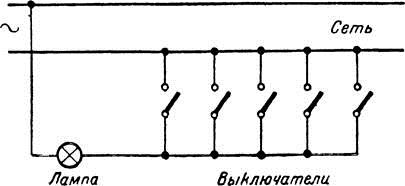

5. Vzporedna povezava. Pri organizaciji vmesnega krmiljenja se uporablja samo zaporedno vezje s prehodom iste faze.

Če so pravila o priključitvi kršena, obstaja nevarnost električnega udara pri zamenjavi žarnice in lahko pride do kratkega stika stikala. Pregori tudi napeljava in poči konektor.

Slabosti prehodnih stikal

Organiziranje daljnovoda s prehodnim stikalom ima več pomanjkljivosti:

• čas in trud, porabljen za rezanje sten za skrito ožičenje;
• potreba po priključitvi daljinskega upravljalnika prek običajnega ključa za modele s senzorji gibanja;
• nedonosno za stanovanje zaradi kabelskih utorov in namestitve DIN tirnice;
• težave pri prepoznavanju terminalov;
• pomanjkanje jasnosti položajev "ON" in "OFF".

Strokovnjaki ugotavljajo, da so naprave bolj primerne za podeželske hiše, dachas in zasebni sektor kot za stanovanje.

Prehodno stikalo je primerno za uporabo v prostorih z več skupinami svetlobnih naprav. Naprava omogoča udoben nadzor svetlobe in varno gibanje ljudi.Trenutno vezje prehodnega stikala za luči, ki je krmiljeno s treh mest, ni vezano na postavitev stanovanjske nepremičnine.
