Kako priključiti prehodno stikalo za luči - diagram namestitve

Modeli prehodnih stikal z enim ključem vam omogočajo upravljanje enega sistema razsvetljave z več mest. Podvajalniki se od standardnih razlikujejo po velikem številu stikov. Pravilni povezovalni diagram za prehodno stikalo vam bo omogočil ustvarjanje komunikacij z neodvisnim nadzorom.

Zasnova in razlike preklopnih stikal

Prehodno stikalo se uporablja za vklop in izklop luči z različnih koncev sobe ali hodnika. Svetlobni viri se običajno aktivirajo v bližini vhoda v prostor in izklopijo z drugega območja.

Podvojeni modeli so lahko videti kot standardna stikala. Na sprednji premični strani je oznaka v obliki puščic, ki kažejo navzgor in navzdol. Če ima standardno stikalo en vhod in en izhod, ima preklopno stikalo dva.Ta tehnika načrtovanja odpravlja prekinitev toka - preusmeri se na izhod.

Preklopni izdelki imajo 3 bakrene kontaktne sponke. Pod ohišjem lahko vidite shemo povezave. Enostavno stikalo ima dvožično stikalo, prehodno stikalo ima trižično stikalo za preusmeritev napetosti od kontakta do kontakta.

Za priključitev enega vira svetlobe potrebujete seznanjene naprave, s faznim in ničelnim napajanjem za vsako. S spremembo položaja gumba uporabnik zagotovi sklenitev tokokroga – lučka zasveti. Fazni kabel se odpre, ko je izklopljen - lučka ugasne.

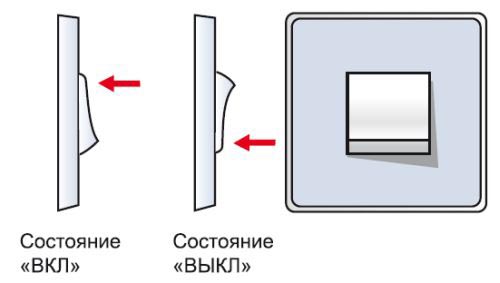

Ključi so v enem položaju - lučka sveti. V različnih položajih - izklopljeno.

Izbirne možnosti

Pred nakupom stikalne naprave morate upoštevati:

• tip krmiljenja - ključ, senzor ali daljinski upravljalnik;
• način namestitve - namestitev se izvede z nadzemno (vidno ožičenje, na samoreznih moznikih) in vgrajeno (skrito ožičenje, v vtičnicah na distančnikih);
• združljivost s svetlobnimi viri - modeli X in AX so primerni za fluorescenčne sijalke, modeli A so primerni za žarnice z žarilno nitko;
• stopnja zaščite - v spalnicah je dovoljeno namestiti stikala z IP03, v kopalnicah - z IP04-IP05, na prostem - z najmanj IP55;
• kontaktne sponke – vmesna naprava je opremljena z vijačnimi sponkami z vpenjalnimi ploščami ali brezvijačnimi pritrdilnimi elementi.

Preklopni izdelki so povezani s trižilno žico s presekom 1,5 mm2.

Kje se uporablja podoben sistem za nadzor osvetlitve?

Prehodno stikalo poveča udobje in možnost upravljanja ene svetilke ali skupine svetilk z več mest.Tehnologija se uporablja v stanovanjih, javnih zgradbah in zasebnih domovih:

• Stopniščne letve. Pohodno luč prižge na dnu in izklopi na vrhu oseba, potem ko se povzpne po stopnicah. Vezje vam omogoča namestitev časovnega releja, tako da se lahko luči avtonomno izklopijo.
• Dolgi hodniki. Primerna možnost za prebivalce zasebnih hiš. Če morate zapustiti sobo, uporabite stikalo na začetku, da se prižge luč. Ko prečkate hodnik, je dovolj, da ugasnete luč s pritiskom na tipko druge naprave.
• Prehodne sobe. Svetilka se prižge blizu vrat. Ko vstopi v drugo sobo, se uporabnik ne vrne nazaj - linija se takoj izklopi.
• Spalnice. Luč se prižge pri vratih in ugasne ob postelji.

Električna shema je pomembna za podzemne prehode in vhode.

Priključek vmesnega stikala

Preden priključite stikalo, morate najti diagram na hrbtni strani. Nato boste potrebovali:

1. Odstranite gumb in prekrivni okvir z izdelka.
2. Po demontaži poiščite 3 kontaktne sponke in izberite skupno glede na diagram na ohišju.
3. Če simbolov ni ali jih ne razumete, lahko uporabite tester ali izvijač z indikatorjem.
4. S sondami multimetra se dotaknite vseh kontaktov in poiščite tistega, ki ga bo ob dotiku naprava piskala in dala ničelno vrednost, ko so tipke vklopljene ali izklopljene.
5. Izvedite podoben preizkus z indikatorskim izvijačem.
6. Priključite fazo iz napajalnega kabla na skupni priključek.
7. Povežite preostale sponke z dvema preostalima vodnikoma.

Na enak način je priključena rezervna naprava.

Shema povezave PV kablov v razdelilni omarici

Pomemben korak je sestavljanje vezja prehodnega stikala v razdelilni omarici. Nanj gredo 4 žice s 3 žilami - napajalni kabel od avtomatskega krmiljenja luči iz stikalne plošče, kabel do 1. in 2. stikala, kabel do svetlobnega vira.

Med delom se morate osredotočiti na barvo žice:

• faza – bela/siva;
• nič – modra/rjava;
• zemlja – rumeno-zelena/črna.

Sestav ponuja naslednji algoritem po korakih:

1. Povezava nevtralnega jedra, ki prihaja iz vhodnega kabla stroja, in nevtralne žice, ki gre do svetilke s sponkami.
2. Priključitev vseh ozemljitvenih vodnikov ob prisotnosti ozemljitvenega vodnika. Ozemljitev iz vhoda se vrže na ozemljitev izhoda s pomočjo sponk.
3. Ozemljitveni priključek na ohišje svetlobne naprave.
4. Spajanje faze iz vhodnega kabla s fazo iz odhodnega kabla in njuna pritrditev na skupno sponko v 1. stikalu.
5. Povezava skupne žice 2. stikala s fazo priključka kabla za razsvetljavo.
6. Priključitev sekundarnih odhodnih vodnikov stikal št. 1 in št. 2.
7. Uporaba napetosti in testiranje zasnove.

Držite se barvnega kodiranja, da se pozneje ne boste zmedli.

Značilnosti povezovanja stikala z enim ključem iz dveh točk

Stikalo, krmiljeno z dveh mest, vključuje uporabo seznanjenih naprav, namestitev žic svetilke in trižilnih stikalnih kablov v razdelilno omarico. Za delo boste potrebovali izvijače (indikator, ravno, Phillips), pisarniški nož, stranski rezalniki, vrtalno kladivo, nivo in merilni trak.

Zahteve za povezavo

Pravilen postopek namestitve vključuje:

• delovanje stikal v parih - med seboj se morajo podvajati;
• rezanje sten za skrito namestitev ali uporabo pladnjev/škatel za odprto ožičenje;
• polaganje koncev kablov v montažne doze in njihovo povezovanje s kontaktorji;
• uporaba 5 kablov - 1 za napajanje iz stroja, 3 za stikala in 1 za razsvetljavo;
• uporaba trožilne bakrene žice s prečnim prerezom 2,5 mm2;
• izhod ničle in ozemljitve neposredno na svetilko;
• usmerjanje rjave fazne žice skozi stikala na svetilko;
• metanje stikal v prekinitev faznega kabla.

Faza skozi stikalo je potrebna za varnost popravila ali zamenjave svetilk.

Algoritem povezave

Diagram povezave za 2-točkovno prehodno stikalo je izveden na naslednji način:

1. Odstranjevanje energije v prostoru skozi ščit.
2. Preverite napetost z indikatorskim izvijačem.
3. Odstranjevanje izolacijske prevleke s koncev žic.
4. Iskanje faznega kabla z indikatorskim izvijačem.
5. Pritrditev fazne žice z eno od žic (belo ali rdečo) stikala z zvijanjem.
6. Povezovanje žic med seboj z nevtralnimi sponkami.
7. Ločeno žico vržemo od stikala št. 2 do svetilke.
8. Zvijanje kabla iz svetilke z nevtralnim v razdelilni omarici.

Zasuk je spajkan in ovit z električnim trakom.

Značilnosti modelov stikal na dotik

Stikalo na dotik svetlobnih virov preklopi tok skozi tranzistor ali tiristor velike moči. Signal za odpiranje ali zapiranje pripomočka pošlje senzor, ki se odziva na zunanji dražljaj.

Kot senzor se uporabljata dve vrsti senzorjev - akustični ali gibalni. Obstajajo modeli s kapacitivnimi senzorji, ki se odzivajo na dotike od 1-3 cm.Naprave se upravljajo na daljavo, kar povečuje njihovo funkcionalnost.

Navzven je stikalo na dotik z eno tipko videti kot gladka steklena plošča. Svetlobna indikacija je vidna v trenutku povezave. Rdeča barva označuje omogočeno, modra onemogočeno. Naprave je mogoče priključiti na žarnice z žarilno nitko ali plinske žarnice. Skupina stikala na dotik in LED lučka ne delujeta, vendar je težava odpravljena s posebnim adapterjem.

Osnovne napake povezave

V procesu sestavljanja sinhrone strukture začetniki obrtniki naredijo več napak:

• Uporaba več kot 2 preklopnih stikal. Stroški za kable in razdelilne omarice naraščajo.
• Nepravilna skupna izbira terminala. Element z enim kontaktom je lahko kjer koli. Če ga želite najti, morate opraviti test z multimetrom ali indikatorskim izvijačem.
• Pomešane žice. Težava nastane pri nameščanju naprav različnih proizvajalcev.
• Nepravilna povezava crossover modelov. Dva kabla naprave št. 1 sta nameščena na zgornjih kontaktih, dva kabla naprave št. 2 pa na spodnjih. Treba je narediti odklop in jih postaviti križ na križ.

Osvetlitev ozadja ne more prepoznati križnega tipa stikala.

Slabosti prehodnega stikala

Kljub kakovosti nadzora svetlobe in povečanemu udobju bivanja v stanovanju ali hiši imajo podvojena stikala slabosti:

• Ni oznak za izklop in vklop tipk, kot pri standardnih modelih. Zaradi tega je nemogoče ugotoviti, kdaj je žarnica pregorela.Za zamenjavo se odklopnik svetlobnega tokokroga prek plošče izklopi.
• Veliko število zavojev v razdelilni škatli. Število priključkov je odvisno od števila svetlobnih točk. Zavoje lahko zmanjšate tako, da kabel priključite neposredno, vendar bo to povečalo njegov posnetek. Za stropne luči boste morali napeljati žico navzgor, navzdol, jo priključiti na stikalo in spet nazaj. Težavo bo rešil impulzni rele, skozi katerega bo šel kabel.
• Svetilke z različnih točk se ne vklopijo in ugasnejo hkrati.

Manjše pomanjkljivosti praktično ne vplivajo na kakovost delovanja naprav. Če je stikalno vezje izvedeno z lastnimi rokami, se lahko uporabnik najprej zmede.

Priročnost prehodnih stikal prihrani čas, ko greste sem in tja z enega konca sobe na drugega, da bi ugasnili luči. Vsi modeli so videti urejeni, elegantni in s pravilno povezavo bodo trajali več let.
