Vtičnice z zmogljivostjo 380 V se aktivno uporabljajo v industriji in gradbeništvu. Zasnova lahko prenese tako mehanske kot električne obremenitve. Priročne pritrditve preprečujejo kratke stike in okvaro opreme. Edinstvene lastnosti, enostavna povezava in varno delovanje so glavne prednosti tega izdelka. Glavna stvar je pravilno priključiti 380-voltno vtičnico.
Značilnosti vtičnice 380V
Konektorji napajalnih kablov so zasnovani za težke tehnične pogoje. Industrijski vtič in zmogljiva 380 V vtičnica sta zaščitena s trpežnim ohišjem, ki lahko prenese manjše udarce. Enostavnost povezave, močna plastika in visoka prepustnost omogočajo uporabo povezovalne strukture na prostem, v industrijskih delavnicah ali med gradbenimi deli. Za izdelek veljajo povečane varnostne zahteve.
Kontakti imajo veliko kontaktno površino, kar zmanjša obremenitev in odpravi morebitno pregrevanje. Vsaka kabelska objemka je pritrjena z vijačno povezavo, ki drži žico na svojem mestu.Bakrena konstrukcija je zaščitena pred korozijo in je tudi odporna na rast oksidnega filma.
Objemka varno drži kabel in preprečuje zlom. Posebni utori zagotavljajo močno povezavo in odpravljajo zračnost. Stiki imajo različne premere in se nahajajo pod svojimi koti. Priključek zagotavlja zaščito pred neuravnoteženim priključkom, ki preprečuje kratke stike.
Pri visoki napetosti se poveča nevarnost iskrenja. Vsaka vtičnica 380 ima mehansko ali avtomatsko zaščito. Naprava lahko prekine napajanje, dokler je ne odstranite. Rešitev zmanjša tveganje okvare opreme ali opeklin kože.
Plastika je odporna na pregrevanje, negorljiva in lahko prenese neposredno sončno svetlobo. Zagotovljena je zaščita pred prahom in vlago, kar bo ohranilo kakovost delov in varno delo.
380-voltna električna vtičnica je izdelana v skladu s standardom IP 44 ali IP67.
Vrste vtičnic
Napajalni priključki se razlikujejo po obliki, načinu pritrditve in številu kontaktov. Vtičnica ima lahko od 3 do 5 priključkov. Da bi razumeli razliko, je pomembno preučiti načelo delovanja. V državah CIS se uporablja trifazno omrežje z napetostjo 380 V. Standardno stanovanje uporablja 220 V. Ta indikator je mogoče dobiti s priključitvijo ene od treh faz na ničelno žico. Za priključitev 380-voltne industrijske vtičnice je dovolj, da združite dve fazi in ničelno žico. Konvencionalni električni štedilnik ima podobno načelo povezave.
Obstaja več standardov za napajalne priključke:
- 2P+PE - uporabljeni sta dve fazi in en ozemljen kontakt;
- 3P+PE - 3 napajalni kabli in en ozemljen;
- 3P+PE+N - 3 faze, ena ozemljitev in nič;
- 3P+N - trije napajalni kontakti in en nevtralni.

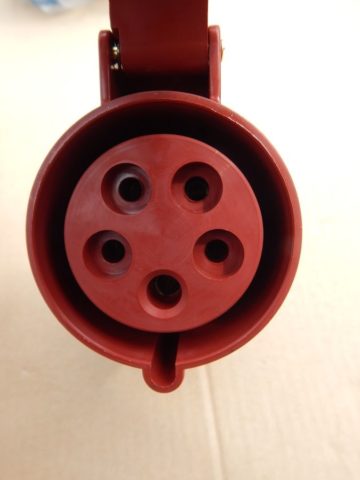

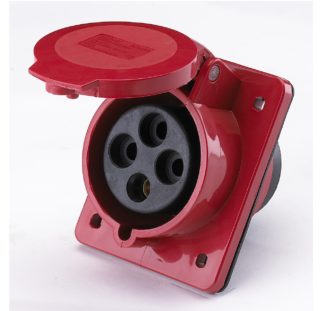

Stikalne povezave se razlikujejo ne le po številu kontaktov, ampak tudi po strukturi ohišja. Obstajajo kabelske strukture, ki služijo za povezavo prenosnih naprav. Prirobnična stikala so izdelana z nosilcem, ki se lahko vgradi v steno direktno ali pod kotom. Zadnja vrsta so nadzemne vtičnice. Nekateri kovčki so opremljeni z dodatnim zaščitnim pokrovčkom.
Označevanje
Poleg napetosti je na ohišju navedena največja dovoljena jakost toka. Industrijska vtičnica 380 V zdrži 16 A, kar je sprejemljivo za običajno omrežje. Za močnejše se uporabljajo priključki 32, 63 in 125 amperov. Da bi preprečili pregrevanje in požar, je pomembno, da vnaprej preverite moč električnega toka.
Oznaka lahko označuje tudi stopnjo zaščite. IP44 pomeni, da vtičnica izolira električno prevodna območja pred brizganjem vode in prašnimi delci. Pogosto so takšni primeri opremljeni z zaščito nad glavo.
Oznaka IP64 pomeni popolnoma zaprto ohišje. Največja zaščita omogoča povezavo v zaprtih prostorih ali na odprtih prostorih z visoko vlažnostjo.
Načini povezave
Visoka napetost je nevarna za življenje, zato ne smete zanemariti varnostnih ukrepov in pravil za povezavo.

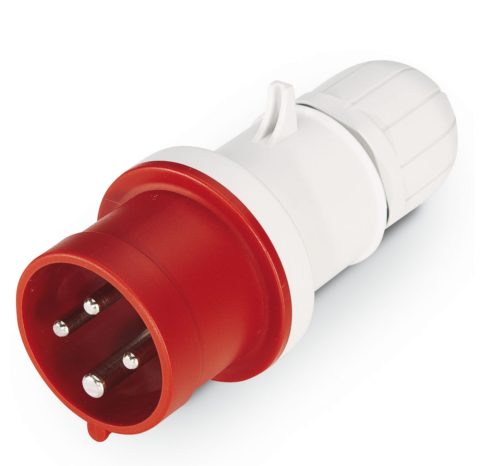

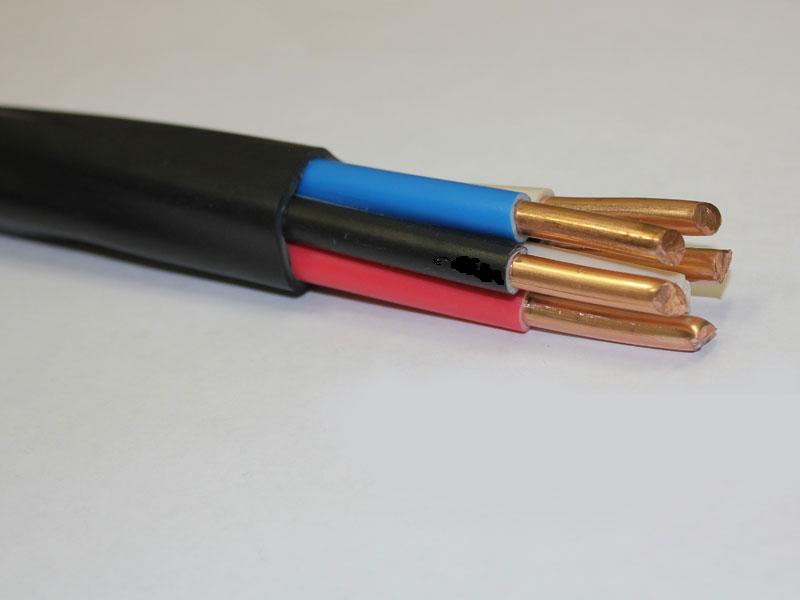

Osnova vsake povezave je kabel. Pomembno je izbrati pravi odsek, ki je primerne velikosti in lahko prenese potencialno obremenitev.V skladu z GOST za vtičnico z napetostjo 380 V in tokom 16 A zadostuje žica s prečnim prerezom od 1,5 do 4 mm. Premer vtičnega kabla mora biti najmanj 1,5 mm in največ 2,5 mm. Debelina ozemljitvene žice naj bo 6 mm.
Pri nameščanju stikalnih elementov je pomembno upoštevati pravilo: napajalni kabel - vtičnica, sprejemni kabel - vtič. Pri odstranjevanju žice ne dovolite, da bi se žica odlomila ali zapletla. Bolj kot je kontaktni del kabla enoten, boljši je prenos in manjše je pregrevanje.
Štirižična omrežja
Namestitev žic se začne z razstavljanjem ohišja. Komutatustni vtičnica na 380 volt ima 4 stiki, od tega so trije fazni. V bližini kontaktov morate najti oznake L1 L2 L3 in nanje v naključnem vrstnem redu priključiti trifazne žice. Nato morate najti nevtralno žico in jo pritrditi na terminal, označen s črko N.
Petžična omrežja

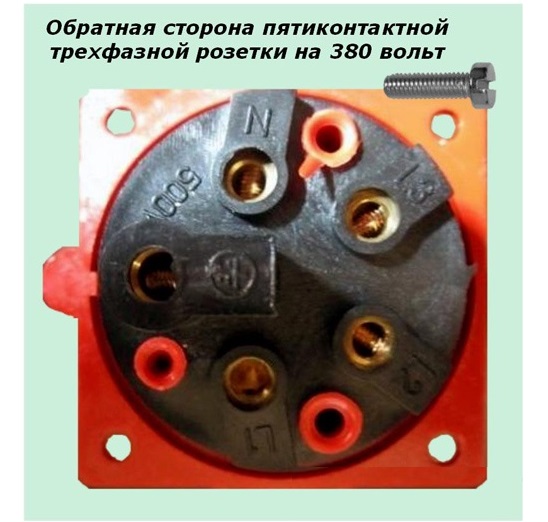

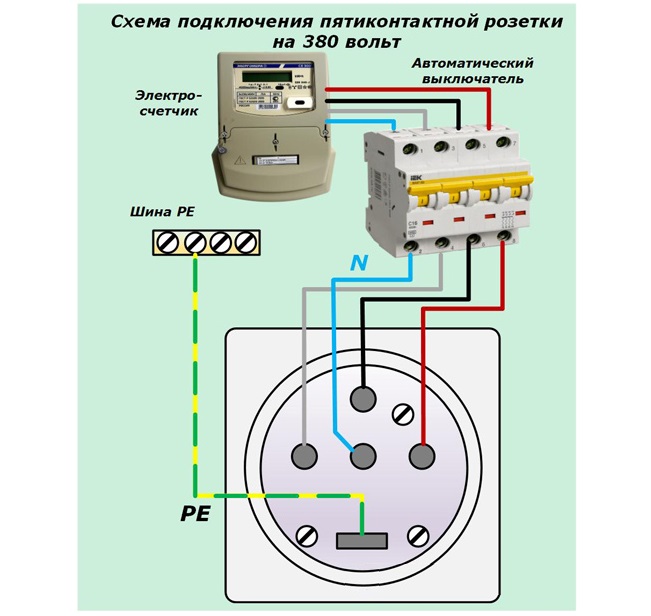

Priključitev trifazne vtičnice
Povezava se lahko izvede z ali brez uporabe RCD. Vse je odvisno od prisotnosti zaščitnega ozemljitvenega kabla. Priključek je simetričen, zato je vrstni red priklopa napajalnih kablov poljuben. Na koncu namestitvenih del preverite pravilno povezavo in odpravite napake.
Preverjanje vtičnic
- Vizualni pregled morebitnih fizičnih napak v ohišju.
- Če imate megahmmeter, se preveri trdnost izolacijske prevleke. Med diagnostiko mora biti 380-voltna vtičnica izklopljena.
- Kratek stik se ustvari z uporabo naprave za preverjanje pravilne povezave.

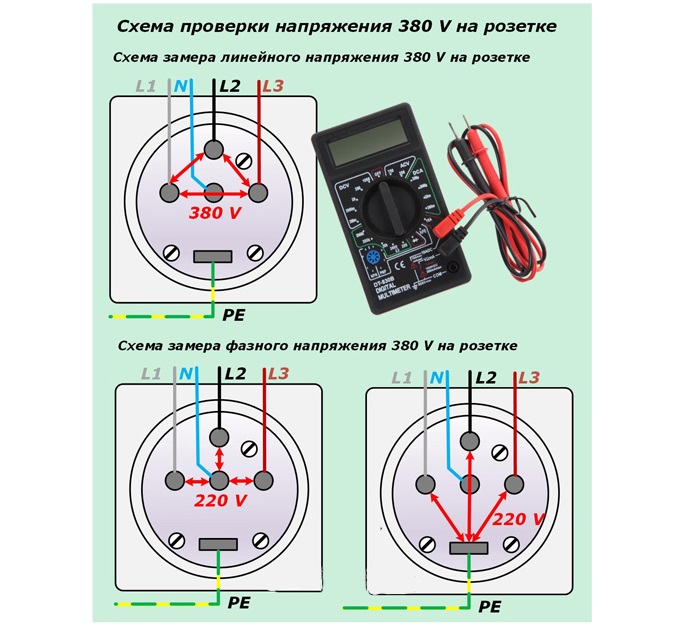

- Merjenje linearne in fazne napetosti v mirovanju.
Med testiranjem naj delovna napetost med fazami ne presega 380 V in 220 V na enem jedru. Na koncu še enkrat preverite pravilnost in kakovost povezave. Slabo zategnjen kontakt se pregreje in odpove, kar poškoduje ohišje.
Če se tokokrog odpre, lahko nastane oblok, kar povzroči življenjsko nevarnost in nevarnost okvare. Da bi se izognili temu pojavu, pred razstavljanjem vedno izklopite napajanje. Dražje različice imajo avtomatski menjalnik.
Med delovanjem se žice segrejejo in razširijo. Zaradi tega se vijačne povezave zrahljajo, kar povzroči slab stik. Vse žice je treba vsako leto ponovno zategniti.
