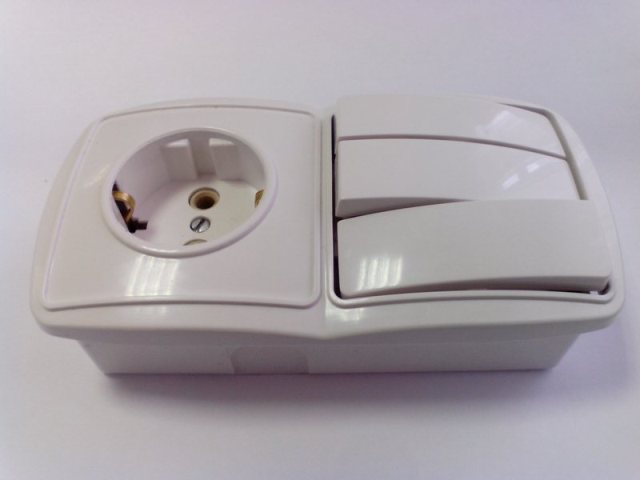

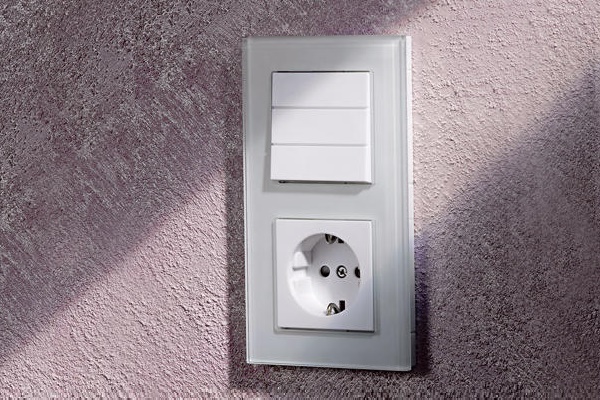

Kako priključiti vtičnico s stikalom v enem ohišju

Za estetsko notranjost, udobje lastnikov in prihranek prostora se v enem ohišju uporablja vtičnica s stikalom. Zasnova, ki združuje napajalno točko in nadzor osvetlitve, zagotavlja tudi učinkovito oskrbo z električno energijo v vašem domu ali pisarni. To je enostavno namestiti z lastnimi rokami.

Kombinirane naprave

Kombinirani tip stikal električarji niso poznali do sredine dvajsetega stoletja. Trenutni način nadzora svetlobnih virov je bilo stikalo z enim ključem. Dva enaka izdelka sta bila postavljena drug poleg drugega. Malo kasneje so proizvajalci izdali stikala z dvema ključema za krmiljenje posameznih skupin lestencev.

Stikalo s tremi tipkami v kombinaciji z vtičnico se je pojavilo na ozemlju Ruske federacije v obdobju razvoja gradnje panelnih hiš.Naprave so bile namenjene prižiganju luči v kuhinji, kopalnici in kopalnici.

Vtičnica je bila nameščena v kopalnici za lažjo uporabo sušilnika za lase in električnega brivnika. Po popularizaciji pralnih strojev so jih začeli povezovati s kombiniranim aparatom z ali brez ozemljitve.

V sodobnih visokih stavbah se dvojne strukture uporabljajo za kuhinje, kopalnice in bivalne prostore. Razlog je v evropskih standardih, po katerih:

• stikala se nahajajo na višini 160 cm od tal;
• vtičnice so nameščene na višini 30-90 cm od tal.

Ta povezava omogoča namestitev stikal v višini oči za lažjo uporabo in postavitev pohištva. Odstranitev vtičnice vam omogoča udoben izklop osvetlitve, ne da bi spremenili položaj roke.

Nizko nameščene skupine vtičnic v spalnici so priročne z vidika maskirnih žic. V kuhinji so nameščeni nad delovno mizo in služijo za osvetlitev prostora za pripravo hrane in priklop gospodinjskih aparatov. V studio apartmajih se splošna in lokalna svetloba uporablja kot način zoniranja prostora.

Kombinirane naprave so primerne za uporabo številnih električnih naprav.

Prednosti in slabosti

Povpraševanje po kombiniranih napravah ne poganja le želja po povečanju števila vtičnic. Kombinirane modifikacije imajo več prednosti:

• zmanjšanje števila prevodnikov - potrebovali boste dva kabla iz plošče in žice v količini, ki je enaka stikalnim ključem;
• zmanjšanje časa za organizacijo ožičenja - vsi vodniki so v skupnem utoru;
• ni potrebe po dodatnih zapornicah;
• enostavnost namestitve;
• enostavnost nadzora osvetlitve in uporabe gospodinjskih aparatov.

Slabosti zasnove vključujejo:

• visoki stroški v primerjavi z posameznimi elementi;
• zamenjava celotne enote, če se ena enota pokvari;
• povečana obremenitev napajalnih žic;
• omejena lokacija.

Vtiči in kabli težke opreme otežujejo uporabo stikala.

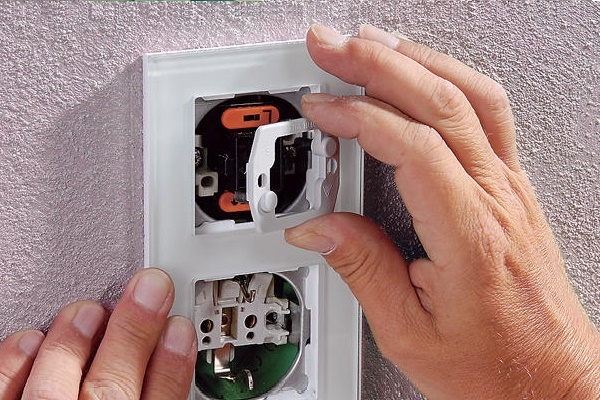

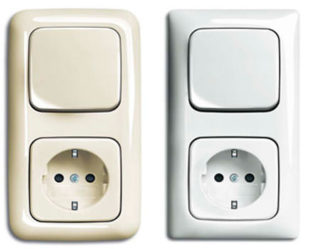

Značilnosti kombiniranih izdelkov

Parni moduli so primerni za namestitev na površine iz lesa, kamna, mavčnih plošč in betona. Odlikujejo jih estetski videz, ergonomija in možnost vgradnje z minimalnim številom vgradnih kanalov.

Modeli so lahko vgrajeni v steno ali nameščeni na njeni površini. Primerni so za notranjo uporabo ali pa so opremljeni z ohišjem, odpornim proti vlagi, za zunanjo montažo. Poseben pokrov preprečuje vlagi in prahu dostop do notranjosti ohišja in kontaktov. Ta rešitev je pomembna, če je kopalnica opremljena s prekrivno modifikacijo.

Kako izbrati vtičnico s stikalom

Pri izbiri ustrezne naprave morate biti pozorni na več dejavnikov:

• združljivost s tehničnimi lastnostmi in lastnostmi daljnovoda;
• skladnost z zasnovo prostora;
• funkcionalnost glede na moč priključene opreme;
• število gumbov in vtičnic v enem bloku;
• lastnosti namestitve.

Proizvajalci proizvajajo več modelov:

• dvojna različica - sestavljena iz stikala in neozemljene vtičnice;
• notranja enota s stikalom in ozemljeno vtičnico, gumb ima indikatorsko lučko;
• pribor za zunanjo montažo - vtičnica in ključ sta skrita pod pokrovom z zaščitnim razredom IP 54.

V prodaji so možnosti z različnimi kombinacijami ključev, stikal in skupin vtičnic. Zunanji del ohišja se lahko odstrani - trojna naprava je primerna za sistem vtičnica + stikalo + reža ali USB priključek.

Povprečni strošek preproste naprave je 200 rubljev. Vzorec za evropsko ožičenje z dvema gumboma stane približno 300 rubljev. in je primeren za skupno moč opreme 3,5 kW. Vodoodporne modifikacije bodo stale približno 450 rubljev, napajalnik s tremi vtičnicami in stikalom z enim ključem pa 1000 rubljev.

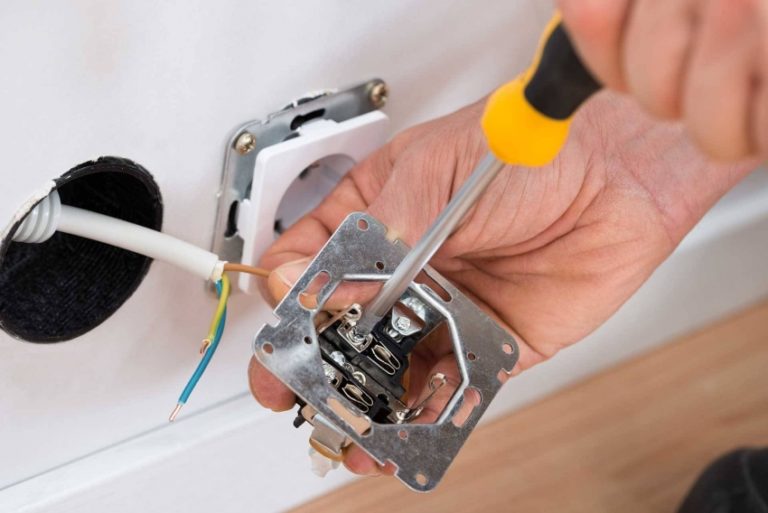

Kako priključiti vtičnico in stikalo

Najpogosteje se skupaj uporabljata vtičnica + stikalo z enim ključem in blok vtičnic + stikalo z dvema ključema.

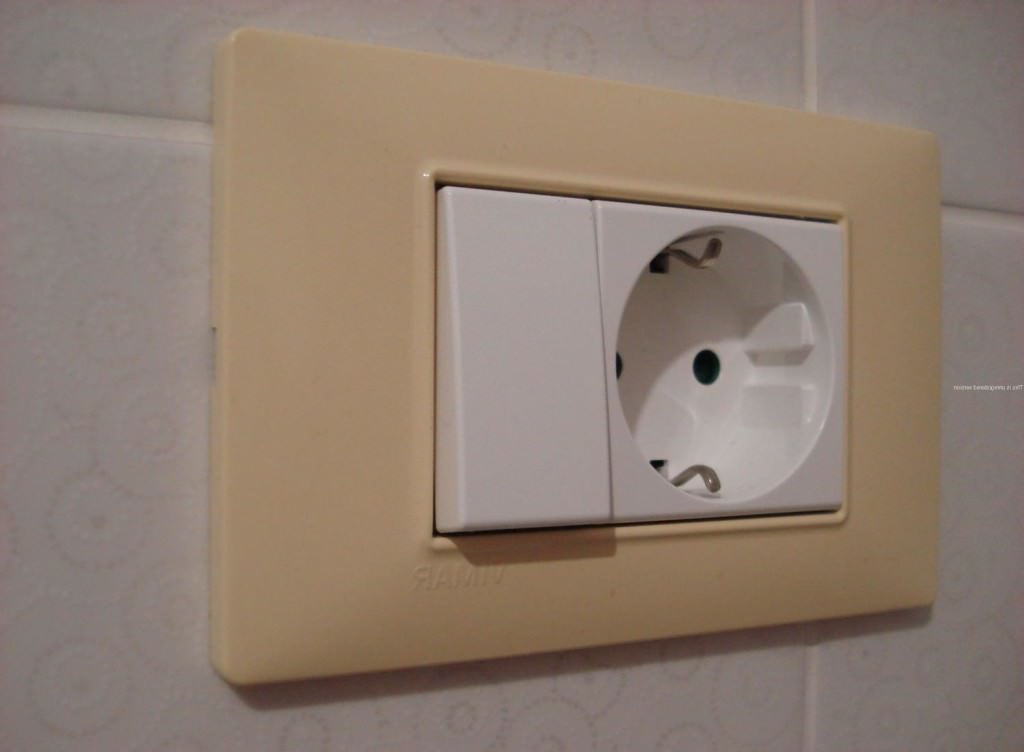

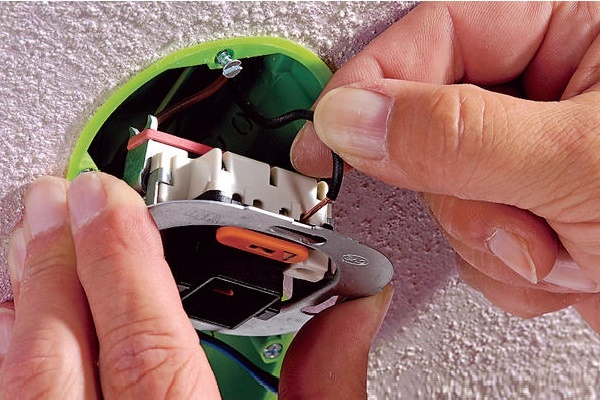

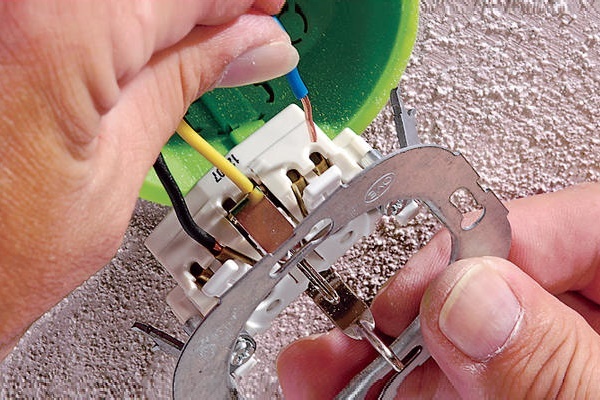

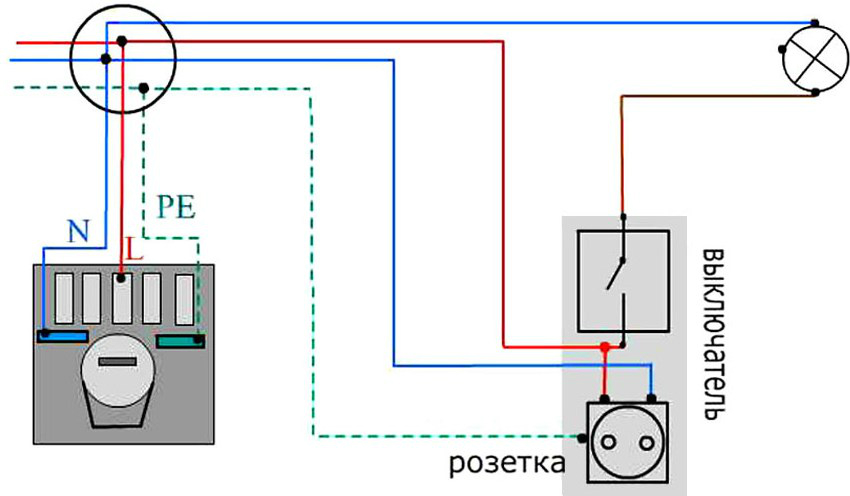

Namestitev vtičnice s stikalom z enim ključem

Shema povezave vključuje polaganje trižilne žice od razdelilne omarice do bloka:

1. V razdelilni omarici je močnostni nevtralni priključek povezan z ničelnimi vodniki razsvetljave in vtičnice.
2. V stikalni plošči je omrežna faza povezana s fazo vtičnice.
3. V samem bloku sta nastala faza in nevtralnost povezana s kontakti.
4. Faza vtičnice je povezana z vhodnim kontaktom stikala z mostičkom.
5. Žica, povezana s fazo razsvetljave v razdelilni omarici, je integrirana z izhodnim kontaktom stikala.

Ozemljena vtičnica mora biti priključena na štirižilno žico.

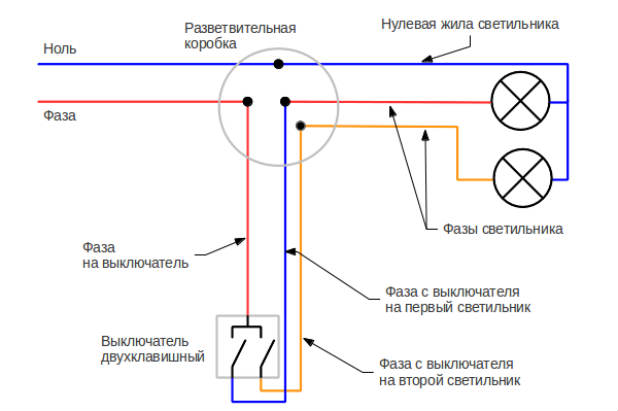

Namestitev bloka z dvema ključema

Vtičnica s stikalom z dvema ključema v enem skupnem ohišju je nameščena na naslednji način:

1. Faza vtičnice mora biti povezana z vhodnim kontaktom stikala z mostičkom.
2. Priključite fazne kable na izhodne kontakte stikala.
3. Vodnike vzemite v razdelilno omarico in jih povežite s faznimi vodniki grla za žarnice.
4. Na nevtralne vodnike, usmerjene v vtičnico in svetilke iz razdelilne omarice, postavite ničelni vod.

Pravilna namestitev je možna le, če upoštevate naslednja priporočila:

• pripravite orodje - vrtalnik s kronskim svedrom, izvijače, klešče in rezila za žice;
• uporabljajte orodje z izoliranimi ročaji;
• nadzemni tip seznanjenih naprav odpravlja drobljenje sten;
• vodotesni bloki so primerni za vgradnjo v kopalnico in stranišče.

Pravila PUE kažejo na potrebo po izklopu električne energije v celotnem stanovanju pred namestitvijo električne opreme.

Priključitev vtičnice in stikala iz dvožilne žice

Najenostavnejši diagram vključuje jasno zaporedje žic, ki vodijo od razdelilnega bloka do naprave. Povezava je narejena takole:

1. Izbira območja, kjer bo nameščena notranja ali zunanja enota.
2. Označevanje površine.
3. Iskanje faze v razdelilni plošči in izklop električne energije v prostoru.
4. Dodajanje faze na stikalo. Konce ustreznih žic boste morali odstraniti, jih zviti in prekriti z izolacijskim materialom.
5. Neuporabljene žice zvijte v obroč in pokrijte z izolacijo.

Uporaba vezja je upravičena le v primerih redke uporabe omrežne vtičnice. Kombinirana naprava deluje na principu dovajanja faze v točko napajanja, ko je stikalo vklopljeno.

Priključite kotel s tem sistemom brez gumba za izklop.

Priključitev vtičnice s stikalom v enem bloku

Strukturni elementi se lahko uporabljajo skupaj ali ločeno. Za namestitev naprave boste potrebovali:

1. Napeljite fazne in ničelne kable od glavne plošče do razdelilne omarice.
2. Postavite 2 kabla iz svetilk in 3 žice iz enote v razdelilno omarico.
3. Fazni vodnik vrzite iz oklopa na vtičnico.
4. Povežite nevtralnost električnega omrežja z nevtralnostjo bloka.
5. Zvijte skupaj fazne vodnike, ki povezujejo kartušo s stikalom, in jih izolirajte.
6. Priključite ozemljitveni vod iz vhodnega kabla.

Pri tej metodi vtičnica deluje ločeno od osvetlitve, vendar se lahko naprave vklopijo hkrati.

Z mostičkom ustvarite povezavo med terminalom in vtičnico.

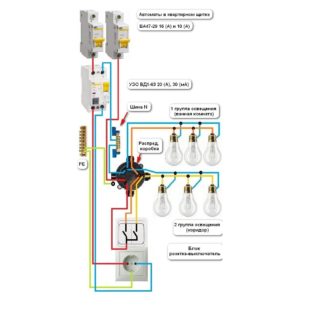

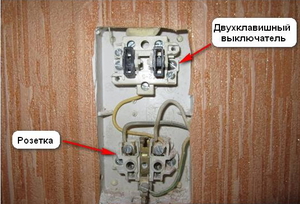

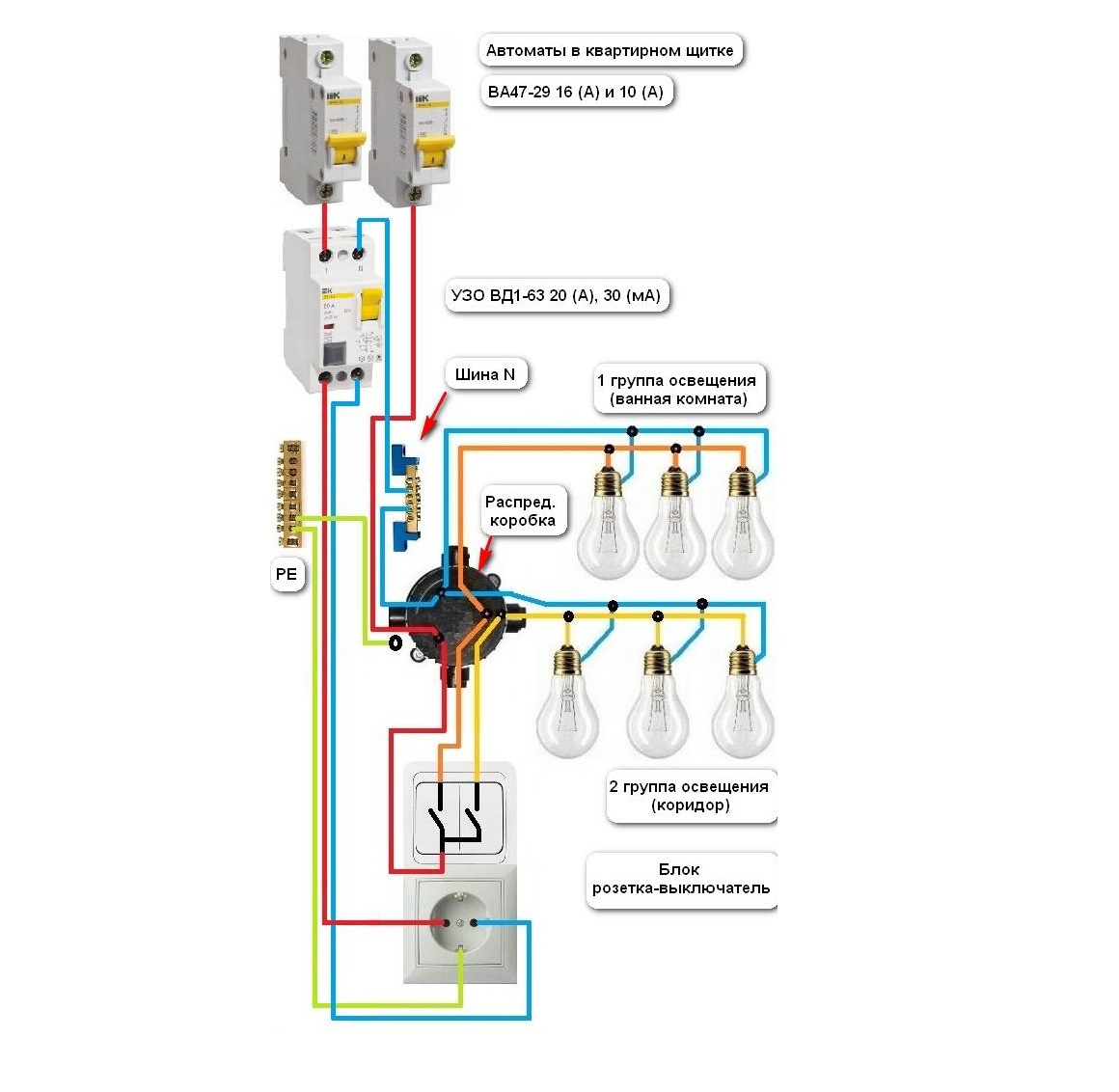

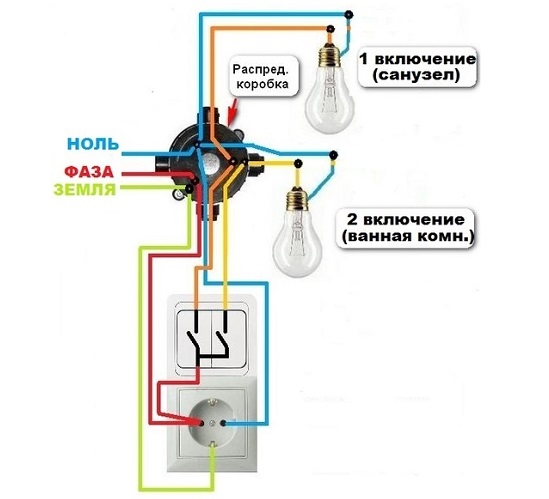

Kako priključiti dvojno stikalo in vtičnico v omrežje

Stikalo z dvema ključema v kombinaciji z vtičnico je običajno nameščeno v predelni steni med vrati kopalnice in kopalnice. Tako lahko uporabniki upravljajo svetila in vklapljajo gospodinjske aparate.

Napravo je treba povezati s 5 kabli, ki povezujejo enoto z razvodno omarico:

1. Priključite nekaj prostih jeder na preklopne kontakte.
2. Z mostičkom nanesite fazo na stikalo.
3. Preko preklopnih kontaktov priključite fazo na kopalniške in straniščne luči.
4. Zvijte proste jedrne žice s kabli za fazno napajanje skozi stikalo v razdelilni omarici.
5. Ustvarite povezavo med nevtralno žico in ozemljitveno žico z zvijanjem (goli konci) in ju priključite v vtičnico.

Izberite zunanjo enoto ali kopalniški sistem z ohišjem, odpornim na vlago, in prevlekami za zavese.

Shema priklopa vtičnice in stikala s tremi ključi

Konfiguracija bloka vam omogoča, da prihranite porabljeno energijo, saj bo krmilni element za več svetlobnih naprav v eni sobi:

• glavne svetilke;
• dekorativna razsvetljava;
• sekundarni viri svetlobe.

Zaradi tega v primeru nezadostne osvetlitve naprav ne morete povezati v omrežje, ampak jih aktivirate s pritiskom na tipko. Nastavljiva je tudi svetlost osvetlitve.

Shema namestitve je skoraj enaka povezavi modelov z enim ključem ali dvema ključema. V tem primeru je nič modra žica, faza pa črna ali rdeča. Nevtralni kabel je priključen na vtičnico.

Značilnosti priključitve dvojne vtičnice v stanovanjskem območju

Če imate več gospodinjskih aparatov, je vredno namestiti enoto za 2 ali več električnih točk z vzporedno povezavo. Pred namestitvijo so mostički izdelani iz 3 kablov in pripeljani do priključne točke. Delo poteka po naslednjem algoritmu:

1. Razstavljanje vsake vtičnice.
2. Odstranjevanje omrežij, vodnikov, napajalnih kablov.
3. Priključitev prve vtičnice na vhodni kabel.
4. Namestitev elementa v montažno dozo.
5. Vzporedna povezava kablov glede na barvo in namestitev naknadnih napajalnih mest.

Kabel pustite izvlečen iz razdelilne omarice z rezervo.

Nestandardna aplikacija

Nekateri strokovnjaki svetujejo uporabo stikala z enim ključem z vtičnico namesto standardne vtičnice - dovajanje faze prek stikala. Ta metoda je primerna za opremo brez gumba za izklop ali hitrega izklopa opreme.

Pomanjkljivost sheme je, da je združljiva samo s porabniki majhne moči, kar se v praksi skoraj nikoli ne zgodi. Noben od kontaktov ni zasnovan za visok tok, zato se napeljava segreje, stopi in povzroči požar.

Ideja o kombinaciji stikala in vtičnice se je pojavila pred kratkim, vendar so naprave hitro postale priljubljene zaradi udobja in funkcionalnosti.Ob pravilnem upoštevanju shem bodo kombinirane naprave postale odlična notranja rešitev, zonirale prostor in povečale število električnih točk.
