Uporabniki, ki stalno živijo v mestnih stanovanjih in zasebnih hišah, pogosto potrebujejo dodatne internetne povezave. V tem primeru je vtičnica najlažji izhod, ki vam omogoča, da v vsaki sobi uredite priključno točko. Za različne vrste naprav (naprav) se lahko uredi v ustreznem standardu.
Kaj pojasnjuje potrebo po vtičnicah
Vsak uporabnik interneta lahko reče, da če imate usmerjevalnik, bo namestitev LAN vtičnic po celotnem stanovanju nepotreben ukrep in podvajanje funkcij. Vendar jim bo ugovarjal marsikdo, ki skrbi za svoje zdravje in skuša zmanjšati raven visokofrekvenčnega sevanja, ki ga ustvarja naprava.
Obstaja še en prepričljiv argument v prid namestitvi LAN vtičnice v oddaljenih prostorih zasebne stanovanjske stavbe ali mestnega stanovanja. Gre za to, da tudi najdražji in napredni usmerjevalniki ne morejo pokriti znatnih prostorov, ki jih zasedajo sodobne zgradbe.Znotraj njihovih meja bo zagotovo točka, kjer bo signal tako oslabljen, da zanesljive komunikacije ne bo. V mestnih stanovanjih je tak kraj loža, oddaljena od usmerjevalnika, kjer je poleti potreben tudi dostop do interneta.
Če obstaja obsežno omrežje povezanih vtičnic LAN, se vsa vprašanja o zanesljivosti komunikacije v velikih prostorih in podeželskih hišah samodejno odstranijo.
Razvrstitev vtičnic

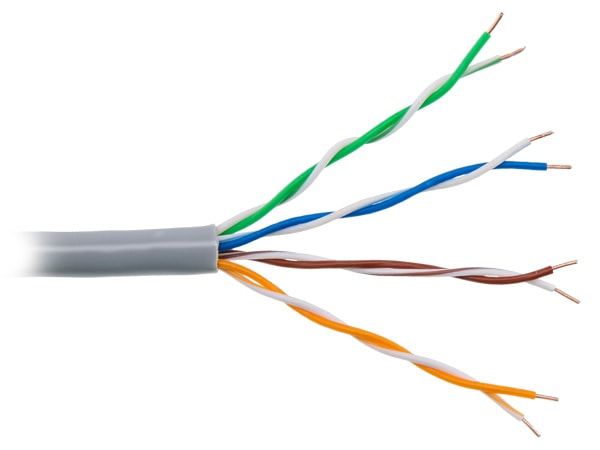

Za pravilen pristop k izbiri primernega vzorca omrežnih vtičnic se boste morali seznaniti z obstoječo klasifikacijo izdelkov, zasnovanih za enoten priključek RJ-45. Toda najprej morate razumeti značilnosti tega povezovalnega standarda, oblikovanega s tipično 8-žilno žico, imenovano "sukani par". Izdelek je dobil to ime zaradi značilnega prepletanja zvitih žic, nameščenih v oklopljen kabel. Ta standard se uporablja za organizacijo večine hitrih komunikacijskih kanalov v omrežjih različnih kategorij.
Strokovnjaki za izmenjavo omrežnih informacij so sprejeli klasifikacijo vtičnic s sukanim parom glede na naslednje osnovne značilnosti:
- število istočasno uporabljenih priključkov;
- hitrost prenosa informacij po omrežju;
- način pritrditve na stene in druge delovne površine prostorov.

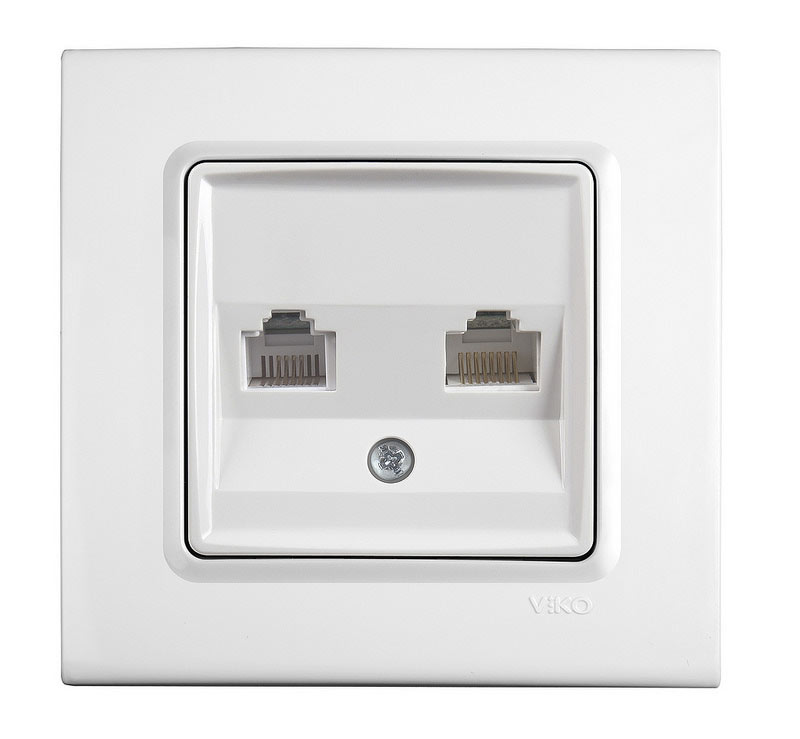

V skladu s prvo lastnostjo ločimo enojne, dvojne in tudi posebej oblikovane končne vtičnice z do 8 konektorji. Znana je še ena vrsta, povezana s kombiniranimi izdelki. Omogočajo dodatne vmesnike, kot so avdio, USB, HDMI in drugi, v kombinaciji z RJ-45.
Glede na hitrost prenosa informacij so vsi znani konektorji vtičnic razdeljeni v naslednje kategorije:
- Sukani par 3E – hitrost prenosa informacij do 100 Mbit/sekundo.
- Isti izdelek, vendar označen kot 5E - do 1000 Mbit/s.
- Šesta kategorija je do 10 Gbit/s.

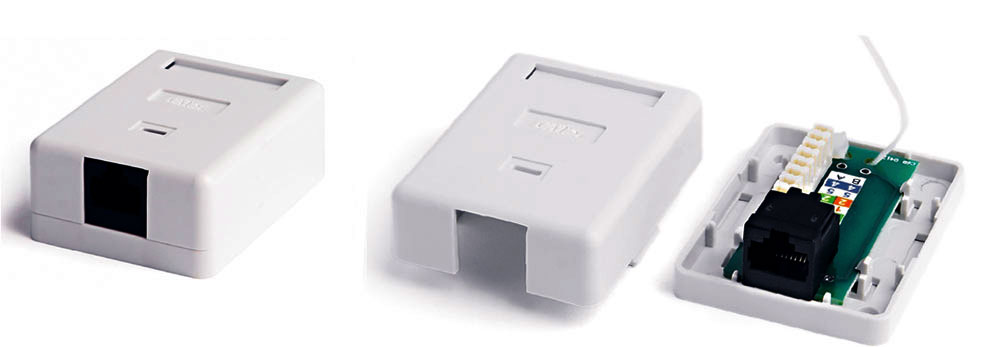

Glede na način pritrditve vtičnice se parični kabli delijo na vgradne/notranje in nadometne. V prvem tipu je kontaktna skupina vstavljena v nišo v steni, v zunanjih modelih pa je nameščena na površini in prekrita z zgornjim pokrovom.
Področja uporabe
Poleg izključno domače uporabe so omrežne vtičnice tradicionalno nameščene na številnih objektih:
- pisarne, učilnice in prostori s strežniško opremo, ki se nahaja v njih;
- Internetni centri in knjižnične strani;
- IT trgovine in servisne delavnice;
- tajnih laboratorijev in drugih prostorov z omejenim dostopom.

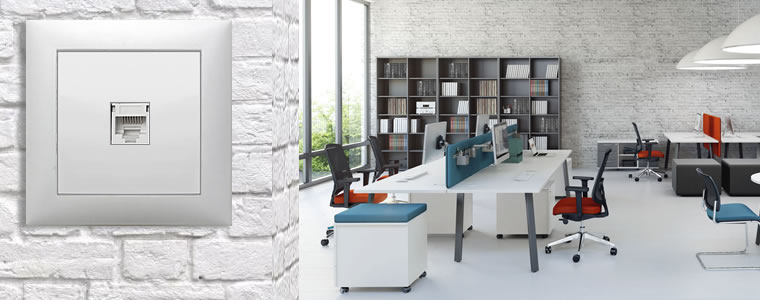

Za sodobne pisarne je poleg namestitve usmerjevalnikov obvezna vtičnica RJ-45, ki omogoča povezavo postajnega računalnika z internetom in lastnim lokalnim omrežjem.
V prostorih strogo tajnih organizacij je vgradnja omrežnih vtičnic v stene edini način za varen dostop do interneta, saj so tam kakršni koli sevalni sistemi prepovedani. Ta varnostni ukrep je posledica dejstva, da lahko občutljive informacije prestrežejo prek brezžičnega prenosa.

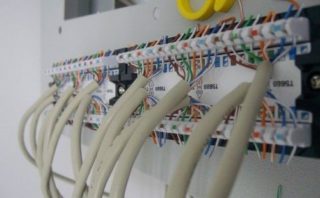

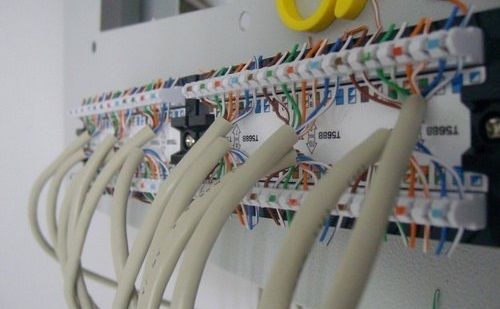

Značilnosti polaganja kablov
Pri polaganju kablov za internetne vtičnice je treba upoštevati določena pravila, katerih vsebina je odvisna od vrste kabla, pa tudi od lokacije priključkov. Za organizacijo internetnih omrežij se tradicionalno uporabljajo naslednje vrste kabelskih izdelkov:
- sukani par UTP;
- linije iz optičnih vlaken;

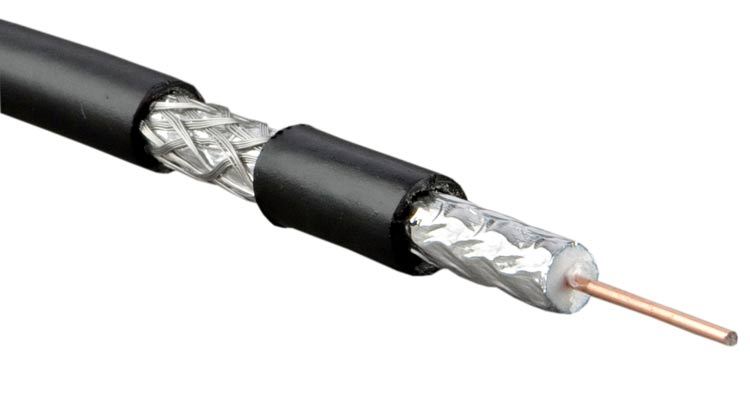

- koaksialni kabel.
Poleg vrste priključka je pri izdelavi pomembno paziti na vrsto jedra in način oklopa celotnega kabelskega izdelka.
Pravila za polaganje katere koli vrste kabla urejajo zahteve trenutnih standardov ISO/IEC 11801 in ANSI/TIA/EIA-568A. Upoštevajo naslednje značilnosti postopka namestitve:
- UTP zvit par se lahko položi z največjim polmerom upogiba najmanj 8 zunanjih premerov. Kršitev te zahteve bo povzročila uničenje izolacije in povečanje zunanjega hrupa.
- Pri polaganju oklopljenega kabla je pomembno zagotoviti, da je njegova zaščitna pletenica nedotaknjena.
Neupoštevanje teh pravil bo izničilo vsa prizadevanja za vzpostavitev zanesljive internetne povezave.
Polaganje dvožilnih kablov v stanovanju
Linija je položena od dostopne točke do osebnega računalnika ali distribucijske naprave z enim samim kablom brez oblikovanja sočelnih povezav. Dvožilni kabel se v stanovanje vpelje skozi luknjo v steni, ki meji na skupni hodnik. Oblikovan je s plastičnim tulcem, izrezanim iz cevi ustreznega premera.
Na odseku poti od talne plošče do vhoda v stanovanje je kabel položen v škatli. Na enak način je njegova odprta napeljava zasnovana znotraj na stenah stanovanja. V tem primeru lahko namesto škatle uporabite standardne kabelske kanale ali posebej oblikovane podstavke (s prazninami za polaganje žic). Imajo odstranljive pokrove, ki se po namestitvi v niše za sukani par enostavno zaskočijo. Nato se kabel napelje do točke, kjer je priključen na vtičnico RJ 45.
Funkcije namestitve in povezave
Vrstni red namestitve vtičnic na izbranem mestu je določen z načinom polaganja kabla z dvojnim parom (običajno je položen odprt). Zato se za njihovo postavitev uporablja površinska metoda. Pred priključitvijo kabla s sukanim parom v vtičnico se morate najprej ukvarjati z njegovim odklopom, kar pomeni rezanje posameznih žic in njihovo pripravo za priključitev.
Rezanje sukanega para se izvaja v skladu s posebnimi diagrami, ki jih najdete na kateri koli internetni strani o ustrezni temi.
Če je treba pretrgan kabel priključiti ali podaljšati, spajkanje ali zvijanje ni dovoljeno. To bo zahtevalo posebne adapterske škatle.
Obstaja več možnosti za stiskanje kabla (priključitev njegovih koncev za povezavo z omrežno vtičnico), ki jih označujejo naslednji diagrami:

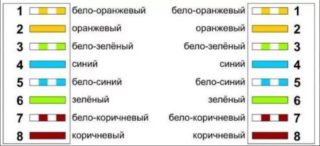

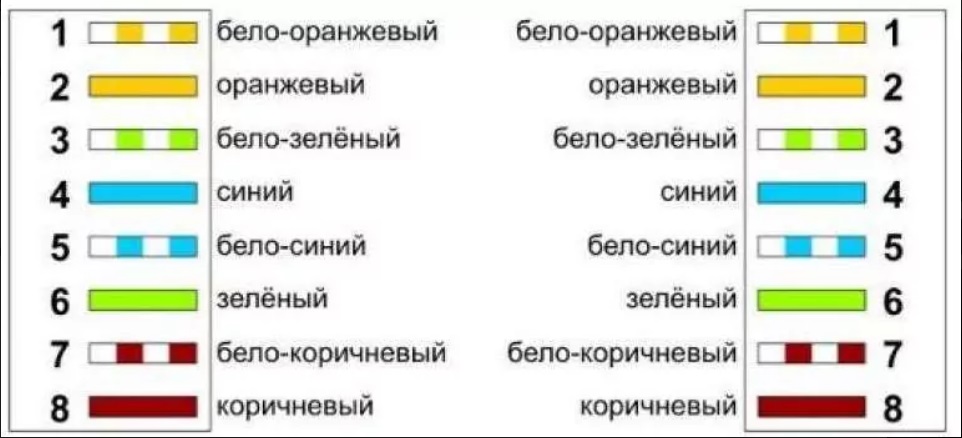

- ravni 8-žilni kabel;
- 8-žična kretnica;
- ravni 4-žilni kabel;
- 4-žična kretnica.
Ravni 4-žilni kabel lahko uporabite za povezavo telefonskih linij.
Vsaka povezava s sukanim parom v vtičnico na tem seznamu je primerna za določene situacije, odvisno od vrste priključenih naprav. Glede na diagrame na internetu se prvi tip uporablja za organizacijo kanala med osebnim računalnikom in usmerjevalnikom, ki služi hitri internetni liniji. Tretja vrsta ožičenja za internetne povezave je primerna pri uporabi počasnega protokola za prenos podatkov. Crossoverji so v povpraševanju v posebnih situacijah, ko morate združiti dva enaka vrata (na primer dva osebna računalnika) z uporabo vtičnic LAN.
Preverjanje povezave in morebitnih napak
Po končani namestitvi električne vtičnice in namestitvi konektorja na delovnem koncu kabla je potrebno preveriti povezavo za zanesljivost nastalih povezav. Če želite to narediti, je najbolj priročno uporabiti poceni kitajsko napravo, ki ustvarja testne impulze. Njegova glavna enota se uporablja namesto usmerjevalnika, sprejemnik pa se priključi neposredno v vtičnico. Ko so impulzni signali poslani v sprejemnik, se primerjajo. Če je bilo vse pravilno priključeno, ena za drugo svetijo zelene LED diode na napravi.
Možne napake pri namestitvi so razdeljene na tri vrste:
- kršitev protokola (vrstni red povezovanja jeder);
- nepravilno izbrana vrsta povezave;

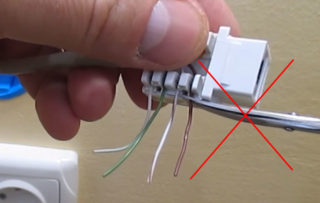

- poškodbe žice med odstranjevanjem.
Če so zahteve za povezavo izpolnjene, bodo vtičnice uporabniku služile dolgo časa in zagotavljale zanesljivo hitro povezavo.
