Za sodoben električni štedilnik je značilna visoka učinkovitost, funkcionalnost in natančnost nastavitev. Hkrati izdelek porabi veliko energije, kar vpliva na značilnosti njegove povezave z omrežjem. Nepravilno izbrana in priključena vtičnica za peč lahko povzroči požar, kratek stik in električni udar ljudi. Če želite na začetku odpraviti možnost nastanka takšnih situacij, morate pravilno načrtovati in priključiti napajalno točko, ki bo zagotovo vzdržala tako močne porabnike, kot so štedilnik, pečica in kombinirana pečica.
Značilne značilnosti
Standardne vtičnice niso primerne za električni štedilnik; niso zasnovane za velike obremenitve. Priključiti jih je treba ob upoštevanju največje porabe energije, ki lahko doseže 8 kW. Običajne gospodinjske točke, ki so nameščene v stanovanju, imajo oznako 16 A in lahko varno zagotavljajo energijo potrošnikom z močjo do 3,5 kW.
Električna vtičnica za peč ima naslednje lastnosti:
- Velika debelina prevodnih kontaktov. Lahko je 2-3 mm, odvisno od konstrukcijske obremenitve. Kovina v vtičnicah in vtikačih za električne štedilnike ima visoko trdnost, trdoto in elastičnost.
- Prisotnost ozemljitvenega kontakta. Potreben zaradi dejstva, da med delovanjem obstaja možnost uhajanja električne energije v ohišje. Ker običajne vpenjalne antene niso zasnovane za prenašanje velikega toka, je stik vzpostavljen z zatičem in ločeno luknjo.
- Bolj vzdržljivo telo. Vtičnice za peč so izdelane iz ognjevarne polimerne plastike, ki pri segrevanju ne izgubi trdnosti. Etui je trpežen, odporen na udarce in pritisk.

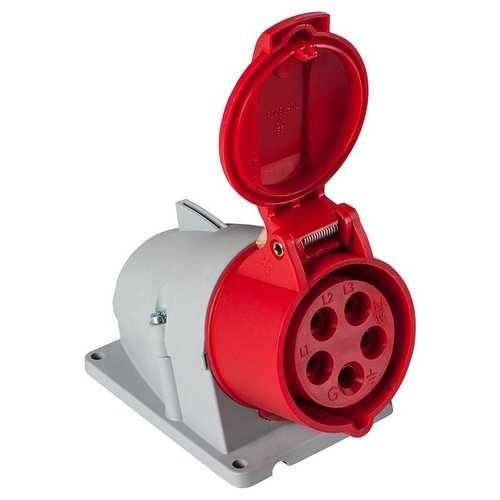

Odvisno od napetosti, ki jo napaja kabel, ima lahko vtičnica 3 ali 5 lukenj. Količina je določena s številom faz in prisotnostjo ozemljitve. Standardna 380-voltna vtičnica za peč ima 5 kontaktov, od tega 3 za priključitev faz, 2 pa za ničelno in ozemljitveno. Toda v stanovanjih te možnosti praktično nikoli ne najdemo, podobne odločitve se uporabljajo za ureditev industrijskih prostorov.
Zahteve za ožičenje
Večina domov nima ločenih vodov in vtičnic za električne peči velike moči. Vtičnice, nameščene v kuhinji, so povezane z enim tokokrogom, ki je zasnovan za določeno obremenitev. Če uporabljate sodobno kuhalno ploščo, porabnikov, kot so električni kotliček, pečica in mikrovalovna pečica, ne morete vklopiti, dokler ne preneha delovati. To ni povsem priročno, če morate kuhati veliko in na več napravah.
Hiše, zgrajene v prejšnjem stoletju, imajo aluminijasto napeljavo, ki lahko prenese največjo obremenitev do 3,5 kW. Hiše sodobne serije so opremljene s kabli z bakrenimi vodniki 2,5 mm², nazivne moči 4,6 kW. To je povsem dovolj za napravo srednje moči. Če je porabnikov več, je bolje spremeniti napeljavo, da se izognete pregrevanju. Priporočljivo je, da kupite kabel s 3,0 mm² (6,2 kW) ali 3,5 mm² (8,0 kW) žilami. Pri izbiri se morate osredotočiti na konično vrednost porabe električne energije.
Optimalna rešitev je kabel z bakrenimi vodniki. Za to kovino je značilna visoka prevodnost, prožnost in elastičnost. Problem korozije lahko enostavno in hitro rešimo z obdelavo kontaktov s kositrom.

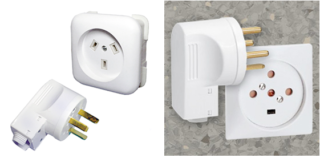

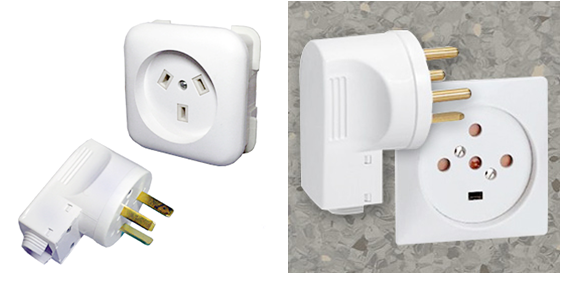

Vrste vtičnic za električne peči
Glede na predvideni namen so izdelki razdeljeni na nazivno napetost - 220 V in 380 V. Prva vrsta vključuje naprave za uporabo v kuhinjah hiš, podeželskih hiš, vikend in hotelov. Druga vrsta izdelka se uporablja v restavracijah, velikih menzah in tovarnah za proizvodnjo že pripravljene hrane. Glede na namen se razlikujejo velikost, število gorilnikov in poraba energije.

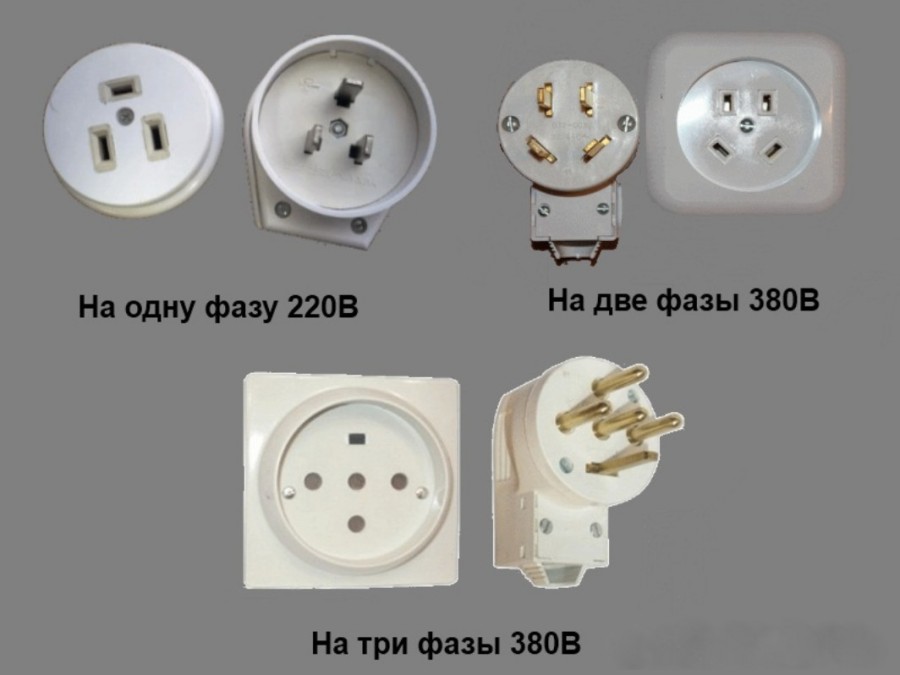

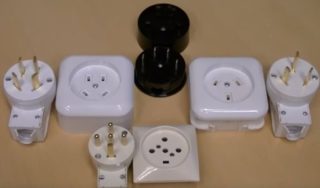

Glede na število priključkov za gospodinjsko omrežje 220 V so vtičnice za peč naslednje:
- faza, nič, zemlja (3);
- 3 faze, nič (4);
- 4 faze, nič, zemlja (5).
Naprave se razlikujejo tudi po življenjski dobi. Odvisno je od dejavnikov, kot so odpornost na elektrolitsko korozijo, obrabo in upogibanje. Glavni indikator je število ciklov vklopa in izklopa.
Na tem področju je klasifikacija kakovosti naslednja:
- visoko - 100000;
- povprečje - 75000;
- nizko - 50000.
Glede na pogoje delovanja in kakovost se življenjska doba izdelkov giblje med 10-25 let.

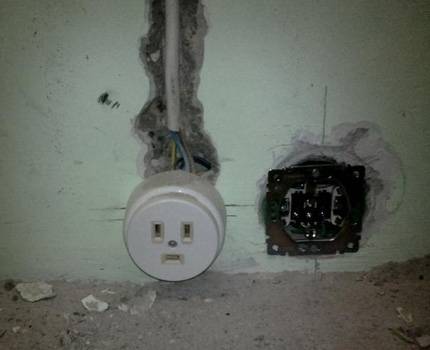

Namestitev vtičnice za električni štedilnik se lahko izvede na odprt ali skrit način. Izbira je odvisna od lokacije namestitve opreme in možnosti napeljave kabla. Zunanja namestitev je univerzalna, uporablja se na ulici, balkonih in v lesenih zgradbah. Skrita metoda se uporablja v stanovanjskih zgradbah iz opeke in armiranega betona. V tem primeru se pred priključitvijo vtičnice za peč v steni naredijo luknje in utori.
Pomembna je odpornost na zunanje vplive. Izdelki imajo 6 stopenj zaščite pred prahom in 8 pred vodo. V ta namen se uporabljajo čepi, pokrovi in zavese.
Izbira vtičnice glede na število faz in ozemljitev
Izbira je odvisna od konfiguracije vilic, s katerimi je peč opremljena. Skoraj vsi proizvajalci dopolnjujejo svoje izdelke s kabli, ki so togo pritrjeni v ohišje. Oblika in vrsta vilic je določena s standardi, ki veljajo v državi uvoznici.
Za običajno peč z močjo do 6 kW morate kupiti izdelke s 3 priključki - za fazo, ničelno in ozemljitev. To vezje je zasnovano za enofazni tok, ki se napaja v večnadstropnih zgradbah. Če v stavbi ni ozemljitve, lahko kupite navadno vtičnico z 2 priključkoma.
Trifazne naprave se uporabljajo za močno električno opremo, ki porabi 6-12 kW. Tu se uporablja fazno disperzijsko vezje s 3 kontakti, ki so na voljo na montažnem bloku naprave. Ozemljitev je obvezna, od nje je odvisna varnost kuharja.
Nasveti za izbiro dizajna
Pri izbiri izdelka morate biti pozorni na razpoložljivost in kakovost delov, ki določajo njegovo zanesljivost, vzdržljivost in varnost.
Na kakovost delovanja izdelka vplivajo naslednje nianse:
- Cena. Dobre stvari ne morejo biti poceni (vsaj 1000 rubljev).
- Lokacija vozlišč. Moral bi biti kompakten in ergonomičen.
- Ocena naprave. Imeti mora rezervo za konično obremenitev.
- Vrsta namestitve - skrita ali odprta. Tu se izbira med enostavnostjo namestitve in praktičnostjo.
- Razpoložljivost ozemljitve. Ta funkcija bo zaščitila kuharja pred električnim udarom v izrednih razmerah.
- Videz. Pomembno je, če je vtičnica na vidnem mestu.
Treba je zagotoviti možnost komunikacije med napravami različnih konfiguracij. V nekaterih primerih je dovoljena uporaba certificiranega adapterja iz enega vtiča v drugega. Če je treba namestiti dvojni vir, uporabite razdelilnik z izhodi za zahtevano tehnično zahtevo. V eno vtičnico lahko priključite enofazni 32a vtič za električni štedilnik, v drugo pa vstavite običajni vtič iz pomivalnega stroja.
Priprava plošče
Pravilno oblikovana in sestavljena plošča vam bo omogočila pravilno porazdelitev energije med potrošniki in popolnoma odpravila tveganje kratkega stika. Tudi če imate osnovno znanje o naravi elektrike, ga lahko naredite sami.

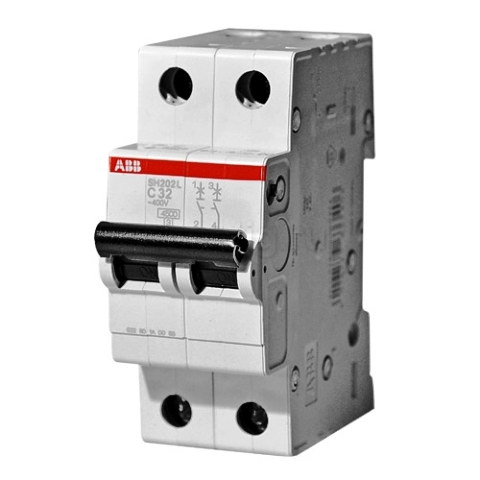

Najprej morate izračunati število gospodinjskih aparatov in njihovo skupno moč. Na podlagi tega se izbere uvodni stroj, zasnovan za 32 A ali 40 A. Nato se sestavi risba, v kateri so narisane napeljave in vtičnice. Napajalni vod za ploščo je izdelan ločeno.
V večnadstropnih stavbah je mogoče namestiti samo plošče odprtega tipa.Bolje jih je postaviti na mesta, ki so nedostopna otrokom in hišnim ljubljenčkom. V škatli so vhodni in vmesni paketi, montažne palice, RCD, fazni, zaščitni in ničelni vodniki.
Prednost je treba dati škatlam iz ognjevarne plastike, ki prenese visoke temperature. To bo preprečilo električni udar, če se katera od žic zrahlja in se dotakne ohišja. Pritrditev na steno mora biti čim bolj toga, da preprečite nenamerno trganje škatle.
Priključitev vtičnice

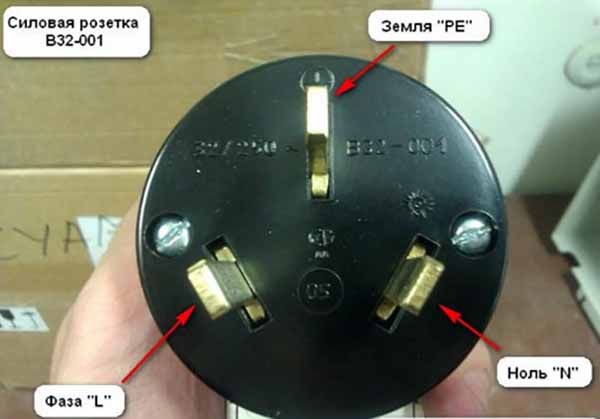

Povezava se izvede v skladu z električnim diagramom naprave in vrsto napetosti, ki vstopa v hišo. Pred priključitvijo je treba konce žic očistiti, obdelati s kislino in spajkati.

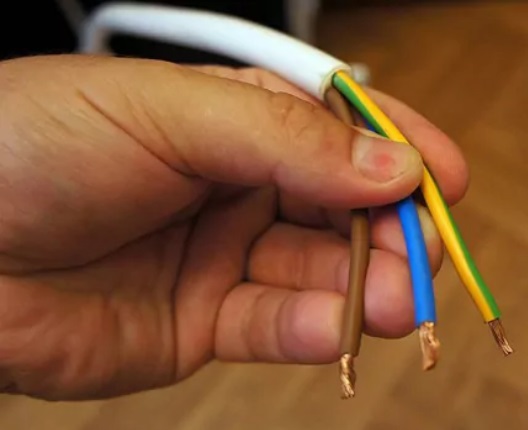

Če je v omrežju enofazni tok, so žice povezane v skladu z oznakami kontaktov ali njihovo barvno oznako. Rumeno-zelena žica je povezana z ozemljitvijo, rdeča s fazo in modra z ničlo.
Dvofazna naprava komunicira na podoben način.
Diagram žične povezave:
- L1 - faza A (rjava);
- L2 - faza B (bela);
- N - nič (modra);
- PE - zemlja (rumeno-zelena).
Trifazne vtičnice so priključene na omrežje po naslednji shemi:
- L1 - faza A (rjava);
- L2 - faza B (bela);
- L3 - faza C (rjava z belim trakom);
- N - nič (modra);
- PE - zemlja (rumeno-zelena).
Po privitju žic morate preveriti zanesljivost preklopa tako, da jih rahlo potegnete nazaj.

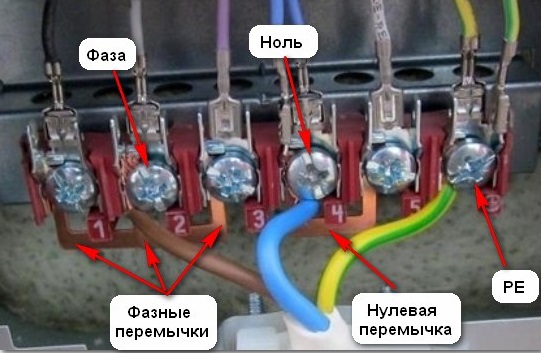

Priključitev kontaktov na peč
Pri nakupu uvoženih izdelkov lahko naletite na pomanjkanje napajalnega kabla, ki prihaja iz peči. Podobne zgodbe se dogajajo tudi pri nakupu rabljene opreme.Ker so plošče v pečeh standardne in zasnovane za vse vrste priključkov, morate najprej izbrati vtičnico in vtič, ki ustrezata napeljavi v stanovanju. Po tem preostane le še pritrditev jeder na ploščo.
Odvisno od števila jeder so na ploščo priključeni nič, faza in ozemljitev. Pred tem se identificira polarnost vtičnice. Privzeto se tok napaja na levi konektor, tok pa se pošlje na nič. Sredina je zmleta. Če v omrežju ni ozemljitve, tudi ni smiselno pritrditi rumeno-zelene žice.

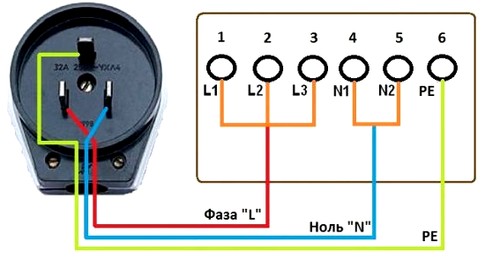

Če je na plošči 5 ali 6 kontaktov, je povezava izvedena po naslednji shemi:
- L1 - faza A (rjava);
- L2 - faza B (bela);
- L3 - faza C (rjava z belim trakom);
- N (1 ali 2) - nič (modra);
- PE - zemlja (rumeno-zelena).
Nekateri proizvajalci postavljajo mostičke med kontakte. Če jih ne odstranite, bo ob vklopu naprave prišlo do kratkega stika.
Kako premakniti prodajno mesto na drugo lokacijo
V skladu s SNiP je prepovedano uporabljati gospodinjske podaljške za priključitev močne opreme. To lahko povzroči pregrevanje, požar in kratek stik.
Točko lahko premaknete tako, da jo namestite v novo vtičnico s starim kanalom in novimi utori za žice.
Napetost se napaja na naslednje načine:
- poseben podaljšek;
- polaganje nove linije;
- podaljšek kabla, ko so žice povezane s spajkanjem, varjenjem, stiskanjem ali sponkami.
Vsaka možnost ima svoje prednosti in slabosti. Odločitev se sprejme za vsak primer posebej glede na okoliščine.
Varnostna pravila
- Povezavo je treba izvesti tako, da je linija na vhodnem paketu popolnoma brez napetosti.
- Pri svojem delu uporabljajte samo visokokakovostne materiale preverjenih proizvajalcev.
- Gnezda ne postavite bližje kot 50 cm od kuhinjskih korit, vodovodnih, plinskih in kanalizacijskih cevi.
- Pri povezovanju žic bodite previdni, pred priključitvijo napetosti preverite, ali je povezava pravilna.
Skladnost s temi pravili bo omogočila pravilno namestitev peči, ki ne bo povzročala težav več let.
