Triključno stikalo z vtičnico je primerno za krmiljenje razsvetljave (na primer kopalnice in stranišča) s hodnika ali za uporabo v prostoru, kjer se uporablja več svetil hkrati. Da ne pride do izpadov električne energije, mora inštalater vedeti, kako pravilno priključiti trojno stikalo na vtičnico.
Aplikacije, prednosti in načini uporabe
Vtičnica s tremi stikali ima bolj zapleteno shemo povezovanja kot preprosto stikalo za luči, saj so trije kontakti hkrati usmerjeni na lestenec ali svetilko. Vendar ima uporaba takšnega bloka številne prednosti:
- kompaktnost in funkcionalnost - ohišje vsebuje več naprav;
- nadzor osvetlitve v sosednjih prostorih;
- varčevanje z energijo;
- možnost uporabe kombinirane razsvetljave;
- enostavnost prilagajanja jakosti svetlobe.
Pri priključitvi je nevtralni delovni kabel usmerjen od stikalne naprave do vtičnice, fazna žica pa prihaja iz mostička stikala.
Vrste naprav

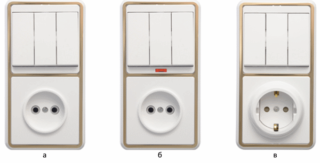

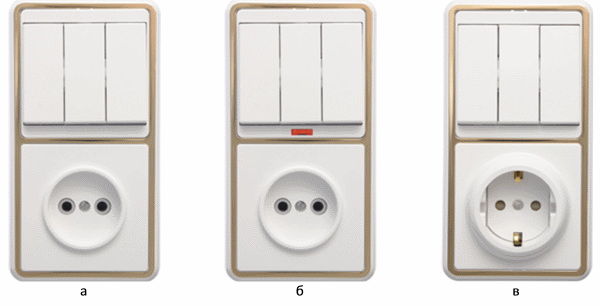

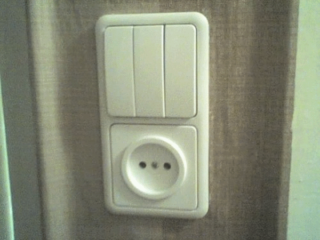

Stikalo s 3 tipkami z vtičnico je na voljo v široki paleti oblikovalskih rešitev, možno je izbrati možnost, ki ustreza dizajnu prostora, v katerega nameravate priključiti napravo. Glede na merilo lokacije, za katero je naprava namenjena, so izdelki razdeljeni na prehodne tipe, nameščene na hodniku ali na podestu in namenjene za nadzor lestencev in lokalnih svetlobnih naprav, ki se nahajajo v istem prostoru. Nekatera stikala imajo indikatorske lučke, ki vas lahko opomnijo, ko je lučka prižgana, ali pokažejo lokacijo luči v temi.
Pri izbiri primernega modela ga morate pregledati glede fizičnih napak, prask in odrgnin. Pri preklopu morajo tipke klikniti. Če se postopek odvija tiho, to kaže na okvaro samovpenjalnih lem, namenjenih za pritrditev priključenih kablov.
Funkcije povezave
Sama enota je povezana na enak način kot možnost z dvema ali enim gumbom. Napajalni kabel priključimo na vhod stikala, žice pa potegnemo na tri žarnice. Vtičnica ima svojo ničlo, ni povezana s stikalom, imata pa skupno fazo. Nevtralne delovne žice (tako iz vtičnice kot iz žarnic) so usmerjene v razdelilno omarico, fazna žica pa je pripeljana do združitvenega kontakta na vhodu naprave. Kabli za razsvetljavo so nameščeni na izoliranih blokih, iz katerih se napetost napaja na svetilke. S koncev vodnikov se odstrani 1 cm izolacijskega materiala.
Stikala namestimo navpično na steno, najpogosteje ob okvir vrat. Nišo za blok lahko zgradite z distančnimi elementi in okvirjem okvirja.Stikalna naprava je opremljena s 5 priključki, z ozemljitvijo do vtičnice. Pri napravah s kovinskimi elementi je potrebno pod vijak namestiti zaščitni priključek za zaščito pred električnim udarom.

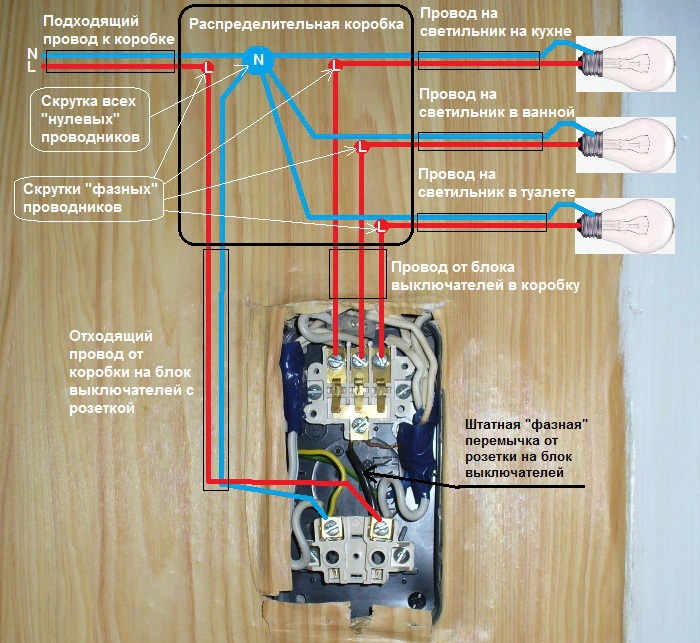

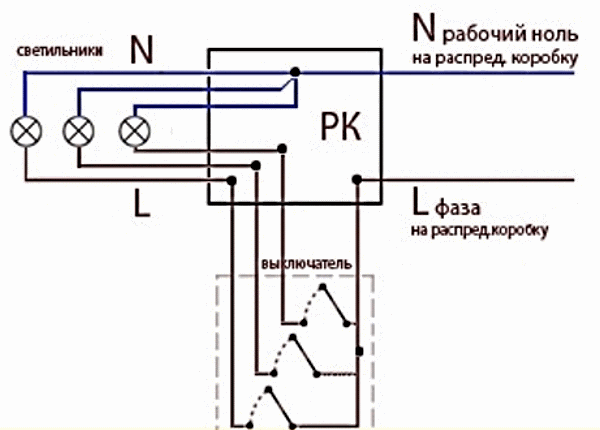

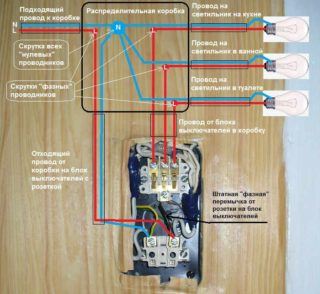

Shema povezave za stikalo s tremi tipkami in vtičnico
Diagram se pogosto nahaja v navodilih, ki so priložena napravi. Za trojno stikalo, ne glede na prisotnost ali odsotnost vtičnice, ima standardni videz. Ničelni kabli (3 kosi) iz svetilk so priključeni na ničlo, en vodnik pa je usmerjen v vtičnico. V stanovanjih večnadstropnih stavb gredo samo fazni kabli iz stene, nevtralni kabli pa vodijo neposredno do svetlobne naprave. Če se to pravilo ne upošteva, bodo lestenci in svetilke ves čas pod napetostjo - takrat je stanovalec v nevarnosti električnega udara, tudi ko izvaja preprost postopek za zamenjavo žarnic. Modeli z vtičnico imajo dodatno ničlo.
Če vtičnice ni, vodijo do stikala 4 kabli, če je, pa 5.
V apartmajih s postavitvijo sovjetskega obdobja lahko škatlo s tremi ključi postavite samo na stičišču kopalnice, hodnika in kuhinje. Če ga želite namestiti v spalnico ali dnevno sobo, boste morali delno spremeniti postavitev napeljave. Za opravljanje tega dela je bolje povabiti profesionalnega električarja.
Če nameravate sami priključiti vsa stikala, lahko v dnevni sobi takšne hiše namestite samo napravo z enim ali dvema gumboma.
Načini povezave
Stikalo s tremi tipkami je mogoče priključiti z razvodno omarico ali brez nje.

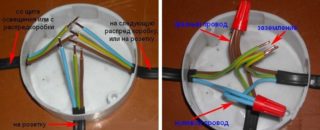

Z razvodno omarico

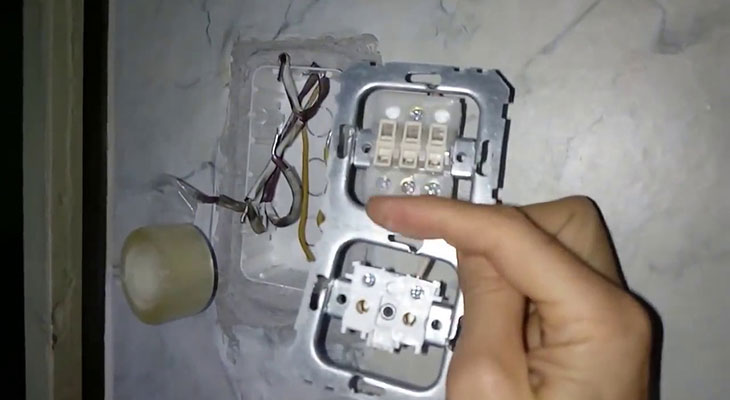

Najprej boste morali razstaviti in odstraniti staro stikalo iz stene, očistiti nišo in preveriti stanje ožičenja. Iz stene mora izhajati pet žic. Zdaj morate izklopiti napajanje v stanovanju, poravnati žice in nato usmeriti napajanje nanje. Z indikatorskim izvijačem ali drugo napravo, pri tem pazite na barvo izolacijskega materiala, poiščite enožilni in ničelni fazni vodnik ter ju priključite v vtičnico. Faza je nameščena na kontaktu, ki gre do mostička naprave. Preostale tri žice so nameščene na ustreznih kontaktih. Ko pritisnete stikalne gumbe, bi morale zasvetiti luči.
Brez priključne omarice
Pri neposredni povezavi bo po odstranitvi stare enote iz stene štrlelo 8 žic. Pozorni morate biti na barvo njihove izolacije. Če so žice enako obarvane, morate izklopiti tok v stanovanju, nato poravnati žice in jih položiti v prostor, tako da se konci, na katerih je odstranjen izolacijski material, ne dotikajo drug drugega. Priključite napetost in z indikatorjem poiščite fazo (dvožilni kabel). Označiti ga je treba z izolirnim trakom, po predhodnem odklopu napeljave. Potem iščejo ničlo. Od preostalih šestih žic, ki bodo povezale 3 svetilke, morate izbrati fazo in nevtralno. Faza za vsako svetilko je kombinirana z N, ki prihaja iz razdelilne omarice, ničla pa se nanese na kontakt vtičnice. N vodi do vtičnice, gre za 3 naprave. L iz oklopa je priključen na vtičnico. Preostala napeljava, ki gre do svetilk in lestencev, vodi do stikal. Pri uporabi tega vezja so nevtralne žice zvite - skrite morajo biti v bloku naprave z vtičnico.
Napake pri namestitvi
Pri priključitvi stikala s tremi ključi z vtičnico v enem ohišju so možna napačna dejanja, zaradi katerih se svetlobne naprave morda ne bodo vklopile. Pogosti primeri vključujejo:
- Nedelujoče stikalo z delujočo vtičnico pomeni, da je tehnik pomešal fazno in ničelno žico. Zasnovo morate preveriti z indikatorjem in narediti potrebne spremembe.
- Dva gumba ne delujeta, dokler ne pritisnete tretjega - znak, da je bila faza sprožena na izhod tretjega gumba in ne na glavni vhod.
V vtičnico ne smete priključiti čajnika - njegovi kontakti niso zasnovani za visoko napetost in naprava lahko preneha delovati.
Proizvajalci stikal
Izbrati morate blagovno znamko na podlagi lastnih prioritet. Če je umetniška kakovost pomembna, se lahko osredotočite na paleto podjetij Fede in Gira. Prvi med njimi je specializiran za starinske sloge. Funkcionalne modele v sodobni oblikovalski rešitvi najdete pri proizvajalcu ABB. Nekatera od teh stikal so osvetljena z LED. Med ruskimi podjetji naprave z vtičnico (z različnim številom gumbov) proizvaja Kuntsevo-Electro.
Pri namestitvi naprave z vtičnico je ključnega pomena pravilna identifikacija nevtralne in fazne žice ter njuna pravilna povezava med seboj. Samo v tem primeru bo zagotovljena zanesljivost in varnost delovanja.
