Razvijalci izdelkov za elektroinstalacije nenehno širijo svojo funkcionalnost, kar je razloženo s povečanimi zahtevami za te naprave. Potrditev tega trenda je trojno ali trikrako stikalo. Pred nakupom in priključitvijo je pomembno razumeti zasnovo izdelka, pa tudi značilnosti namestitve v prostoru.
Namen, oblikovne značilnosti in prednosti

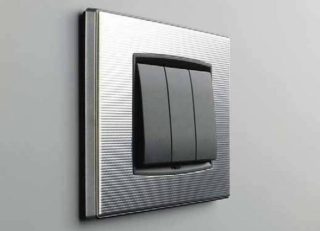

Na prvi pogled se tovrstna stikala ne razlikujejo od tipičnih naprav, ki imajo eno ali dve tipki. Pri zasnovi naprave se razlikujejo trije gumbi, ki se nahajajo zadaj, združeni v enem ohišju. Njegova glavna razlika od najpreprostejših stikal je možnost preklopa 3 skupin svetlobnih naprav hkrati z ene dostopne točke. Stikala s tremi ločenimi tipkami so običajno nameščena v prostorih s kompleksno konfiguracijo:
- kombinirane vodovodne enote;
- prehodni hodniki precejšnje dolžine;
- dnevne sobe v kombinaciji s kuhinjskimi prostori.
Poleg tega se stikala s tremi tipkami pogosto uporabljajo za krmiljenje lestencev, ki imajo več rok.
Pri kombiniranih osvetljevalcih se uporabljajo za stopenjsko prižiganje žarnic, pri čemer najprej zasveti ena, nato pa še drugi dve.
Zasnova triključnih stikal je izjemno preprosta. Struktura vključuje tri vgrajene mehanizme s pritrjenimi ključi in okvir ohišja, na katerem se nahaja izvršilni del s sponkami za povezovanje žic.
Prednosti sodobnih stikal s 3 tipkami so:
- učinkovitost - namesto treh naprav se uporablja ena;
- zmanjšanje stroškov inštalacijskih operacij;
- možnost kombiniranega nadzora svetlobe.
Enostavnost namestitve naprave na tri tipke je razložena z zmanjšanjem stroškov priprave enega sedeža in priključitvijo kabla nanj.
Glavne vrste stikalnih naprav
Glede na vrsto preklopnega mehanizma se trojna stikala delijo na običajne ključne izdelke in naprave na dotik. Prve se sprožijo ob pritisku na eno od tipk, druge pa z dotikom plošče na dotik na določeni točki. Nekateri modeli naprav so opremljeni z napravo za gladko prilagajanje osvetlitve do popolnega izklopa svetlobe (dimerji).
Glede na način namestitve so trojna stikala treh vrst:
- za zunanjo namestitev;
- za skrito postavitev v stensko nišo;
- kombinirani izdelki v kombinaciji z vtičnico.
Namestitev kombiniranega stikala s 3 tipkami je upravičena v primerih, ko je v prostoru predvidena odprta električna napeljava.Težava pri namestitvi te vrste je v potrebi po priključitvi ločenega nevtralnega vodnika na vtičnico.
Obstajajo trojna stikala v brezžični izvedbi, ki jih je mogoče namestiti na katerem koli mestu, ki je primerno za uporabo. Obstajajo tudi stikalne naprave, opremljene z žarnico ali miniaturno LED diodo, ki omogočajo osvetlitev nadzorne plošče. Njihova uporaba je priporočljiva v primerih, ko je pogosto potrebno vklopiti osvetlitev v popolni temi.
Kriteriji izbire
Glavna merila za izbiro prave trojne naprave so:
- delovanje preklopnega mehanizma ne sme spremljati motenje ali motenje;
- želeni izdelek je izbran, če na njegovem telesu ni jasno vidnih napak;
- Za namestitev naprave v kopalnici boste potrebovali stikalo z visoko stopnjo zaščite pred vlago.
Ko pregledujete izdelke, ki jih kupujete, se prepričajte, da pritisk vsake tipke spremlja značilen klik. Njegova prisotnost je najboljša potrditev uporabnosti mehanizma.
Vzorci v vodotesni izvedbi so opremljeni z dodatno gumijasto ali plastično lupino, ki ščiti notranje prostore pred vdorom vode. Za lažjo nadaljnjo namestitev je priporočljivo izbrati stikalo, katerega preklopni mehanizem ima vijačne ali sponke.
Shema povezave
Preden priključite stikalo s tremi ključi, ga boste morali razstaviti na sestavne dele. To storite tako, da s ploščatim izvijačem najprej odstranite vse tri ključe in nato odstranite okrasni okvir.Po tem se odpre dostop do sponk, na katere želite priključiti fazne žice. Pred začetkom dela je pomembno, da se odločite za vezje, s katerim naj bi bila priključena kupljena naprava. Pri izbiri so možne naslednje možnosti:
- Uporabnik pričakuje, da bo v lestencu postopoma prižgal tri žarnice. Za preklop je predvidena uporaba razdelilne omarice.
- Da bi dosegli enak učinek, se predpostavlja neposredna povezava vodnikov. Podloga gre neposredno na kontakte svetilke.
Diagram povezave za vsakega od teh primerov ima svoje značilnosti.
Priključitev treh žarnic skozi razdelilno omarico
Trifazne žice, vzete iz zgornjih sponk stikala, so položene v kabelski kanal v smeri razvodne omarice. Odklopi jih in nato ustvari vejo proti lestencu. Vsaka od močnostnih palic je preklopljena tako, da se prek nje dovaja napetost na ločeno žarnico. V tem primeru bo mogoče svetilke vklopiti postopoma - eno za drugo, dokler ne dosežete največje osvetlitve.
Ta pristop je priročen, ker če je potrebno prilagoditi vezje, je dovolj, da spremenite povezavo v škatli, ne da bi se dotaknili samega lestence.
Direktna povezava
Uporabnik prihrani pri potrošnem materialu in pridobi na zanesljivosti. Osnovno pravilo elektrotehnike je: manj kontaktov, bolj zanesljivo je vezje.
Tri palice, ki segajo od sponk stikala, so položene v kabelski kanal neposredno do lestenca. V notranjosti osvetljevalnika se preklopijo v skladu z barvno oznako vodnikov.Če ni na voljo, boste morali uporabiti multimeter, vklopljen v načinu »Dial«. Z njegovo pomočjo se določijo jedra, ki so povezana s kovinsko podlago vseh treh nosilcev: to bo ničelni kontakt. Preostali trije vodniki so povezani s kontaktnimi ploskvami nosilcev svetilk: to so fazne povezave. Po označevanju je vsaka žica povezana z miniaturnimi adapterji na ustrezne vodila, odstranjena iz stikala. Vrstni red vklopa ni pomemben, saj se žarnice običajno vklopijo v naključnem vrstnem redu.
Nevtralne žice so zvite, dobro spajkane in z adapterjem priključene na nevtralno vodilo, ki je speljano skozi luknjo v stropu.
Značilnosti namestitve kombiniranih modelov
Diagram povezave za kombinirane izdelke se razlikuje od že obravnavanih možnosti. Njegova posebnost je potreba po ničelni vodilni liniji, položeni od razdelilne omarice do ustrezne vtičnice. Navzven je videti, kot da dva kabla prihajata iz kombinirane naprave: eden od njih napaja "ničlo" iz razvodne omarice, drugi pa vodi tri fazne vodnike proti njej.
Da bi dosegli pričakovani učinek stikala s tremi tipkami, mora izvajalec upoštevati pravila za njegovo priključitev. Samo v tem primeru je mogoče uresničiti vse zmožnosti stikalne naprave.
