Kako priključiti trojno vtičnico: v eno vtičnico z eno žico

Komplet treh vtičnic v enem ohišju omogoča priklop velikega števila naprav na en vir napajanja. Naprava s tremi moduli zmanjša tudi število uporabljenih žic. V kuhinji, spalnici ali pisarni je povpraševanje po trojni vtičnici.

Potreba po namestitvi trojnih vtičnic

Uporaba trimodulne vtičnice vam omogoča udobno uporabo gospodinjskih aparatov in električnih naprav. Skupni mehanizem ima številne prednosti:

• nizki stroški v primerjavi z izdelki z enim modulom;
• trajno in varno pritrjevanje;
• brez stroškov za organizacijo dodatnega ožičenja;
• hitrost popravila v primeru okvar;
• hitra in enostavna namestitev.

Pri nameščanju trojnih naprav boste morali izvrtati vtičnico za tri module. Ta tehnika bo znatno prihranila prostor v stanovanju in povečala funkcionalnost električne napeljave.

Vrste izdelkov

Glede na obliko, velikost in način vgradnje ločimo naslednje vtičnice s tremi vtičnicami:

• notranji - primeren, če ima stanovanje skrito vrsto ožičenja;
• zunanji – vgrajen pokrov preprečuje vdor prahu v odprtine, ohišje ima povečano zaščito;
• vgradne in nadzemne - vgrajene v stensko površino.

Sodobni proizvajalci proizvajajo modele z ali brez ozemljitve, pa tudi z varovalko, ki zagotavlja izklop v primeru kratkega stika.

Trojne vtičnice imajo dve vrsti kontaktov:

• med delovanjem cvetni listi izgubijo svoje lastnosti togosti in elastičnosti ter lahko iskrijo;
• za vzmetne je značilna povečana odpornost proti obrabi.

Optimalen kontaktni material je medenina.

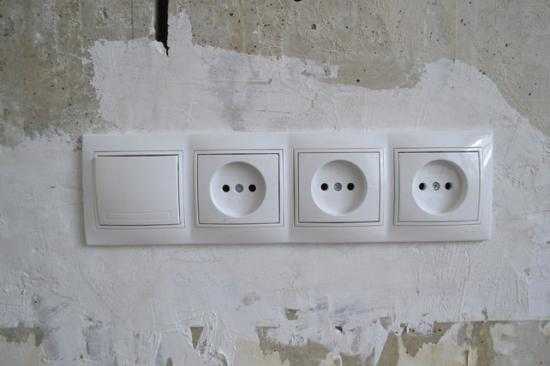

Značilnosti vtičnice s stikalom

Naprave za tri porabnike z gumbom za izklop so priročne, ker stikalo izklopi del električnega tokokroga. To odpravi kratke stike ali kopičenje statične elektrike. Posebnost naprave je enodelno ohišje s tremi vtičnicami in gumbom za vklop.

Kombinirani modeli se razlikujejo:

• vsestranskost - lahko se namesti na betonske, kamnite, lesene in mavčne stene;
• ekonomično - potrebnih je najmanj namestitvenih jarkov in lukenj;
• enostavnost povezave - vleče se skupna žica, namesto ločenega kabla za vsako točko;
• hitrost označevanja površine zaradi istih velikosti izdelkov;
• sposobnost hkratnega nadzora svetlobnih virov in vklopa električnih naprav.

Če en element odpove, je treba zamenjati celotno enoto.

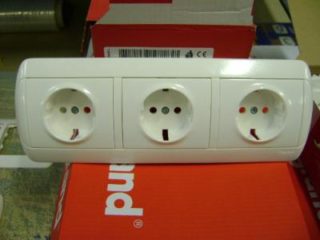

Dizajn s trojno vtičnico

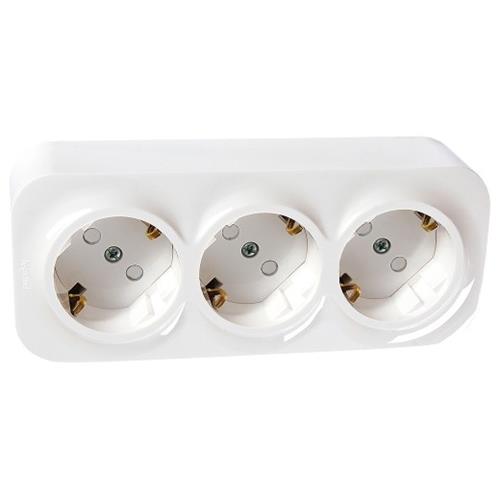

Izdelki so izdelani na osnovi ohišja in delovnega dela - sponke z vzmetmi za vtič in kontakte, ozemljitveno napravo. Sodobne evropske vtičnice lahko prenesejo tokove do 16 A, standardne - do 6 A. Vtičnice v enem ohišju se odlikujejo z velikim premerom okroglih lukenj za vtične palice. Pokrov naprave je izdelan iz toplotno odporne plastike, jedro je iz keramike. Za namestitev se uporablja posebna vodoravna in navpična plošča.

Moduli se nahajajo na skupnem okvirju ali na 3 avtonomnih, ki jih povezuje skupna plošča. Danes se uporabljata dve modifikaciji bloka s tremi vtičnicami:

• C5. Zasnova brez ozemljitve v kvadratnem ohišju. Postavljen je pod stare sovjetske naprave in priključen na omrežje 220 V.

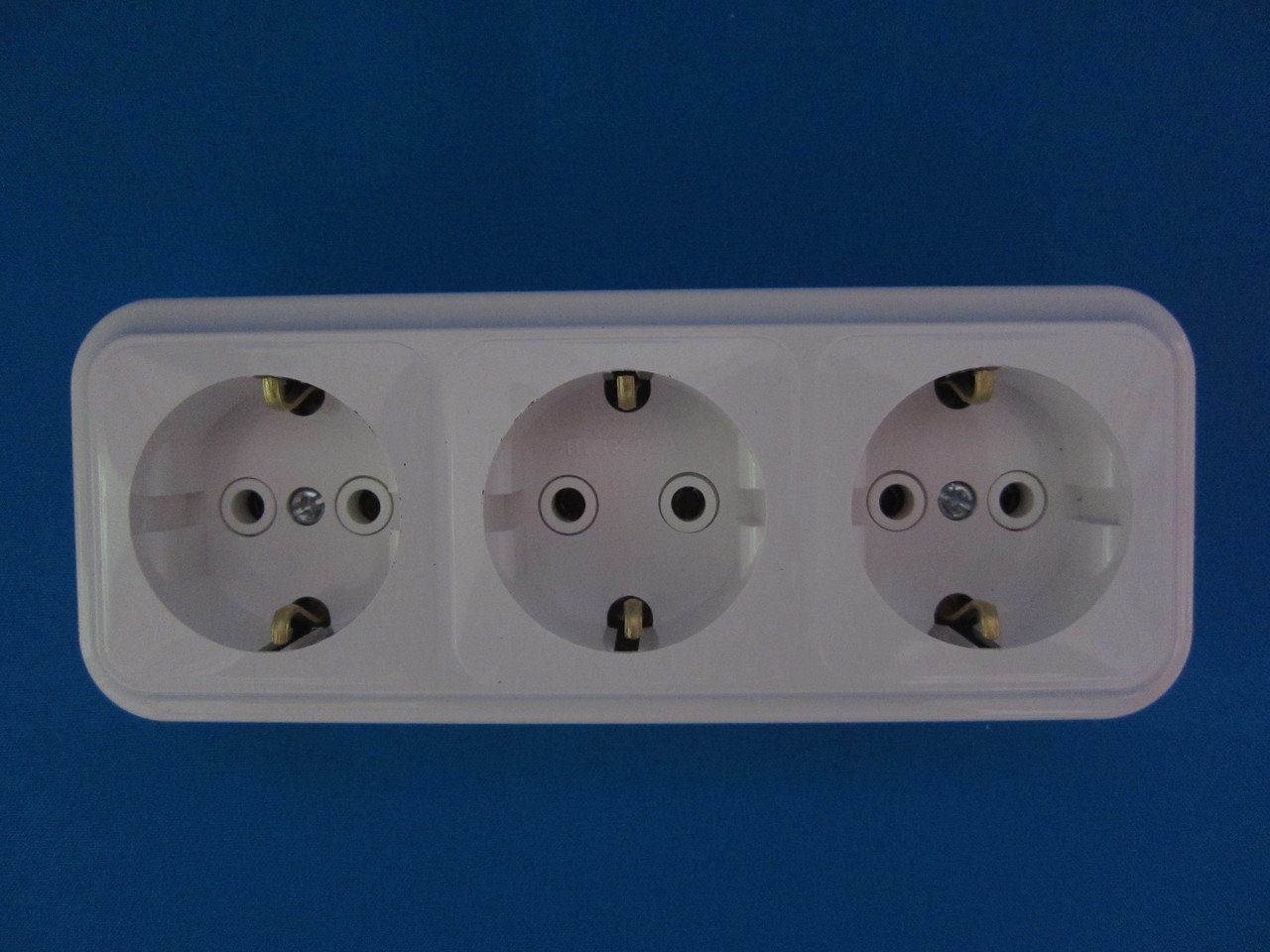

• C6. Euro vtičnica, ki prenese napetost 230-380 V. Združljiva z opremo z Euro konektorji in vtiči.

Bloki so primerni za ureditev dveh vrst ožičenja. Notranja za skrito avtocesto je nameščena s pomočjo cilindrične vtičnice v stene. Zunanji je primeren za odprt daljnovod, nameščen na ploščato dozo na površini.

Trojni modul ima širino od 212 do 220 mm in višino od 72 do 80 mm, odvisno od proizvajalca. Velikost naprave skupaj z nadstrešnim okvirjem znaša 160 mm višine.

Priključitev električnih točk

Konstrukcijo je treba povezati ob upoštevanju preseka žice. Pri zunanji namestitvi se preveri sposobnost ožičenja, da prenese 3 porabnike. Prisotnost ločenih vtičnic omogoča polaganje dodatnih kablov navpično ali vodoravno. Po teh delih:

1. Ločene vtičnice so priključene na kabelske sponke in stisnjene s sponkami.
2. Konci vodnikov so zasukani v napravo.
3. Osrednji del je nameščen in stropni pokrov je pritrjen.

Pri namestitvi vtičnice v obstoječo skupino se stroj zamenja.

Montažne komponente

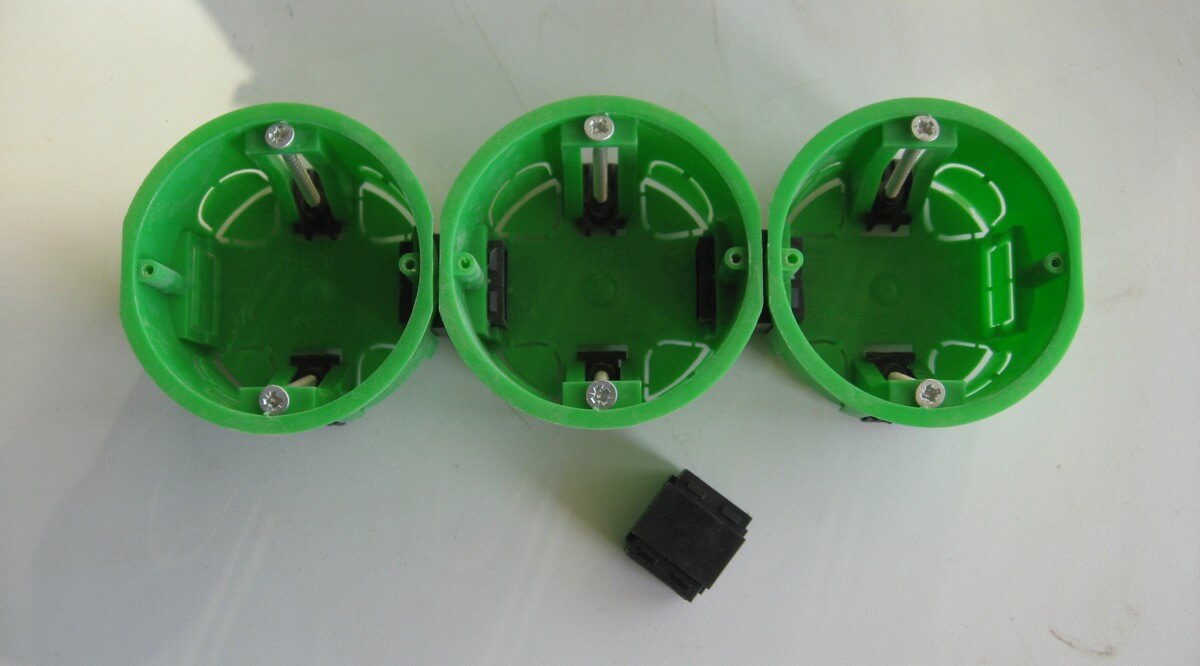

Vtičnica, primerna za tri vtičnice, ne ustreza vedno potrebam kupca ali pa je draga. Izhod iz situacije bi bil samostojno sestavljanje bloka iz izdelkov z enim modulom.

Enoto s tremi moduli lahko izdelate iz notranjih delov standardnih vtičnic z nazivnim tokom 16 A. Nadzemni okvirji so odstranjeni, preostali elementi so nameščeni v posebnem pokrovu s tremi nišami. Izkazalo se je trden blok.

Namestitev vtičnice

Namestitev bloka se začne po izbiri lokacije konstrukcije:

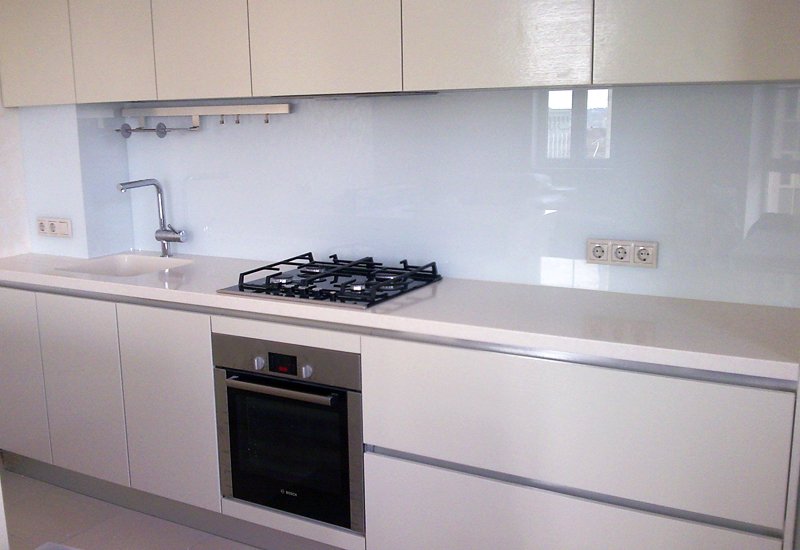

• v kuhinji je za enkratno povezavo opreme bolje namestiti napravo nad pult;
• v spalnici lahko za televizor namestite izdelek s tremi moduli - žice za zaslonom bodo nevidne;
• Pri vgradnji v kopalnico je potreben zaprt blok, odporen na vlago, ki se nahaja 60 cm od vode.

Po izbiri območja namestitve boste morali pripraviti orodja - nivo, merilni trak, marker ali svinčnik, vrtalno kladivo s kronskim nastavkom in nastavek za izdelavo utorov.

Izvedite inštalacijska dela, preden je prostor končan.

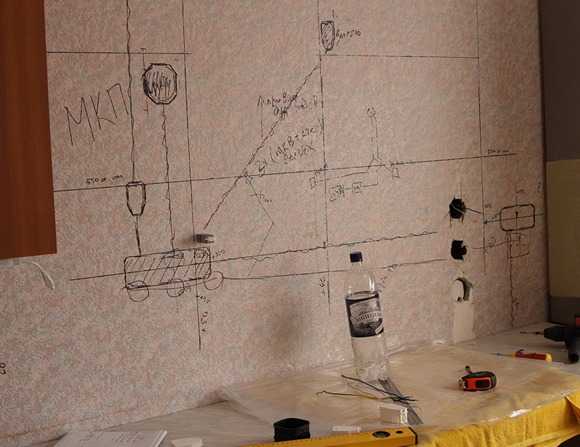

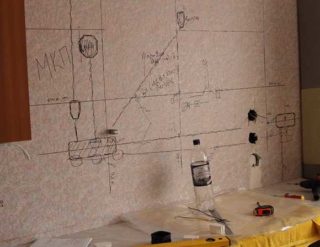

Označevanje stenske površine

Geometrija strukture in priročnost organiziranja ožičenja sta odvisna od pravilnosti oznak. Za označevanje namestitvenih točk začnite s številom vtičnic v bloku. Pri delu uporabite nivo - ta bo zagotovil, da bo naprava v ravnini.

Razdalja vtičnic od tal je 20-40 cm med središči vtičnic je 72 mm.V nasprotnem primeru okrasne plošče ne bo mogoče natančno namestiti. Utor je narejen strogo vodoravno ali navpično - bolje je narisati obris luknje.

Vrtanje lukenj v steno

Sedeže za vtičnico lahko naredite z udarjanjem z vrtalnim kladivom z različnimi nastavki. Za izboljšanje območij se uporabljajo kladivo, dleto in več izvijačev.

Vrtanje se izvaja v fazah:

1. Okroglo luknjo naredimo s svedrom ali udarnim kladivcem z nastavkom. Krona mora biti popolnoma potopljena v steno.
2. Žleb je voden strogo navpično ali vodoravno.
3. Širina in globina kanalov je izdelana glede na prečni prerez kabla ali dimenzije valovite cevi.
4. Preostali beton odstranimo z dletom.
5. Za mavčne plošče ali druge mehke materiale uporabite poseben nastavek ali oster gradbeni nož.
6. Na zadnji strani ohišja vtičnice so narejene tri luknje za žice.
7. Med njimi sta izvrtani 2 luknji za pomožne žice.

Dovoljeni presek kabla za vtičnico ni manjši od 2,5 mm2.

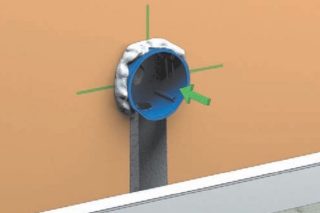

Pritrditev vtičnice v betonsko steno

Za zagotovitev tesnega prileganja trojne vtičnice v vtičnico se uporablja beli alabaster. Zaradi hitrega strjevanja materiala se mešanica pripravi v majhnih porcijah. Gostoto nadziramo vizualno.

Pristajalna niša za vtičnico je premazana z raztopino od znotraj in preverjena je njena pritrditev. Izdelek bo trdno sedel na gosto zmes. Če ne uspe, dodajte več alabastra in ponovno nanesite sestavo. Po namestitvi naj se raztopina suši 2-3 ure. Zunanji sloj materiala je izravnan z brusnim papirjem.

Preden namestite vtičnico na alabaster, preverite vodoravni in navpični položaj pritrdilnih vijakov.

Priključitev trojnih vtičnic

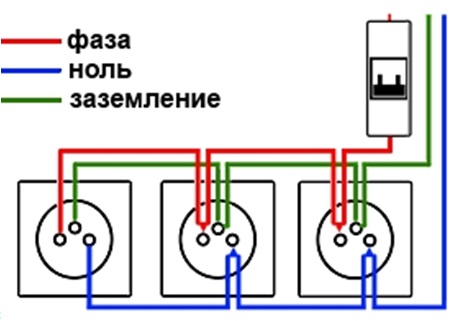

Trojna vgradna vtičnica in stropna naprava sta povezani po vzporednem principu:

1. Narisan je diagram, na katerem so ničelni, fazni in ozemljitveni kabli označeni z različnimi barvami.
2. Z indikatorskim izvijačem poiščite fazo in ničelno.
3. Izklopite napajanje s plošče.
4. Skakalci so narejeni iz enega vtičničnega mehanizma v drugega.
5. Zaščitni kabel je vržen na ozemljitvene kontakte (rumeno-zelen).
6. Na napajalne kontakte sta priključena ničla (modra žica) in faza (rdeča/rjava žica).
7. Priključki so pritrjeni z vijaki.
8. Žice so zvite znotraj škatle.
9. Poravnajte napravo tako, da tapnete po telesu.

Po zategovanju pritrdilnih vijakov se namestijo dekorativni prekrivki.

Značilnosti povezave z ozemljitvijo in brez nje

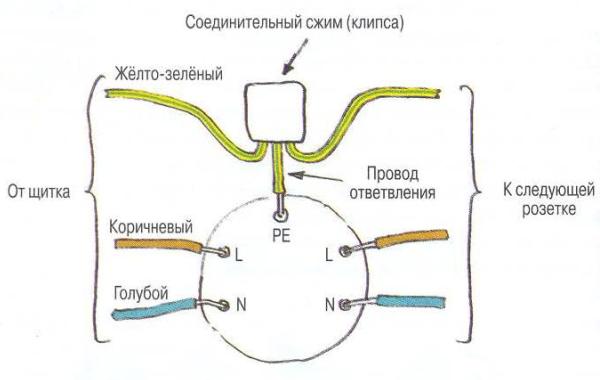

Trojna vtičnica v eni vtičnici z ozemljitvijo je priključena na naslednji način:

1. Odklopite sobo in preverite pretok toka z indikatorskim izvijačem.
2. Odstranitev stare vtičnice. Osrednji vijak se odvije, spone se sprostijo, izdelek se previdno odstrani iz vtičnice in žice se odklopijo ali odrežejo.
3. Smeti bodo odstranjene iz niše.
4. Zgornjo izolacijo odstranimo s kabla v sloju 20-40 mm od konca in odstranimo 3-5 mm.
5. Izpostavljene konce faz je treba priključiti na sponke in pritisniti z vijaki.
6. Rumeno-zeleni kabel je priključen na maso in pritrjen z vijaki.
7. Vtičnica je nameščena in pritrjena.

Zadnji korak je namestitev pokrova ohišja.

V starih hišah je nameščena dvožična napeljava TN-C s fazno in ničelno ozemljitvijo (vodnik PEN). Vtičnice brez ozemljitve priključite šele po preverjanju napetosti z multimetrom. V stanovanju trenutno ni električnega toka.Za namestitev je bolje izbrati modele, opremljene z ozemljitvenim mehanizmom. Popolna varnost bo zagotovljena le z zamenjavo napeljave.

Varnostna navodila

Ko se odločate za priključitev vgradnega modula, upoštevajte varnostne zahteve:

1. Izklopite elektriko in prekinite tokokrog.
2. Uporabljajte naprave in orodja z gumijasto ali plastično izolacijo na ročajih.

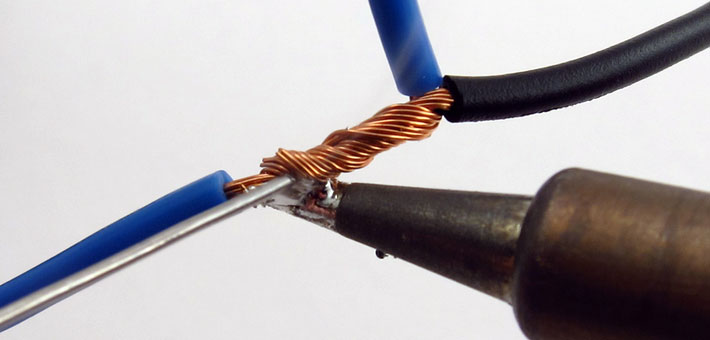

3. Povežite žice s spajkanjem.
4. Preverite izolacijo kabla in ga po potrebi vstavite v plastično cev.
5. Odrežite dolg pramen ali ga zvijte v obroč in ga skrijte v steno.
6. Podaljšajte kratko žico in skrijete kontakte.
7. Da preprečite kratek stik, preverite, ali vtičnica in žica ustrezata moči in toku v tokokrogu.
8. Trojni modul namestite v leseno hišo samo v kovinsko vtičnico.
9. Modul postavite blizu vrat, tako da je stikalo bližje odprtini kot vtičnica.

Skladnost z varnostnimi ukrepi bo pripomogla k učinkoviti izvedbi namestitvenih del.

Vgrajen blok vtičnic je priročen za uporabo. Če imate veščine in znanje, lahko stikalno napravo povežete sami. Glavna stvar je slediti zaporedju dela.
