Kako priključiti vtič na žico: evro vtič in stari vtič

Vsak sodoben človek doma in v službi ima več kot deset električnih naprav, ki močno poenostavijo življenje in ga naredijo udobnejšega. Da naprave delujejo, morajo biti priključene na električno vtičnico. V ta namen so bile izumljene in izdelane različne modifikacije električnih izdelkov, ki zagotavljajo neprekinjen prenos toka na napajalne enote gospodinjskega aparata.

Vrste električnih vtičev

Evropski standardni električni vtič

Preden ugotovite, kako sestaviti vtičnico, se morate seznaniti z njihovimi sortami. Po konstrukcijskih značilnostih se električni vtiči med seboj ne razlikujejo veliko. Njihova glavna razlika je lahko v oblikovanju in strukturi.Najpogostejše sorte, ki so pogosto nameščene v vsakdanjem življenju, so naslednji modeli:

  • brez ozemljitve;
  • zložljivi modeli;
  • z ozemljitvijo;
  • neločljive modifikacije;
  • evropski standard;
  • rednega tipa.
Ozemljitveni vtič

Zložljivi modeli so najbolj priljubljeni zaradi te visoke funkcionalnosti in možnosti zamenjave električnega vtiča, če je potrebno. Neločljivi modeli imajo lito telo, zato ga ni mogoče razstaviti. Med popravilom je treba žice rezati na dnu.

Vse pogosteje se v ruskih domovih nameščajo vtičnice v evropskem slogu. Za zagotovitev zanesljive povezave in neprekinjenega napajanja je potreben vtič ustreznega standarda.


Vsaka električna naprava je potencialna nevarnost za zdravje in življenje ljudi. Da bi preprečili morebitne poškodbe, morajo biti vtiči opremljeni z ozemljitvijo, ki zagotavlja varnost med delovanjem.

Kotni Euro čep CEE 7/16

Vendar pa se vilice razlikujejo ne le po oblikovnih značilnostih. Trenutno se na domačem trgu proizvajata dve vrsti vtičev z vrvicami tipa C v skladu z GOST. Na neločljivem telesu vsakega izdelka mora biti oznaka, ki navaja vse tehnične lastnosti - dovoljena napajalna napetost, dovoljeni tok.

  • C5 je analog evropskih vtičev CEE 7-16, imajo okrogel zatič s premerom 4 mm, ki se spusti do prostih koncev, dolžina izolacije je 10 mm od telesa. Vtič je zasnovan za obremenitveni tok največ 6 A in ni opremljen z ozemljitvenim kontaktom.
  • C6 je tudi analog vtičev evropskega standarda CEE 7-17, opremljen z okroglim zatičem s premerom 4,8 mm, obstajajo modifikacije z ozemljitvenim kontaktom in brez njega, vtič je zasnovan za tok največ 10 A .

V Rusiji se uporablja veliko število naprav z vrvicami, ki so opremljene z zložljivimi vtiči tipa C1-B z okroglim zatičem s premerom 4 mm, zasnovanimi za obremenitveni tok do 6 A, in ni ozemljitvenega kontakta .

Značilnosti oblikovanja

Zasnova električnih vtičev je razdeljena na več vrst. Podrobneje se morate seznaniti s tehničnimi lastnostmi, prednostmi in slabostmi vsakega.

Naprava z neodstranljivimi vilicami

Monolitne vilice

Oblikovne značilnosti neločljivih modifikacij so povsod enake. Zatiči so nameščeni v razmiku 19 mm v trak iz plastike, vanj pa so vtisnjeni vodniki. Palica je opremljena z dvema izboklinama, katerih namen je voditi žico. Bypass je pomemben, ker odpravlja možnost zloma vtičnega kabla, če bi nanj delovala znatna sila.

Žica in zatiči so napolnjeni s staljeno plastiko. To je zagotovljeno z visoko stopnjo tesnosti ohišja z varno pritrjenim napajalnim kablom.

Naprava zložljive tripolne izvedbe

Ne tako dolgo nazaj so za priključitev električnih naprav uporabljali samo zložljive konstrukcije. Danes jih še vedno uporablja veliko število Rusov. Brez takega dela ne morete storiti, če morate zamenjati lit mehanizem, ki je odpovedal. Prednost takšne vilice je njena vzdržljivost in možnost večkratne uporabe. Razstavite ga in namestite na drugo vrvico brez veliko truda.

Oblikovanje naprave tipa C1-B

Zgradba električnega vtiča tipa C1-B

Ta zasnova je neverjetno preprosta pri izvedbi. Sestavljen je iz dveh polovic plastičnega ohišja, dveh medeninastih zatičev, pritrdilnih elementov in vpenjalne palice.

Oblikovne značilnosti zložljive konstrukcije tipa C6

Zasnova tudi ni posebej zapletena. Modifikacije so na voljo z ali brez ozemljitvenega kontakta. Zasnovan za delovanje naprav z močjo največ 220 W. Zatiči so iz medenine, na njih so vtisnjene kontaktne ploščice za privijanje žic. Zatiči so pritrjeni na dno čepa. V ohišje se lahko vgradi dodatni ozemljitveni kontakt, ki ima obliko medeninastega traku. Obstaja tudi trak za varno pritrditev žice s plastičnim tesnilom.

Kako zamenjati vtič na žici

Popravilo električnega vtiča ni težko, vendar je zelo pomembno upoštevati osebne varnostne ukrepe pri opravljanju dela.

Kako razstaviti električni vtič tipa C1-B

Za povezavo je potrebno pripraviti konce žic. Da bi to naredili, je kabel odrezan v intervalih največ 5 cm od vtiča. Če se vtič zaradi nezanesljive povezave pregreje, praviloma izolacija na teh mestih postane trda in jo je treba zamenjati. Na koncih žice se oblikujejo obroči. Po tem se na vijake namestijo vzmetni utori in ploščate podložke. Zdaj lahko ta dizajn vstavite v vijake.

Vijak je treba priviti v zatič, dokler se ne ustavi. Žica je na podoben način povezana z drugim zatičem. Montirani so z izboklinami v ohišju v posebnih vdolbinah. Na žico se namesti trak, ki se z dvema vijakoma pritisne na telo.Če je izolacija tanka, je za preprečitev drgnjenja pri izstopu iz konstrukcije priporočljivo čez izolacijsko plast položiti polivinilkloridno ali gumijasto cev.

Zamenjava električnega vtiča tipa C1-B

Na koncu povežite polovici ohišja in ju privijte z matico in vijakom. Če se obe polovici žice ne moreta tesno dotikati, ju je treba odmakniti.

Kako priključiti tripolni vtič C6 na žico

Priprava žice za povezavo se izvede na enak način kot v prejšnjem razdelku. Tehnologija montaže je enaka.

Če komplet ne vključuje čepov za gojenje, jih je treba namestiti. Rumeno-zelena žica se lahko poveže samo z ozemljitvenim kontaktom. Praviloma se nahaja na sredini med kontaktnimi ploščicami zatičev.

Dvopolni kabel nima ozemljitvenega kontakta, zato bo to mesto v vtiču ostalo prosto.

Značilnosti zamenjave različnih vrst električnih vtičev

Zamenjava evropskega dizajna

Faze zamenjave električnega vtiča evropskega tipa

Praviloma se potreba po zamenjavi pojavi, ko je poškodovana celovitost enega od zatičev. Tehnologija je precej preprosta:

  1. Zamenjava se začne z demontažo starega vtikača Euro in odstranitvijo zunanjega ovoja z žice. Od konca se odstrani vsaj 5 cm.
  2. Vsako žično jedro je oluščeno približno 15 mm. Ta dolžina bo zadostovala za povezavo žic v evropskem slogu.
  3. Vse gole žice so odrezane tako, da dolžina golih žic ne presega 10 mm. To je dovolj, da sami zamenjate vtič z novim.
  4. Da bi zagotovili zanesljiv stik, morate konce žic upogniti s kleščami.
  5. Naslednji korak je pravilna povezava žic.Večina kablov ima tri žice. Rjava – faza, rumena ali zelena – zemlja, modra – nič.
  6. Da preprečite nihanje vtiča, ga morate trdno pritrditi tako, da žico pritrdite s plastičnim mostičkom.
  7. Končna faza je sestavljanje delovnega mehanizma in preverjanje njegove funkcionalnosti.

Zasnova Euro vilic je precej preprosta, vendar je treba pri delu paziti.

Zamenjava starega sovjetskega električnega vtiča

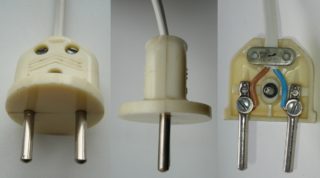

Eden najpogostejših modelov vtičev v ZSSR, zasnovan za 220V

Stari električni vtič ima še preprostejšo zasnovo v primerjavi s prejšnjim primerkom. Algoritem zamenjave je v tem primeru nekoliko drugačen. Glavni koraki, ki sestavljajo zamenjavo:

  1. Stari objekt je razstavljen in razstavljen.
  2. Kot v prejšnjem primeru so žice izpostavljene. Konci so obrezani na 15 mm.
  3. V tem primeru ni ozemljitve, zato morate povezati le dve žici. Pri povezovanju je pomembno paziti na polarnost.

Končna faza je montaža že pripravljenega električnega vtiča.

Zamenjava čepov

Vtič je električni konektor, ki omogoča vtično povezavo. Z njegovo pomočjo lahko hitro priključite in odklopite električno napravo z različnimi kontakti konektorja.

Če želite zamenjati strukturo čepa, boste potrebovali naslednjo delovno opremo: majhne križne in ploščate izvijače, odstranjevalec, nož in nov čep. Tehnologija zamenjave je naslednja:

  1. Odvijte vijak, katerega naloga je bila zagotoviti zanesljivo povezavo polovic mehanizma, in ga razstavite.
  2. Z odstranjevalcem odstranite približno 5 cm zgornjega plašča kabla. Če je vtič opremljen z varovalko, ga morate pravilno izbrati, na primer rdeč triamperski z močjo od 720 do 3000 vatov.
  3. S koncev žice se odstrani približno 12-15 mm pletenice. Žice se zvijejo s prsti, da je konec gladek in gladek. Vtič je odklopljen in kabel je vstavljen vanj. Konec slednjega je varno pritrjen s plastično sponko.

Večina modifikacij vtičev je opremljena s posebnimi kovinskimi vtičnicami, v katere je treba vstaviti goli konec žice. Zategnjen je z miniaturnim vijakom.

Prilagoditev vilic

Pogosto obstajajo električni aparati, katerih vtiči niso primerni za domače vtičnice. V tem primeru obstaja samo ena rešitev problema - povezava naprave prek posebnega adapterja - adapterja.

Prilagoditev tripolne izvedbe tipa IEC 60906-1

Polariziran električni vtič IEC 60906-1

Razdalja med zatiči za to konfiguracijo je 19 mm, premer vsakega zatiča je 4 mm, kot pri tipu C5. Toda za razliko od slednjih so opremljeni z dodatnim ozemljitvenim zatičem, ki vam ne bo omogočil, da vtič vstavite v vtičnico.

Da bi rešili težavo, je konstrukcija vpeta v primež in previdno, da ne poškodujete potrebnih zatičev, tretjo odrežemo z nožno žago. Odsotnost ozemljitvenega zatiča vam bo omogočila enostavno priključitev naprave v vtičnico.

Prilagoditev angleškega modela BS 13-63

Tudi takšni evro vtiči imajo tri zatiče, vendar so ploščate oblike. Dva od njih sta na isti vodoravni črti, namenjena sta napajanju električne napetosti, tretja pa za pravilno povezavo in ozemljitev.

Širina vsakega žebljička je 6,5 mm. Interval med notranjima ravninama je 16 mm, kot pri tipu C5. Da bo mehanizem uporaben, boste morali zmanjšati širino zatičev za 2,5 mm in odstraniti tla.Presežek odstranimo z nožno žago in z njeno pomočjo odbrusimo preostale zatiče. Tu se prilagoditev konča, vtič lahko uporabljate doma.
