Kako priključiti osvetljeno stikalo: diagram in naprava

Udobne pogoje je mogoče ustvariti iz majhnih stvari, na primer stikala, opremljenega z osvetlitvijo ozadja. Ta izdelek ima številne prednosti, če je kupljena in pravilno nameščena ustrezna enota.

Katere vrste stikal obstajajo z indikatorjem vklopa?

Osvetlitev ozadja v električnih stikalih je neonska žarnica ali LED. Vizualno jih je skoraj nemogoče razlikovati, razlika je le v tem, da neonske svetilke porabijo manj električne energije, vendar ustvarijo večji padec napetosti. Najmanjši tok za svetleče diode je 2 mA, padec napetosti je 2 V, za neonske različice pa so te številke 0,1 mA oziroma 70 V. To je pomembno upoštevati pri izbiri električnega stikala.

Stikala z indikatorjem morda ne bodo delovala pravilno z različnimi vrstami svetilk.Zasnova deluje gladko in učinkovito s halogenskimi žarnicami in žarnicami z žarilno nitko. Bolje je, da zavrnete uporabo LED in energetsko varčnih ali sprejmete posebne ukrepe. Najpogostejše okvare so utripanje lučke v izklopljenem položaju stikala, indikator v stikalu ne sveti.

Osvetlitev ozadja je možno opremiti na vseh vrstah stikal in s poljubnim številom tipk. Lokacija žarečega indikatorja je lahko drugačna: na vrhu ali na sredini tipke, v sredini ali na dnu samega telesa naprave.

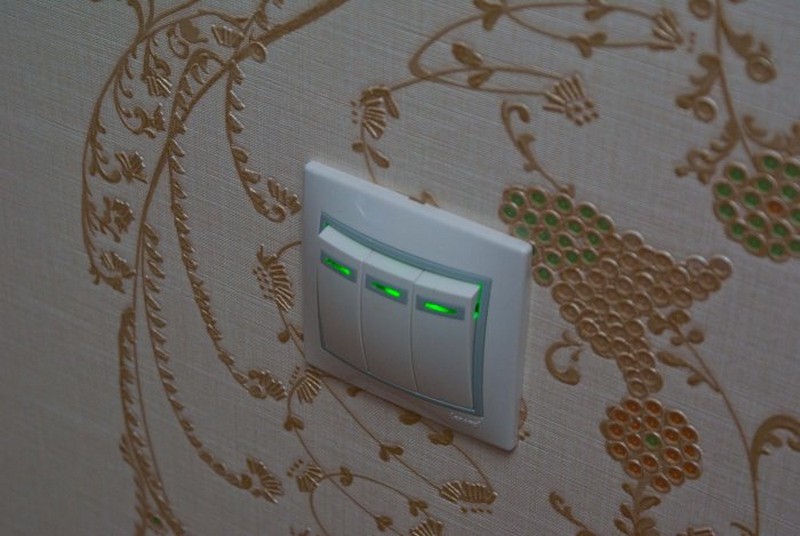

Osvetljena stikalna naprava

Priključitev stikala, opremljenega z indikatorsko lučko, običajno ni težavna. Dovolj je, da izberete kakovosten model ali nadgradite že kupljenega.

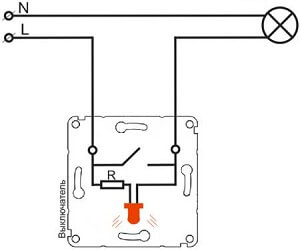

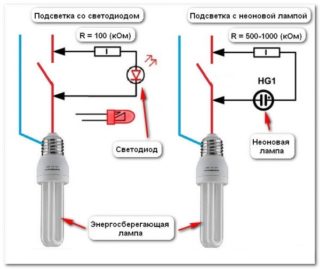

Osvetlitev ozadja v napravi je sestavljena iz neonskih žarnic ali LED, ki so zaporedno povezane med seboj z uporom. To majhno vezje je povezano vzporedno s kontaktom stikala. Tokokrog je vedno pod napetostjo, ne glede na to, ali je luč prižgana ali ugasnjena.

Če je stikalo vklopljeno, se barva osvetlitve zapre s kontaktom, za katerega je značilna nižja napetost. Skozi osvetlitev ozadja praktično ne teče tok, zato ne sveti.

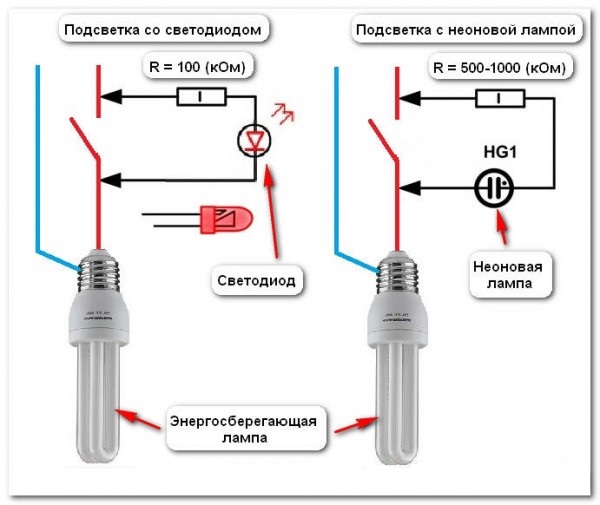

Upor za omejevanje toka je zaporedno povezan z neonsko svetilko ali LED v stikalu. Nameščen je za zmanjšanje toka na optimalne parametre. LED in neonske sijalke zahtevajo različne količine toka, zato so upori nastavljeni na različne vrednosti.

• Za neonske žarnice - 0,5-1 MΩ, disipacija moči - 0,25 W.
• Za LED - 100-150 kOhm, minimalna disipacija moči - 1 W.

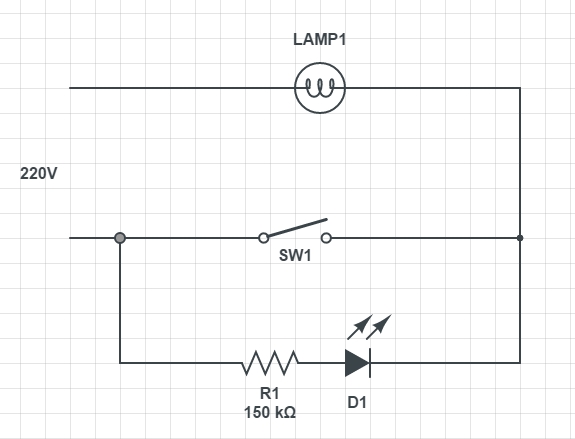

Neposredna povezava prek upora ni najboljša možnost. To je posledica delovanja vezja, pa tudi nagnjenosti upora k pregrevanju. Možno je tudi, da bo skozi električni tokokrog stekel povratni tok. To bo neizogibno povzročilo okvaro LED.

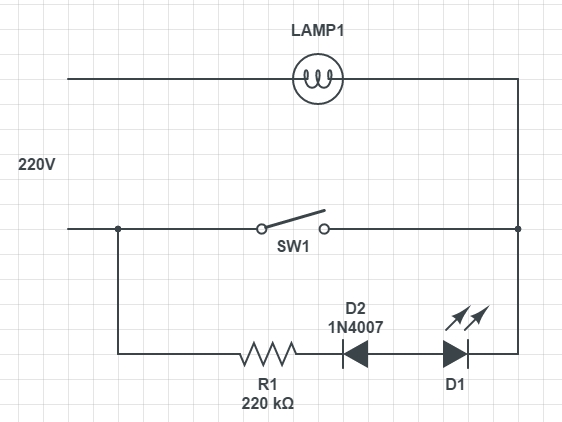

Z diodo

Prvi korak je rešiti problem povratnega toka. To je enostavno popraviti - diodo morate namestiti vzporedno z LED elementom.

Če napravo priključite po danem vezju, disipacija moči upora ne bo presegla 1 W, upor bo nihal med 100-150 kOhm.

Pomembna je izbira prave diode, katere tehnične lastnosti bodo podobne tistim pri LED žarnici.

Ta shema ima kljub enostavnosti izvedbe in zmogljivosti pomanjkljivost - osvetlitev ozadja porabi veliko električne energije, upor pa se segreje.

Tovrstno stikalo z osvetlitvijo ozadja je združljivo in bo pravilno delovalo z žarnicami z žarilno nitko. Če govorimo o varčnih vrstah in LED lestenci, potem bo delo občasno.

Za varčevanje z energijo s kondenzatorjem

Da bi odpravili problem pregrevanja upora in zmanjšali količino porabljene energije, je vezje dodatno opremljeno s kondenzatorjem. Spremenijo se tudi parametri upora, saj je njegova naloga omejiti naboj kondenzatorja.

Vrednost upora bo nihala med 100-500 AM, parametri kondenzatorja pa bodo 1 mF, 300 V. Vrednosti upora so določene eksperimentalno.

Prednost te sheme je, da praktično ne porabi električne energije. Mesečna poraba je približno 50 W. Vendar pa je namestitev kondenzatorja v zelo omejen prostor precej problematična. Prav tako vezje ne zagotavlja neprekinjenega delovanja z varčnimi in LED žarnicami.

Kako priključiti osvetljeno stikalo

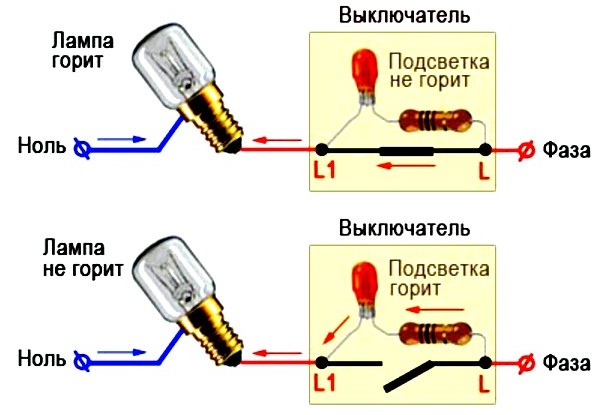

Načelo delovanja naprave temelji na Ohmovih zakonih. Električni tok teče po poti najmanjšega upora, če so linije različnih uporov povezane vzporedno.

Priključno vezje ima enako visoko upornost ne glede na vrsto uporabljenega indikatorja - neonska žarnica ali LED. Ta indikator zagotavlja omejevalni upor.

Ko je stikalo odprto, svetilka služi kot navaden prevodnik. Skozi njo teče tok z majhno silo, kar zadostuje za nemoteno delovanje osvetlitve ozadja.

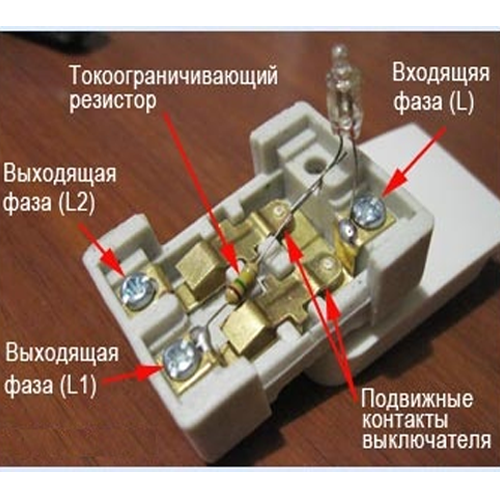

Kam postaviti žice

Preden začnete nameščati stikalo z indikatorjem, je pomembno razumeti zasnovo. Če želite to narediti, je priporočljivo odstraniti ključe. Najpogosteje so pritrjeni na telo z zatiči ali zapahom.

Pod tipkami lahko vidite sponke za povezovanje žic. Skoraj vedno so vizualno videti kot majhne bakrene blazinice z vijaki.

Za povezavo žic je treba njihov konec odstraniti iz izolacijskega sloja, žico pa oluščiti, peljati pod vijakom in kontaktno ploščo ter jo varno pritrditi s prvo. Morate ga zategniti s silo, vendar je glavna stvar, da ne pretiravate, struktura je precej krhka.Čez nekaj časa je bolje ponovno preveriti kakovost povezave in jo ponovno zategniti, saj se baker pod vijakom nekoliko vda.

Priključitev stikala za luči z eno osvetljeno tipko

Shema povezave je zelo preprosta - nič se napaja neposredno iz plošče na svetilko, faza pa se napaja na enega od sponk stikala. Od drugega terminala se žica napaja na izhod svetilke.

Izvajanje te sheme je preprosto in hitro. Število sponk je odvisno od števila tipk v stikalu. Enotna zasnova ima samo 2 priključka, vtičnica pa mora biti opremljena z dvema žicama. Enostavno se je nemogoče zmesti. Eno žico morate napeljati pod priključkom iz plošče, drugo pa iz svetilke. Kje in kaj ni pomembno.

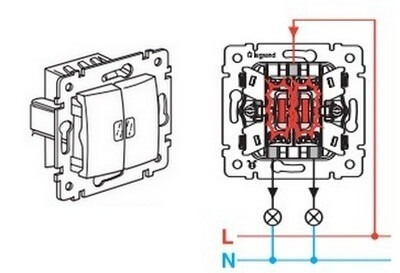

Kako povezati stikalo z dvema tipkama in osvetlitvijo ozadja

Diagram povezave te električne strukture se ne razlikuje veliko od prejšnjega. Trižična žica je izpeljana v vtičnico. Dve žici sta namenjeni za skupino svetlobnih naprav, ena pa za napajanje. Tu se vse razlike končajo.

Pri izvedbi je metoda nekoliko bolj zapletena, saj morate najti fazni vodnik in ga priključiti na želeno vtičnico. Dvojno stikalo je opremljeno s tremi kontakti za povezavo. Faza je najpogosteje prikazana v rjavi ali rdeči barvi, barva žic iz svetlobne naprave pa je lahko enaka. Pred priključitvijo se preveri prisotnost fazne napetosti in po potrebi označi žica.

Kako izklopiti LED v stikalu

Vsi koraki za demontažo neonske ali LED svetilke se zmanjšajo na tehnologijo zamenjave običajnega stikala. Algoritem dejanj je naslednji:

1. Popolnoma izklopite stanovanje ali hišo, preverite izhodno napetost.
2. Odstranite okrasne ključe s ploščatim izvijačem ali jih potisnite s prsti na obeh straneh.
3. Pritrdilni vijaki se odvijejo in konstrukcija se odstrani iz montažne škatle.
4. Z indikatorskim izvijačem se kontakti jeder ponovno preverijo glede odsotnosti napetosti.
5. Ko je povezovalni diagram shranjen, so žice odklopljene.

Razstavljeno strukturo stikala natančno pregledamo. Opremljen je z zapahi, ki povezujejo oba dela ohišja. Ko so odprti, se stikalo loči. En del bo opremljen z uporom z indikatorsko lučko. Žice radijskih komponent so previdno odrezane s priključka za osvetlitev ozadja in odstranjene. Stikalo je sestavljeno in nameščeno v obratnem vrstnem redu.

Kako se znebiti "utripajočih" lučk in morebitnih težav

Glavna težava, s katero se soočajo lastniki stikal z indikatorji, je utripanje svetilk in sam indikator. Predvsem pa ta pojav povzroča nelagodje v spalnicah in pisarni. Nepravilno delovanje bo negativno vplivalo na življenjsko dobo samega stikala in svetilke. Težave se lahko znebite na naslednje načine:

• Dajte prednost LED svetilkam, ki so združljive z indikatorji v stikalih. Takšne svetlobne naprave so že opremljene z mehkim zagonom in uporom. Naprava se poveže v nekaj sekundah, tako da ni utripanja, ko se kondenzator izprazni. Glavna pomanjkljivost je visok strošek takšnih svetilk.
• Vzporedna povezava shunt upora bo pomagala rešiti težavo.Nima neposrednega vpliva na način delovanja, vendar bo majhen tok vseeno prešel skozi upor. Njegova moč naj bo 2 W, upor pa 50 kOhm.

• Navadno žarnico z žarilno nitko lahko povežete tudi z energetsko varčno različico. V tem primeru bo tok, ki teče skozi indikatorsko vezje, šel skozi žarilno nitko. Pomanjkljivost te metode je velika poraba električne energije.
• Nepravilno delovanje je lahko posledica nepravilne namestitve. Napaka lahko na primer povzroči, da stikalo prekine ničlo namesto faze. To lahko povzroči ne le nepravilno delovanje, ampak tudi kratek stik. Če želite rešiti težavo, samo pravilno priključite stikalo ali pokličite električarja.

Najenostavnejši, a ne najbolj priročen način, da se znebite težave, je odstranitev osvetlitve ozadja s stikala ali namestitev običajne modifikacije, ki ni opremljena z žarnicami.
