Kako pravilno priključiti električno vtičnico na žice

Vložek je obvezen del vseh vrst svetilk. Deluje kot nosilec žarnice, prevaja električni tok in varuje vse dodatne komponente. Vtičnice so različne, na lestenec jih je treba povezati na različne načine. Da bi razumeli, kako pravilno upravljati napravo, kako zamenjati žarnico in kako priključiti vtičnico na žice, se morate seznaniti z njenimi konstrukcijskimi značilnostmi in značilnostmi.

Namen vložka

Električno omrežje v stanovanju ali na delovnem mestu je sestavljeno iz žic in električnih naprav ter različnih elektromehanskih izdelkov. Takšne naprave vključujejo električni vložek. S kablom poveže svetilko (LED, fluorescentno ali katero koli drugo žarnico) in jo pritrdi v stropno, stensko ali namizno svetilko.

Podnožja se uporabljajo za vse vrste svetilk. Pomembno je, da ima žarnica enak vznožek kot vtičnica. V nasprotnem primeru ga ne bo mogoče povezati.Takšne naprave so izdelane iz različnih materialov - termoplastike, keramike, kovine, toplotno odpornih polimerov.

Vrste po vrsti socles

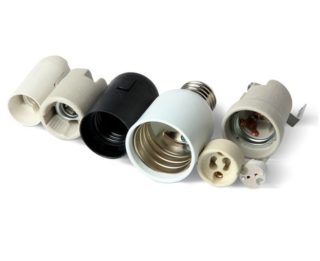

Električne vložke lahko razdelimo glede na vrsto podstavka. Obstajata dve veliki skupini - naprave z navojem in zatiči.

Grlo z navojem na notranji strani je primerno za žarnice z navojem. Označeni so z E14, E27 in drugimi, kjer E označuje način pritrditve (navoj), številka pa premer. Standardnih je naslednjih 8 standardnih velikosti: E5, E10, E14, E12, E17, E26, E27, E40. Če želite namestiti vir svetlobe, ga morate priviti.

Modeli zatičev so označeni s črko G. Številka za črko označuje razdaljo med zatiči v mm. Pri štiripolni povezavi številka označuje razdaljo med nasprotnima luknjama. Takšne naprave se uporabljajo v reflektorjih za viseče in viseče stropove. Izdelke z zatiči delimo glede na material ohišja, material podloge, vrsto pritrditve, razdaljo in število kontaktov.

Obstajajo svetilke v obliki črke U in cilindrične. Zanje se uporabljajo električne vpenjalne glave z oznako GX23, 2G7 in druge. Razlikujejo se po številu stikov.

Označevanje električnih vtičnic

V skladu z GOST R IEC 60238-99 obstajajo tri vrste navojnih kartuš z različnimi premeri - E14, E27 in E40. Njihov princip delovanja je enak, razlikujeta se le oblika in velikost.

Vsak izdelek je označen. Na njem so navedene lastnosti. Na primer, E14 je mogoče namestiti na mestih s tokovno jakostjo največ 2 A in močjo 450 W, E27 je zasnovan za tok do 4 A in obremenitev 880 W, modeli E40 pa so zasnovani za največ do 16 A in 3500 W. Delovna napetost za vse naprave je 250 V.

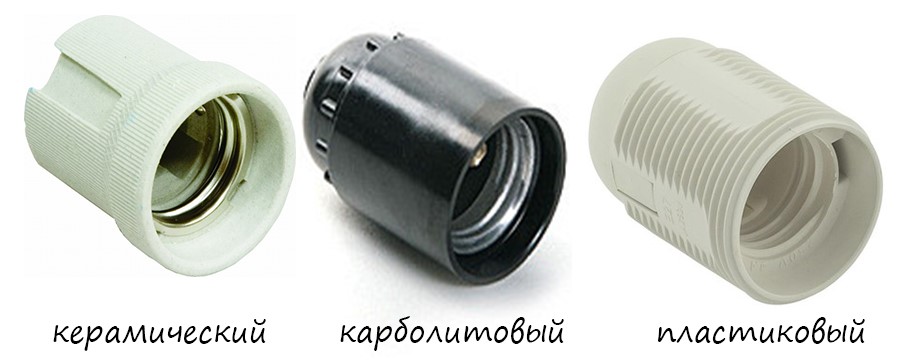

Najpogostejša električna kartuša je E27. Obstajajo tri standardne naprave s to oznako:

• Keramika. Ima monolitno telo, neločljivo. Enostaven in hiter za povezavo, združljiv s skoraj vsemi reflektorji. Krhko, pogosto se zlomi.
• karbolit. Zložljiv, sestavljen iz treh delov - telo, podloga s kontakti, krilo. Zanesljivo, kontaktno krilo praktično ne pade ven in je odporno na preobremenitve. Ima zapleteno povezavo in zahteva izboljšave.
• Plastika. Tudi zložljiva, vendar ima dva dela - podkrilo in bodi. Ima zanesljivo ohišje, dobre zmogljivosti in hitro povezavo. Zahteva previdno povezavo, da ne poškodujete plastičnih zapahov.

Najpogosteje se uporabljajo plastični in karbolitni vložki.

Struktura naprave

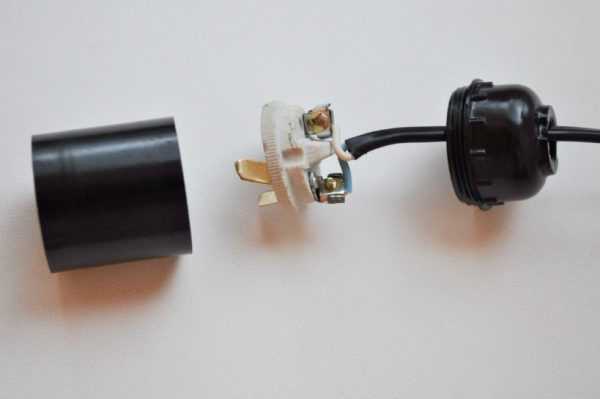

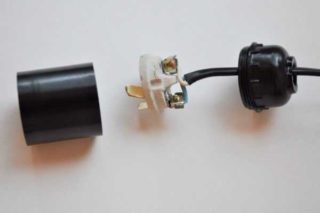

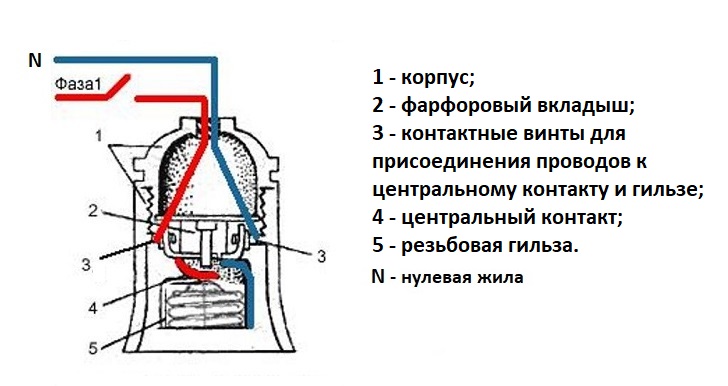

Električni vložek je sestavljen iz treh delov. To je cilindrično telo z navojnim tulcem, dnom in keramično oblogo. Za prenos toka se uporabljata dva medeninasta kontakta. Za delovanje naprave morajo biti vsi deli povezani.

Za večjo varnost se faza dovaja na osrednji kontakt. Tako je tveganje, da bi se oseba dotaknila kovinskega dela, in možnost električnega udara zmanjšana.

Priključitev električne kartuše

Če želite razumeti delovanje in način povezovanja naprave, morate razumeti, kako naprava deluje. Preden priključite vtičnico na žice na stropu, razmislite o postopku sestavljanja od začetka. Medeninasto ploščo pritisnemo na keramično oblogo s pomočjo sredinskega kontakta. Vijak, privit v jekleno ploščo, vzpostavi stik na oblogi.

Vijak deluje tudi kot tokovni prevodnik.Zaradi tega mora biti dobro privit, da se zagotovi dober stik. Druga medeninasta plošča je nameščena na podoben način.

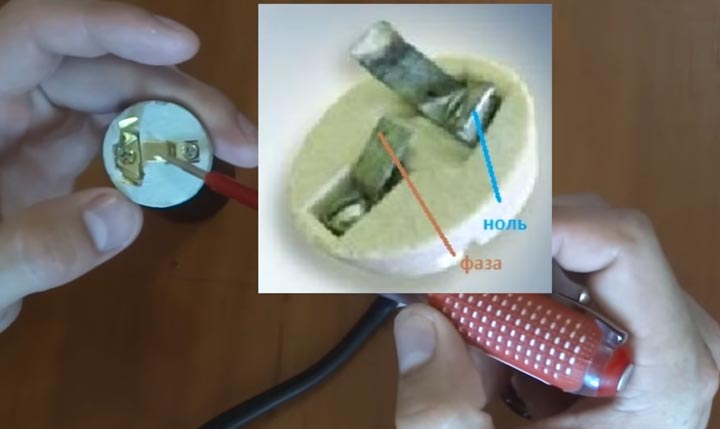

Na vodnikih je treba oblikovati obroče. Napeti so skozi dno in pritrjeni na jeklene plošče. Pri priključitvi kartuše prek standardnega stikala je faza povezana s centralnim kontaktom. Nevtralna žica je priključena na stranski kontakt. Pri povezovanju žic je pomembno upoštevati oznake.

Zadnji korak je privijanje ohišja na dno. Zdaj lahko vtičnico uporabite in vanj vstavite žarnico.

Priključitev kartuše s sponkami

Obstaja nova vrsta kartuše. V njih so žice stisnjene s pomočjo sponk. Ta način namestitve vam omogoča, da pospešite namestitev žarnic v lestence.

Telo je izdelano iz plastike in je monolitno. Kontakti so na notranji strani pritrjeni z zakovicami. Slabost takšnih kartuš je nezmožnost popravila, če se zlomijo.

Vpenjalne glave so na voljo s sponkami z vtičnicami E14 in E27.

Priključitev brezvijačne električne vpenjalne glave

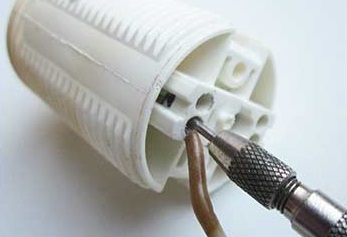

Naprave z brezvijačnimi priključki so enostavne za namestitev. V notranjosti so medeninaste vzmeti, ki se uporabljajo za stiskanje in pritrditev vodnikov. Ohišje ima luknje, običajno dva para.

Za povezavo vtičnic vzporedno z lestenci sta dva para kontaktov povezana v parih. Ena kartuša prejme napetost, naslednje pa so povezane preko mostičkov. Skupaj lahko povežete 10 ali več kartuš.

Prednost brezkontaktnih kartuš je, da jih je enostavno zamenjati in priklopiti. Preprosto morate vzeti žico, jo ogoliti za 1 cm in vstaviti v želeno luknjo. Vendar je treba upoštevati, da je tanke žile v večjedrnem kablu precej težko popraviti.Zato proizvajalci lestencev kositrajo konce vodnikov, ki bodo priključeni na vtičnico. Večžilni konec kabla nato postane enožilni in ga je mogoče zlahka vzpostaviti v stiku. Žice lahko povežete s pinceto.

Montažne metode

Za tokovno žico

Prepovedano je priklop vijačne kartuše neposredno na kable. Pred tem ga je treba pritrditi v svetilko. Pritrdilni vijak je vstavljen v plastični tulec na dnu. Žice so navite v luknjo. Po priključitvi in ​​montaži vtičnice lahko žice pritrdite z vijakom.

Po telefonu

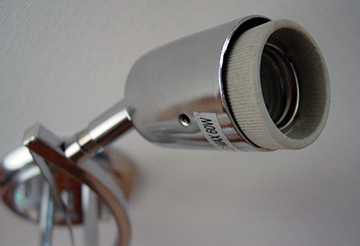

To je najpogostejši način pritrditve. S to zasnovo lahko obesite senčnike različnih tež, dimenzij in dizajnov.

Na kovinski cevi je matica, ki se uporablja za pritrditev okovja za lestence in senčila. Žice so speljane skozi cev.

Najdete lahko vložke, v katerih so niti nanesene na zunanji del telesa. Nanj je pritrjen obroč za senčnik.

Puša

Obstajajo svetilke (stenske, namizne), ki so nameščene na plastične in kovinske puše. S to metodo lahko razširite zmogljivosti tehnologije za ustvarjanje svetilke. Če želite to narediti, samo izvrtajte luknjo in pritrdite kartušo s pušo.

Z brezvijačnimi sponkami

Ohišje v takšnih modelih je pritrjeno na dno z dvema zapahoma. Zaradi tega se nosilec razlikuje od klasičnega.

Dno vtičnice je privito na navojno cev v lestencu. Nato se prevodne žice vstavijo v kartušo. Nazadnje se ohišje postavi na dno in se zaskoči. Najpomembnejša prednost je možnost popravila.

Za odklop in odstranitev električnega vložka morate previdno z izvijačem premakniti zapahe v nasprotnih smereh. Pomembno je, da izdelka ne zlomite. Posledično bo ohišje osvobojeno od dna in ga lahko spremenite.

Popravilo zložljive električne kartuše

Ko žarnica med delovanjem začne utripati ali pregori, lahko uporabnik oceni težave z vtičnico. To je ena najpogostejših okvar. Če ob vklopu zaslišite neprijeten brneč in začutite vonj po zažganem, morate izdelek pregledati. Če najdete zatemnjene kontakte, jih je treba očistiti. Morda bo treba zamenjati tudi vtičnico v lestencu z novo.

Za popravilo je potrebno kartušo razstaviti na sestavne dele, pregledati in očistiti kontakte do značilnega sijaja. Ohišje je treba odviti in ga držati za dno. Če ga ne morete odviti, ga lahko izvlečete s tankimi kleščami, tako da primete rob podstavka.

Včasih žarnice zaradi poškodbe ni mogoče odviti iz grla. Potem ga je težje izvleči. Najprej morate izklopiti napajanje svetilke in nato uporabiti eno od opisanih metod.

Kako odviti vtičnico, če poči žarnica:

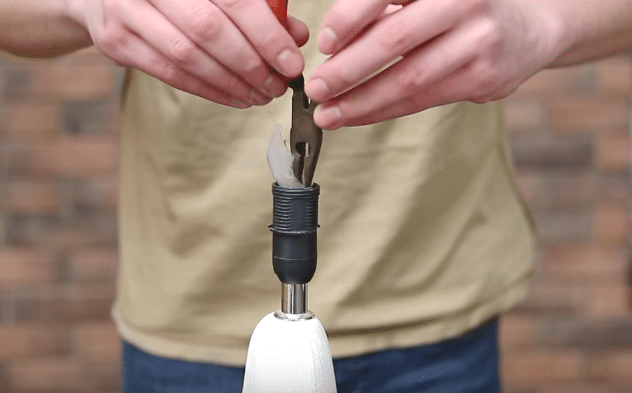

• Uporaba klešč s tankim nosom ali klešč. Morate odtrgati delce bučke, ne da bi jih spustili na tla. Nato se osnova odvije s tankimi kleščami. Podstavek je treba zgrabiti za rob in ga izvleči. Delo je treba opraviti previdno in poskušati ne poškodovati električnega vložka E27.

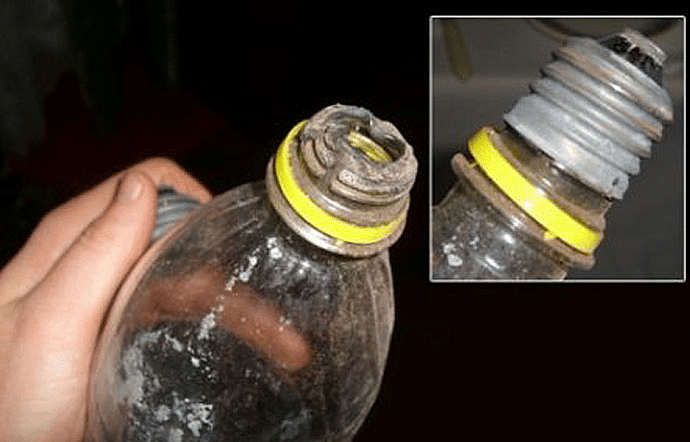

• Uporaba plastične steklenice. Na vratnem delu ga je treba malo stopiti in vstaviti v podlago. Počakajte nekaj sekund, da se plastika strdi in zlepi, nato pa začnite odvijati strukturo. Steklenica je izbrana, saj bo njen vrat zlahka privit v podstavek.
• Razstavljanje električne kartuše.Primerno samo za stare karbolitne kartuše. Izdelek je treba previdno razstaviti na sestavne dele in odstraniti iz svetlobne naprave.

Način odstranjevanja pokvarjene žarnice je odvisen samo od udobja uporabnika. Nato morate priključiti vir svetlobe in preveriti funkcionalnost strukture.
