Releji za nadzor napetosti (VCR), nameščeni takoj za števcem in RCD, vam omogočajo, da v nujnem primeru takoj prekinete napajalni tokokrog. Te naprave se odzivajo na močna nihanja amplitude napajalne napetosti in so sposobne zaščititi porabnike, priključene ne le na enofazna, temveč tudi na trifazna omrežja. Pri njihovi namestitvi je še posebej pomembna povezovalna shema napetostnega releja, ki ne dopušča niti najmanjšega odstopanja od zahtev veljavnih standardov.
Vrste ILV po vrsti napetosti
Znani primeri relejev za krmiljenje napetosti se razlikujejo predvsem po vrsti napajanja, po katerem se delijo na enofazne in trifazne modele. Prvi so nameščeni v mestnih stanovanjih in so namenjeni zaščiti bremen v 220-voltnih linearnih tokokrogih brez ponovnega ozemljitve. Njihovi trifazni analogi se uporabljajo v električnih vodih industrijskih objektov ali v zasebnih domovih, katerih lastniki so prejeli dovoljenje za priključitev ustrezne opreme na 380 voltov.V tem primeru se šteje, da je prisotnost ozemljitve obvezna.
Trifazni RKN ima eno pomembno pomanjkljivost, to je, da ko pride do preobremenitve v eni od faz, izklopi vse tri linije hkrati. Nekateri strokovnjaki menijo, da je ta lastnost, nasprotno, prednost, saj je v tem primeru mogoče zaščititi vso opremo, ki deluje v dani liniji. Poseben pomen pridobi v proizvodnji, kjer je na vsako od faznih vej priključeno ločeno breme. V vsakdanjem življenju, na primer pri delovanju motorja črpalke, to precej moti normalno delovanje. Majhna nihanja napetosti vzdolž ene od faz v tem primeru niso posebnega pomena.
Različice RLV glede na druge parametre
Poleg razlik v vrsti napajanja se te naprave razlikujejo po številnih značilnostih, ki določajo način njihove namestitve, in funkcionalnosti.
Vrsta izvedbe in dimenzije
V skladu s to značilnostjo so vsi komercialno proizvedeni modeli RLV razdeljeni v tri vrste:
- adapterji za vtičnice;
- podaljški z več vtičnicami (od ene do šest);
- kompaktna stikala, nameščena na DIN letev v panelu.
Prvi dve možnosti izdelka se uporabljata za zaščito posameznih električnih naprav ali več porabnikov, združenih v skupine. Priključijo se na običajno električno vtičnico. Naprave tretje vrste so nameščene v električni plošči, v kateri so nameščene druge zaščitne naprave.
Ohišja adapterjev in podaljškov so zelo priročna za uporabo. Proizvajalci se trudijo čim bolj zmanjšati njihove dimenzije, da s svojim videzom ne kvarijo notranjosti.
Naprave za montažo na DIN letev so bolj kompaktne, ker ne potrebujejo dodatne opreme za njihovo delovanje. Žice so z njimi povezane na enak način kot pri nameščanju običajnih avtomatov ali RCD.
Osnovna in dodatne funkcije

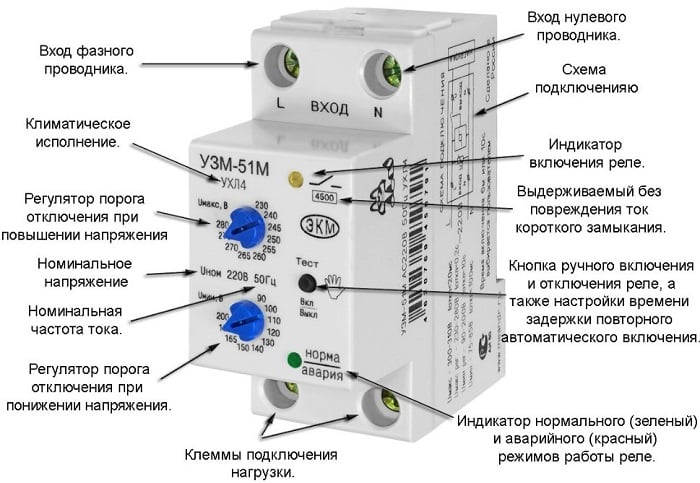

Glede na notranjo logiko delovanja in elektronsko polnjenje so vsi znani vzorci ILV razdeljeni na mikroprocesorske izdelke in naprave, izdelane na osnovi digitalnih primerjalnikov. Prvi od njih so nekoliko dražji, vendar zagotavljajo natančnejšo in gladko nastavitev spodnjega in zgornjega praga odziva. Večina teh zaščitnih naprav je mikroprocesorskih in se od drugih izdelkov razlikujejo po naslednjih lastnostih:
- prisotnost dveh pragov odziva (Umax in Umin);
- uporaba vgrajenih LED, nameščenih na plošči naprave - spremljajo prisotnost napetosti na vhodu in izhodu;
- uporaba zaslona s tekočimi kristali, ki prikazuje vrednosti dovoljenih meja odstopanja in efektivne napetosti.
Vse te funkcije bistveno povečajo funkcionalnost naprav in poenostavijo delo z njimi, ko so nameščene v stanovanju ali zasebni hiši.
ILV povezovalni diagrami

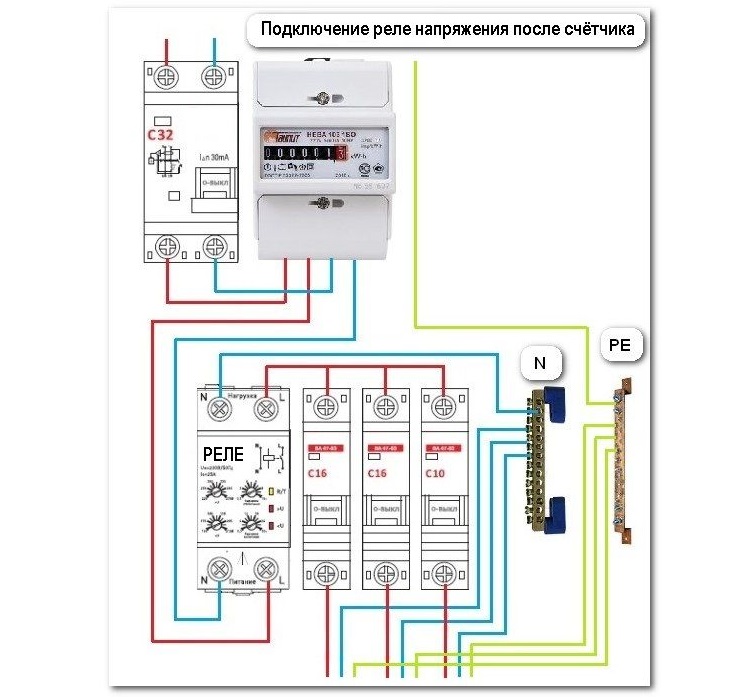

Preden priključite napetostni rele, morate natančno preučiti tipično shemo električne omare. Pri namestitvi je treba napetostni rele namestiti za električnim števcem v režo v fazni žici, včasih je med njimi nameščen RCD, ki je po potrebi priključen. S to ureditvijo bo naprava za prenapetostno zaščito prekinila točno "fazo".
Za normalno delovanje sta faza in ozemljitev dobavljeni na njegove vhodne sponke hkrati.
Obstajata dve shemi za priključitev enofaznih in trifaznih relejev na vod porabe:
- z neposredno obremenitvijo skozi RLV;

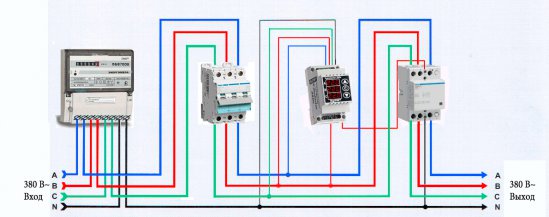

- s priključkom potrošnika preko kontaktorja, vključenega v magnetni zaganjalnik.
V vsakem od teh primerov je možna vzporedna povezava več naprav, od katerih je vsaka lahko priključena na svojo skupino porabnikov.
Pri nameščanju električnih plošč v stanovanju ali zasebni hiši se najpogosteje uporablja povezovalna shema z neposredno obremenitvijo preko RKN.
Nastavitev načinov delovanja
Vrednosti praga RKN se nastavijo s potenciometri, ki se nahajajo na sprednji plošči in imajo graduirano lestvico.

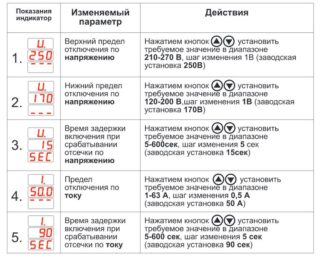

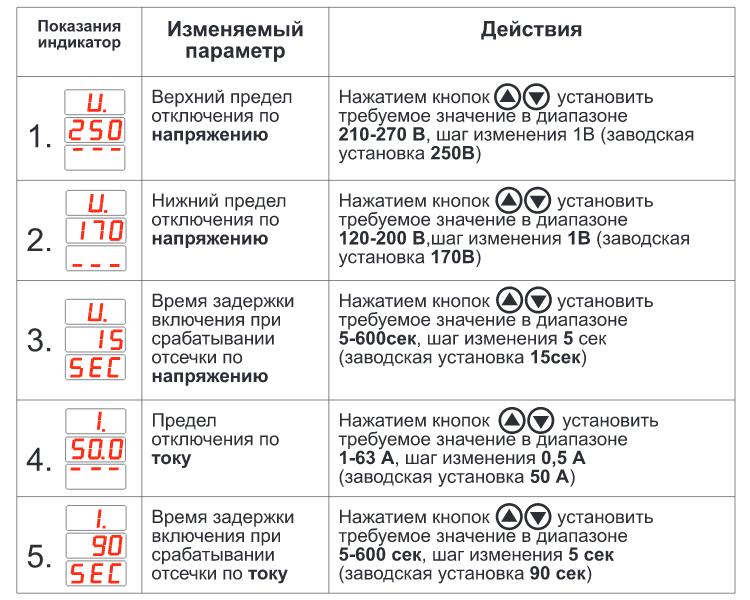

V nekaterih vzorcih relejev se za ta namen uporabljajo gumbi s parametri, prikazanimi na elektronskem zaslonu.
Pri nastavitvi zahtevanih mejnih vrednosti se njihove natančne vrednosti nadzorujejo z zaslonom, vgrajenim v sprednjo ploščo naprave. Po začetni nastavitvi teh indikatorjev jih običajno ni treba znova namestiti.
Kaj je bolje: rele ali stabilizator

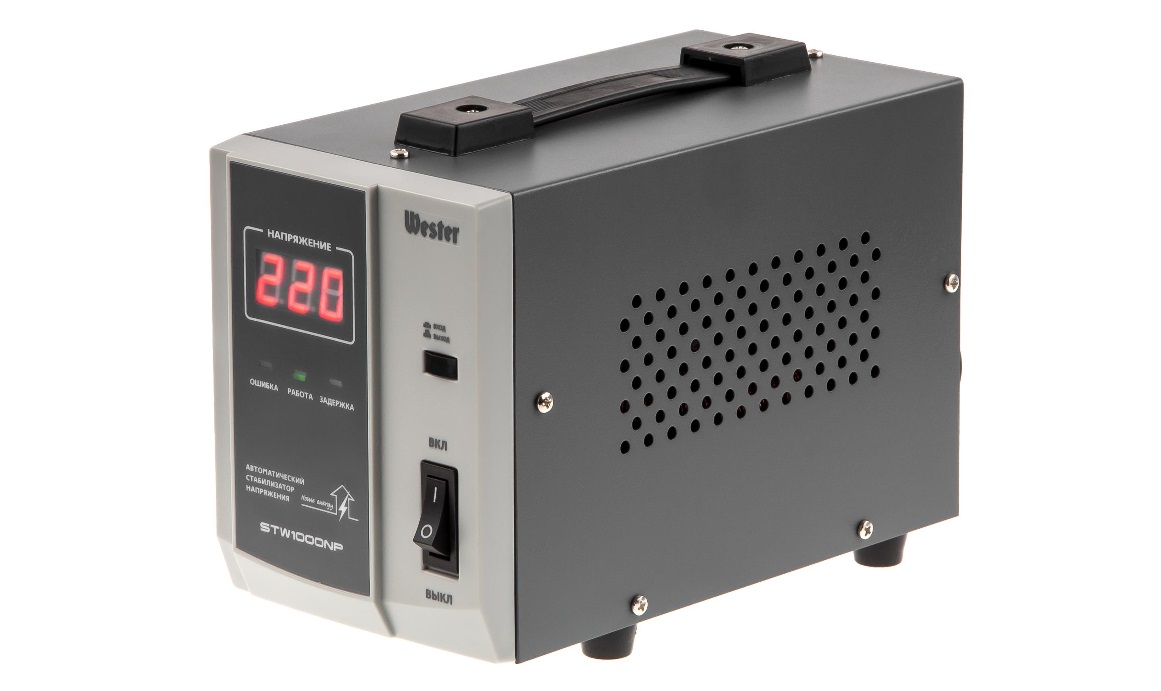

Nekateri uporabniki namesto krmilnega releja doma uporabljajo standardni stabilizator napetosti. V nekaterih primerih se takšna odločitev šteje za upravičeno. Vendar pa je bilo ugotovljenih več odtenkov, ki se upoštevajo pri izbiri zanesljive metode zaščite električnih naprav. Najprej morate upoštevati, da opravljajo podobne funkcije in lahko v sili izklopijo obremenitev. Še vedno pa obstaja razlika v njihovem delu in se kaže v naslednjem:
- za stabilizatorje je značilna povečana raven hrupa in so veliko dražji;
- so bolj inercialni, zlasti pri spremljanju nenadnih sprememb napetosti;
- ne zagotavljajo možnosti prilagajanja nastavitvenih parametrov;
- Te naprave zavzamejo bistveno več prostora.
Ko se vhodni signal zmanjša, stabilizator začne porabljati več toka, kar je razloženo s potrebo po vzdrževanju izhodne napetosti na konstantni ravni.
Glavna pomanjkljivost stabilizatorja v primerjavi z RKN je nezmožnost odzivanja na nenadne padce napetosti v omrežju, ko se nevtralna žica prekine.
Samo delček sekunde je dovolj, da napetostni sunek 350–380 voltov izgori vse gospodinjske aparate, priključene na vtičnice. Večina vzorcev elektronskih stabilizatorjev, ki jih proizvaja domača industrija, se ne more odzvati na kratkotrajne pulzacije. Značilnosti stacionarnih naprav zagotavljajo, da reakcijski čas ne presega 1-2 sekund. Zato pravilen pristop k izbiri zaščitne naprave zagotavlja varnost opreme, ki je z njo povezana.

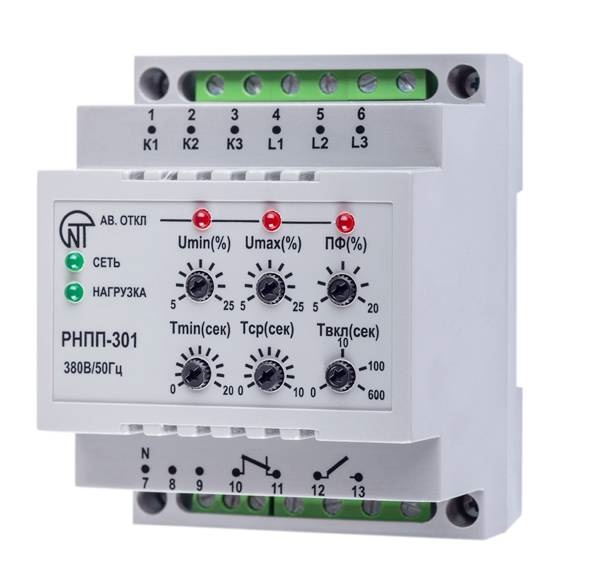

Značilnosti delovanja napetostnih relejev v trifaznih omrežjih
V trifaznih tokokrogih je posebna nevarnost aktiviranje releja z zmanjšano napetostjo, katerega povezovalna shema ne predvideva enofaznega delovanja naprave. V večini primerov je v industrijskih omrežjih na vsako fazo priključena ločena obremenitev. To vodi do dejstva, da odziv na preobremenitev enega odseka ILV povzroči njegovo popolno zaustavitev.
Izjema je situacija, ko objekt uporablja pretežno trifazno opremo (stroji z asinhronimi motorji, črpalke itd.). V tem primeru je vsaka od faz obremenjena bolj enakomerno in napetostna preobremenitev praktično ne pride.
Ne glede na vrsto ILV bo za njihovo normalno delovanje potrebno izbrati pravilno vezje in mesto namestitve.
