Kako pravilno priključiti stikalo za luči z dvema ključema - diagram

Priključitev stikala z dvema ključema je potrebna, če morate krmiliti dva vira svetlobe iz ene napajalne točke. Dodatna prednost je možnost klasičnega in preprostega prilagajanja svetilnosti in osvetlitve svetilke. Vendar namestitev in prilagoditev zahtevata določeno znanje in veščine. Da ne bi naredili napake s povezovalnim diagramom, se morate seznaniti s splošnimi točkami in priporočili strokovnjakov.

Zasnova in princip delovanja stikala z dvema ključema

Stikala in stikala imajo preprosto strukturo in majhno število delov. Glavni elementi so:

• gumbi (preklopni elementi gor/dol);
• ohišje – zunanja plošča, odstranjena pred začetkom dela;
• terminali - kontakti, ki se povezujejo z žicami električne napeljave.

Slednja je lahko vijačna ali objemka (odvisno od izvedbe). Vijačne sponke so povezane preko zanke ali neposredno. Ti varno držijo konec kabla in dolgo časa ne oslabijo ali odpovejo. Priporočilo monterjev je, da enkrat na šest mesecev preverijo in zategnejo sponke.

Sodobne naprave dopolnjujejo nove podrobnosti - osvetlitev ozadja, adapterji, zaščita pred napetostnimi sunki in drugo. Ti elementi so neobvezni in so namenjeni povečanju ravni udobja.

Stikalo za luči z dvema ključema je povezano s tremi žicami - dve vzporedni (običajno povezani od zgoraj), ena fazna žica od spodaj. Nekatere dvojne naprave so sestavljene iz dveh ločenih stikal v enem ohišju, imenujemo jih modularne (imajo več žic).

Če je treba z eno napravo krmiliti več svetilk, je treba uporabiti nasedle žice. Model z dvema gumboma omogoča delo s takšnimi kabli.

Načelo delovanja je naslednje:

• vklop enega ključa – osvetlitev ene svetilke ali skupine;
• pri priključitvi drugega se stopnja osvetlitve spremeni (pomembno za vezja z več žarnicami);
• ob istočasnem vklopu lučka sveti s polno močjo.

Gumbna stikala z dvema načinoma vam omogočajo varčevanje z energijo z zmanjšanjem osvetlitve, ko je to potrebno. Poveča se tudi splošna raven varnosti prostorov - mehanizmi zmanjšajo število električnih točk, kar zmanjša verjetnost kratkih stikov in požarov.

Varnostni ukrepi

Delo z elektriko in omrežji uvrščamo med najnevarnejše. Če zahteve niso izpolnjene, lahko doživite električni udar - posledice so odvisne od nivoja napetosti in individualnih značilnosti (v manjši meri). Osnovna pravila (skupna za vse vrste dejanj z žicami):

• deenergizacija območja je prva in najpomembnejša točka;
• preverjanje napetosti žic - pred neposredno povezavo se kabel testira s posebnimi napravami (ohmmeter in podobno, ki jih je mogoče sestaviti doma iz odpadnih materialov);
• uporaba dodatne zaščite - dielektrične rokavice, orodja z gumiranimi ročaji itd.;
• preučevanje navodil za naprave, priporočila mojstrov;
• izogibanje kakršnemu koli stiku z vodo (na primer mokre površine, luže na tleh).

Neupoštevanje minimalnega sklopa varnostnih zahtev bo povzročilo nepopravljive posledice (v nekaterih primerih smrt).

Priprava na namestitev

Standardne naprave so danes dopolnjene z osvetlitvijo ozadja in indikatorji. Prvi omogoča iskanje stikala v temi, drugi kaže, da je omrežje zaprto in deluje. Nekateri modeli so dopolnjeni z vodotesnimi in na mehanske poškodbe odpornimi ohišji. Te je mogoče namestiti v kopalnici, kopalnici in drugih prostorih z visoko vlažnostjo (tudi na prostem).

Druga vrsta so prehodna stikala (drugo ime so stikala). Naprave omogočajo delo z eno skupino svetilk na nasprotnih koncih prostorov. Primerno za uporabo v dolgih hodnikih in spalnicah.

Značilnosti izbire mesta za namestitev

Zakonodaja ne določa posebnih zahtev ali strogih omejitev. Zahteve, ki jih določajo GOST, tehnične specifikacije in PUE (pravila za električne napeljave) so v večini primerov svetovalne narave in se nanašajo na splošno varnost, udobje in zaščito. Na primer, višina je izbrana ob upoštevanju povprečne višine uporabnikov. Upošteva se tudi starost otrok in njihova možnost dostopa do lokalov s hrano.

Pred 20-30 leti je bilo običajno stikala namestiti na višino približno dveh metrov, danes - na ravni roke. V tem primeru postane naprava na voljo vsakemu uporabniku prostora.

Jasna pravila veljajo za prostore z visoko vlažnostjo in prisotnostjo močnih električnih grelnih naprav. Na primer, stikala ne smete postaviti poleg odprte prhe ali peči - v teh primerih lahko voda neposredno vstopi v kontakte in povzroči prekomerno segrevanje elementov.

Priprava na namestitev

Za priklop stikala z dvema ključema ni potrebno povabiti elektroinštalaterja. Postopek velja za enega najpreprostejših v elektrotehniki, zato lahko napravo na električno napeljavo priključite sami. Najprej morate:

• se seznaniti z varnostnimi zahtevami in sprejeti ustrezne ukrepe;
• razumejo oznake, simbole na žicah in ohišju stikala;
• preverite skladnost ožičenja in materialov (raven napetosti, prevodnost, velikost itd.).

Po tem se orodje zbere. Standardni komplet: montažni nož, izolacijski trak, kladivo, klešče, izvijači (indikator za preverjanje napetosti v omrežju in curly).Če je stikalo notranje in ni ustrezne vtičnice, ga boste morali utoriti ali izrezati (odvisno od materiala stene).

Določanje parametrov žice

Brez zaupanja v oznako kabla je prepovedano nadaljevati z namestitvijo stikala. Nepravilna povezava bo povzročila kratek stik v sistemu, ožgane kontakte in v redkih primerih resnejše težave. Tak mehanizem ne bo deloval.

Barvna oznaka:

• nevtralna žica - modra (vedno);
• zaščitna – zelena z rumeno (vedno);
• faza – rdeča ali rjava (v večini primerov).

Proizvajalci teh kombinacij ne upoštevajo vedno. Zato je pomembno, da se naučite "brati" oznake v črkah in številkah. Če se ob nakupu izkaže, da ni simbolov, se morate posvetovati s prodajalcem in pogledati embalažo. Po tem so žice označene neodvisno. Na primer, večbarvna termoskrčljiva cev.

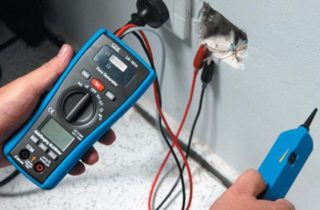

Identifikacija vodnikov z multimetrom

Potreba po dodatnem preverjanju je posledica več dejavnikov. Prvič, standardi in oznake lastnosti so se precej pogosto spreminjali, zato lahko pride do zmede. Drugič, nekateri proizvajalci namerno izvajajo vse vrste trikov (za zmanjšanje proizvodnih stroškov ali povečanje stroškov izdelka).

Če želite zagotoviti, da so žice pravilno izbrane, uporabite multimeter in izvijač za indikacijo. Za enofazna omrežja je primeren indikator, ki bo pomagal prepoznati fazne in nevtralne kable. Po izklopu napajanja je potrebno konce odstraniti (odstraniti izolacijsko prevleko).

Pomembno je, da se ogoljene žice med seboj ne dotikajo, sicer med testiranjem pride do kratkega stika ali celo požara.

Po tem se priključi napajanje, ena od žic se dotakne z izvijačem. Če lučka sveti, je kabel fazni; v nasprotnem primeru je nevtralen. Za omrežja, ki so opremljena z ozemljitvijo, boste potrebovali multimeter. Vrednost napetosti je nastavljena (domača v stanovanjih - 220 voltov), ​​ena sonda je priključena na fazo, druga je pripeljana na eno od preostalih. Nevtralni bo pokazal vrednost znotraj 220 voltov, ozemljitveni bo pokazal nižjo vrednost.

Montaža električnega stikala

Najprej odstranite ključe in zunanjo zaščitno ploščo. S tankim nožem (posebnim ali običajnim) previdno odtrgajte prvi ključ, nato naslednjega in nato okrasni pokrov. Pri nekaterih modelih so deli odviti. Notranji mehanizem je pritrjen na vpenjalne ali vijačne elemente.

Zadnja faza je odklop vodnikov iz breznapetostnega omrežja in po potrebi razstavljanje vtičnice.

Možnosti žične povezave

Mesta, kjer so kabli povezani med seboj, so najšibkejša v vezju. Največ težav se pojavlja na teh področjih. Osnovni načini pritrditve:

• ročno zvijanje - pogosto se uporablja, potrebuje dodatno izolacijo;
• blok s sponkami - mehanizem, ki povezuje žice;
• spajkanje je redko uporabljena metoda, potrebna je posebna oprema in določene veščine; oprijem je zanesljiv, vendar delovna intenzivnost ne dovoljuje pogoste uporabe.

Toplotno skrčljive cevi pomagajo izolirati povezave in jih tesneje držati skupaj.

Shema povezave in postopek

Če je v prostoru nameščena električna napeljava, se diagram povezave stikala z dvema ključema izkaže za precej preprost. Iz glavne plošče je speljan dvožilni kabel. Tokokrog je zavarovan s transformatorjem, skozi katerega je speljan nevtralni vodnik. Glavna pomanjkljivost je nizka stopnja varnosti.

V splošnem ohišju stikala je en fazni kabel priključen na glavno sponko (L), vstavljen v pritrdilne elemente in pritrjen z vijaki ali sponkami. Ostali so priključeni na ločene mikrokontakte, nato na razvodno omarico in svetilke. Če je svetil več, se povezava med njimi izvede zaporedno.

Na stikala z dvema gumboma se s plošče napaja fazni kabel. Če namesto tega priključite ničlo, bo že preprosta menjava žarnice postala nevarna.

Montaža priključkov v razdelilni omarici

Nekatere žice so napajane v razdelilni ali razdelilni omarici: napajanje iz plošče, kabel, povezan s stikalom, vodniki do svetilk. Da bi se izognili napakam, morate upoštevati določeno zaporedje:

1. nič - ne gredo v stikalo, so usmerjeni neposredno na žarnice;
2. zaščitna ali ozemljitvena - ni vedno na voljo;
3. faza

Obe vezji sta povezani ločeno drug od drugega, da se zagotovi neodvisen nadzor.

Priključek na lestenec ali svetilko

S to povezavo se pogosteje uporabljajo priključni elementi. Žice so povezane glede na barvno kodiranje. Tovarniški mehanizmi so pravilno barvno kodirani. V tem primeru lahko ozemljitveno žico pritrdite na priključek ali neposredno pod vijak na plošči svetilke.

Napake pri povezovanju

Najpogostejša težava neprofesionalnih obrtnikov je obračanje stikala na nič in ne na fazo. Naprava mora prekiniti fazno povezavo, drugih možnosti ne more biti. Če storite nasprotno, bo napetost nenehno na lestencu ali svetilki. Zato lahko doživite električni udar tudi pri zamenjavi žarnice.

Dodaten odtenek je, da indikator zasveti pri preverjanju nevtralne žice. Pojavi se predvsem zaradi osvetlitve ozadja stikala. Majhna količina toka v tem primeru še vedno prehaja skozi posebno napravo zahvaljujoč kontaktom za osvetlitev ozadja. To je glavni razlog, zakaj LED žarnice utripajo, ko so izklopljene. Izklopite dodatno osvetlitev ozadja in utripanje bo izginilo.

Druga resna napaka je priključitev napajalnega kabla na odhodni kontakt in ne na glavni. V tem primeru bo povezovalni diagram stikala z dvema ključema moten - luči bodo začele svetiti le, ko sta oba ključa vklopljena hkrati. Napravo je treba razstaviti, odklopiti in pravilno priključiti.

Če želite priključiti stikalo z dvema ključema, se morate seznaniti s splošnimi točkami in dosledno upoštevati varnostne zahteve pri delu z električno energijo. Tudi začetnik lahko ugotovi podrobnosti. Ni potrebno povabiti mojstra. Pred nakupom se morate odločiti za parametre omrežja.
