Kako pravilno serijsko povezati vtičnice v stanovanju

Sistem električne napeljave je nemogoč brez namestitve vtičnic. Brez napajalnih dostopnih točk naprave in oprema ne bodo delovale. Hkrati je obremenitev napajalnih omrežij v sodobnem svetu zelo visoka, zato je pomembno izvesti pravilno serijsko povezavo vtičnic.

Obstoječe metode povezave

Vtičnice z več kot dvema kosoma so povezane na tri načine: zaporedno, vzporedno in mešano. Električarji uporabljajo druge izraze - zvezda (za prvo možnost), zanka (za drugo). Preden izberete eno od metod, morate ugotoviti prednosti in slabosti vsake in izbrati tisto, ki je primerna za določeno stanovanje.

Če ima prostor električno napeljavo, je pomembno upoštevati način napeljave kablov in skupno razpoložljivo moč. Nove lahko presežejo mejo; žico bo treba potegniti iz oklopa.

Vzporedna povezava

Bistvo metode je povezovanje vtičnic v enem razdelilnem bloku, ki nosi celotno obremenitev, ko je električna oprema vklopljena.Iz skupne hišne plošče se potegne kabel do razdelilne omarice, iz njega pa se napelje napeljava do vsake napajalne točke (ločene žice).

Prednost te metode je neodvisno delovanje vsake napajalne točke in stikala. Če ena naprava pregori, bodo ostale delovale naprej. Če pa glavna žica postane neuporabna, bo napetost popolnoma izginila. V takšni situaciji je lažje najti vrzel in odpraviti težavo.

Druga pomanjkljivost je poraba kabla. Za vsako vtičnico se iz razvodne omarice potegne ločena žica. Dolžina se izkaže za pomembno.

Serijska povezava

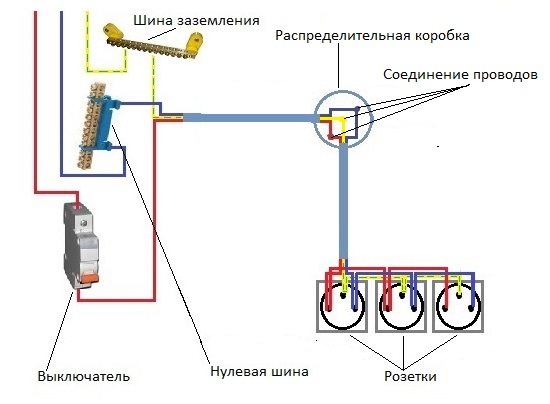

Verižna povezava pomeni zaporedni prehod od prve vtičnice do naslednje. Namesto zvijanja žic se uporabljajo kontakti naprave. Fazni in ničelni kabli so priključeni na prvi mehanizem, nato na naslednji in zaporedno na zadnji.

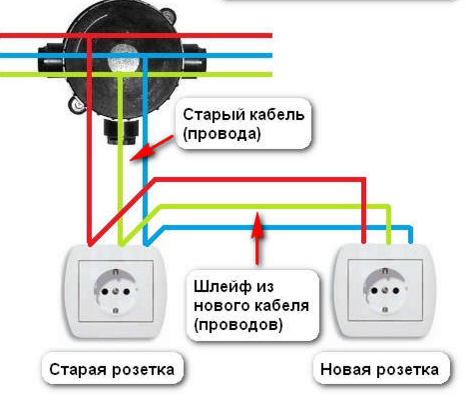

Metoda "čiste oblike" se redko uporablja. Na primer, če morate namestiti dodatno vtičnico ali stikalo ali premakniti eno od naprav na določeno razdaljo. V drugi situaciji zapustijo staro dostopno točko in vodijo od nje do nove lokacije - tako bo manj treba praskati stene.

Prepovedano je priključiti naprave z visoko močjo v vtičnice, povezane s kablom. Klimatske naprave, mikrovalovne in klasične pečice, pralni stroji in druge podobne naprave se morajo napajati iz drugih dostopnih točk. V verižnem sistemu je veliko vtičnic priključenih na isto vezje, zato obremenitev pade na vsako.

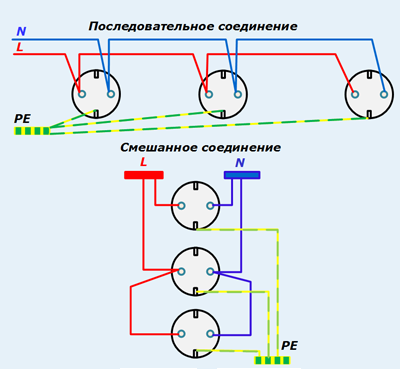

Mešana povezava in ozemljitev v zaporedni povezavi

Če se odločite za serijsko povezavo vtičnic, lahko celotno zasnovo okrepite z uporabo mešane metode. Bistvo metode je naslednje:

1. Centralni kabel je priključen na razdelilno omarico iz skupne hišne plošče.
2. V predhodnem načrtu ožičenja je izbrana najbolj oddaljena točka dostopa do električne energije.
3. Izbrana vtičnica je povezana s kablom razdelilne omarice.
4. Ostali se napajajo iz te naprave.

Ta metoda poveča zanesljivost omrežja. Če ena vtičnica odpove, druge nadaljujejo z delom. Onemogočanje celotnega sistema je možno le v primeru okvare glavnega kabla, zvitega v razdelilni omarici.

Ozemljitev je nujna. Pri serijski povezavi, če žica na eni točki pregori, ostale ostanejo brez zaščite. Optimalen način povezovanja vtičnic med seboj za ozemljitev je mešan. Glavni kabel je pritrjen pod stropom, nato pa so za vsako dostopno točko izdelane veje.

Ta tehnika ima slabosti - velika dolžina uporabljenih žic, potreba po namestitvi več razvodnih omaric (za vsako vejo). Da bi zagotovo vedeli, ali je močne naprave mogoče priključiti na omrežje, je treba pred fazo ožičenja kabla izračunati napetost. Natančen izračun vam bo pomagal izbrati, kako na koncu povezati vtičnice - zaporedno, vzporedno ali mešano.

Obročna povezava

Ta vrsta povezave je v postsovjetskih državah redka. Metoda ima številne nedvomne prednosti, zato je v zadnjem času vse bolj priljubljena.

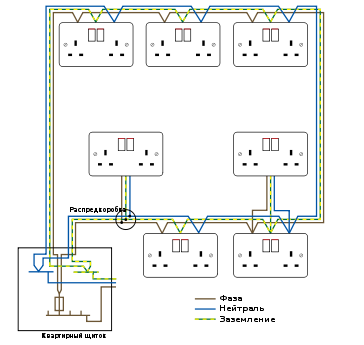

Kako pravilno povezati vtičnice med seboj z obročno povezavo:

1. Od glavne (komunalne) plošče do stanovanja (hiše, koče) je krožno speljan skupni kabel.
2. V vsaki sobi (prostorih) je na glavni žici narejen vrez, nameščena je razdelilna omarica in ločeno vezje se potegne v ločeno sobo.
3. Na koncu se naredijo veje do vsake dostopne točke.

Če en del žice pregori ali se zlomi, naprave delujejo naprej z obročno povezavo, ker elektrika prihaja z druge strani obroča. Še vedno bo treba opraviti popravila, vendar bo napajalnik ostal nedotaknjen. Zanesljivost sistema je primerljiva z vzporedno povezavo vtičnic. Slaba stran je večja poraba žice v primerjavi s klasičnimi metodami.

Kako izbrati pravo metodo

Če želite izbrati vzporedno ali zaporedno povezavo prodajnih mest, morate izračunati več parametrov: znesek denarja, ki ga lahko porabite za električno napeljavo, moč opreme in dekoracijo sten (sposobnost in želja po ponovnem popravilu v primeru okvar).

Optimalen način je povezava dveh vtičnic na eno žico plošče ali razdelilne omarice - vzporedna povezava. Če v sobi ni velikega števila vtičnic in naprav (na primer samo TV), je primerna metoda zanke.

Ali je mogoče vtičnice povezati zaporedno?

Povezovanje vtičnic v serijskem načinu ima številne pomanjkljivosti in omejitve. V veliki sobi in velikem številu močnih električnih naprav te metode ni mogoče uporabiti - obremenitev je previsoka. Bolje je, da so vtičnice vzporedne ali uporabite obročasto vrsto. Priporočena količina na verigo je 5-6 kosov.

Druga pomanjkljivost je neenakomerna porazdelitev napetosti na napajalnih točkah. Vsaka vtičnica predstavlja del celotnega električnega toka. Zato se serijske povezave ne uporabljajo v stanovanjskih in industrijskih prostorih. Lahko pa ga uporabite v girlandah za božično drevo in drugih.

Prednosti in slabosti

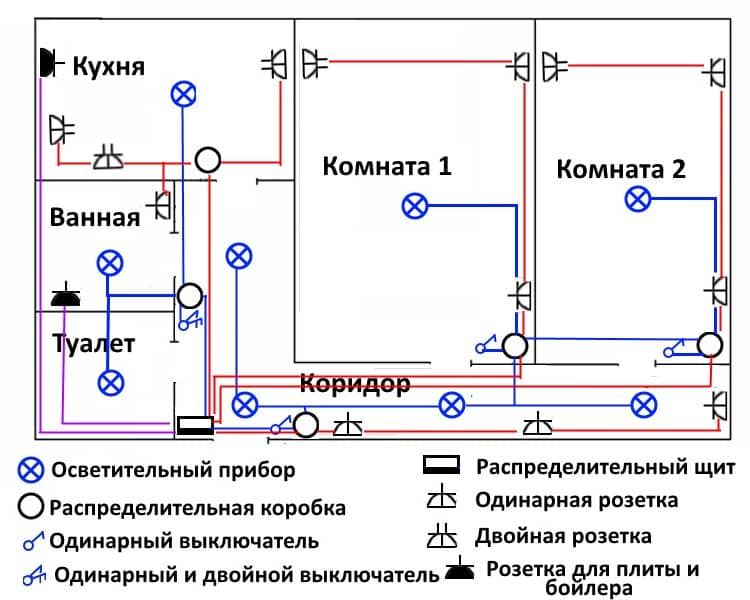

Za določitev optimalnega povezovalnega diagrama vtičnic in stikal je potrebno pripraviti načrt ožičenja, izračunati število naprav in možno največjo moč. Hkrati je treba v novozgrajenih objektih načrtovati prihodnje priložnosti brez nepotrebne skromnosti: dodaten televizor, nakup ločenega zamrzovalnika in podobno.

Na podlagi prejetih podatkov se izbere vrsta povezave. Prednosti sekvenčne metode vključujejo:

• preprost povezovalni sistem in montaža vezja;
• možnost prilagajanja nivoja napetosti, zmanjšanje;
• Uporabite lahko eno varovalko na tokokrog.

Pomanjkljivost postane očitna, ko pride do okvare - če se ena vtičnica zlomi, ostale ne bodo delovale.

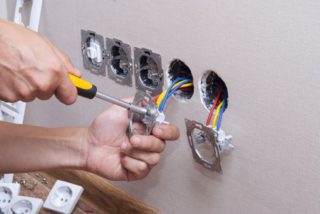

Skladnost z varnostnimi ukrepi pri nameščanju vtičnic

Delo z elektriko je razvrščeno kot nevarno. Tudi nizka napetost vodi do opeklin, poškodb in drugih neprijetnih posledic. Skladnost z varnostnimi ukrepi:

• izklopite sobo, v kateri se izvaja delo;

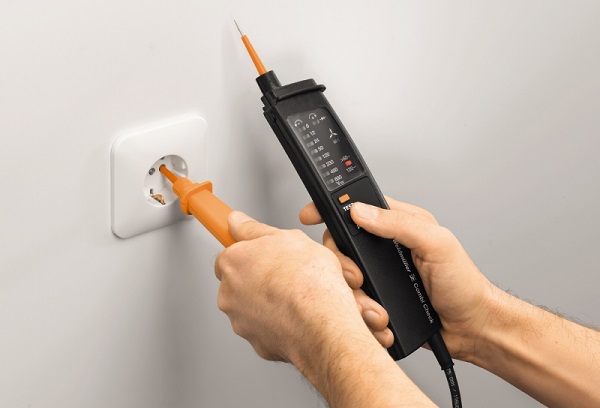

• preverite območje pred zagonom s posebno napravo (napravo lahko priključite v omrežje);
• uporabljajte gumijaste rokavice in opremo z gumiranimi ročaji;
• pri "povečanju" dolžine ni dovolj, da bi spajkali žice;
• stik s priključenimi golimi kabli ni dovoljen;
• presežek ne sme "štrleti" - skrajša se in postavi v steno;
• preverite, ali so naprave primerne za uporabljeni tok in napetost.

Vsakdo lahko poveže vtičnice s temi metodami.Vezja imajo prednosti in slabosti, pred končno izbiro je pomembno določiti moč opreme in način razvejanja ožičenja.
