Kako pravilno namestiti RCD v električno ploščo: pred ali za strojem

Pri vgradnji novega ali nadgradnji stare plošče z novim odklopnikom je potrebno vgraditi odklopnik na diferenčni tok. Naprava ščiti linijo pred preobremenitvami, kratkimi stiki in preprečuje okvaro gospodinjskih aparatov. Nekateri obrtniki se ne morejo odločiti, ali bodo RCD namestili pred ali za strojem. Priljubljeni diagrami vam bodo pomagali izbrati način povezave.

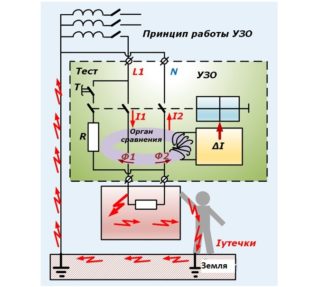

Načelo delovanja RCD, razlike od difavtomata

Zahteve PUE kažejo na potrebo po namestitvi zaščitne opreme. Zagotavlja zaščito pred električnim udarom in poškodbami izolacijske prevleke kabla. RCD lahko priključite na 2 žice v omrežju z napetostjo 220 V in na 4 žice v omrežju 380 V.

Pomanjkljivost naprave je nezmožnost zaznavanja preobremenitve ali kratkega stika. Samodejno stikalo ga bo dodatno zaščitilo. Razlika med napravami je odziv RCD na trenutno neravnovesje faze in ničle z nominalno vrednostjo 10-30 mA. Naprava ne prepozna prevelikih tokov in se lahko pod njihovim vplivom celo vname.

Difavtomat deluje normalno pri toku do 16 A in v primeru puščanja izklopi linijo. Za razliko od RCD ima časovno-tokovno karakteristiko, ki določa hitrost izklopa.

Stikalo z elektromagnetnim sprožilcem se sproži, ko trenutna vrednost preseže 5-10-krat.

Značilnosti integriranega delovanja zaščitnih naprav

Če želite razumeti, kako namestiti RCD - za ali pred strojem, morate razumeti funkcionalnost namestitve. Dober primer bi bil sistem, sestavljen iz merilne naprave, naprave za preostali tok ali odklopnika, priključenega na eno linijo.

Napetost iz transformatorja bo šla skozi RCD in števec, dobavljen v vtičnice. Če zaščite ni, izklopna naprava pregori. Odsotnost sprostitve pred števcem bo povzročila tudi linijski požar. Najboljša možnost je zaščitna naprava na obeh straneh.

V skladu z zahtevami PUE so pred merilno napravo nameščene dvopolne modifikacije strojev. Ni ga treba postaviti pred njim - bolje je zaščititi črto od RCD do potrošnikov.

Namestitev RCD pred ali za strojem

Naprava, odgovorna za odklop linije, se ne odziva na prevelike tokove, zato ne deluje v primeru kratkih stikov in preobremenitev. Skupna povezava z difavtomatom bo preprečila te situacije.

Ker tok vezja presega nazivni tok, se notranje komponente naprave poškodujejo in kontakti izgorejo. Modeli brez vgrajenih zaščitnih elementov morajo biti nameščeni skupaj z odklopniki, ki bodo odpravili učinke preobremenitev in kratkih stikov. V tem primeru tok odklopnika ne sme preseči nazivnega toka RCD. Slednji na primer reagira na 40 A. Optimalno stikalo zanj je 36 A.

Priključni diagrami za RCD s stikalom

Zaščitna oprema mora biti povezana z dvema kabloma. Prvi bo nosil obremenitveni tok, drugi pa bo usmerjen v zunanje vezje od potrošnikov. Da ne bi razmišljali o namestitvi RCD pred ali za strojem, uporabite priljubljene sheme.

Za več skupin difavtomatov - en RCD

Klavzula 7.1.79 PUE omogoča zaščito več linij z uporabo RCD. Napravo je treba postaviti na vrh, nato pa stikala na skupine potrošnikov. V primeru kratkega stika gre tok skozi RCD do skupinskega odklopnika, nato do napajalnega kabla in do potrošnika. Če je ocena naprav pravilno izbrana, nobena od njih ne bo poškodovana.

Prednosti izvajanja sheme vključujejo prihranek denarja in prostora v razdelilni plošči. Slaba stran povezave je, da se po sprožitvi RCD vse skupine prekinejo.

Namestitev RCD na stroj

Diagram predvideva namestitev v naslednjem zaporedju:

1. Naprava za varnostni izklop.
2. Difavtomat.
3. Napajalni kabel.
4. Potrošnik.

Če pride do poškodbe, gre tok kratkega stika skozi RCD, dokler se odklopnik ne ustavi.

RCD po stroju

Sistem je sestavljen po principu;

• stikalo - dvopolni ali podajalnik;
• števec;
• RCD;
• stroji glede na število linij.

Ta možnost je pravilna, saj je enostavno razumeti, kako izklopiti stroj in uporabiti vnos na njegovih terminalih. Kljub dejstvu, da se RCD pogosteje zlomijo, jih je lažje zamenjati.

V trenutku kratkega stika bo tok prešel od stikala do RCD, nato do napajalne žice in nato do potrošnika. Stikalo se ustavi in ​​zaščitna naprava ostane nedotaknjena.

Da preprečite preobremenitev, lahko med merilnik in RCD namestite drugi avtomatski odklopnik.

Priključitev RCD na skupino strojev

Podobno vezje je sestavljeno v trifazni stikalni plošči, kjer so:

• 3 trifazni difavtomat;
• trifazni RCD;
• 2 enofazni RCD;
• 4 enofazni enopolni odklopniki.

Od prvega vhodnega odklopnika bo napetost prešla v drugo trifazno vezje skozi zgornje sponke. Iz iste naprave bo ena faza prešla na enofazni RCD, druga pa na naslednjo.

Enofazne zaščitne naprave imajo dva pola, difavtomati pa enega. Da bi sistem deloval brez napak, je treba za njim ne priključiti delovne ničle. Zaradi tega je treba za vsako zaščitno napravo namestiti ničelno vodilo.

Če obstajajo dvopolni odklopniki, ločeno ničelno vodilo ni nameščeno. Če sta združeni dve ničli, lahko pride do lažno pozitivnega rezultata.

Prvi enopolni RCD je priključen na diferencialne odklopnike št. 1 in št. 3, drugi - na št. 2 in št. 4. Obremenitev se nanaša na spodnje sponke.

Ozemljitveno vodilo je običajno, vendar ga je treba namestiti ločeno. Na vhodno napravo so priključene tri faze z delovno ničlo. Povezan je s skupno ničlo in nato preusmerjen na vse RCD. Po napravi št. 1 gre na trifazno obremenitev, po preostalih enofaznih obremenitvah - na vsako vodilo.

Žica v PEN in PE ni ločena - ozemljitev, nič in 3 faze gredo na ščit.

Kje je treba namestiti RCD?

Če želite določiti, kje namestiti napravo za preostali tok, se morate spomniti hitrosti toka skozi žice. Enaka je svetlobni hitrosti - 300 tisoč km/s. V standardnem stroju C 16 bo čas vklopa pri prehodu tokov 5 × In (80 A) 0,02 sekunde. Razdalja, ki jo bo prevozil, je 6000 km.

V primeru kratkega stika bo tok v celoti prešel skozi spojno napravo - RCD - kabel - vtičnico.V tem primeru stikalo ne deluje takoj, zaradi česar se izolacija stopi in kontakti vtičnice izgorijo.

RCD ne odpove, saj je kratek stik vztrajnostna reakcija. Čas 0,02 sekunde preprosto ni dovolj, da bi stopil izolacijski premaz in poškodoval dele. Tudi ob upoštevanju prekinitvene zmogljivosti bodo zaščitne naprave pravilno delovale ne glede na mesto namestitve:

• Samodejno - RCD. Faza se napaja z mostičkom, ničla pa se napaja neposredno na zaščitno napravo. Žica za vtičnice je povezana z napravo in PE vodilom.
• RCD - avtomatsko. Žica je povezana z vtičnicami po različnih poteh. Faza ena gre na stroj, ničla gre na zaščitno napravo ali ničelno vodilo.

Tako ni razlike, kje je bil nameščen RCD - pred ali po avtomatski napravi.

Poimenovanje stroja

Na ohišju katere koli naprave je navedena nazivna vrednost - vrednost največjega trajnega toka, ki brez škode prehaja skozi napravo. Ta parameter je varen za trenutno preklapljanje.

Da bi zagotovili zaščito samega RCD, je treba namestiti difavtomat z oceno, ki je podobna ali 1 večja od ocene naprave. Če imate stroj z nazivno močjo 16 A, mora biti RCD približno 25 A. Ta trenutna rezerva bo zadostovala, da prepreči pretok energije, ko se obremenitev poveča.

Stroj se sproži, ko se pojavi tok za 13% višji od nominalne vrednosti: modifikacija 16 A bo delovala pri toku 18 A. Če je nazivna vrednost RCD enaka, se lahko kontakti segrejejo.Če želite izbrati oceno sistema z več odklopniki, jih morate sešteti in izbrati RCD z večjo oceno.

Nianse namestitve zaščitne naprave

Priključitev RCD v stanovanju ali hiši zahteva skladnost z več pravili:

• Za več skupin porabnikov je potrebno namestiti en RCD in posamezne odklopnike.
• Če obstaja več RCD, bo vsak od njih potreboval ničelno izhodno vodilo.
• Sistema TN-C ni treba nastaviti na ničlo.
• Za "mokre skupine" je obvezna namestitev zaščitne naprave z izklopno močjo 10 mA.
• Naprave 30 mA so primerne za vtičnice gospodinjskih aparatov, ki delujejo na vodo.
• Ničelni terminal se nahaja na desni strani naprave in je označen s črko N. Ne smemo ga zamenjati s fazo (indeks L).
• Vnos se lahko izvede na spodnjem ali zgornjem priključku.
• Klasično vezje je izvedeno z uporabo zgornjega vhoda in spodnjega izhoda.
• Vsak RCD zahteva osebni ničelni blok, na katerega so priključeni vsi delovni nevtralni elementi.
• Za linije z valovitimi tokovi so potrebne naprave tipa A.

Zdravje sistema lahko preverite s pritiskom na gumb "Test".

Za zaščito pred preobremenitvami in kratkim stikom je potrebna zaščitna izklopna naprava. Zaradi pomanjkanja odziva na prevelike tokove se vgrajuje v kombinaciji z difavtomatom. Priključni diagrami omogočajo namestitev naprav v poljubnem vrstnem redu. Edini pogoj je izbira ustreznega pomena.
