Pri gradnji podzemnih napajalnih vodov, ki zahtevajo težke pogoje delovanja, se tradicionalno uporabljajo oklepni kabli tipa AVBbShv, ki so pogosti v elektrotehniki. Njihova značilnost je prisotnost zaščitne lupine, sestavljene iz svinca, ki se imenuje oklep. Predpogoj za njihovo varno delovanje je ozemljitev oklepnega kabla, organizirana po standardnih pravilih. Za te namene se uporabljajo tako postaje kot naprave za ponovno ozemljitev (GD), nameščene na strani potrošnika.
Kaj je treba ozemljiti
Pri ožičenju oklepnih kabelskih linij so naslednji deli konstrukcij in elementi pletenice predmet obvezne ozemljitve:
- oklepi in oklopi napajalnih in krmilnih kablov;
- posebne spojke;
- elementi kovinskih izdelkov, ki se uporabljajo za polaganje: pladnji, škatle in podobne strukture;
- kovinske cevi, ki se uporabljajo za isti namen;
- posebni viseči kabli za zračno polaganje daljnovodov.
V skladu z zahtevami PUE mora biti vsak konec kabelske linije, ločen na precejšnji razdalji, ozemljen.Predpisi izrecno določajo, da se na odsekih električnih vodov, daljših od 200 metrov, ponovno ozemlji.
Osnovna pravila za ozemljitev
PUE posebno pozornost namenja ozemljitvi kabelskega oklepa na obeh straneh, saj je le v tem primeru mogoče zagotoviti njegovo absolutno zanesljivost. Pri organizaciji takega dela se upoštevajo naslednje podrobnosti:
- za ozemljitev oklepa kabelskih izdelkov se uporabljajo prožni bakreni vodniki brez izolacije;
- po celotni dolžini polaganja niso dovoljeni prelomi neprekinjenega premaza, mora biti trden;
- pri obnovi poškodovanega voda morajo biti lupine posameznih odsekov in povezovalna sklopka povezani z gibkimi vodniki.
Najprej pa je treba te dele skrbno pripraviti za namestitvena dela.
Navodila za ozemljitev
Pri ozemljitvi oklepnega kabla PUE priporoča upoštevanje naslednjih pravil:
- Ozemljitveni vodnik je pritrjen na oklep kabla s spajkanjem.
- Najprej je to mesto skrbno pocinkano, nato pa se nanj prispajka ozemljitveni vodnik z žično zavojem z obvezno uporabo spajkalne maščobe.

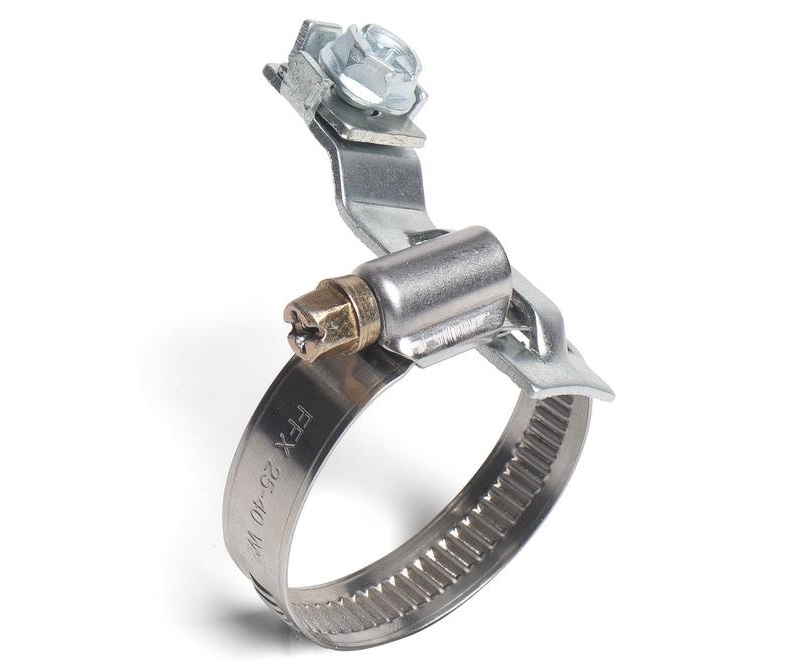

- Za priključitev bakrene pipe brez spajkanja se uporabljajo posebne sponke.
Za te namene je mogoče uporabiti tudi vzmetne konektorje, ki zagotavljajo zanesljiv stik z zaščitno plastjo.
V primeru tračnega oklepa je ozemljitvena žica pritrjena neposredno na njegove odcepe, v primeru žično pletenega oklepa - po obodu na vse njegove vodnike. Pri povezovanju odsekov kabla standardne dolžine se uporabljajo zatesnjene spojke posebne izvedbe. Komplet priključkov vključuje:
- lokalni hidroizolacijski elementi;
- konice s posebnimi vijaki;
- ozemljitvena žica, pritrjena na oklep povezanih območij;
- sponke za pritrditev žic z oklepom iz žice ali jeklenih trakov.
Pri rezanju kabla pred vzpostavitvijo kontakta se zgornja izolacijska plast odstrani na dolžino, ki je nekoliko daljša od pletenice, ki se nahaja pod njo. Pri določenih vrstah spojk proizvajalec zagotavlja posebno šablono, ki zagotavlja kakovosten razrez celotnega izdelka.
Ozemljitev v zasebni hiši
V skladu s PUE je treba pri ozemljitvi kabelskega oklepa v domačih razmerah upoštevati naslednja pravila:
- oklepni kabel 0,4 kV je dovoljeno položiti v kovinske konstrukcije, ki so zanesljivo ozemljene in dostopne za popravilo in vzdrževanje;
- polaganje na betonska tla in lesena tla poteka z razmikom najmanj 5 cm, v ta namen se uporabljajo kovinske škatle in posebna stojala;
- Vstop v hišo se lahko izvede tako skozi tla kot skozi posebej določeno stensko območje.
Da bi preprečili poškodbe na vhodu v stavbo na mestih, kjer je speljan skozi stene ali temelj, je kabel položen v cevi iz kovine ali plastike.
Premer odseka cevi je izbran tako, da je 2-krat večji od prereza samega kabelskega izdelka.
Pri vstopu v napeljavo v hišo je oklep ozemljen v razdelilni plošči, pa tudi na strani izhodnega nosilca. Po PUE na tem odseku poti niso dovoljene druge povezave. Na vhodu je kabel razdeljen na več jeder, povezanih s stikalnimi napravami; v tem primeru je njegov oklep nujno povezan z ozemljeno točko telesa ščita - neposredno s tlemi.
Pritrditev podzemnega kabla na tla
Za kakovostno ozemljitev oklopa kabla PUE priporoča upoštevanje naslednjih pravil:
- Kabelski oklep in zaščitne konstrukcije (konstrukcije), ki se uporabljajo za njihovo namestitev, morajo biti priključene na ozemljitvene elemente katere koli vrste.
- Povezava nastane zaradi zanesljivega stika z golimi deli kovinskih cevi, armaturnih palic in drugih elementov naravnih ozemljitvenih vodnikov.
- Pri organizaciji električnega omrežja v zasebni hiši je oklep vpeljanega podzemnega kabla VbBShv priključen na napravo za ponovno ozemljitev.
Pri ožičenju krmilnih in optičnih kablov je obvezno ozemljiti vsaj en njihov konec.
Pri signalnih komunikacijskih linijah se ozemljitev izvede z namenom zmanjšanja vpliva elektromagnetnih polj na tokove posredovanih podatkov ali njegove popolne odprave. Za posebej pomembna področja izmenjave informacij je urejen dvosmerni ozemljitveni stik. Zaslon takšnih kablov je povezan z glavno razdelilno omarico razdelilnih omaric z bakrenimi vodniki s prečnim prerezom najmanj 4 kvadratne metre. milimetrov.
Zahteve za vodnike
Pri nameščanju ozemljitve, pa tudi zaščitne ozemljitve, so jekleni kabelski plašči katerega koli razreda ali oklepa povezani s polnilnikom prek bakrenih vodnikov standardiziranega prereza. Ta zahteva velja tudi za ohišja sklopke ali končne sklopke. Na linijah, ki so zasnovane za prenos visokonapetostne moči (6 kV in več) in imajo aluminijast plašč, se ozemljitev sklopke izvede z ločenimi vodniki.
V ta namen je prepovedano uporabljati bakrene vodnike s prevodnostjo, ki je večja od ustreznega indikatorja za kabelske ovoje.
Splošne zahteve veljavnih standardov predvidevajo uporabo golih bakrenih vodnikov s kvadratnim prerezom najmanj 6 mm. Enaki parametri za krmilne kable so posebej določeni v PUE (glej točke 1.7.76-1.7.78).
Če je nosilec dovoda zraka v električno napeljavo opremljen s končnimi spojkami, ki vsebujejo odvodnike, se njihova ohišja priključijo neposredno na polnilnik zaščitne naprave. V tem primeru uporaba samo kabelskih ovojov v tej vlogi ni dovoljena. Posebni nadvozi in galerije, ki se uporabljajo za polaganje eksplozivnih kablov, morajo biti opremljeni z zaščito pred udarom strele in strelo.
Pri prehodu iz podzemne linije za polaganje na odsek njene nadzemne napeljave in če armiranobetonski nosilec nima lastnega polnilnika, je dovoljeno ozemljiti spojke na kabelski oklep. Ta pristop je dopusten le, če je spojka za popravilo ali razširitev na drugem koncu povezana z ozemljitvenim krogom postaje ali če je vrednost upora plašča ozemljenega kabla dovolj majhna.
Pri polaganju podzemnih komunikacij na osnovi oklepnih kabelskih izdelkov je učinkovitost njihovega delovanja v veliki meri odvisna od kakovosti ozemljitve zaščitne lupine. Pri izvajanju elektroinstalacijskih del katere koli stopnje kompleksnosti se temu vprašanju posveča večja pozornost.
