Preverjanje električne napeljave v stanovanju - novogradnja in staro stanovanje

Električna napeljava je eden najpomembnejših vidikov v sodobnih domovih. Pri nakupu stanovanja, obnovah ali ob okvarah je potrebno ugotoviti stanje. Obstaja več načinov, kako sami preveriti ožičenje v stanovanju.

Kako zazvoniti napeljavo

Najlažji način je, da se obrnete na strokovnjake. Če obvladate pravila in tehnike, se lahko spopadete sami.

Pravila za varno ožičenje

Delovanje z električno energijo zahteva skladnost s tehničnimi varnostnimi standardi. Poleg ohranjanja zdravja vam pravila omogočajo hitro in natančno dokončanje dela. Glavne točke vključujejo:

• izklop tokokroga;
• konci žic morajo biti pritrjeni z ušesi - "krokodili";
• Pri preverjanju dolgih žic je pomembno, da se jih ne dotikate s prsti;
• Večžilni kabli so ločeni in ogoljeni.

Zadnje pravilo je pomembno pri delu z vezji, ki so zasnovana za visokonapetostna omrežja. Če je obremenitev majhna, lahko postopek poenostavite.

Kako preveriti ožičenje med namestitvijo

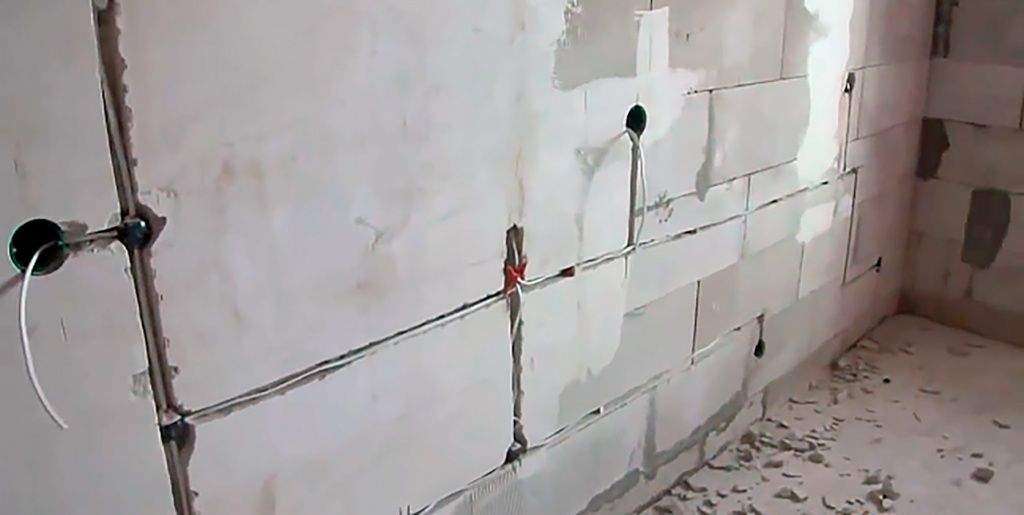

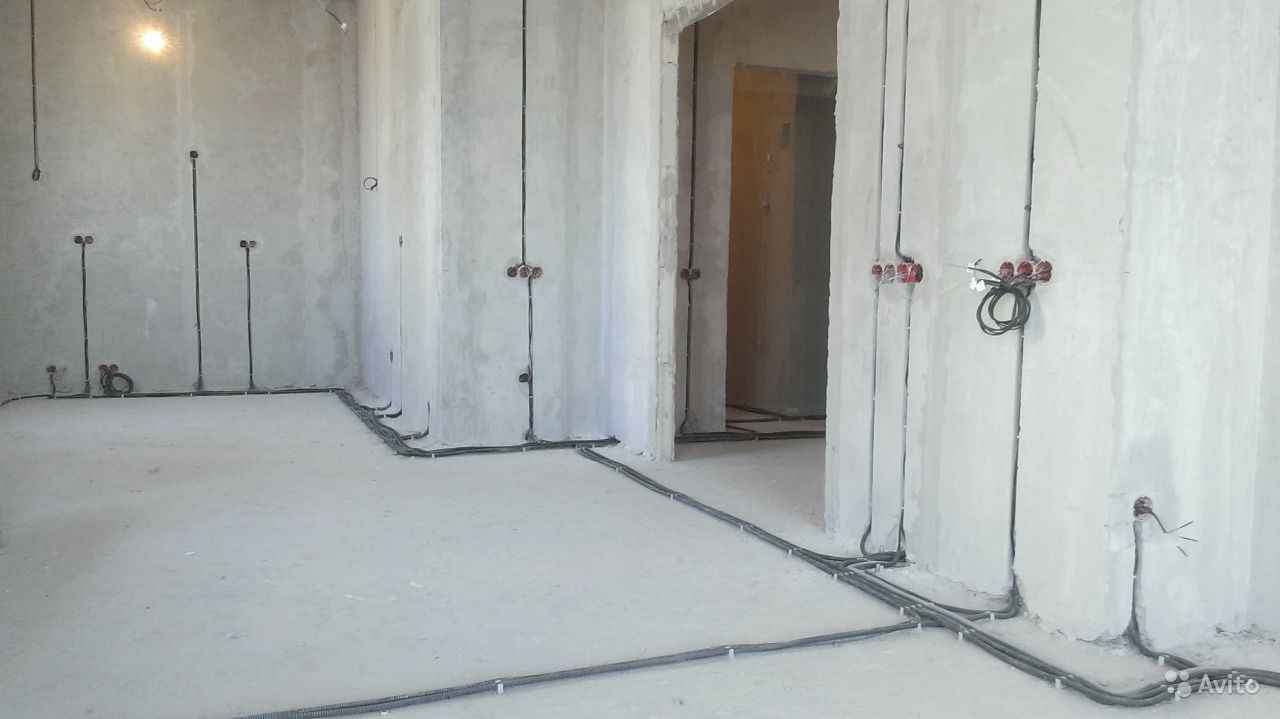

Žice so položene v posebne utore (vdolbine) ali vzdolž sten. Sledi faza ometov in zaključna obdelava. Preverjanje ožičenja v stanovanju ali drugih prostorih se izvaja do te točke.

Gradbeniki in električarji delajo napake. V prvem primeru je potrebno skrbno spremljati in preverjati delo. V drugem - uporabite pripravljeno shemo, pravočasno preverite ožičenje v stanovanju (pred ometom in končno obdelavo). Preverjanje električne napeljave se začne z naslednjimi dejavnostmi:

• zunanji pregled;
• preskus kratkega stika;
• preverjanje z megahmmetrom;
• zvonjenje

Elektrika je eden najpomembnejših elementov vsake prenove. Ožičenje slabe kakovosti ne more prenesti stabilne ali visoke napetosti.

Kako preizkusiti ožičenje z multimetrom

Če želite preizkusiti žice v stanovanju, je najlažji način za razumevanje diagrama delovanja uporaba multimetra. Če predpostavimo, da je bil električni sistem prvotno nameščen v skladu z vsemi pravili, preverjanje ne bo vzelo veliko časa.

Ko v sobi ugasne žarnica, morate najprej preveriti, ali deluje pravilno. Deenergizacija prostora je začetna faza. Testiranje ožičenja z multimetrom je hiter in varen način za preverjanje električnega sistema v stanovanju. Če upoštevate pravila in varnostne zahteve, lahko to storite sami.

Kaj preveriti

Z multimetrom preverijo naprave - svetilke, stikala, vtičnice - in električno napeljavo.Meritve se izvajajo lokalno in v celotnem prostoru.

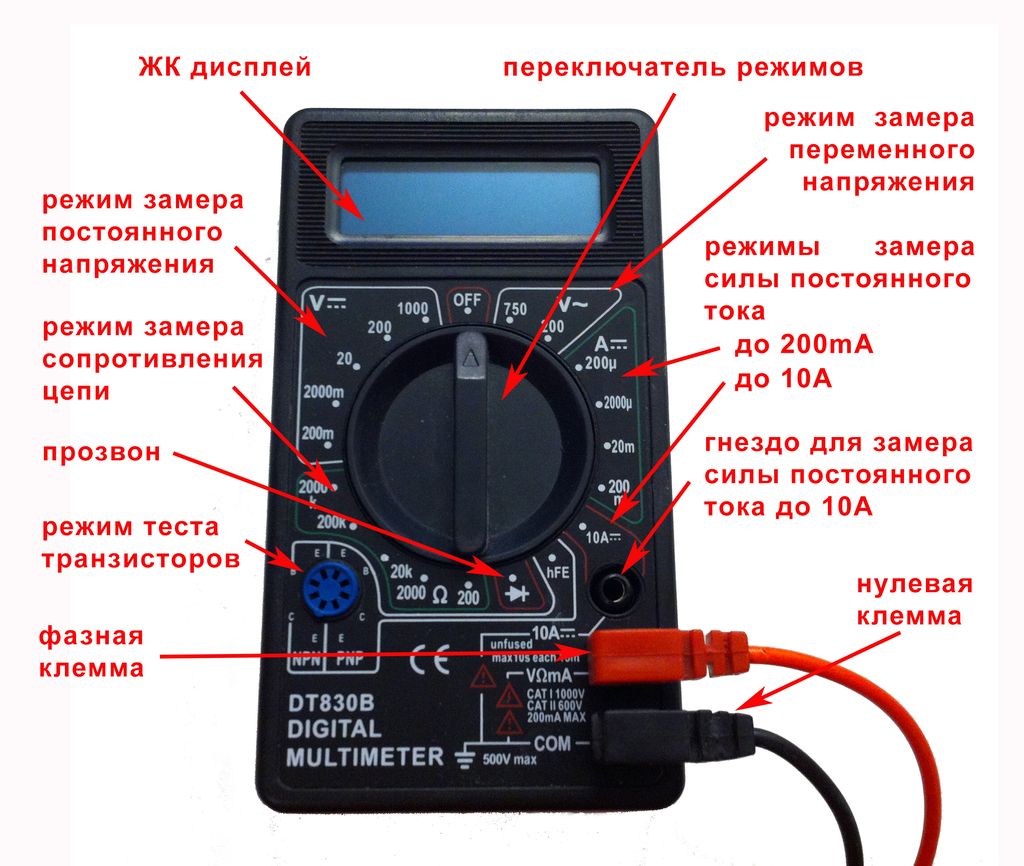

Kako deluje multimeter?

Zunanja plošča vsebuje zaslon in stikalo. Številke kažejo uporabnost in napetost. Naslednji simboli se nahajajo na zunanji strani:

• OFF – vklop/izklop;
• ACV – napetost (spremenljiva);
• DCV – napetost (konstantna);
• DCA – tok (enosmerni);
• Ω – indikator upora.

Obstajajo priključki za sonde in za testiranje tranzistorjev.

Pred začetkom dela je pomembno, da pravilno postavite sonde: črna - COM, rdeča - do 200mA v VΩmA, nad 200mA v 10ADC.

Preverjanje odprtega tokokroga

Testiranje je način, kako ugotoviti, ali tok teče skozi žice. Multimeter je priključen in sprosti se izpust. Naprava kaže upor. Če ni prekinitve, bo naprava zapiskala in na zaslonu bodo prikazane ničle.

Stopnja odpornosti je odvisna od dolžine kabla. Med žicami večžilnega kabelskega izdelka ne sme biti stika - to preveri multimeter.

Preverjanje celovitosti vodnika

Celovitost kabla lahko spremljate z uporabo multimetra. V tem primeru količina pretečenega toka ni pomembna - napetost prehaja ali ne. Merska napaka ni pomembna.

Vpredeno žico najprej ločimo, nato pa vsako preverimo s sondami. Če je vse v redu, bo naprava oddala zvočni signal in ne bo kratkega stika med posameznimi žicami.

Če stroji ne delajo

Včasih pride do težav zaradi prenapetosti in samodejnega izklopa strojev na števcu. Če je na plošči vse vklopljeno, je treba napake iskati v vtičnici, luči in stikalih.

1. Preverite napetost na stroju.
2. Naprava je testirana na uporabnost - konci žic so v kratkem stiku.

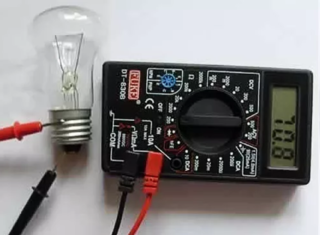

3. Odstranite svetilko iz vtičnice.
4. Ena sonda se dotika baze, druga pa središča.
5. Če se pojavi signal in vrednost na zaslonu ni 0 ali 1, naprava deluje pravilno.
6. Preverijo kartušo - razstavijo napravo, preverijo celovitost kontaktov in žic.
7. Preverijo stikala - odstranijo zaščitni pokrov, odvijejo vijake in jih izvlečejo iz stene; opraviti pregled; Konci multimetra so povezani s kontakti - če se pojavi zvok in vrednost, naprava deluje pravilno.

Takšen pregled vam bo omogočil odkrivanje napak v napravah (svetilke, vtičnice itd.).

Če se stroji sprožijo, morate električno napeljavo v stanovanju preizkusiti z multimetrom.

Če je stroj deloval

Najprej se ohišje izklopi z izklopom splošnega odklopnika stanovanja. Izvedite naslednja dejanja:

1. Z izvijačem odklopite vodnik.
2. Žarnico z žarilno nitko odvijte iz vtičnice.
3. Z eno sondo se dotaknite vodnika, z drugo pa "ničle".
4. Če se pojavi signal, je v električni napeljavi kratek stik;
5. Razvodno omarico morate najti na vrhu, pod stropom.
6. Ločite žice, preverite s sondami, nato ponovno preverite kable na plošči stanovanja.

Če se signal oglasi pri preverjanju s plošče na škatlo, je težava na tem področju. Če ne, se preverjanje nadaljuje.

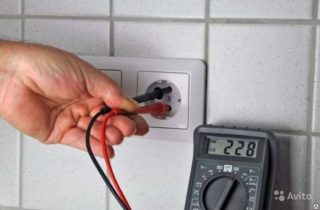

Preverjanje vtičnice

Vsak multimeter - analogni ali digitalni - je primeren za testiranje vtičnice. Naprava bo razkrila zmogljivost in nivo napetosti. Merilnik je pripravljen - vklopljen, gumb nastavite na izmenično napetost. Za domače prostore je primerna raven 750 voltov.

Ko se na zaslonu prikažejo tri ničle, vstavite sonde v luknjice (rdeča na levi, črna na desni). Standardna napetost je 220 voltov. Vrednost se lahko razlikuje v 10% (po GOST).

Metoda za preverjanje stanja električne napeljave

Preverjanje se izvaja v več primerih - po začetni električni napeljavi, po nakupu prostorov, v primeru okvar. Obstaja več načinov za preverjanje električne napeljave v stanovanju. Vsak pomaga v določenih primerih.

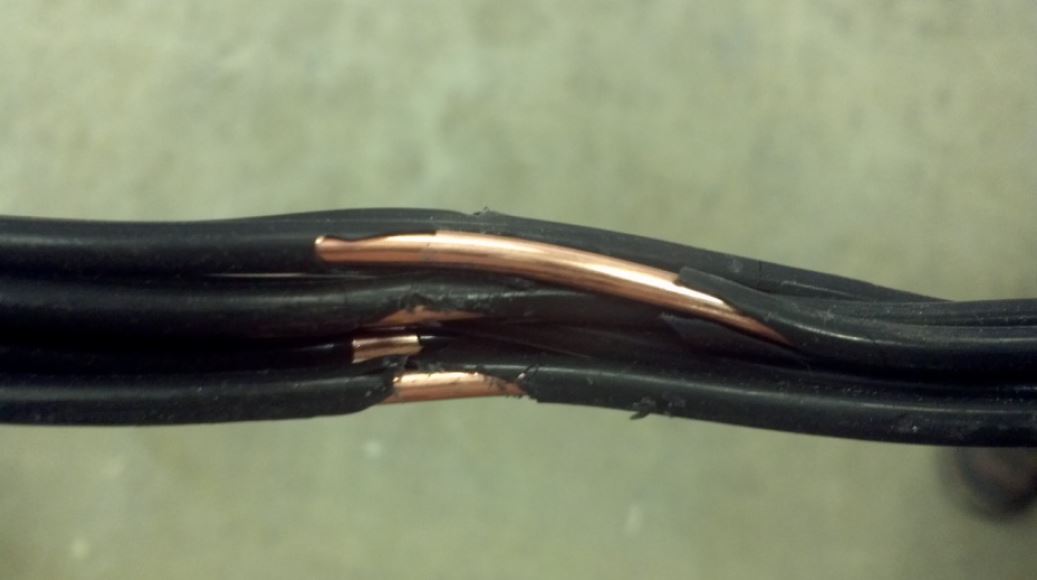

Preverjanje napak na izolaciji

Izolacijski sloj – njegova kakovost in stanje – vpliva na delovanje električnega sistema. Med proizvodnjo, transportom ali delovanjem lahko pride do težav. Glavni načini preverjanja električne izolacije v stanovanju:

• občasno, samostojno ali s pomočjo profesionalnih električarjev;
• samodejno, preko posebnih naprav skozi celoten tehnični cikel.

V prvem primeru se uporablja multimeter. Obvezno je treba oceniti zunanje stanje vseh dostopnih kablov. Izolacija se preverja z meritvami in testiranji. V nasedlih žicah se odsotnost kratkega stika med njimi preveri tako, da se izmenično povežejo.

Preverjanje celovitosti posameznega kosa žice

Zlomljena žica je ena najpogostejših težav z ožičenjem. Razlogov za testiranje je lahko veliko, odvisno od tega, kateri kabel je treba pregledati:

1. Rezanje (žica leži na mizi) - dotaknite se obeh koncev s sondami (parametri za "Ohm" ali "Ω", vrednost 1000 Ohm). Če pride do okvare, bo naprava prikazala EL ali zelo veliko številko.
2. Skrito ožičenje - žice so brez napetosti, ločene od naprav, konci pa so povezani z ločeno žico, da se ustvari celotno vezje za testiranje. Nato se vsak pregleda z multimetrom.

Ko delate s kablom (tudi brez napajanja), se ga ne dotikajte z rokami ali drugimi deli telesa. Naprave in sonde so zaščitene s posebnimi plastičnimi nastavki, za katere jih je treba držati.

Ugotavljanje prisotnosti kratkega stika

Če veste, kako uporabljati multimeter in kako preveriti električno napeljavo v stanovanju, lahko najdete lokacijo kratkega stika. Včasih se naprave izklopijo brez očitnega razloga. Treba je ugotoviti prisotnost ali odsotnost stika.

Kratek stik je povezava med ničelnim in faznim vodnikom brez ustreznega upora. Tako je dovolj, da preverite samo ta dva kabla. Poleg izklopa se odstranijo stikala, izklopijo svetilke in naprave. Preverite v razdelilni omarici ali nedelujoči vtičnici.

Prvi pregled po nakupu

Preverjanje stanja električne napeljave je prva stvar, ki jo morate narediti po nakupu stanovanja. Že manjše težave lahko povzročijo kratke stike, požare in druge neprijetne posledice.

Novogradnja

V novih stanovanjih se ožičenje pregleda pred večjimi popravili in zaključnimi deli. Najprej se izračuna moč naprav, ki bodo v prostoru, določi prerez kabla in primerja.

Če je vrednost manjša od zahtevane, je treba ožičenje zamenjati. V nasprotnem primeru se ne morete izogniti preobremenitvam, kratkim stikom in požarom.

Zunanji vizualni pregled, skladnost s pravili polaganja so obvezni. Če želite preveriti ožičenje v hiši, če je že prekrito z ometom, uporabite multimeter. Tokokrog izhodnih koncev kablov je zaprt in preverjen s sondami naprave.

Staro stanovanje

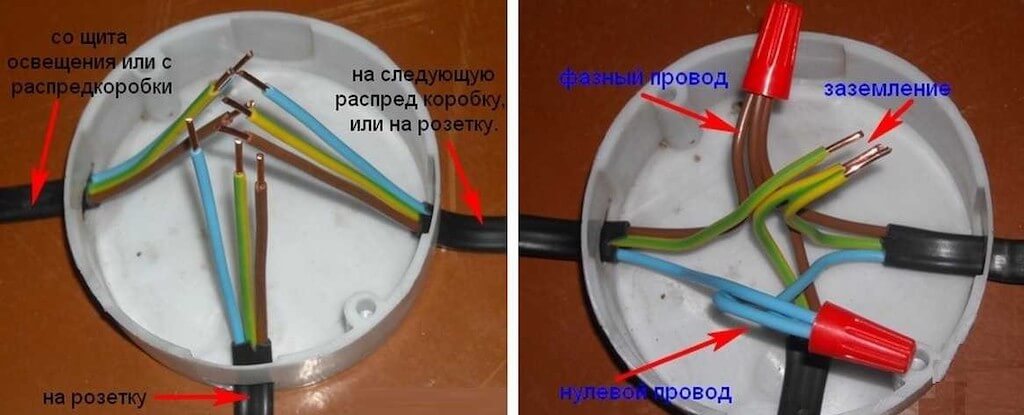

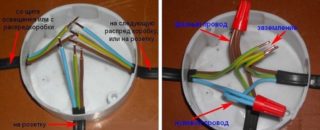

“Sekundarne” ali starejše stavbe je težje preveriti. Najprej morate najti razdelilne omarice, ugotoviti lokacijo vtičnic, stikal, svetilk. Žice v škatlah ne smejo biti poškodovane, ne smejo biti dovoljene rje ali druge kontaminacije - takšno električno opremo je treba zamenjati.

Na podoben način se pregledujejo vtičnice in druge naprave.Zaščitni pokrovi se odstranijo in z multimetrom se izmeri upor.

Kako prepoznati težave

Odpravljanje težav je poenostavljeno, če imate začetni diagram ožičenja. Načrt je priložen tehničnemu potnemu listu stanovanja. V nasprotnem primeru se izdela risba - ob upoštevanju pravil potekajo trase v ravni liniji (navpično, vodoravno).

Redno testiranje z multimetrom bo pomagalo prepoznati težave. Ni težko ugotoviti, na katerem področju pride do okvare. Na primer, če vtičnice in stikala, povezana s škatlo, ne delujejo, je težava tukaj. Če je samo ena, pride do okvare med škatlo in vtičnico.

Sodobne tehnologije in sistematični pregledi bodo zagotovili varnost med delovanjem električne napeljave v stanovanju in podaljšali življenjsko dobo. Glavna stvar je upoštevati načela in pravila dela.
