Kako ožičiti vtičnico iz stikala: navodila in diagram povezave

Večina možnosti za povezovanje ene naprave z drugo ne bo zahtevala kompleksnih veščin od poveljnika, kot je samostojno polaganje dodatnih žic ali namestitev ozemljitve v stanovanju, kjer ga ni. Vendar pa so v tem primeru določene omejitve za delovanje priključenih vtičnic: nekaterih vrst električnih naprav ni mogoče priključiti na omrežje. Če želite sami priključiti vtičnico, morate razumeti strukturo električne napeljave v stanovanju in biti sposobni prepoznati funkcije žic, ki se nahajajo v niši.

Montaža stanovanjskega ali hišnega električnega omrežja

Če želite ugotoviti, ali je možno ožičiti vtičnico iz stikala, morate dobro razumeti strukturo domačega električnega omrežja. Razumevanje njegove strukture določa možnosti za spreminjanje.

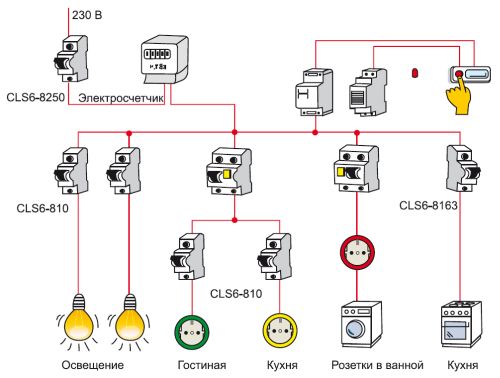

Glavni diagram stanovanjskega električnega omrežja

Pot stanovanjske napeljave se začne z vhodno ploščo, ki se napaja preko kabla, ki prihaja iz zunanjega hišnega električnega omrežja. Panelna naprava se nahaja v vhodu hiše ali na vhodnih vratih stanovanja. V notranjosti je odklopnik, ki prejema napajanje iz kabla. V sovjetskih hišah, v katerih električno omrežje že dolgo ni bilo posodobljeno, stikala opravljajo funkcije avtomatske naprave. Kabli iz stikala na plošči so usmerjeni do električnega števca in nato do vsakega od strojev, ki služijo skupini. Skupine med seboj ne komunicirajo, njihovo število pa je odvisno od tega, koliko bremen je v stanovanju. Ločiti jih je mogoče glede na merila, kot je enostavnost namestitve ali vrsta uporabljene obremenitve. Strogo pravilo je, da naprave, ki se nahajajo v bivalnih prostorih, ter tiste, ki se nahajajo v kuhinji in kopalnici, ločite v različne skupinske povezave. Iz vsakega stroja se kabli vlečejo v razdelilne omarice (eno ali več), na katere so priključena stanovanjska stikala in vtičnice. Ta zasnova optimizira vzdrževanje električnega omrežja in maskira komunalna omrežja.

Priključitev stikal in vtičnic

Da bi razumeli, kako pravilno priključiti vtičnico na stikalo ali omrežje, se morate spomniti navodil iz Pravil o električni namestitvi. Ugotavljajo, da postopek priklopa vtičnice na električno omrežje zahteva tri kable z različnimi funkcijami. Za poenostavitev vizualnega določanja funkcij žic se morajo med seboj razlikovati po barvi izolacijskega materiala (v praksi električarji včasih zanemarjajo to pravilo).

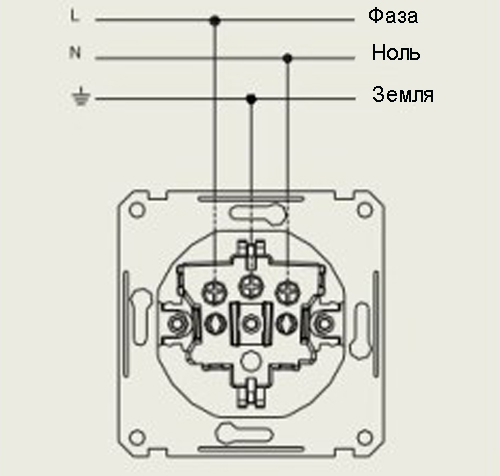

Pri priključitvi vtičnice uporabite naslednje kable:

• Faza, katere funkcija je napajati servisirano vtičnico in do nje prenašati električni tok. To je edina žica, katere barva izolacije ni urejena s pravili: glavna stvar je, da se razlikuje od barv drugih dveh kablov.
• Nevtralna žica z modrim ali svetlo modrim plaščem. Tako kot faza je priključen na napajalne kontakte vtičnice v razdelilni omarici.
• Ozemljitev, katere vloga je zaščititi stanovalce pred električnim udarom ob dotiku ohišja električnega aparata ter preprečiti kratke stike. Njegov izolacijski material je rumen ali zelen. Ožičenje je priključeno na posebne kontakte vtičnice, ki so namenjeni za ozemljitev.

V praksi je kombiniranje vtičnic med seboj z vzporedno povezavo z omrežjem ali serijsko. V prvi možnosti ostane vsak od kombiniranih elementov neodvisen.

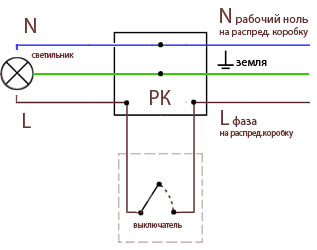

V primeru priklopa stikala sta potrebna le dva kabla in oba sta fazna. Eden je nameščen na vhodu priključene naprave in povezan s fazo skupinske linije. Drugi je speljan od izhoda stikala za luči do razvodne omarice in priključen na fazo svetlobne naprave. Nevtralno žico slednjega je treba izpeljati v škatlo, mimo stikala, do napajalnega kabla.

Sprememba namembnosti električne točke in povezovanje med seboj

Če poznate značilnosti povezovanja vtičnic in krmilnih omar za razsvetljavo, lahko en element zamenjate z drugim ali vzpostavite povezavo med njimi. Pri izvajanju kakršnih koli priključnih del je treba najprej izklopiti to linijo, pa tudi kable sosednjih linij, ki se jih lahko nehote dotaknete.

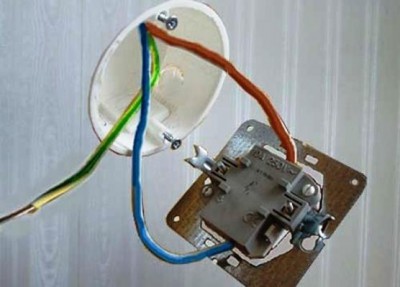

Zamenjava vtičnice s stikalom

Od vseh pregledanih operacij je ta postopek najbolj preprost. Po odstranitvi stare vtičnice ostane trojica kablov - faza, ničelni in ozemljitveni. Vsak element je treba identificirati po barvi zaščitnega navitja. Za zanesljivost morate uporabiti multimeter (lahko bo pokazal fazo - kabel, skozi katerega teče tok, ko je priključen na sonde naprave), saj se med namestitvenimi deli včasih ne upošteva regulacija barv ožičenja. V stanovanjih s staro postavitvijo, kjer električno omrežje ni bilo posodobljeno, bosta namesto treh vodnikov najverjetneje dva (faza in nič), saj ozemljitev skoraj nikoli ni bila uporabljena.

Ko ugotovite, katera žica opravlja katero funkcijo, morate fazno komponento priključiti na vhod stikala in nič na izhod. Nato se delo izvede v razdelilni omarici: ničla, ki je bila predhodno potegnjena v ohišje vtičnice, se izklopi in nato priključi na fazo svetilke. Ozemljitev ni vključena v operacijo, ne glede na to, ali je bila uporabljena v prejšnji vtičnici ali ne. Po tem je nevtralni kabel lestence ali svetilke priključen na omrežje.

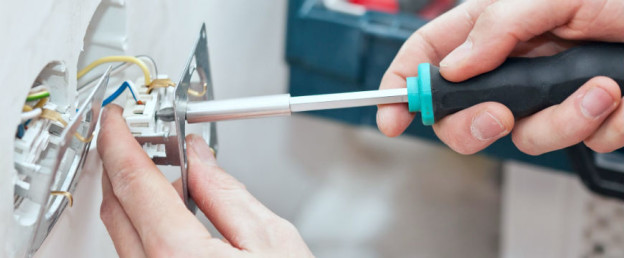

Zamenjava stikala z vtičnico

Za pravilno izvedbo operacije je potrebno položiti dodatne kable. Za priključitev vtičnice so potrebne tri žice, po odstranitvi ohišja stikala pa jih ostane le še par. Toda na to mesto je povsem sprejemljivo priključiti vtičnico in vtičnica bo delovala, vendar se boste med njenim delovanjem morali sprijazniti z nekaterimi omejitvami.

Hladilnikov, električnih kotličkov in grelnih naprav ni mogoče priključiti na vtičnico brez ozemljitve.Pri izbiri nazivnega toka je treba upoštevati tudi, da se za svetilke običajno uporabljajo tanjše žice kot za strukture vtičnic.

Najprej se stikala izvedejo na mestu prihodnje lokacije vtičnice. Dve žici, ki ostaneta od stikala, morate priključiti na njegove napajalne kontakte. Enega od njih bo treba spremeniti iz faze v nič: v razdelilni omarici izklopite kabel, ki je šel do fazne žice svetilke, preden razstavite napravo za nadzor osvetlitve. Priključiti ga je treba na ničelni priključek napajalnega kabla skupine.

Priključek iz stikalne vtičnice

To težavo lahko rešite na dva načina: s hkratnim povezovanjem dveh naprav na eno žico ali z namestitvijo stikala brez manipulacije v razdelilni omarici. Obe možnosti imata prednosti in omejitve.

Priključitev stikala iz vtičnice brez razdelilne omarice

Ta diagram predvideva, da med razdelilno ploščo, lestenec in stikalom ni dodatnih zasukov. Iz oklopa se pošlje žica - dvožična, če ni ozemljitve, in trižična, če obstaja. V enem kosu ga je treba pripeljati do svetilke, nato pa razdeliti tako, da tam ostane ničla, faza pa gre na stikalo. Faza iz stikalne tipke se pripelje do kontakta lestence navzgor po steni in nato po stropu.

Če ima lestenec veliko žarnic in ga nameravate priključiti na stikalo z dvema gumboma, se žica plošče odreže, kot je opisano zgoraj, in par žic iz obeh gumbov vodi od stikala do svetilke. V ta namen se uporablja kabel z dvema jedroma. Povezani so z odhodnimi kontakti stikala (ob vklopu naprave bodo delovali kot faze), žica pa je usmerjena navzgor do lestenca.Žice so ponovno ločene za nekaj centimetrov in povezane s faznimi kontakti lestence.

Ta način namestitve ima številne prednosti - zmanjša napake zaradi enostavnosti izvedbe in odsotnosti povezovanja dodatnih vodnikov ter je dostopen tudi neizkušenemu tehniku. Pomanjkljivost te vrste povezave je, da pri rezanju kabla na odklopljenih žilah ni izolacijskega materiala. Da bi se temu izognili, lahko uporabite enožilne vodnike z visokokakovostno izolacijo. Nato je en neodvisen kabel iz vodila plošče usmerjen na kontakt lestence, druga žica (faza) iz odklopnika je pripeljana do naprave za krmiljenje svetlobe, od slednje pa je kabel položen na lestenec (od enega ali dveh jedra - glede na število gumbov).

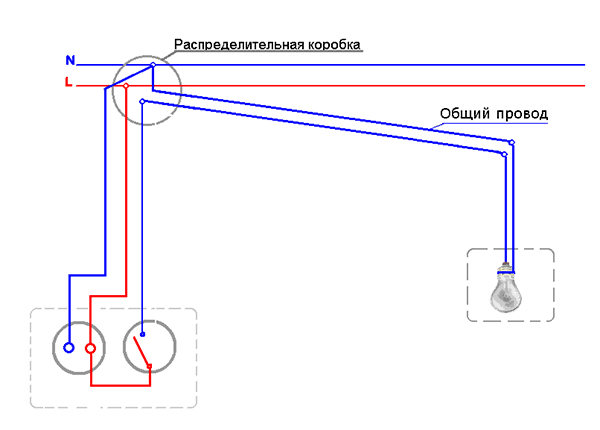

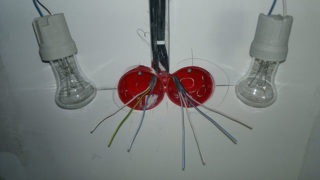

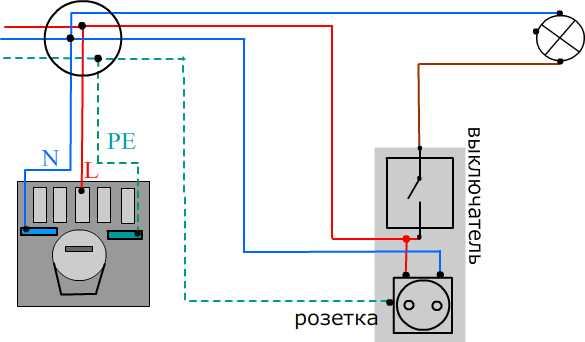

Priključitev stikala in vtičnice iz ene žice

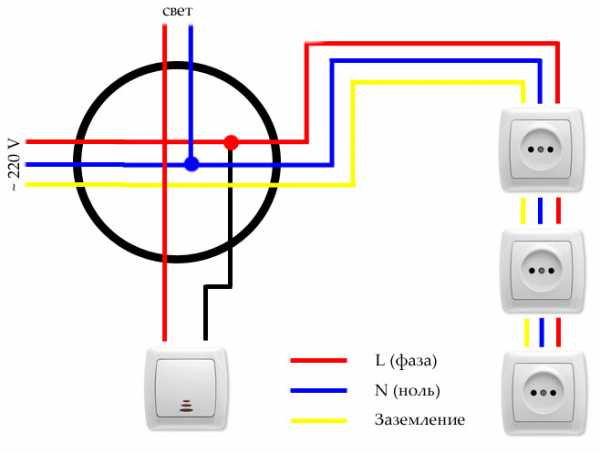

Če želite namestiti škatlo z enim gumbom, najprej priključite stanovanjsko ploščo na razdelilno omarico z dvojno (s fazno in ničelno) žico. Svetlobna naprava je povezana tudi z razdelilno omarico z dvožilnim vodnikom. Nato se vanj vstavi trio žic iz seznanjenega stikala in vtičnice, medtem ko je treba položiti pot od fazne sponke do sponke vtičnice in od vtičnice do kontakta stikala. Lestenec je povezan z enim kablom na nič, drugi - z nezasedenim stikalnim terminalom. Če obstaja ozemljitvena žica, je v razvodni omarici priključena na ustrezno sponko.

Za priključitev stikala z dvema ključema je pet kablov pripeljanih iz škatle do bloka dveh naprav. Na vtičnico sta nameščena ničla in ozemljitev. Fazna žica se do stikala napaja preko mostička v stikalni enoti. Preostala dva kabla namestimo na proste sponke stikala.V razvodni škatli so vodniki, ki usmerjajo fazo, in tisti, ki gredo do žarnic, zviti.

Priključek iz vtičnice stikala

Ta shema je najtežje izvajati. Čeprav priključitev vtičnice za začasno uporabo ni tako težavna, je za zagotovitev kakovostnega delovanja obeh elementov enote potrebno položiti dodatne kabelske poti. Zato je opisano povezavo možno izvesti le v skrajnem primeru.

Dva kabla iz stikalne omarice sta priključena na napajalne kontakte vtičnice. V tem primeru jih je treba odklopiti s stikala, da ne pride do kratkega stika. Ker ni ozemljitvenega kabla, je treba eno od žic, ki prihajajo iz stikala, obrniti na nič. To lahko storite na enega od dveh načinov:

• kratek stik kablov svetilke;
• Izklopite kabel, ki prihaja iz tipkalne naprave v razvodni omarici, in ga priključite na nevtralni kabel skupine.

Izvedba popolne povezave med vtičnico in krmilnikom razsvetljave je zelo problematična. Ta operacija zahteva namestitev vodnikov od razdelilne omarice do vtičnice.

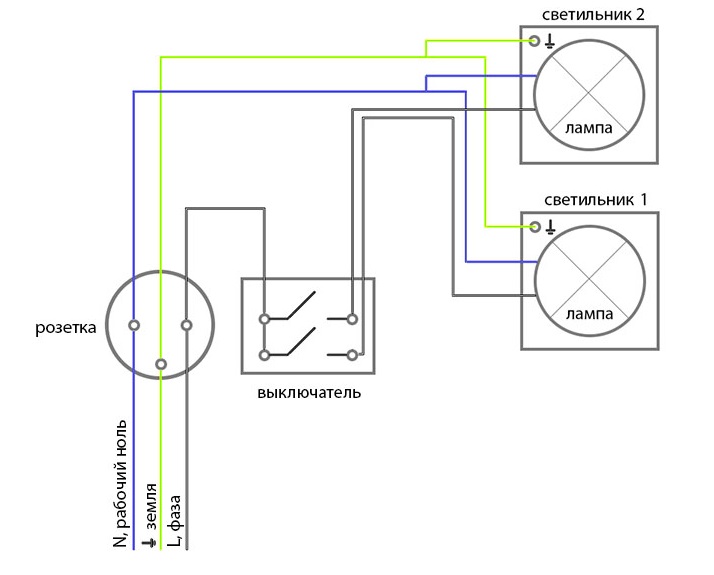

Kako priključiti svetilko skozi stikalo iz vtičnice

Uporabljajo vodnike s tremi ali štirimi žilami, ki opravljajo različne funkcije, pri ločitvi pa jim odstranijo nekaj centimetrov izolacije. Seveda je treba stanovanje najprej odklopiti. Žice in posamezna jedra povezujemo po vnaprej oblikovanem vezju, pri čemer pazimo, da so narisani v gladkih ravnih črtah in ne tvorijo vozlov ali prepletov.Če je namestitev izvedena v prostoru, katerega stene so izdelane iz lesa, je potrebno vnaprej postaviti poti z uporabo plastičnih izolacijskih plošč. Za skrito polaganje električnih napeljav potrebujete utore. Za to možnost so v armiranobetonskih zgradbah dodeljeni posebni kanali.

Ko nameravate zamenjati vtičnico z napravo za nadzor svetlobe ali ju povezati, je priporočljivo najprej oceniti omejitve, ki jih nalaga postopek, primeren za določeno nalogo. Ko se odločite za izvedbo inštalacijskih del, lahko kupite potrebno napravo s parametri, primernimi za izbrano električno vezje.
