Svetlobne naprave LED so našle široko uporabo pri organizaciji ne le gospodinjske razsvetljave, temveč tudi ulične in industrijske razsvetljave. To je posledica številnih pomembnih prednosti, in sicer enostavnosti vzdrževanja, vzdržljivosti, okolju prijaznosti in stroškovne učinkovitosti. DIY LED lestenec bo zagotovo našel uporabo v vašem domu, glavna stvar je, da je v skladu z vsemi varnostnimi pravili.
Priključni diagrami za 220 V LED sijalke
Obstaja več shem, po katerih lahko naredite domači lestenec iz LED. Preden začnete, je pomembno, da se odločite za način sestavljanja. Obstajata dva glavna, vsaka ima svoje prednosti in slabosti.

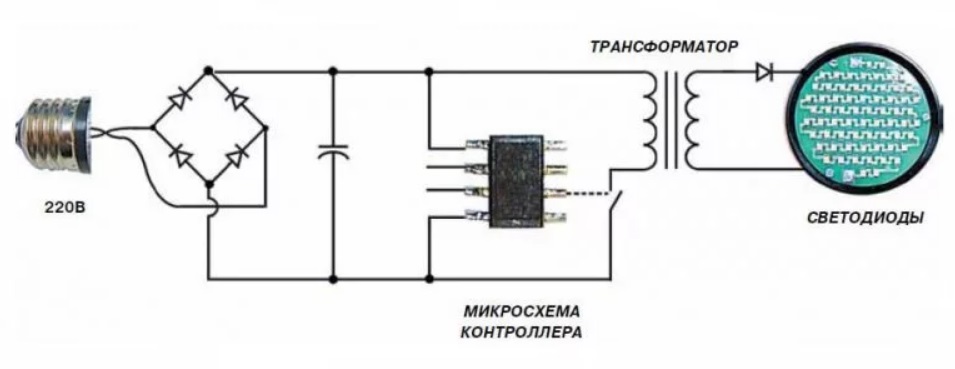

Uporaba diodnega mostu
Vezje vključuje štiri glavne diode, ki so povezane v različnih smereh. To omogoča pretvorbo omrežnega toka v pulzirajoči tok.
Pretvorba se zgodi na naslednji način: sinusni polvalovi se spreminjajo pri prehodu skozi dve LED, kar vodi do izgube polarnosti.
Med montažo mora biti kondenzator priključen na pozitivni izhod pred mostom, pred negativnim priključkom pa je potreben upor 100 Ohmov. Vezje je opremljeno z drugim kondenzatorjem, nameščenim za mostom; potrebno je izravnati napetostne sunke v električnem omrežju.
Proizvodnja LED žarnic
Najlažji način za izvedbo je izdelava nove svetilke na podlagi pokvarjene. Funkcionalnost vsakega zaznanega dela se najprej preveri z uporabo 12 V baterije.
Elemente, ki odpovejo, je treba zamenjati. Da bi to naredili, so kontakti spajkani, okvarjeni deli so odstranjeni in na njihovo mesto nameščeni novi. Pri opravljanju dela je pomembno upoštevati pravilno zaporedje anod in katod, sicer naprava ne bo delovala.

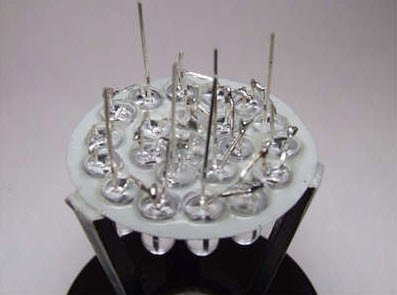

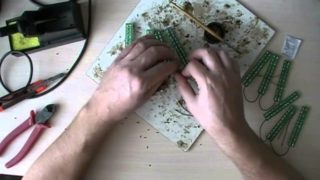

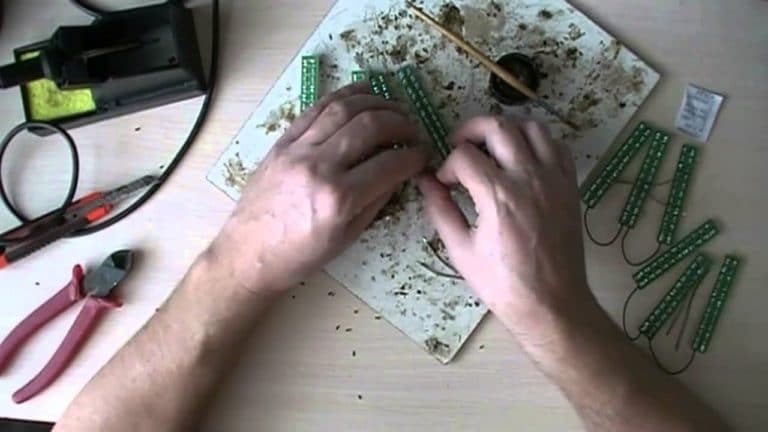

Ko ga izdelujete sami, morate povezati 10 diod v eno vrsto, pri čemer upoštevajte pravila polarnosti. Več takih vezij je povezanih z žicami s spajkalnikom. Potrebno je, da se spajkani konci žic ne dotikajo, sicer bo to neizogibno povzročilo kratek stik in sistem bo odpovedal.
Doma narejena svetilka iz mehkih LED
Negativna lastnost LED svetilk je redno utripanje. Da bi to preprečili, je zgoraj opisano vezje dodatno opremljeno z več deli. Tako vključuje kondenzatorje 400 nF in 10 μF, upore 100 in 230 Ohmov ter diodni most.
Za zaščito svetlobne naprave pred napetostnimi sunki se na začetek vezja premakne upor 100 ohmov, sledi mu kondenzator 400 nF, nato pa diodni most in še en upor.
Naprave, opremljene z uporom

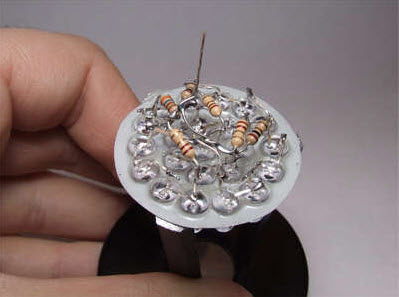

Mojster začetnik, ki nima veščin, lahko izvede takšno shemo. Potrebovali boste dva upora po 12k in dva LED vezja z enakim številom žarnic, ki sta spajkana zaporedno ob upoštevanju polarnosti. En trak je povezan z anodo, drugi pa s katodo.
Svetilke, sestavljene po tej shemi, imajo mehkejši sij. To je mogoče doseči zahvaljujoč utripajočim bliskom, ki so nevidni človeškemu očesu. Takšne svetlobne naprave se najpogosteje uporabljajo v obliki namiznih svetilk.
Ohišja za LED svetilke
Poleg pravilne sestave vezja morate poskrbeti tudi za izdelavo ohišja, v katerem bo nameščeno. Težavo lahko rešite na več načinov.
- Različne ročno izdelane naprave.
- Vtičnice pregorelih žarnic z žarilno nitko.
- Ohišja iz izgorelih halogenskih ali varčnih žarnic.

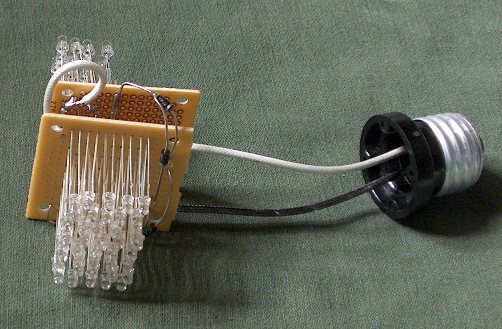

Uporaba podnožja žarnice z žarilno nitko ima eno pomembno prednost - DIY LED svetilko je mogoče enostavno priviti v vtičnico in s tem zagotoviti potrebno izmenjavo toplote. Hkrati obstaja pomembna pomanjkljivost - svetilka na koncu nima zelo estetskega videza.
Najbolj praktična, varna in enostavna metoda je namestitev izdelanega vezja v ohišje varčne sijalke.Prej pregorelo žarnico je treba razstaviti in z nje odstraniti pretvorniško ploščo.
- Plošča je nameščena neposredno v podstavek. Za lažjo izvedbo metode je priporočljivo uporabiti običajen plastični pokrovček iz steklenice z vodo.
- LED žarnice namestimo v luknje, ki jih predhodno naredimo v pokrovu, ki se nahaja pod stekleno žarnico.

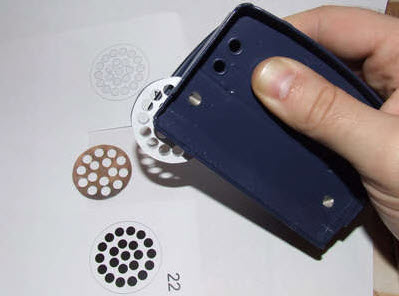

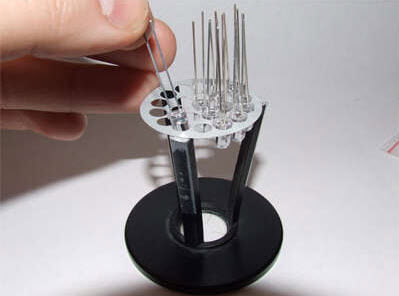

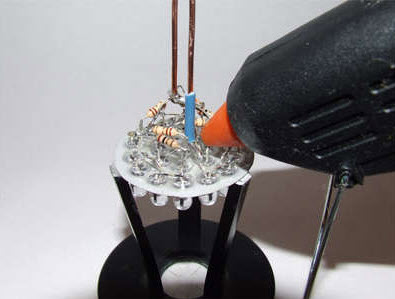

Za poenostavitev postopka namestitve LED, obrtniki uporabljajo kroge iz kartona ali plastike, v katerih so narejene luknje za diode. Če je delo opravljeno previdno, bo končni rezultat imel precej estetski videz.

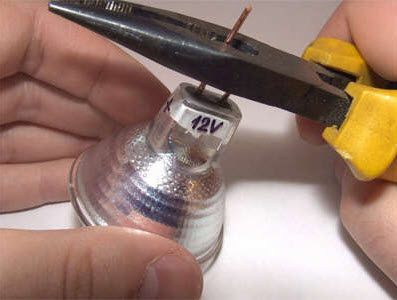

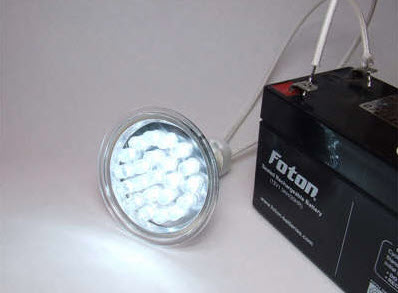

Kot ohišje lahko uporabite halogenske žarnice. Ta metoda se ne uporablja široko, saj svetilke ni mogoče priviti v vtičnico. Vendar se ta zasnova uporablja za izdelavo različnih domačih indikatorjev.

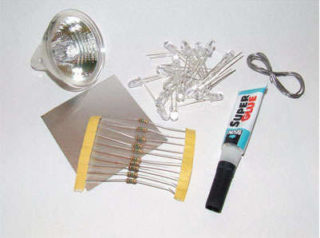

Materiali za izdelavo domačega LED lestenca
Za izdelavo LED svetilke boste morali kupiti ločene LED diode ali trakove znamke NK6. Moč toka - 100-120 mA, napetost 3-3,3 V.
Potrebujete tudi usmerniške LED diode 1N4007 ali diodni most, varovalke, ki so v vtičnicah starih naprav.
Potreben je tudi kondenzator, katerega napetost in kapacitivnost v celoti ustrezata tehničnim parametrom električnega tokokroga. Če končne plošče ne uporabljate, morate dodatno poskrbeti za okvir, na katerega bodo pritrjeni vsi deli. Material, iz katerega je izdelan domači okvir, mora biti toplotno odporen in neprevoden. Za pritrditev delov uporabite super lepilo ali tekoče žeblje.

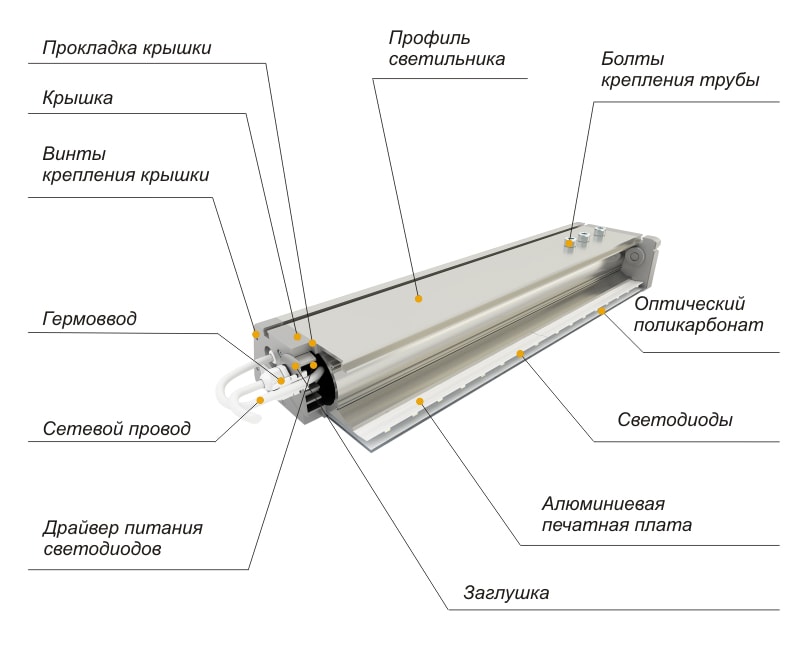

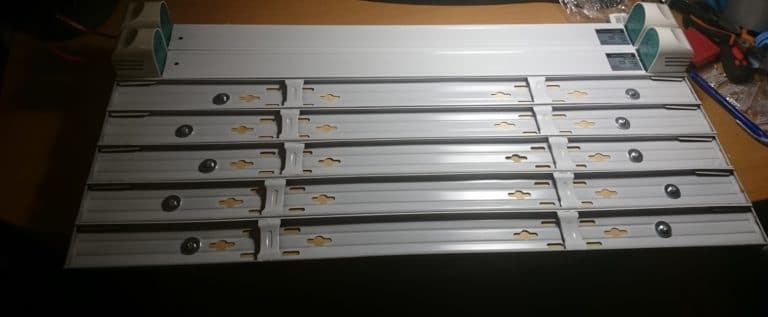

Montaža svetilk v ohišju z LED trakovi
Preden začnete z delom, je pomembno, da se seznanite s tehnologijo izdelave LED svetilk.

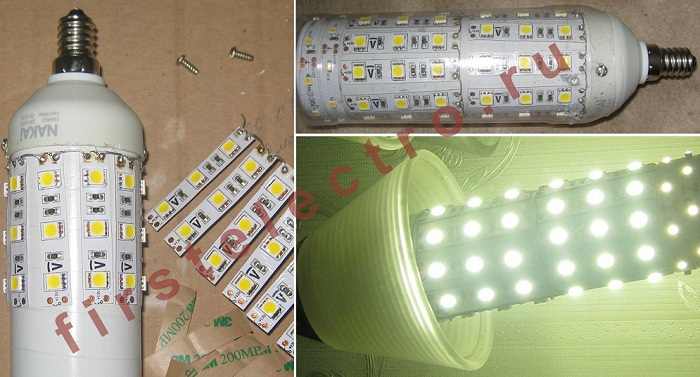

Na radiator so priključene LED žarnice s tovarniško izdelanim substratom iz aluminija. V tem primeru vlogo radiatorja igra kovinsko ali plastično telo svetilke. Če se uporablja slednja vrsta, morajo biti površine prekrite z aluminijastim trakom, da se zagotovi kakovostno odvajanje toplote. Svetleče diode v vezju so spajkane zaporedno.
Ker imajo LED žarnice oporo za noge, jih pritrdimo na radiator s talilnim lepilom.
Za optimalno delovanje domače naprave morajo imeti žarnice naslednje lastnosti:
- Svetlost LED 140 lumnov.
- Napajalna napetost je znotraj 3,2 - 3,4 voltov.
- Valovna dolžina je približno 6.500 Kelvinov, svetloba je hladna.
- Poraba toka je 350 miliamperov.

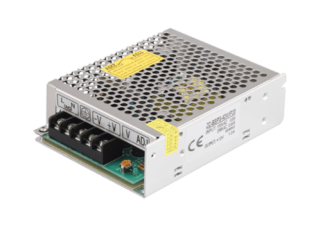

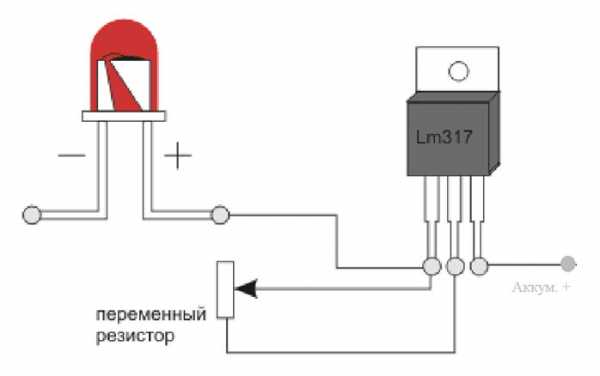

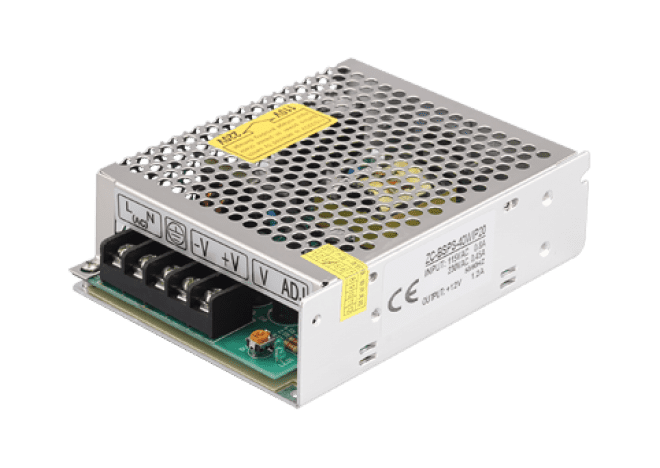

Potrebovali boste tudi gonilnik LED z naslednjimi tehničnimi lastnostmi:
- Temperaturno območje delovanja je od -45 do +75 stopinj Celzija.
- Vhodna napetost od 100 do 240 voltov.
- Izhodni tok 300 miliamperov +- 5%.
- Izhodna napetost od 18 do 46 voltov.
Za nemoteno in kakovostno delovanje naprave sta upoštevana dva temeljna dejavnika - delovna napetost in LED tok. Delovanje svetlobne naprave je odvisno tudi od toka, ki ga porabi LED, in izhodnega toka gonilnika.
LED žarnice ne morejo nadzorovati porabe toka; ko so priključene neposredno na vtičnico, se naprava preprosto pokvari. Potrebna je namestitev gonilnika.
Ko so vsi potrebni deli pripravljeni, lahko začnete spajkati vezje.Vročega spajkalnika ne morete dolgo držati na kontaktih LED, kar bo negativno vplivalo na njihovo delovanje.
Gonilnik je prav tako nameščen v ohišju. Nekateri strokovnjaki dodatno priporočajo, da ohišje z vezjem prekrijete s steklom difuzorja.
Okrasne domače LED svetilke so zelo razširjene, saj je njihov videz mogoče spreminjati s posebnim papirjem z različnimi podobami, nitmi, perlami in tkanino. Na ohišja lahko nanesete tudi glazuro ali akrilne barve. Glavna stvar pri preoblikovanju domače svetilke je, da ne pozabite na varnost delovanja. Naprave so nameščene, montirane na steno ali obešene v predsobah, dnevnih sobah in kuhinjah.
Ni priporočljivo uporabljati LED svetilk kot glavnega vira razsvetljave v prostoru. Bolje jih je uporabiti kot pomožne ali v obliki osvetlitve različnih dekorativnih elementov, na primer figuric ali rastlin.
