Kako samostojno namestiti električno napeljavo v stanovanju vzdolž stropa

Pritrditev ožičenja na strop v zadnjem času ni neobičajna, vse več ljudi pri popravilih v stanovanju ali hiši raje uporablja to metodo. To je posledica velikega števila prednosti, med katerimi je glavna udobje. Toda preden se odločite za ožičenje na stropu, se morate seznaniti s pomanjkljivostmi metode.

Primerjava stroškov

Za jasnejšo primerjavo stroškov je priporočljivo, da vse upoštevate na posebnem primeru.

Pri zamenjavi električnih komunikacij v štirisobnem stanovanju z vgradnjo klasične razdelilne plošče, ki ni bila opremljena z več avtomatskimi odklopniki, in pri polaganju prevodnih žic v stene in po tleh je bilo potrebnih 2045 metrov žic. Ta številka vključuje povezavo svetlobnih naprav, skupin vtičnic in nizkega toka. Standardni minimalni nabor, potreben za novo ožičenje.

Če je električna napeljava položena čez strop, bo ob enakem številu vtičnic in svetil potrebnih skoraj 500 metrov več žice.

Primerjalna tabela potrebnega potrošnega materiala:

Poleg tega razlika ni omejena samo s količino materiala, temveč tudi s potrebo po žlebljenju sten za večje posnetke. In to pomeni dodaten čas, trud in finančne stroške.

Kot kaže praksa, so stroški ožičenja, ki potekajo vzdolž stropa, dražji za nekaj deset tisoč rubljev.

Metode polaganja ožičenja vzdolž stropa za različne vrste površin

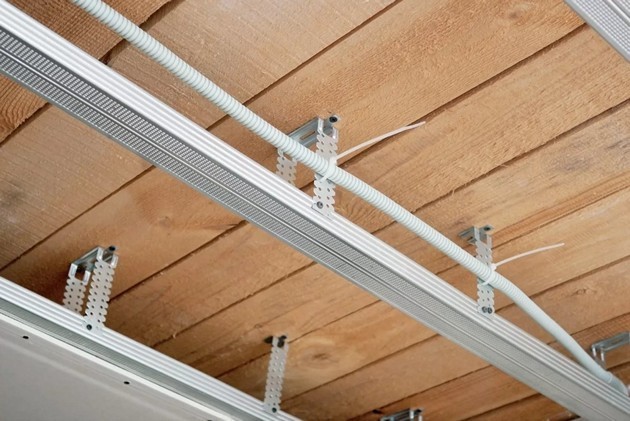

Lesena stropna podlaga

Ožičenje pod spuščenim stropom na leseni površini se izvaja z uporabo jeklenih cevi. Notranji premer je neposredno odvisen od velikosti žic. Če prečni prerez dopušča, je dovoljeno položiti več kablov vanj.

Postopek namestitve:

1. Označite, kje bodo kmalu položeni kabli.
2. Označite in namestite prehodne in razdelilne omarice.
3. Cevi odrežite na želeno dolžino, jih varno pritrdite na stropno površino in vse elemente povežite z varjenjem.
4. Pomembno je, da vse vzpone, spuste in zavoje opravite strogo pod pravim kotom ali odcepom od montažne škatle.
5. S pomočjo odcepa varno pritrdite kabel v intervalu od ene škatle do druge.
6. Organizirajte ozemljitveni sistem.

Končna faza - obvezno je preveriti celovitost in delovanje električnih komunikacij.

Kovinska površina

Kovina je dober prevodnik električne energije, zato je zelo pomembno, da med inštalacijskimi deli upoštevate vse zahteve regulativnih dokumentov in pravil. Če kategorija stanovanja in pogoji dovoljujejo, je treba ožičenje postaviti v cevi iz električne plastike.

Algoritem namestitve je popolnoma enak tehnologiji polaganja ožičenja na lesenem stropu.

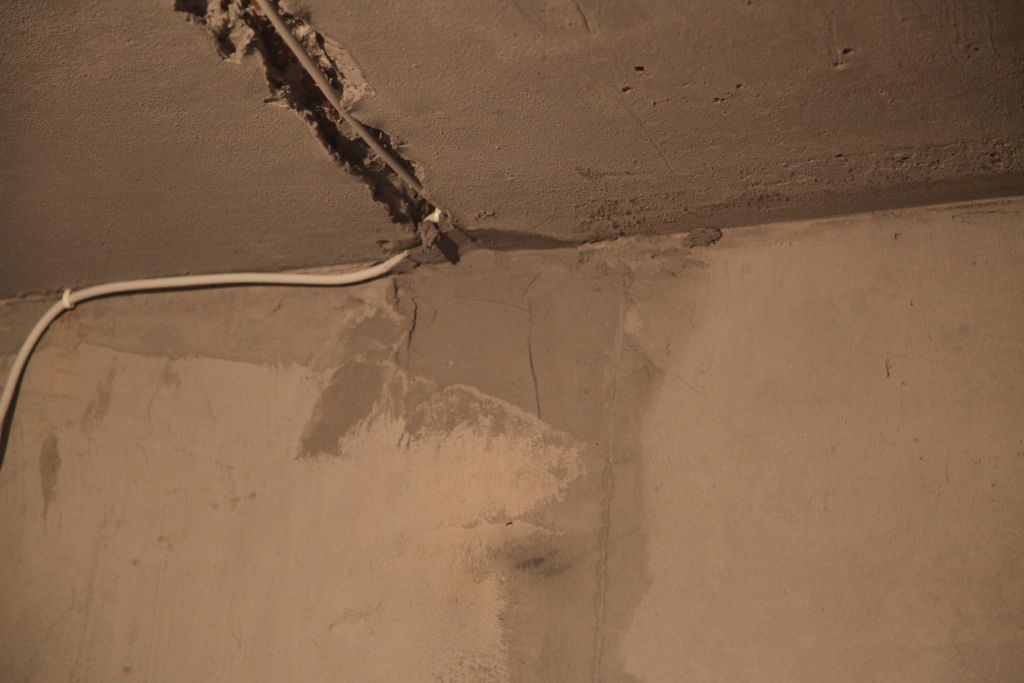

Tla iz armiranega betona

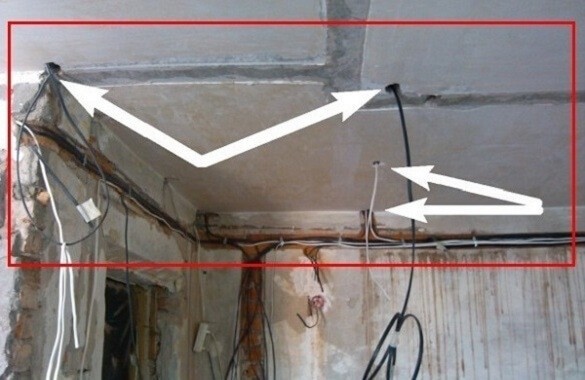

Če govorimo o armiranobetonskem stropu, je treba ožičenje izvesti po posebnih kanalih. Edina nevšečnost izvedbe je, da so v notranjosti in ob robovih plošč ostanki betonskih kupov, kar močno oteži vlečenje kabla.

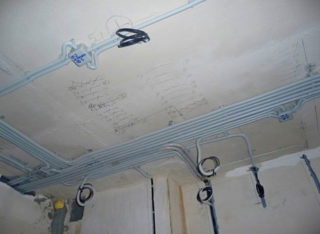

Za odprto polaganje kablov na armiranobetonskih ploščah obstajajo naslednje metode:

• posebni pritrdilni nosilci;
• v električnih ceveh iz umetne mase, ki so pritrjene na sponke;
• v plastičnih valovitih ceveh, ki so varno pritrjene s posebnimi sponkami;
• v jeklenih zaščitnih valovih, ki so pritrjeni s sponkami ali sponkami.

Pred začetkom namestitvenih del je pomembno zagotoviti, da je ta metoda izvedljiva.

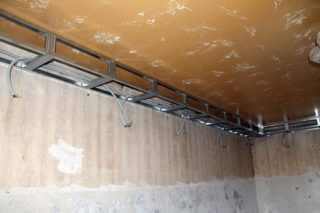

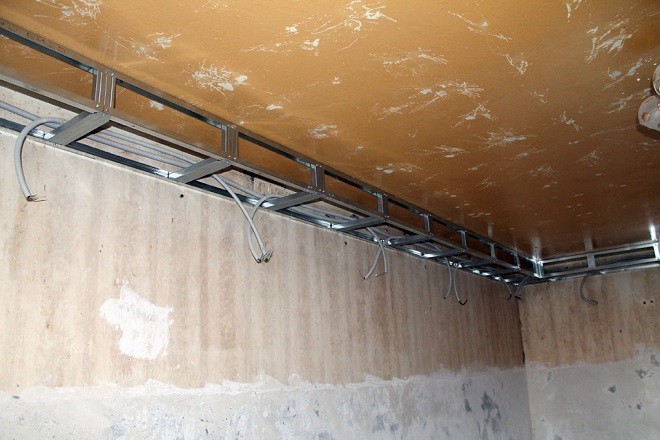

Spuščeni stropi

Spuščeni stropi so visečega tipa. Takšni modeli so izjemno priljubljeni, saj ustvarjajo privlačno notranjost in vam omogočajo, da znotraj skrijete različne komunikacije. Vendar pa obstaja ena pomembna pomanjkljivost - omejen dostop do žic in kablov, nameščenih na razdelilne omarice.

Mavčnokartonske plošče, letvene, kasetne in spuščene strope ter elektroprevodne plošče lahko vgradimo v vsak prostor. Ob upoštevanju okolja se ožičenje pod stropom izvede na naslednji način:

• Kabli so pritrjeni na osnovni strop.
• Če je osnovni strop iz lesa, so žice nameščene v jeklenih ceveh.
• Za armiranobetonske in kovinske površine se uporabljajo valoviti izdelki ali električne cevi iz plastike.

Če nimate izkušenj z izvajanjem takšnih del, je bolje, da najamete ekipo profesionalnih gradbenikov in mojstrov, ki bodo hitro, učinkovito in kar je najpomembneje varno izvedli montažo.

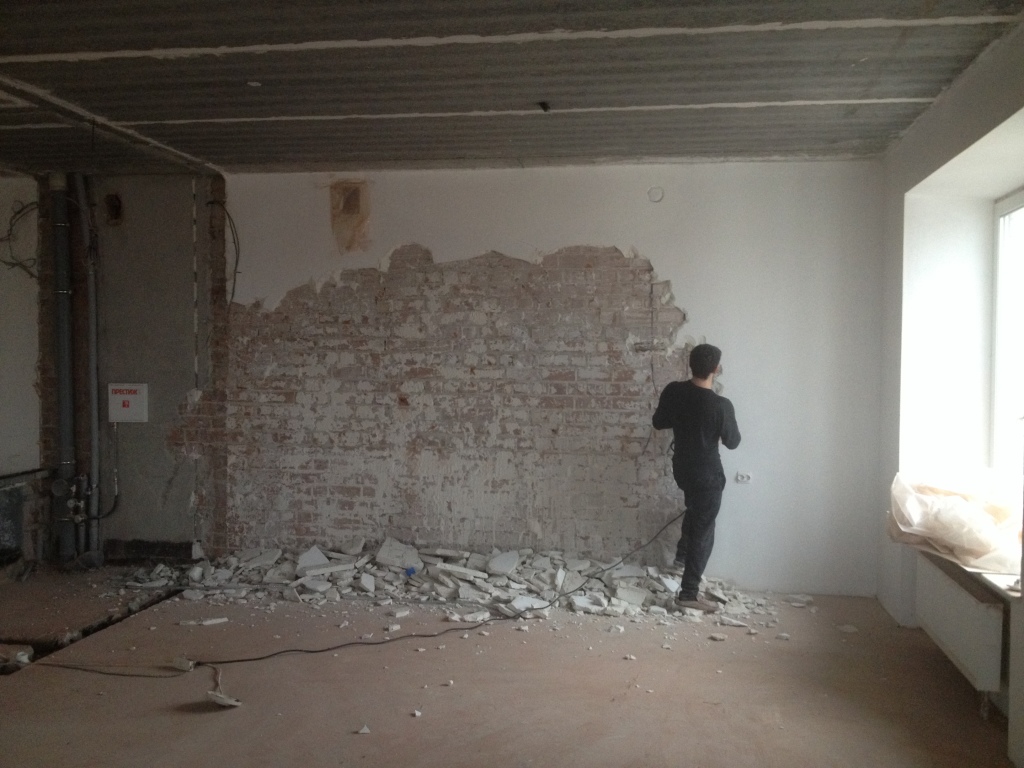

Pripravljalna dela

Potrebno je izvesti vse pripravljalne dejavnosti, ki bodo kasneje poenostavile izvedbo osnovnega dela in zmanjšale porabljen čas. Za to boste potrebovali:

• Odstranite zaključne materiale s površine sten, na primer ozadje, dekorativni omet itd.
• Odklopite staro ožičenje. Za to boste morali odstraniti prevodne žice iz napajalnika v vhodu in nanj priključiti začasni nosilec, namenjen za električno orodje.
• Če je v stanovanju nameščen električni števec in je treba za izvedbo del odstraniti zaščitno plombo, boste morali dodatno obiskati podjetje za oskrbo z energijo in napisati ustrezno vlogo.
• Odstranite vse stare vtičnice, stikala, električne plošče in razdelilne omarice.

Pri izvajanju del za demontažo stare napeljave je pomembno upoštevati osebne varnostne ukrepe.

Pravila za izbiro materiala in prereza žice

Pred namestitvijo je pomembno, da se seznanite z vrsto žic in njihovim presekom. Asortiman v gradbenih trgovinah je neverjetno velik.

Obstajata dve glavni vrsti - PVS in VVN. Okrajšava za slednje pomeni vinyl-naked vinyl: vsako prevodno jedro je v vinilni izolaciji, vse skupaj pa drži še ena izolacijska plast. V gradbenih trgovinah lahko praviloma najdete samo kable te vrste, ki so enožilni, kar pomeni, da je jedro ulito.

PVC: povezovalna žica z vinilno izolacijo. Najpogostejša žica je iz bakra. Uporablja se ne le za ožičenje, ampak tudi za izdelavo električnih naprav. Vena je sestavljena iz velikega števila majhnih žic. Ta konstrukcijska značilnost ugodno vpliva na električno prevodnost in življenjsko dobo.

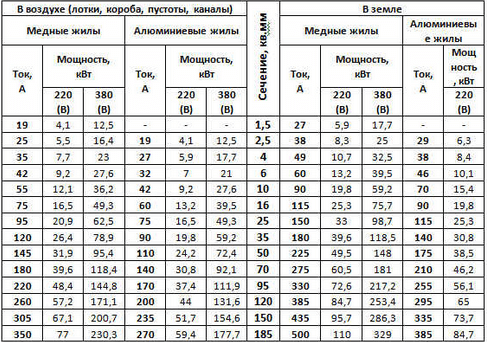

Če želite izbrati žico s pravilnim prečnim prerezom, se morate seznaniti s tabelami iz priročnika PUE (Pravila za namestitev električnih naprav).

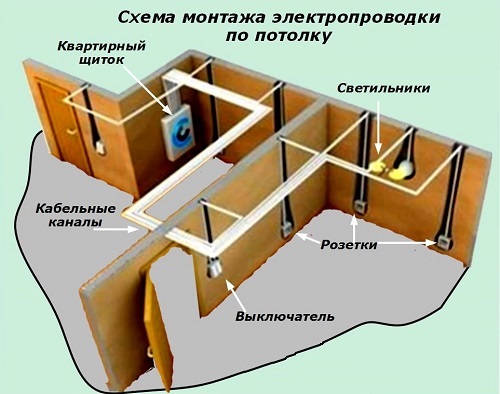

Izdelava vezja

To je pomemben in sestavni korak, ki vam bo omogočil, da ugotovite, katere žice so kam usmerjene in kaj jih napaja. Praviloma je dovolj, da narišete banalno električno shemo, ki ni narisana v skladu s standardi risanja; glavna stvar je, da jo razumete.

To se naredi na naslednji način: shematično, na listu praznega papirja, so prikazane montažne škatle, v katerih bodo koncentrirani zavoji. Navedena je tudi montažna plošča strojev, stikal in žarnic. Zavoji v takšnih škatlah so predstavljeni s pravokotniki, točke pa so žice, ki so v njih zavite.

Žar in polaganje žic

Po zaključku vseh pripravljalnih dejavnosti lahko začnete z delom.S svinčnikom ali flomastrom narišite črte, po katerih bo izrezan utor.

Z udarnim svedrom izvrtamo luknje za stikala in vtičnice. Med delom je pomembno, da uporabite evrokrono, saj imajo dimenzije montažnih doz evropske standarde. Po sodobnih standardih so vtičnice nameščene na razdalji 0,4 metra od tal, stikala pa 0,9 metra.

Nato začnejo izrezovati utore. Delo se izvaja z rezkarjem za ograjo. Orodje je drago, zato lahko kot analog uporabite navaden kotni brusilnik najmanjšega števila. Uporabiti morate kamniti disk. Naredimo dva reza vzporedno z označenimi črtami, razdaljo med njima (15-20 mm) izdolbemo s svedrom.

Zdaj lahko začnete polagati žice. Varno so pritrjeni na steno z uporabo alabastra in kita. Pri pripravi gradbenega materiala so razmerja 1:1.

Če nameravate v prihodnosti namestiti spuščeni strop, se žice navijejo v posebno zaščitno oklepno cev in pritrdijo na strop z udarnimi mozniki.

Odklop - zadnja faza

Pomembno je, da ne pozabite na odklop. Z uporabo predhodno pripravljenega diagrama so žice izolirane in zvite v razdelilne omarice. Nato so v omrežje priključeni avtomati, RCD, stikala in vtičnice. Če je nameščen spuščeni strop, morate najprej vstaviti sofite in svetilke v pripravljene luknje.

Pri izvajanju vseh dejavnosti se preveri delovanje omrežja;

Pogoste napake pri namestitvi električne napeljave na strop

Najresnejša, a pogosta napaka lastnikov stanovanj je, da zaupajo neprofesionalcem, ki dela ne znajo dobro opraviti, ali pa želijo vse narediti sami brez izkušenj.

Pogosto je ožičenje pod stropom položeno brez zaščitne valovite in razdelilne omarice, kar lahko povzroči požar. V skladu z zahtevami morajo biti vse žice, ki potekajo vzdolž stropa, zaprte v valovitost iz posebne nevnetljive plastike ali kovinske cevi.

Druga napaka je povezovanje vseh električnih in svetlobnih naprav na eno napravo za diferenčni tok. Če obremenitev preseže dovoljene parametre ali pride do izrednih razmer, bodo vse naprave hkrati izklopljene.

Izogibanje napakam in kršitvam je povsem preprosto. Glavna stvar, ki se je treba zavedati, je, da morajo vse električne komponente na stropu izpolnjevati zahteve za polaganje zunanjega ožičenja. Vsi vodniki so zaprti v posebnih zaščitnih bučkah. Pritrditev neposredno na stropno površino je treba izvesti s posebnimi pritrdilnimi sponkami.
