Kako narediti preprost 12-voltni stabilizator napetosti z lastnimi rokami⚡

V električnem tokokrogu avtomobila se pogosto uporablja stabilizator napetosti 12 voltov. Avtomobilski napajalniki (baterija in generator) različnih 12-voltnih električnih naprav proizvajajo enosmerni tok z napetostjo od 12,5 do 14 V. Tako velika nihanja lahko povzročijo poškodbe in okvaro občutljivih in dragih LED trakov, meglenk in radijskih sprejemnikov. Poleg električnih sistemov avtomobilov se takšne naprave uporabljajo v 12-voltnih napajalnikih, ki lahko zmanjšajo in pretvorijo izmenični tok gospodinjskega električnega omrežja v enosmerni tok, ki je bolj primeren za številne naprave.

Vrste 12-voltnih stabilizatorjev

Odvisno od zasnova in način vzdrževanja napetosti 12 voltovLočim dve vrsti stabilizatorjev:

• utrip – stabilizatorji, sestavljeni iz integratorja (baterija, elektrolitski kondenzator velike zmogljivosti) in stikala (tranzistor).Ohranjanje napetosti v danem območju vrednosti se pojavi zaradi cikličnega procesa kopičenja in hitrega sproščanja naboja s strani integratorja, ko je ključ odprt. Glede na konstrukcijske značilnosti in način krmiljenja so takšni stabilizatorji razdeljeni na ključne naprave s Schmittovim sprožilcem, izenačevalnike z impulzno širino in impulzno frekvenčno modulacijo.
• Linearno – naprave za stabilizacijo napetosti, v katerih se kot regulacijska naprava uporabljajo zener diode ali posebna zaporedno povezana mikrovezja.

Najpogostejši in linearne naprave so priljubljene med avtomobilskimi navdušenci, za katero je značilna enostavnost samomontaže, zanesljivost in vzdržljivost. Impulzni tip se uporablja veliko manj pogosto zaradi visokih stroškov delov in težav pri neodvisni proizvodnji in popravilu.

Klasičen model

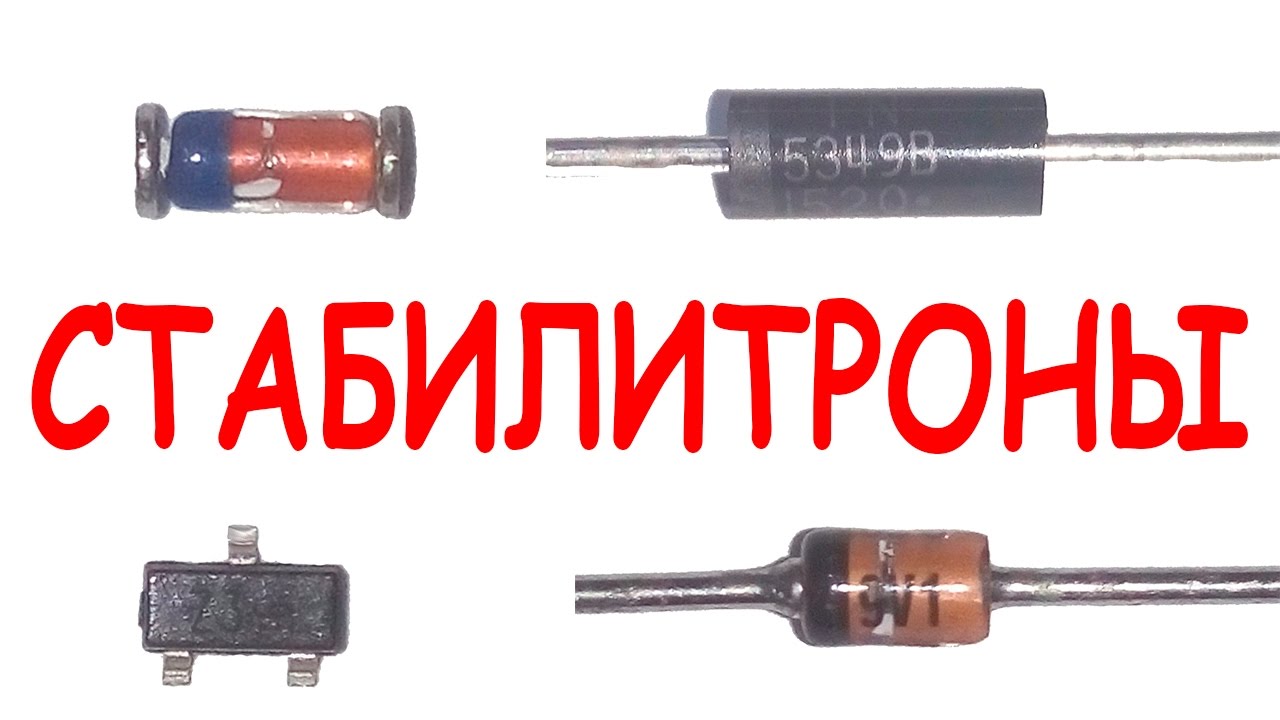

Klasični stabilizatorji so velik razred naprav, sestavljenih na osnovi polprevodniških delov, kot npr bipolarni tranzistorji in zener diode. Med njimi opravlja glavno funkcijo vzdrževanja napetosti pri 12 V Zener diode so vrsta diod, priključen v obratni polarnosti (plus vira energije je priključen na katodo takšne polprevodniške naprave, minus pa na anodo), ki deluje v načinu okvare. Bistvo delovanja teh polprevodniških delov je naslednje:

• Ko je napetost napajalnika priključena na zener diodo manj kot 12 V se nahaja v zaprtem položaju in ni vključen v nastavitev dane značilnosti električnega toka.
• pri presegajo prag 12 voltov zener dioda »odpira« in ohranja to vrednost v območju, ki ga določajo njegove značilnosti.

Valera

Glas gradbenega guruja

Postavite vprašanje

Če napetost, dovedena na zener diodo, presega tisto, ki jo proizvajalec navaja kot največjo, se naprava zelo hitro pokvari zaradi učinka toplotnega uhajanja. Da bi kateri koli model zener diode služil čim dlje, je priporočljivo določiti napetostno območje in tok, v katerem naj deluje v skladu s specifikacijami.

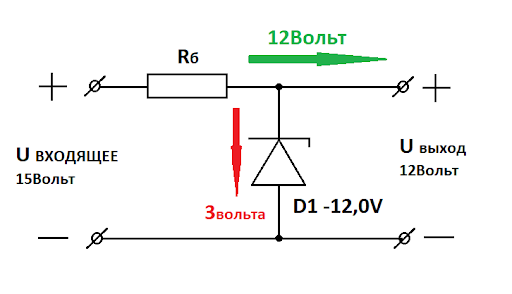

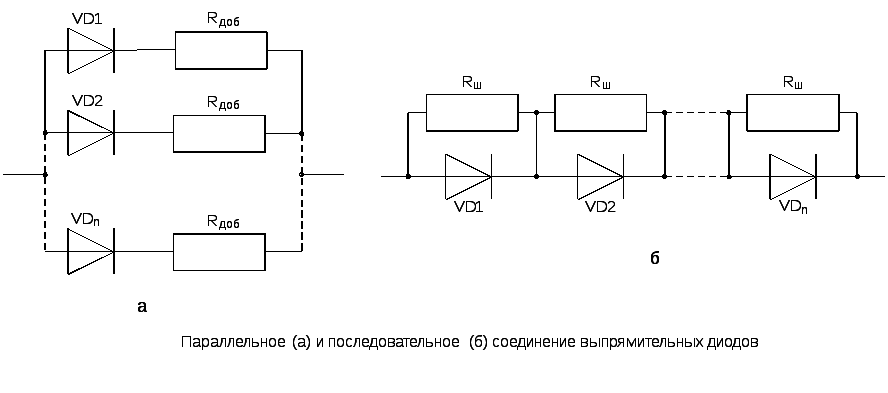

Glede na povezavo obstajajo dve različici klasičnega stabilizatorja: linearni – nastavitveni elementi so zaporedno povezani z obremenitvijo; vzporedno – naprave za stabilizacijo napetosti so nameščene vzporedno z napajanimi napravami.

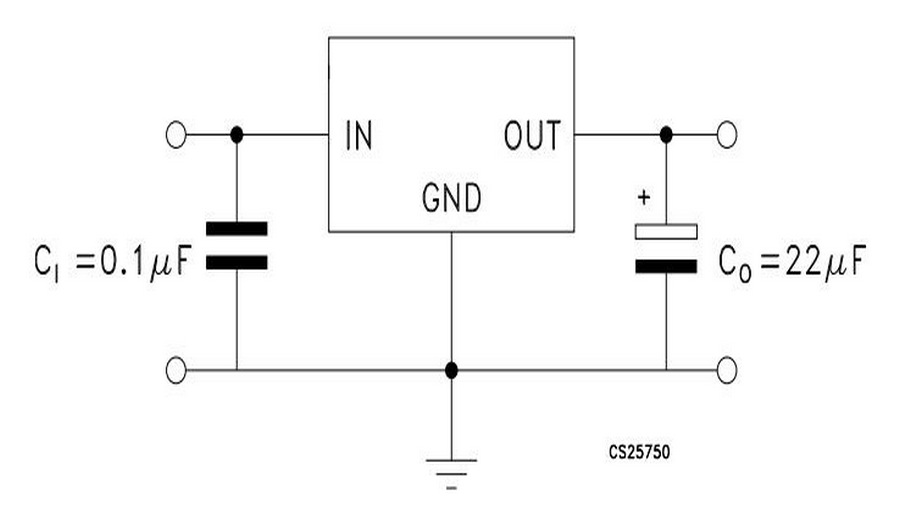

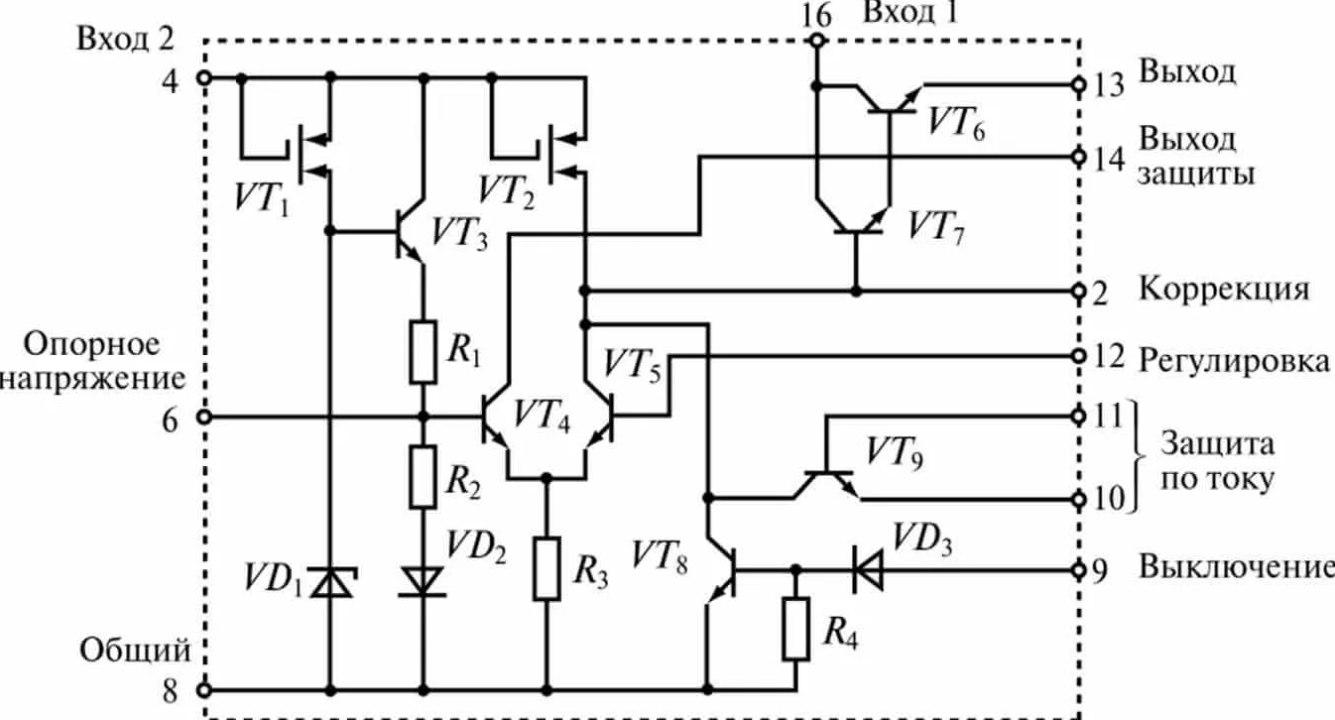

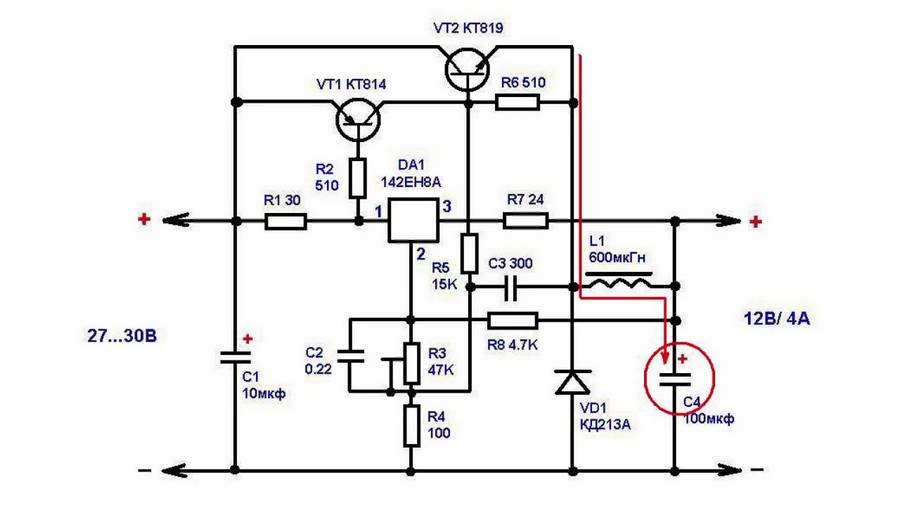

Integralni stabilizator

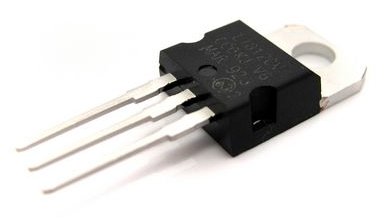

Naprave so sestavljene z uporabo majhna po velikosti mikrovezja, sposoben za delo pri vhodna napetost do 26-30 V, ki zagotavlja konstanten 12-voltni tok do 1 ampera. Posebnost teh radijskih komponent je prisotnost 3 noge - "vhod", "izhod" in "prilagoditev". Slednji se uporablja za povezavo prilagoditveni upor, ki se uporablja za nastavitev čipa in preprečevanje njegove preobremenitve.

Bolj priročno in zanesljivo, sestavljeno izenačevalniki na osnovi stabilizacijskih čipov postopoma izrivajo zbrani analogi na diskretnih elementih.

Izbira naprave

Pri izbiri stabilizatorja upoštevajte naslednje značilnosti:

• Dimenzije. Izbrani stabilizator mora biti kompaktno nameščen na predvidenem mestu vgradnje z normalnim dostopom.
• Pogled. Od komercialno dostopnih naprav so najbolj zanesljivi, kompaktni in poceni stabilizatorji na osnovi majhnih mikrovezij.
• Možnost samopopravila. Ker tudi najbolj zanesljive naprave ne uspejo, je treba dati prednost popravljivim stabilizatorjem, radijske komponente za katere so komercialno na voljo v zadostnih količinah in po dostopni ceni.
• Zanesljivost. Izbrani stabilizator mora zagotavljati konstantno vrednost napetosti brez bistvenih odstopanj od območja, ki ga deklarira njihov proizvajalec.
• Cena. Za električni sistem avtomobila je dovolj, da kupite napravo, ki stane do 200 rubljev.

Tudi pri izbiri stabilizatorja je treba upoštevati ocene strank, ki jih najdete na specializiranih forumih in spletnih mestih.

Kako narediti 12V stabilizator

Preproste, a hkrati precej učinkovite, zanesljive in trajne stabilizacijske naprave je mogoče izdelati neodvisno z uporabo preprostih zener diod in posebnih majhnih mikrovezij, kot je LM317, LD1084, L7812, ROLA (KR142EN8B).

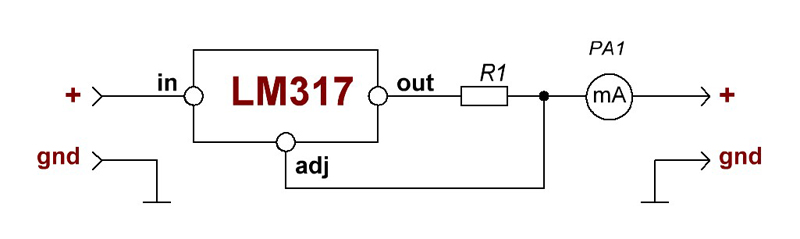

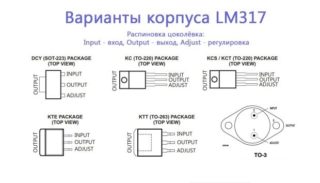

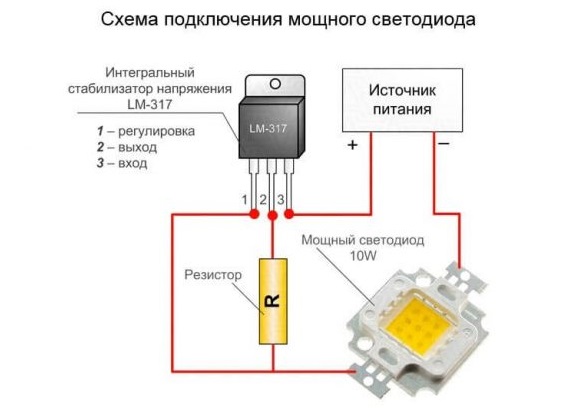

Stabilizator na LM317

Postopek sestavljanja takšne naprave za stabilizacijo napetosti je sestavljen iz naslednjih korakov:

1. Na srednji izhodni zatič mikrovezja je spajkan upor 130 Ohmov.
2. Na vhodni desni kontakt je spajkan vodnik, ki dovaja nestabilizirano napetost iz vira napajanja.
3. Levi nastavitveni kontakt je spajkan na drugo nogo upora, nameščenega na izhodu mikrovezja.

Postopek spajkanja takšnega stabilizatorja traja ne več kot 10 minut in ob upoštevanju poceni čipa ne zahteva velikih kapitalskih naložb. Z uporabo takšne naprave se napajajo LED luči, trakovi.

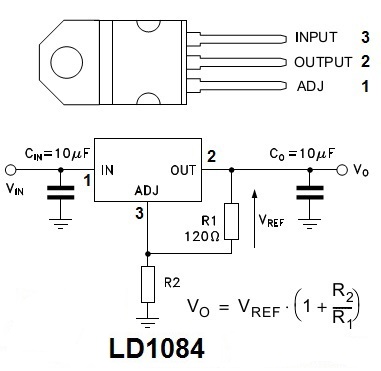

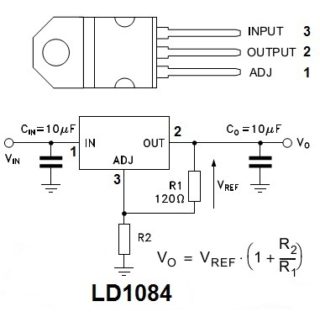

Čip LD1084

Sestavljanje naprave za stabilizacijo napetosti avtomobilskega omrežja na vozilu z uporabo čipi LD1084 se izvede na naslednji način:

1. Prevodnik s pozitivno napetostjo iz diodnega mostu je spajkan na vhodni kontakt mikrovezja.
2. Oddajnik bipolarnega tranzistorja je spajkan na nastavitveni kontakt, katerega osnova preko dveh uporov z nazivno vrednostjo 1 kOhm napaja tok kratkih in dolgih žarometov.
3. Na izhodni kontakt sta spajkana dva upora (eden je navaden 120 Ohm, drugi pa trimer, 4,7 kOhm) in elektrolitski kondenzator 10 μF.

Za izravnavo trenutnega valovanja po diodnem mostu je nameščen še en elektrolitski kondenzator s kapaciteto 10 mikrofaradov.

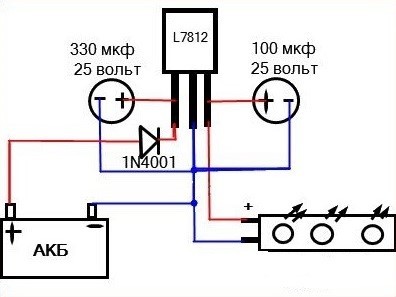

Stabilizator na diodah in plošči L7812

Preprost integralni nivelir na Schottky diodi in dva kondenzatorja sta sestavljena na naslednji način:

1. Na vhodni kontakt mikrovezja je spajkano: dioda tipa 1N4007, katere anoda je z žico povezana s plusom vira napajanja, pozitivna plošča močnega 16-voltnega elektrolitskega kondenzatorja s kapaciteto 330 μF .
2. Obremenitev in krak pozitivne plošče 16-voltnega 100 µF elektrolitskega kondenzatorja sta spajkana na desni izhodni kontakt.
3. Negativno, ki prihaja iz baterije, in žica iz negativnih plošč kondenzatorjev sta spajkana na srednji nastavitveni kontakt.

Iz tako preproste naprave lahko napajate močni trakovi LED in radijski snemalnik.

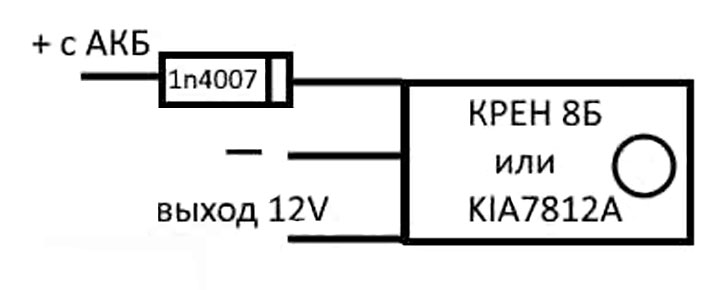

Najenostavnejši stabilizator je plošča KREN

Napetostno stabilizatorsko vezje za 12 voltov na osnovi rolo plošče (KR142EN8B) vključuje naslednje komponente:

• Usmerniška dioda tipa 1N4007, spajkana na vhodni zatič.
• Čip KR142EN8B ali KIA7812A.
• Dve žici, spajkani na izhodne in krmilne zatiče mikrovezja ter povezani z obremenitvijo in minusom vira napajanja.

Oblikovanje plošče BANKA je najlažje in najhitreje sestaviti. Hkrati sta njegova učinkovitost in obseg uporabe enaka kot pri drugih domačih analogih.
