Kako narediti ozemljitev v zasebni hiši z lastnimi rokami

Pri urejanju domačega električnega omrežja RCD in odklopniki ne morejo ustrezno zaščititi sistema in prebivalcev. Najboljša možnost za preprečevanje izrednih razmer je ozemljitev v zasebnem domu. Ta linija je organizirana po več shemah, ki so jasno urejene s predpisi.

Kaj daje ozemljitev?

Delci električnega toka (elektroni) so usmerjeni na pozitivne naboje ali stik z ozemljenimi napravami, če so prisotne. Če električno omrežje ni ozemljeno, se začnejo v kablih nabirati elektroni, ki poškodujejo občutljive dele električnih aparatov.Ob dotiku napajalnega tokokroga oseba postane točka odvzema elektronov. Posledica tega je poškodba ali smrt.

V zasebni ali podeželski hiši je potrebno narediti ozemljitveno linijo za:

• odprava nevarnosti električnega udara;
• samodejni izklop električne energije v sobi;
• izolacijski razred opreme 2;
• izenačitev potenciala naboja;
• zaščita električnih vodov, nizkonapetostnih sistemov;
• izolacija prostorov, lokacij, rekreacijskih površin.

Pravila o električni namestitvi imenujejo ozemljitev obvezen del električnega omrežja.

Ali je ozemljitev potrebna na dachi in v leseni hiši?

Obilje gospodinjskih aparatov in zakonodajna ureditev električne varnosti pojasnjujeta potrebo po zaščiti ožičenja pred električnim tokom. To še posebej velja za vikende in lesene zgradbe.

V počitniški vasi je najpogosteje zgrajena lesena ali okvirna hiša. Glavne komunikacije mesta so cevovodi na površini ali na najmanjši globini, vodnjaki, vodnjaki. Med nevihtami lahko te komunikacije pritegnejo strele.

Če podeželska koča ni opremljena s strelovodom ali ozemljitvijo, se nevarnost požara znatno poveča. Če v bližini ni gasilske enote, se požar hitro širi. Lastniki lahko izgubijo lastnino ali se resno poškodujejo.

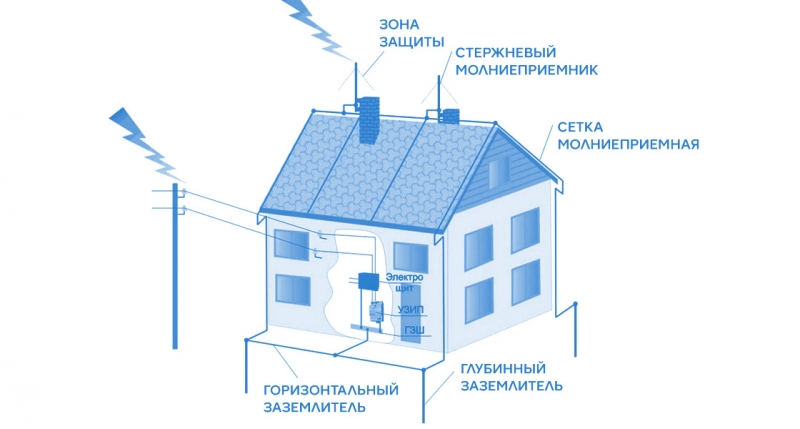

Ozemljitvena zanka na dachi ni dovolj - potrebna je strelovodna palica.

Ozemljitveni sistemi za zasebno hišo

Na zasebnih gradbiščih je ozemljitev mogoče izvesti na podlagi sistemov TN-C-S in TT.

Uporaba TN-C-S

Glavne zaščitne naprave so odklopniki s trdno ozemljenimi nevtralnimi stikali. Na ozemljitev so povezani s skupnim PEN kablom, ki se loči na vhodu v objekt.Nevarnost sistema je pojav fazne napetosti, ko žica PEN gori in hkratni stik s tlemi in fazo. Iz tega razloga PUE urejajo gradnjo proge:

• uporaba vodnika PEN z mehansko zaščito;
• rezervirajte ozemljene stebre vsakih 100-200 m.

Izvajanje TN-C-S na podeželju je problematično.

Značilnosti sistema TT

Ozemljitvena žica se na stikalno ploščo napaja iz posameznega ozemljitvenega kroga. Sistem je odporen na pretrganje kablov, vendar ne deluje brez RCD. Zadnji element odpravlja nevarnost električnega udara.

TT je rezervna možnost, ki se uporablja v primerih, ko ni mogoče organizirati TN-C-S.

Ozemljitvena naprava

Domača ozemljitvena zanka je naprava z notranjimi in zunanjimi podsistemi. Dve njeni poti se povežeta v centrali, ostalo je na ulici. Sestavljen je iz elektrod, pritrjenih s kovinskimi ploščami in vkopanih v zemljo. Kovinski avtobus se potegne iz konstrukcije na glavni ščit. Naprava deluje na principu praznjenja električnega toka v lokalno zemljo, ko se oseba dotakne opreme.

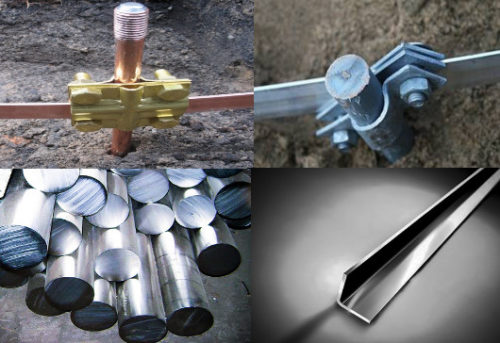

Iz česa narediti ozemljitev

Ozemljitev lahko naredite sami s kovinskimi palicami premera 16 mm. En konec elementa je nabrušen do ostrega stanja, na drugo pa je ravna ploščad pritrjena z varjenjem.

Uporabljajo tudi kovinski vogal z izboklinami v obliki polic dolžine 50 mm, ki jih s kladivom hitro zabijemo v mehko zemljo.

Za ureditev zaščite so primerne tudi cevi s sploščenim ali v stožec zvarjenim robom.Za delovanje sistema v suhih tleh boste morali narediti luknje na razdalji 50 cm od roba. Za obnovitev delovanja se v elemente vlije raztopina soli in vode. Pomanjkljivost tehnologije je potreba po kopanju ali vrtanju vodnjaka.

Ozemljitev ni mogoče izdelati iz armature - utrjena plast spremeni smer toka in hitro razpade v tleh.

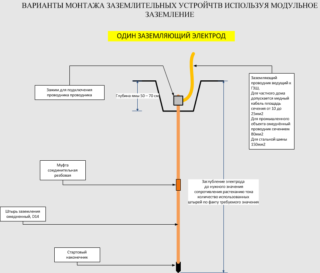

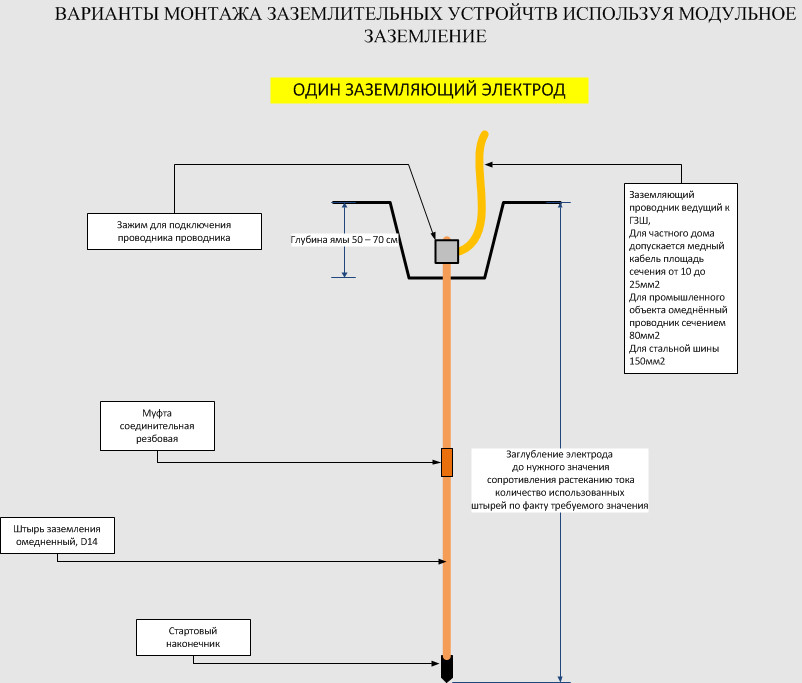

Modularna ozemljitev

Zasnova je sestavljena iz jeklenih zatičev dolžine 1,5 m z bakreno prevleko. Pripravljen komplet modularnih ozemljitev za dom in vrt je povezan s spojkami. Vertikalni in vodoravni elementi so pritrjeni z medeninasto objemko.

Montaža in namestitev potekata zaporedno:

1. Zatič je obdelan s sredstvom proti koroziji.
2. Na zgornjem delu je nameščen nastavek za konico za lažje delo z vibrirajočim kladivom.
3. Na drugem koncu palice je nameščena koničasta konica in premazana s sredstvom proti koroziji.
4. Na vrhu žebljička je nameščena ravna platforma.
5. V zemlji se izkoplje luknja.
6. Sestavljen ozemljitveni komplet se vstavi v luknjo in privije do največje globine.
7. Z vibrirajočim kladivom se konstrukcija potopi v zemljo, pri čemer ostane 20 cm za pritrditev druge palice.

Končana modularna naprava zavzema majhno površino in ne zahteva varjenja. Vsi deli konstrukcije so montažni, zato jih je mogoče brez napora sestaviti.

Črn kovinski obris

Ozemljitvena elektroda so vse palice iz železne kovine - jekleni koti, cevi, gladki fitingi, I-žarki. Optimalni kovinski prerez za delovanje 20-30 let ni manjši od 1,5 cm2.

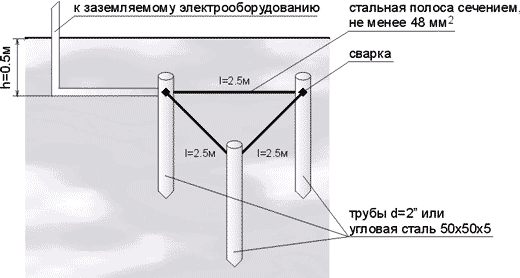

Priljubljena možnost za izdelavo zaščitnega vezja je v obliki trikotnika, kjer so oglišča elektrode.Zatiči so povezani s kovinskimi trakovi in ​​podoben element se potegne na razdelilno ploščo. Odvisno od odpornosti tal so palice nameščene na razdalji 1,2 - 3 m.

IEC 60364.5.54 navaja, da se lahko v pogojih peščenjakov, alkalnih tal z nizko gladino podzemne vode uporabijo pocinkani zatiči iz železa.

Globina zabijanja čepa

Dovoljeno je zabijanje kovinskih palic na naslednjo globino:

• od 80 do 100 cm, vendar ne manj kot 60 cm pod nivojem zmrzovanja tal;
• od 100 do 200 cm v prisotnosti plastičnih, premikajočih se tal na mestu;
• z 1/3 štrline v mokrih tleh.

Zmrznjena ali suha zgornja plast poveča odpornost tal za 10-krat.

Česa ne storiti

Za varno ozemljitev vaše spletne strani in hiše bodite pozorni na prepovedi PUE. V skladu z dokumentom ne morete:

• uporabite korodirano kovino - obstaja nevarnost kratkega stika;
• uporabite ojačitev kot ozemljitveni vodnik in vodnik - tok uniči utrjeno plast in palica hitro rjavi;
• vezje položite na razdalji od stanovanjske stavbe največ 1 m - sistem bo neučinkovit;

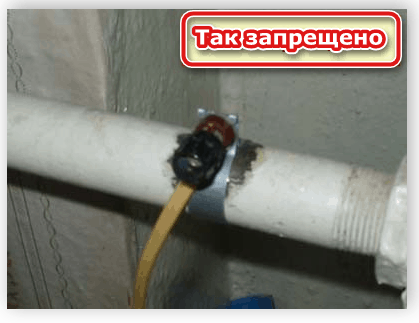

• uporabite cev za ogrevanje ali oskrbo z vodo kot vezje - sistem ne bo popoln;
• združite PE vodnik z delovno ničlo za ločilnim odsekom - odklopnik bo začel delovati nenehno;
• mostiček postavite na ničlo in PE vodnik vtičnice - če se ničla zlomi, se na ohišje gospodinjskega aparata napaja faza.

Podrobna priporočila so navedena v Pravilih za električno napeljavo.

Kako to narediti prav

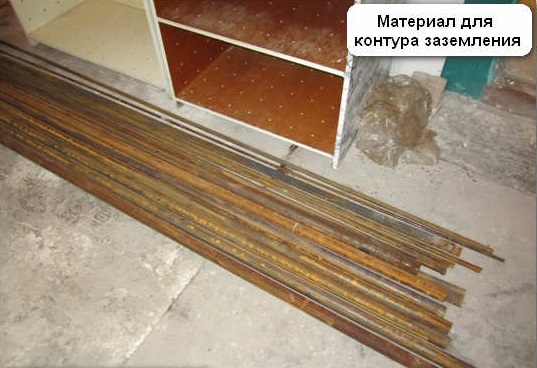

Za pravilno izvedbo namestitve na mestu zaščitne ozemljitve in vpeljavo v hišo je vredno izbrati material in obliko ozemljitvenih vodnikov.

Konstrukcija je izdelana iz jeklenih ali bakrenih kovinskih elementov:

• navpične palice od 16 mm;
• vodoravne palice od 10 mm;
• jekleni izdelki debeline 4 mm;
• jeklene cevi s premerom 32 mm.

Oblika ozemljitvene elektrode je lahko enakostranični trikotnik z zatiči na vrhu. Druga možnost je črta s 3 elementi, ki se nahajajo enakomerno. Tretja metoda je kontura, pri kateri se palice zabijajo v korakih po 1 m in povezujejo s kovinskimi vezmi.

Korak 1 m je primeren za stavbe s kvadratno površino 100 m2.

Postopek

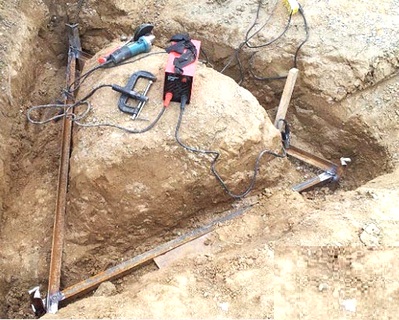

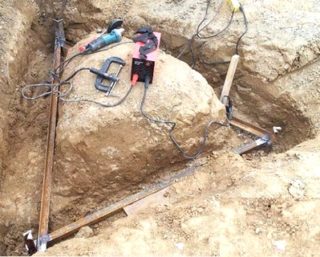

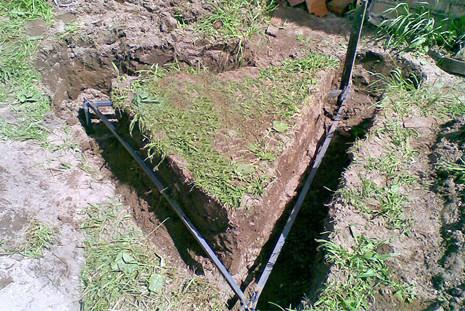

Namestitev ozemljitve je treba upoštevati na primeru trikotnika. Delujejo po naslednji shemi:

1. Oznake so izdelane v obliki trikotnikov z zamikom najmanj 150 cm od začetka slepega območja do mesta namestitve.
2. Izkopajte jarke v obliki trikotnika. Velikost stranic je 300 cm, globina utorov je 70 cm, širina je od 50 do 60 cm.
3. Vrh, ki je najbližji stavbi, je povezan z jarkom globine 50 cm.
4. Na konicah vrhov so zabiti elementi (okrogel zatič ali vogal) dolžine 3 m.
5. Ozemljitvena elektroda se spusti 50-60 cm pod nivo tal. Dvigne se 10 cm nad površino dna.
6. Na vidne dele elementov so privarjene kovinske vezi - trakovi 40x4 mm.
7. Trikotnik se v hišo pripelje s pomočjo kovinskih trakov ali okroglih vodnikov s prečnim prerezom od 10 do 16 mm2 in varjenih.
8. Odstranite žlindro s priključnih mest in premažite konstrukcijo s sredstvom proti koroziji.
9. Preverite upor (naj bo do 4 ohme) in napolnite utore z zemljo brez večjih nečistoč. Vsaka plast je stisnjena.
10. Na vhodu v hišo je na trak privarjen vijak z izoliranim bakrenim vodnikom s presekom 4 mm2.
11. Vrzite ozemljitev v ščit. Povezava je izvedena s posebno enoto, prevlečeno s konsistentno sestavo.
12. Tla so povezana z vsako linijo, razporejeno po hiši.

V skladu s PUE ne morete povezati tal z enim vodnikom - samo v skupnem kablu.

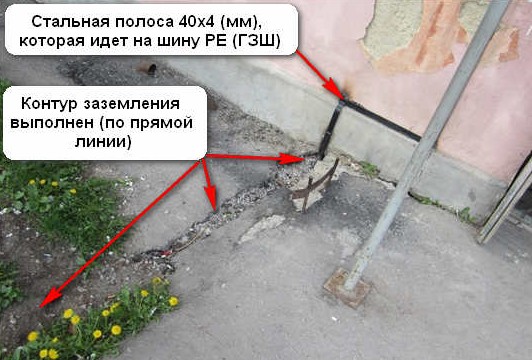

Vstavljanje ozemljitvene zanke v hišo

Za vstop v tokokrog v hišo uporabite jekleni trak 24x4 mm, bakreno žico s prečnim prerezom 10 mm2, aluminijasto žico s prečnim prerezom 16 mm2:

• Prevodniki z izolacijo. Na vezje je treba privariti vijak, na konec vodnika pa namestiti tulec z okroglo brezkontaktno blazinico. Nato napravo sestavite tako, da na vijak privijete matico, nanjo podložko, nato kabel, podložko in vse skupaj zategnete z matico.
• Jekleni trak. V prostor se vstavi avtobus ali sprevodnik. Za zagotovitev natančnosti izvedbe je nameščena bakrena zbiralka majhnih dimenzij.
• Prehod s kovinske zbiralke na bakreno žico. Na vodilo sta privarjena dva vijaka z razmakom 5-10 cm okoli elementov in vijaki stisnjeni s podložkami.

Slednja metoda je bolj primerna za ožičenje skozi steno.

Zakaj ne morete narediti ločenih ozemljitev

Namestitev ločenih ozemljitvenih priključkov ne bo zagotovila učinkovitega delovanja gospodinjskih aparatov. Električni tok lahko povzroči poškodbe osebe. Če sta v hiši 2 ali več vtičnic z ločeno ozemljitvijo, lahko oprema odpove. Razlog je v odvisnosti upora tokokrogov od stanja tal na določenem območju. Med strukturami se lahko pojavi potencialna razlika, ki bo onesposobila opremo ali povzročila električne poškodbe.

Kateri sistem izbrati

V zasebnem sektorju se danes uporabljata samo dve shemi - TN-C-S in TT. Najpogosteje se v objekt dovaja dvožilni vodnik za 220 V ali štirižilni vodnik za 380 V.

Zasnova ozemljitvenega sistema TN-C-S

Ozemljitveno vezje TN-C-S bo zagotovilo kakovostno zaščito le, če sta difavtomat in RCD. Vsi sistemi, ki temeljijo na tokovnih vodnikih (oskrba z vodo, ojačitev temeljev, kanalizacija, ogrevanje), morajo biti povezani z ozemljitvenim vodilom z ločenimi žicami:

1. Izbira pnevmatik za polaganje kabla PEN. Potrebovali boste ozemljitev (PE) s kovinsko osnovo, nevtralno (N) z dielektrično osnovo in 4-točkovni razdelilnik.
2. Povezovanje kovinskega vodila s kovinskim ohišjem oklopa za oblikovanje kontaktov. Barva na pritrdilnih točkah je popolnoma odstranjena.
3. Namestitev ničelnega vodila na DIN letev.
4. Preverite lokacijo pnevmatik - ne sekajo se.
5. Vstavljanje vodnika PEN na sprostitev.
6. Priključitev na sprostitev ozemljitvene zanke.
7. Namestitev mostička na ozemljitveno vodilo iz ene vtičnice z bakreno žico s prečnim prerezom 10 mm2.
8. Namestitev mostička iz proste vtičnice na ničelno ali nevtralno vodilo - uporablja se podobna bakrena žica.

Porabniki so povezani po principu vlečenja faze iz vhodne žice, ničle iz nevtralnega vodila in ozemljitve iz vodila PE.

Ozemljitev po sistemu TT

Sistem TN-C v starejših hišah se lahko spremeni v TT. Fazni kabel iz pola se uporablja kot faza, zaščitni kabel pa je pritrjen na ničelno vodilo in ostane nevtralen. Vodnik iz končanega vezja se takoj priključi na ozemljitveno vodilo.

Pomanjkljivost sistema TT je, da ščiti samo opremo, ki je priključena na ozemljitveno žico. Preostale naprave, povezane z dvožilno metodo, bodo pod napetostjo. Če so ohišja ozemljena z dodatnimi vodniki, napetost med prenapetostmi ostane enaka nič, odklopnik pa lahko prekine fazo.

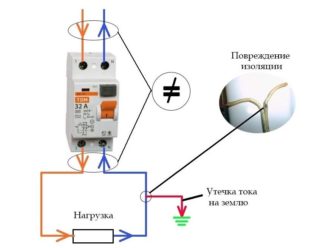

Zakaj potrebujete RCD, če obstaja ozemljitev?

Za izenačitev faznega in ničelnega toka je potrebna naprava za diferenčni tok. Če obstaja možnost puščanja, bo RCD izklopil linijo in tudi če se dotakne ohišja naprave, bo električna energija šla v tla.

Vezje brez ozemljitve in RCD

Če v hiši ni ozemljitve, se namestitev zaščitne naprave izvede na dva načina.

Na vhodu. Naprava je edino sredstvo za zaščito vseh gospodinjskih napeljav. Napetost bo napajana preko vhodnega kabla na razdelilno ploščo, nato na dvopolni odklopnik in nato na RCD. Po tem lahko priključite stroje na odhodne linije.

Shema ne zahteva skoraj nobenih finančnih stroškov in zagotavlja kompaktno razporeditev vseh naprav. Njegova pomanjkljivost je, da naprava deluje v načinu uhajanja toka in prekine napajanje celotne zgradbe.

Na dovodnih in izstopnih ceveh. Vhodna naprava je nameščena na vhodu, pomožne naprave pa so nameščene v bližini izhodnih strojev. Število RCD je določeno z razvejanostjo električnega omrežja. Na zaščito je dovoljeno priključiti kotle, pralne stroje, električne štedilnike in pomivalne stroje. Po tem principu je priročno povezati garažo, klet ali gospodarska poslopja.

V trenutku uhajanja toka se sproži določena naprava, ena vrsta opreme se ustavi, ostale pa delujejo v standardnem načinu. Pomanjkljivost sistema je, da se ozemljitev vgradi v dimenzionalno ploščo dolgotrajno, kar pa ni poceni.

RCD v sistemu brez zaščitnega vodnika TN-C

Sistem vključuje trifazne (4 kos.) ali enofazne (2 kos.) žice. Prvi so sestavljeni iz 3 faz in ene ničle, drugi pa iz 2 faz in ene ničle. V primeru poškodbe izolacijskega sloja naprava ne reagira takoj, saj se ne pojavi uhajalni tok.

Ob dotiku poškodovane opreme del napetosti pride v človeško telo. Šele takrat bo RCD začel delovati. V 1/10 sekunde se lahko zgodi marsikaj – od neprijetnega mravljinčenja do električnih opeklin.

Vezje z zaščitnim vodnikom (TN-S in TN-C-S) in RCD

Ko pride oprema, priključena prek RCD, v stik z ozemljitveno zanko, takoj pride do uhajanja toka. Pojavi se, ko pride do kratkega stika faze na ohišju opreme. Stroj se aktivira, prekine povezavo in tok se preusmeri v zemljo.

Plinski kotel in RCD

Plinski kotel je treba ozemljiti hkrati z namestitvijo RCD. Potreba po delu je posledica nastanka površinske napetosti na telesu kotla med delovanjem. Ozemljitev bo v tem primeru preprečila okvaro opreme in odpravila nevarnost vžiga zaradi statične elektrike. Izgradnja proge bo zagotovila tudi dodatno protipožarno zaščito, saj je plin eksploziven.

Ozemljitev električnega omrežja je univerzalni način za zaščito človeških življenj, preprečevanje okvare izolacije in okvare gospodinjskih aparatov. Električni vodi brez ozemljitve so požarno nevarni, vendar je vredno namestiti zaščitni sistem v skladu s povezovalno shemo nevtralnega, faze in tal.
