Kako povezati polno in vijačno bakreno žico

Kakovostna električna povezava je najpomembnejši pogoj za varnost doma. Nezanesljiv stik lahko privede do kratkega stika in požara, zato je pomembno, da lahko učinkovito in zanesljivo povežemo dva vodnika v razdelilni omarici. Obstajajo različni načini ustvarjanja stika in vsi imajo svoje značilnosti.

Potreba po zanesljivi povezavi

Najprej morate razumeti, zakaj je tako pomembno posvetiti pozornost zanesljivosti povezav vodnikov. Tudi PUE daje priporočila o izbiri načina povezave in strogo prepoveduje zvijanje žic.

Posledice nepravilno priključenih vodnikov:

• Ogenj. Slabokakovosten kontakt ima visoko kontaktno odpornost. To vodi do segrevanja, ki lahko kasneje povzroči požar.
• Poškodba napeljave. Zaradi velikega upora se prevodnik hitreje segreje. Posledično se lahko izolacija stopi in sam kontakt se lahko zruši. Poškodba izolacijske plasti lahko povzroči električni udar.
• Kratek stik. Odvisno je tudi od vrednosti kontaktnega upora.

Visoka kontaktna odpornost vodi do negativnih posledic.Zato ga je pomembno zmanjšati, za kar se uporabljajo dovoljene metode povezovanja večžilnih vodnikov.

Načini povezave

Od dovoljenih metod vam PUE omogoča ustvarjanje stika na naslednje načine:

• sponke;
• terminali;
• stiskanje;
• spajkanje, varjenje.

Sukane povezave so prepovedane. To je posledica dejstva, da bo kontakt izpostavljen temperaturi. Ko se temperatura dvigne, se material razširi, ko se ohladi, se skrči. Ker stik ni z ničemer zavarovan, bo hitro odpovedal in se sesul. Sukanje se lahko uporablja samo v povezavi z drugo metodo spajanja, kot je varjenje ali spajkanje.

Metoda stiskanja

Ta metoda vključuje vijačne in vijačne povezave ter stik s sponkami Wago. Takšni mehanizmi vam omogočajo povezavo enožilnih in nasedlih bakrenih žic. Trenutno je ta metoda najpogostejša in priročna. Prednosti so nizki stroški, zanesljivost, enostavnost postopka in ni potrebe po nakupu dodatne opreme.

Na ta način je bolje povezati žice s prečnim prerezom do 25 kvadratnih mm. Prevodniki z velikim prečnim prerezom zahtevajo drugačno povezavo ali pa bo treba upoštevati nianse stika z metodo stiskanja.

Vijačni priključek se uporablja za kable majhnega preseka. Njegovo bistvo je, da v medeninasto cev namestimo dva vodnika in vsak del vpnemo s svojim vijakom. Pri povezovanju polnih in večžilnih kablov obstaja nevarnost poškodbe tanke žice. Zaradi tega jih je priporočljivo zaščititi s posebno konico. Obstajajo posebne sponke s sponkami, ki ne zahtevajo uporabe ušes.Omogočajo kakovostno vpenjanje brez poškodb žice po celotnem prerezu medeninaste cevi.

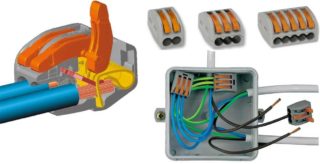

Sponke Wago so različica metode stiskanja. So zanesljivi, vendar strokovnjaki razpravljajo o trajnosti takih izdelkov. Prednosti: hitrost dela, kakovost kontakta, enostavnost.

Metoda stiskanja

Stiskanje žic se izvaja s posebnim orodjem - kleščami. Lahko je ročni ali hidravlični. Za vodnike z majhnim presekom so primerne ročne klešče.

Potrebovali boste tudi posebne rokave iz bakra, aluminija ali medenine. Izbrano za ustrezen material kabelskih žil. Če morate priključiti več nasedlih žic pred priključnim blokom, se uporabljajo čepi.

Stiskanje se uporablja za vse vrste kablov - večžilne, enožilne ali njihove kombinacije. Pomembno je le, da izberete pravo vrsto tulca in silo pritiska.

Metoda varjenja

Varilne žice so najbolj zanesljiv in trajen način povezave. Njegova edina pomanjkljivost je, da ga je težko izvajati z lastnimi rokami, saj bo delo zahtevalo profesionalni varilni stroj. Obstajajo tudi zahteve za izkušnje mojstra - če nimate potrebnih znanj, izberite drug način povezave ali delo zaupajte strokovnjaku.

S pomočjo varilnega stroja se konci žic stopijo. Ko se strdijo, se med obema segmentoma oblikuje enotna celota in je zagotovljen kakovosten stik. S to metodo lahko na eni točki povežete neomejeno število vodnikov. Vendar morate razumeti, da bodo pri stiku z enožilnim in večjedrnim kablom nastale težave. Tehnik bo moral pred varjenjem izvesti nekaj dodatnih korakov.Priključitev štirižilne žice na enožilno žico:

• Taljenje konca nasedle žice.
• Povezava staljenega prevodnika z enožilnim segmentom.

Če je tehnika varjenja kršena, lahko posamezne žice izgorejo in stik ne bo zagotovljen za vse žice.

Spajkanje

Za spajkanje dveh delov kabla boste potrebovali tudi dodatna orodja - spajkalnik, kolofonijo, spajko, spajkalno maščobo. Mojster mora biti sposoben spajkati, sicer zanesljiv stik ne bo mogoč.

Kako zviti nasedlo žico skupaj s trdno:

1. Odstranjevanje izolacije.
2. Obdelava površine obeh vodnikov s kolofonijo.
3. Navijanje večjedrnega kabla na enožilni kabel.
4. Upogibanje enožilnega kabla, stiskanje s kleščami.
5. Obdelava območja s spajkalno mastjo in spajkalom.

Obstaja tudi možnost povezave, ko se obdelava z maščobo in kolofonijo izvaja ločeno za vsak del žice. Nato so vodniki povezani vzporedno in kontaktno območje obdelamo s spajkanjem.

Enožilne vodnike je lažje povezati. Če želite to narediti, je dovolj, da jim odstranite izolacijo in jih obdelate s kolofonijo. Nato je treba kable spajkati. Če se za povezavo uporablja pocinkan enožilni vodnik, obdelava s kolofonijo ni potrebna.

Vpredelim žicam je tudi odstranjena izolacija. To je lahko težje, saj ima vsako jedro svojo izolacijsko plast. Nato so vodniki povezani s pletenico ali zasukom in obdelani s spajkanjem.

Povezava gibkih in togih žic

Običajno so povezani vodniki iste vrste. Toda včasih je potrebna povezava med prožno in togo žico, ki se izvaja v skladu z nekaterimi odtenki.

Najprej odrežite kabel tako, da bo njegov konec zožen.Togo žico je treba stopiti in na njenem koncu narediti zanko. Tanka žica je napeljana skozi narejeno zanko in ovita okoli togega kabla. Nastalo povezavo je treba obdelati s spajkanjem in zanesljivo izolirati. Podobna metoda je primerna za aluminijaste vodnike.
