Kako povezati žice s pomočjo sponk - vijakov in prebadanja

Električna dela, povezana s kabli, spremljajo potreba po popravilu, namestitvi in ​​vzdrževanju. Vsi ti postopki uporabljajo različne posebne naprave, vključno s sponami. Omogočajo vam podaljšanje žice, če ni dovolj metrov ali če morate spremeniti neuspeli odsek. Uporabljajo se tudi za začasno povezavo s testerji, osciloskopi in drugimi napravami. Obstaja veliko število vrst objemk, od katerih ima vsaka svoje značilnosti, prednosti in način povezave.

Najpogostejše vrste električnih sponk

V trgovinah z elektrotehniko lahko najdete pestro ponudbo različnih sponk. Razlikujejo se po materialu (kovina, plastika, plastika), namenu, načinu pritrditve, lokaciji namestitve (ulica, soba). Nemogoče je opisati vse vrste, vendar obstaja vrsta modelov, ki se najpogosteje uporabljajo.Uporaba določenega tipa vpenjalnih mehanizmov je odvisna od značilnosti električnega omrežja, parametrov povezave, delovnih pogojev in drugih pomembnih meril.

Enostavne sponke z vijakom

Vijačne sponke za žice vam omogočajo povezavo brez motenj v strukturi kabla. Terminal zanesljivo pritrdi žice tudi iz različnih zlitin, kot sta baker in aluminij.

Zasnova naprave je kanal iz kovine (bron, medenina) kratke dolžine z majhnim premerom. Kanala ima dve navojni luknji za namestitev pritrdilnih vijakov. Običajno se v vsakdanjem življenju uporabljajo enojni vijaki iz polietilena ali plastike. Povezava dveh odsekov se izvede z namestitvijo končnih delov v kanal na obeh straneh, nato pa se pritrdijo z vijaki.

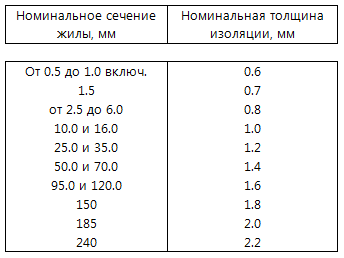

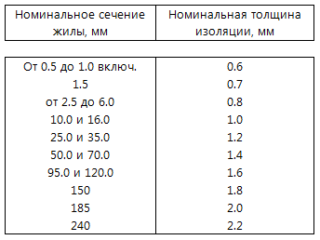

Glede na namestitvene parametre lahko najdete različne konfiguracije sponk. Ti vključujejo:

• premer žice;
• razred izolacije;
• število kontaktnih točk;
• trenutne značilnosti.

Vijačne sponke so primerne za vse tehnične pogoje, ki so običajni v domačem sektorju.

Samozatezne in vpenjalne izvedbe

Za takšne mehanizme je značilna povečana enostavnost uporabe. Za delo s samozateznimi sponkami za enkratno uporabo preprosto vstavite oluščeni konec žice v luknjo, dokler se ne ustavi.

Ploščate sponke za priklop vodnika imajo v notranjosti vzmet, ki preprečuje zdrs vodnika. Pri polaganju znotraj kabla se plošča pritisne na jedro in blokira žico. Če želite po potrebi izvleči žico, boste morali z izvijačem potisniti ploščo skozi luknjo v drugi vrsti.Ta vrsta vpenjalne naprave lahko prenese 3-4 ponovljene povezave.

Konfiguracija, kjer se namesto vijakov uporabljajo ročice, velja za bolj priročno. Žica se dvigne s pomočjo plošče, ki je pritrjena z vzvodom. Za upravljanje takšne naprave je dovolj, da dvignete ročico, vstavite kabel v kanal in spustite mehanizem, dokler ne klikne. Če želite izvleči žico, izvedite obratni postopek.

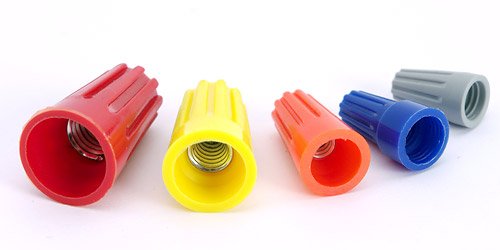

Priključne izolacijske sponke

Spiralne žične sponke se uporabljajo za povezovanje vodnikov majhnega premera. Več žic se ogoli, oblikuje v skupino in prekrije z izolacijskim mehanizmom, dokler se ne ustavi. Če želite varno pritrditi pokrovček, ga večkrat obrnite. Več jeder se potegne skupaj s pomočjo stožčaste spirale. Ko je pokrovček privit, se skupina kablov potegne v en vozel.

Konektorji s plastičnimi pokrovi se uporabljajo za električno napeljavo majhne moči. Takšne spone se uporabljajo tudi pri namestitvi električnih omrežij znotraj hiše.

Vrste pokrovčkov:

• brez vztrajnih projekcij;
• z vztrajnimi projekcijami.

Druga vrsta se uporablja za žice z velikim premerom.

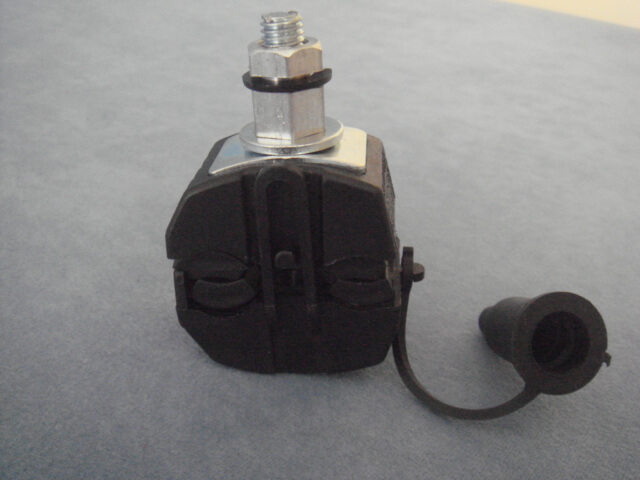

Piercing vpenjalni mehanizem

Električni vodi do 1 kW uporabljajo prebadajoče sponke. Omogočajo vam, da povežete odseke s prečnim prerezom 1,5-10 kvadratnih mm na vejah in s površino 16-95 kvadratnih mm. na glavnih cestah.

Strukturno so kovinski pas, ki je prekrit z izolacijo. Stisnjen je s pomočjo potisnega vijaka. Ovojna plošča ima kovinske zobce, ki predrejo izolacijo in se zarijejo v sam vodnik ter ga varno pritrdijo.

Prednosti prebadanja električnega kabla vključujejo možnost, da se izognemo operaciji odstranjevanja izolacijske plasti. Tudi pri delu s sponko ni treba izklopiti napajanja na liniji. Ustvarjena je visoka stopnja tesnosti glede na atmosferske vplive, kot sta ultravijolično sevanje in vlaga.

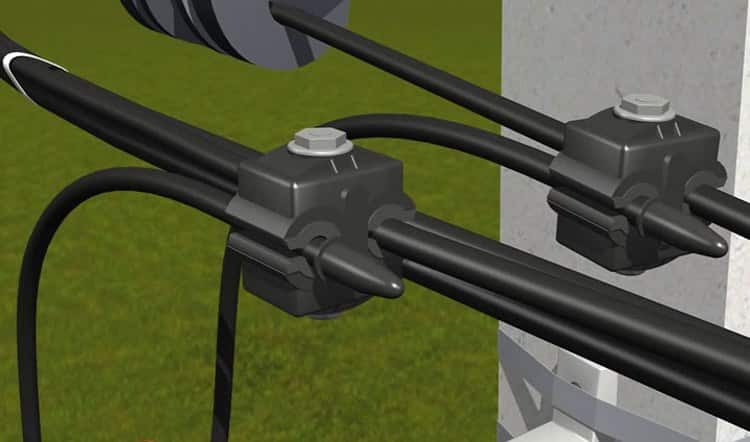

Piercing mehanizmi za SIP

S takšnimi mehanizmi lahko povežete SIP z golo žico, ne da bi izgubili čas za odstranjevanje izolacije. Izdelana iz ojačanih steklenih vlaken in polimerov.

Obstajata dve možnosti za sponke za SIP:

• z enim vijakom;
• z dvema vijakoma.

Prva metoda se imenuje tudi goli SIP. Primerno za priključitev golih žic na SIP.

Drugi način z dvema vijakoma se uporablja pri povezavah na glavnih vodih. Telo je izdelano iz polimera, ojačanega s steklom.

Objemka med matico in vijakom

Enostavna in zanesljiva metoda pritrditve z uporabo vpenjalnih naprav za vijake se aktivno uporablja v električnih omrežjih.

Za povezavo boste potrebovali naslednje dele:

• vijak ustreznega premera;
• vijak;
• podložke;
• protimatica.

Ta metoda lahko poveže celo vodnike iz različnih materialov.

Objemke za druge namene

Poleg mehanizmov, ki se uporabljajo za povezavo električnih vodnikov, obstajajo modeli za druge naloge. Sem spadajo sponke za pritrditev obes, za testne naloge, kot je "krokodil" in druge.

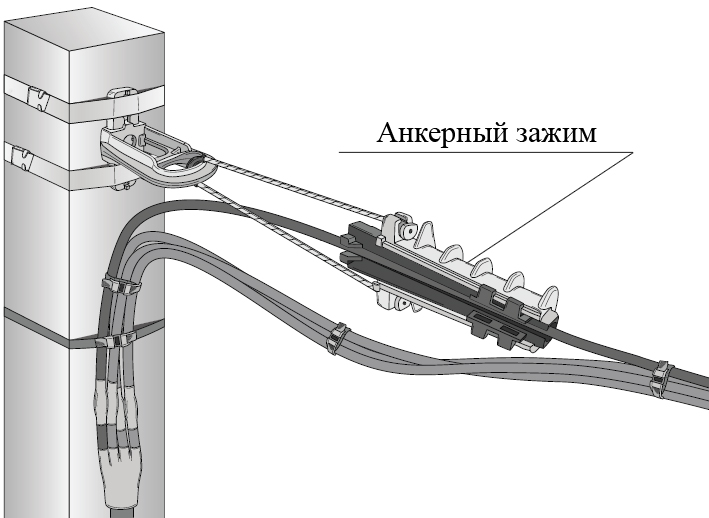

Sidrne sponke za pritrditev

Ta oblika se uporablja za pritrditev kablov s presekom od 2 do 25 kvadratnih mm. Lahko se poveže od dveh do štirih žic.Škatla s sponkami za kable in žice je sestavljena iz ohišja iz polimernega materiala, ki ima samonastavljiv vpenjalni mehanizem.

Ta naprava se ne uporablja za povezovanje žic. Namenjen je posebej za namestitev - montažo v visečem stanju. Obstajajo različne konfiguracije sidrnih sponk za sipke žice. Ti vključujejo:

• modeli za samonosne sisteme;
• modeli za izolirano nevtralno.

Sami mehanizmi so enostavni za uporabo. Za pritrditev je predviden odprtinski lok, na katerega lahko namestite nosilce, kljuke in druge pripomočke, ki jih nato pritrdite na telo električne objemke.

Objemke za testne aplikacije

Obstaja veliko aplikacij v elektroniki in elektrotehniki, ki zahtevajo sponke za preskusno uporabo. To je lahko preverjanje delovanja naprave s testerjem, merjenje ravni toka ali napetosti ali začasna povezava z virom napajanja. Za takšno delo so primerne drsne ali potisne strukture s konicami, imenovane "krokodili". Izdelane so iz kovine in prekrite s PVC izolatorjem. Zobati del mora biti odprt.

Objemke za testno delo lahko razdelimo v dve veliki skupini - za visokonapetostno in nizkonapetostno elektroniko. Njihova razlika je v različnih mejnih pogojih za tok in napetost. Pri delu je pomembno, da ne zamenjujete vrst preskusnih vpenjalnih mehanizmov, da ne poškodujete naprave.

Pravilna kabelska povezava

Pravilen postopek povezovanja kablov s pomočjo vpenjalnih mehanizmov zagotavlja kakovosten, varen in stabilen stik. Če želite pravilno povezati dve žici, morate slediti danemu algoritmu.

Navodila po korakih za povezovanje kablov:

• Pripeljevanje delovnih vodnikov do kontaktne točke.
• Odklop iz omrežja, izklop naprave iz vtičnice, če se na gospodinjskih aparatih podaljšuje žica.
• Odstranjevanje izolacije z območja, kjer je vstavljen terminal. Konce lahko obrežete z nožem ali s posebnim orodjem. Slednja možnost je boljša, saj profesionalna oprema ne bo poškodovala tankih žic. Odstranjevanje se izvaja, dokler se ne pojavi značilen sijaj žice.
• Namestitev neizoliranih delov kabla znotraj objemke.
• Pritrdite na primeren način. To so lahko električne punkcije, zategovanje, stiskanje in druge vrste fiksacije.

Po potrebi lahko kontaktno točko dodatno izolirate.

Običajno se dela na povezovanju žic z različnimi napravami izvajajo v razdelilnih omaricah, zato je treba upoštevati varnostne ukrepe.
