Kako priključiti žice s priključnimi bloki: samovpenjalne in vijačne sponke

Način povezovanja kablov električne napeljave je odvisen od obratovalnih zahtev, ki zagotavljajo varnost komunikacij. Glavne metode so varjenje, mehansko zvijanje, namestitev priključnih blokov. Uporaba priključnih blokov je preprost in zanesljiv način za povezavo katere koli vrste žice. Žične sponke pospešijo namestitev in vam omogočajo posodobitev povezave. Njihova uporaba zagotavlja zanesljivost električnih inštalacij, opravljenih neodvisno, brez sodelovanja električarja.

Osnovne zahteve za sponke za povezovanje žic

Elektroinštalacijski izdelki so izdelani po posebnih standardih in normativih. Obstaja več zahtev za terminalske priključke:

• Odporen na visoke temperature in gorenje.Materiali, uporabljeni za ohišje, so ob požaru samougasljivi. Poliamid priporočajo in uporabljajo WAGO in Legrand.
• Zanesljiva in hitra pritrditev kontaktov. Priporočljivo je, da pustite dovolj dolg kabel za komunikacijo, da preprečite napetost.
• Lastnosti objemk se med delovanjem ne smejo spreminjati.
• Velikost kontaktnih plošč naj preprečuje stik med jedri iz različnih materialov. Za zagotovitev nizke odpornosti so bakreni in medeninasti deli prevlečeni s posebno pasto.
• Informacije o glavnih značilnostih naprave so natisnjene na ohišju izdelka.

Ena od bistvenih zahtev je zaščita pred nenamernim dostopom.

Prednosti in slabosti preklapljanja terminalov

Za priključitev napajalnega kabla na ulici ali v hiši je najpreprostejša možnost uporaba priključnih sponk za vodnike. Glavne prednosti metode:

• konstruktivna raznolikost priključkov;
• možnost demontaže in popravila;
• enostavnost, hitrost in dostopnost namestitve;
• električna varnost, dielektrično ohišje ščiti pred električnim udarom;
• odpornost na mehanske obremenitve in vibracije;
• možnost preklapljanja kovinskih vodnikov različnih odsekov in materialov.

Napake:

• dodelitev dodatnega prostora v ploščah in razdelilnih omarah;
• visoki stroški za obsežno delo.

Električne sponke so trpežne in zanesljive, potrebujete le izvijač.

Kako izbrati prave sponke za žice

Pred nakupom terminalov za žično povezavo morate raziskati napajalni kabel. Potrebovali boste naslednje informacije:

• razdelek;
• število jeder;
• prevodni material.

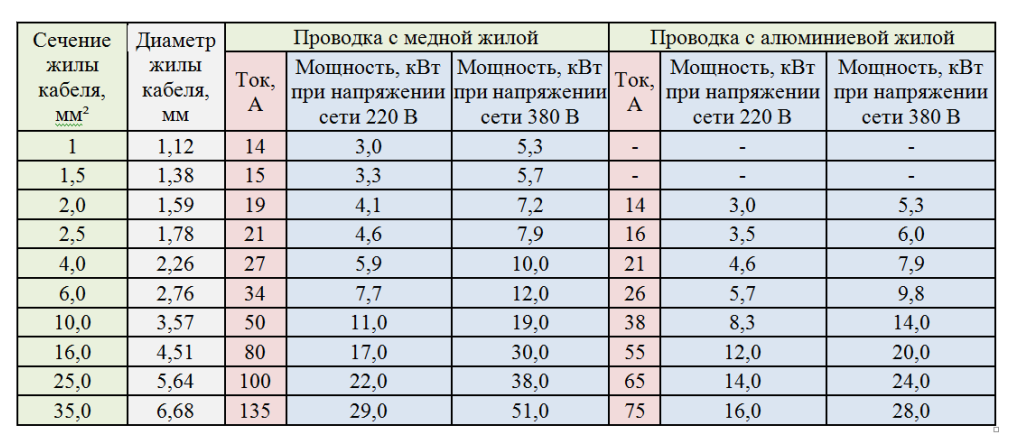

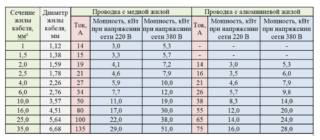

Pomemben kriterij je nazivni tok. To lastnost navaja proizvajalec. Če je premalo, se bo konektor začel segrevati in stopiti. Material ohišja je pomemben. Za gospodinjske aparate, vtičnice in stikala so primerni izdelki iz polipropilena in poliamida. V pogonske avtobuse je priporočljivo vgraditi keramične naprave. Zadnji kriterij je velikost terminala. Biti mora kompakten, da se prilega omejenemu prostoru.

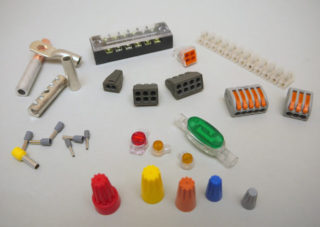

Vrste električnih priključnih blokov

Naprave za preklapljanje ožičenja so izbrane glede na namen. Med številnimi modeli je izbrana najboljša možnost. Obstaja več načinov za pritrditev vodnikov v bloke.

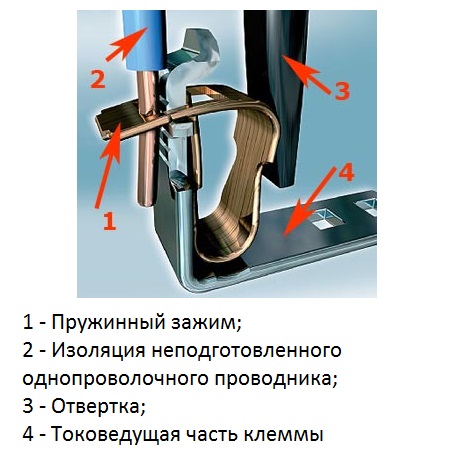

Pomlad

Običajna različica izdelkov vzmetnega tipa so samovpenjalne sponke. So za enkratno in ponovno uporabo. V prvem primeru po pritrditvi žice ni mogoče izvleči brez znatnih poškodb. Pri modelih za večkratno uporabo se sprosti z vzvodom. Prednosti metode:

• namestitev ne zahteva izkušenj ali orodja;
• oluščeni konec žice se po vstavitvi v utor pritrdi z vzmetjo;
• Povezava je zanesljiva in trajna.

Vzmetne bakrene kontaktne plošče varujejo vpletene žice brez poškodb. Kakovost povezave ožičenja ni odvisna od strokovnosti tehnika. Tudi začetnik se zlahka spopade s samozapenjalnim mehanizmom. Vodilni v proizvodnji naprav z avtomatskim kontaktnim vpenjanjem je nemško podjetje WAGO. Pomanjkljivost je visoka cena izdelkov.

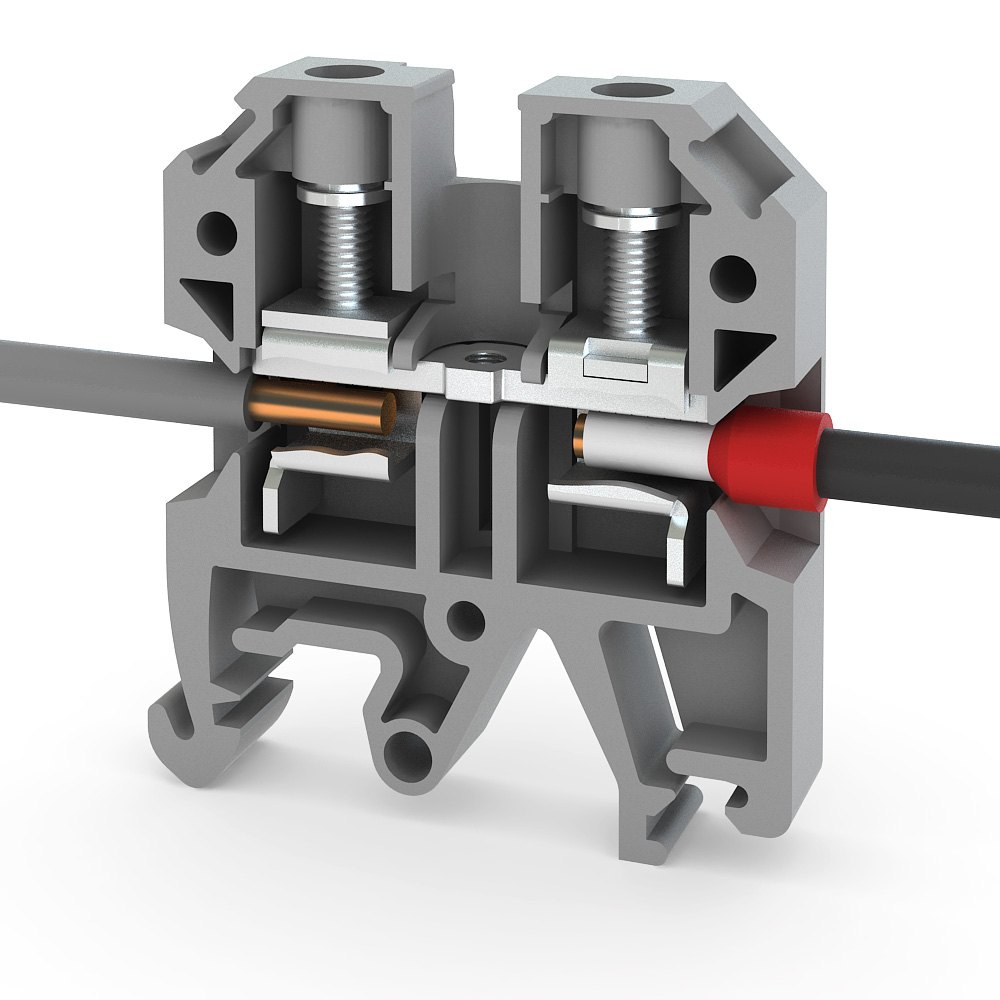

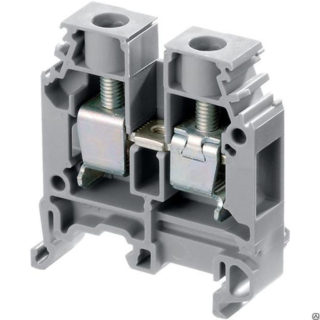

Vijak

Vijačni konektorji držijo žico na blazinici s pritiskom vijaka. Kovinska objemka je nameščena v plastičnem ohišju.Prednosti stikal:

• možnost ponovne uporabe;
• blok je sestavljen iz številnih delov;
• namestitev se izvede z enim izvijačem.

Slabosti vijačnih blazinic:

• občutljivost na vibracije;
• ni priporočljivo za aluminijasti kabel;
• Potrebno je redno vzdrževanje (privijanje vijakov).

Vijačni priključni bloki niso primerni za večžilne žice. Priporoča se za enožilni bakren kabel. Pri privijanju vijakov je potrebna določena količina izkušenj, da se povezave pravilno izvedejo. Znana proizvajalca vijačnih stikal sta Legrand in Wiedmuller.

Vrsta noža

Nožna stikala so nameščena v tokokrogih ozemljitvenega sistema. Priporočljivi so na območjih, kjer se žica zaradi varnostnih zahtev ne reže. Njihova posebnost je, da ni treba odstraniti izolacije s kontakta. Žica se vstavi v priključni blok, kjer poseben nož prereže pletenico in varno pritrdi jedro. Ta vrsta priključka ima svoje prednosti:

• namestitev se pospeši;
• kompaktne dimenzije;
• Za namestitev niso potrebna strokovna znanja.

Nožni priključki se ne uporabljajo za napajalna vezja; najpogosteje se uporabljajo za priključitev avdio opreme.

Sponke na plastičnih blokih

Sponke se uporabljajo za povezavo dveh žic. Imajo različne premere lukenj za prevodno jedro. Naprave vam omogočajo povezovanje kablov z enim ali več žilami, vodniki različnih prerezov. Zasnova blazinic odpravlja oksidacijske procese pri povezovanju žic iz bakra in aluminija. Nekateri modeli so napolnjeni s pasto, ki preprečuje korozijo. Posebna vdolbina v plastiki preprečuje pritisk na jedro pri privijanju vijaka.Prozorno ohišje izdelkov omogoča oceno stanja kontaktov.

Sponke za povezovanje žic

Običajne oblike sponk za stiskanje za ožičenje vključujejo:

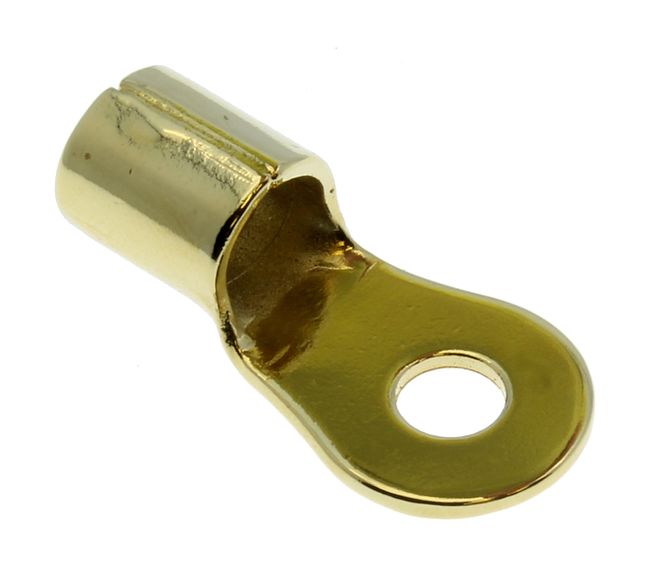

1. Obročaste sponke okrogle oblike odlikuje najbolj zanesljiv stik zaradi velike kontaktne površine. Priporočljivi so za šibkotočna in močnostna omrežja. Izdelki so sestavljeni iz kovinskega obroča in stebla. Sponke so izdelane iz bakra ali aluminija. Velikosti izdelkov so predstavljene v razponu od 3-27 mm.
2. Pin - snemljivi deli, sestavljeni iz dveh delov - vtiča in vtičnice. To so izolirane naprave, katerih barva označuje moč priključnega bloka. Priključni deli so označeni s simboloma "A" in "B".
3. Viličasti tip – viličasti terminali so zasnovani za vijačno montažo. Uporabljajo se v sekundarnih in močnostnih tokokrogih. Materiali za izdelke so aluminij, medenina in različne bakrove zlitine. Strukturno so objemke dvokraki čep, z izolacijo ali brez nje. Primerno za žice s premerom do 6 mm.
4. Nožne žice so običajna možnost za večjedrne žice majhnega prereza. Terminali se uporabljajo za gospodinjske aparate - likalnike, hladilnike. Dizajn izdelkov je seznanjen "oče in mati". Barva izolacije je odvisna od moči, največji parameter je 5 kW.

Uporaba sponk je najpreprostejša in najbolj ekonomična možnost za povezovanje električnih žic.

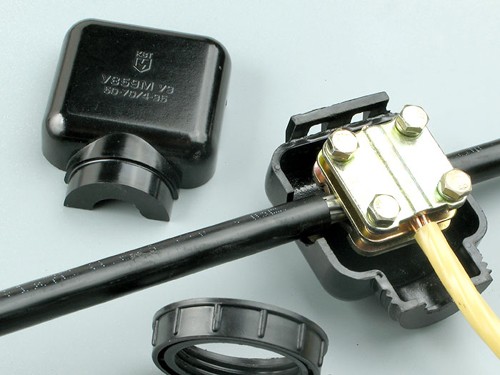

Objemke za orehove veje

Objemka glavne veje brez razdelitve je sestavljena iz plastičnega telesa in kovinskih plošč z vijaki. Matrice imajo utore za kontakte. Pri izbiri modela upoštevajte prečni prerez glavne žice in vej.Ta konektor se lahko uporablja za povezavo aluminijastih in bakrenih žic. Med obema matricama je medeninasta ločilna plošča.

Za razdelilne omarice

Žice vseh priključenih naprav se pripeljejo v razdelilno omarico. Sponke za razvodne omarice so namenjene razvejanju električne napeljave. Njihovo telo je izdelano iz polikarbonata, kontaktna ploščica pa iz bakra. Pritrditev se izvaja z vzmetnim mehanizmom.

Z varovalko

Naprave imajo v svoji zasnovi dodaten element - varovalko. Terminali so predimenzionirani. Vgrajeni so v enosmerna in izmenična omrežja. Področje uporabe – preklapljanje električnih naprav brez vgrajenih varovalk in vgradnja v panel na DIN letev.

Katere sponke je najbolje uporabiti za povezovanje žic?

Preprosta pravila vam bodo pomagala izbrati primerne sponke za priključitev žice:

• Osredotočite se na tehnične parametre priključnih blokov. Glavne značilnosti vključujejo nazivni tok in premer prevodnika. Oznaka se nanese na telo izdelka.
• Če je potrebno povezati vodnike iz različnih kovin, izberite blok s posebnim polnilom. Pasta preprečuje oksidacijske procese pri spajanju aluminija in bakra.
• Izberite izdelke iz materiala, ki ustreza delovnim pogojem.

Pri izbiri konektorjev igra pomembno vlogo kakovost materialov in izdelave, bolje je dati prednost znanim proizvajalcem. Nizkokakovosten kabelski priključni blok iz Kitajske lahko povzroči kratek stik ali požar.

Pregled proizvajalcev elektroinstalacijskih naprav

Požarna varnost je odvisna od kakovosti izdelkov, uporabljenih pri namestitvi ožičenja.Izdelki neznanih podjetij so lahko izdelani iz poceni nadomestkov za medenino in visokokakovostno plastiko. Znani proizvajalci električne opreme ponujajo zanesljive sponke.

ABB

Skupina podjetij ABB je vodilna v proizvodnji električne opreme visokega razreda. Njegova paleta vam omogoča izbiro izdelkov za katero koli vrsto dela. Blagovna znamka ponuja priključne bloke za žice glavnih vrst povezav: vzmetne, vijačne, vtične, sisteme z rezanjem izolacije itd. Prednosti izdelka:

• odlična kakovost;
• raznolikost modelov;
• inovativni razvoj;
• zanesljivost.

Edinstveni izdelki proizvajalca so testni bloki Essailec in priključni bloki ADO System.

WAGO

Izdelki nemškega podjetja WAGO so postali priljubljeni zaradi svoje zanesljivosti in enostavne uporabe. Najbolj priljubljeni so vzmetni samovpenjalni priključni bloki. Z njihovo pomočjo so mehki večžilni in enožilni kabli različnih premerov pritrjeni brez poškodb. Prednosti izdelka:

• odpornost na vibracije;
• hitrost kontaktne povezave;
• stalni tlak odpravlja deformacijo jedra;
• možen je dostop do merilnih instrumentov med popravilom.

Zanesljivost zasnove zagotavljata jeklena vzmet in telo iz poliamida. Podjetje ponuja sponke za snemljive in trajne komunikacije. Primerni so za žice s prečnim prerezom do 4 kvadratne metre. mm.

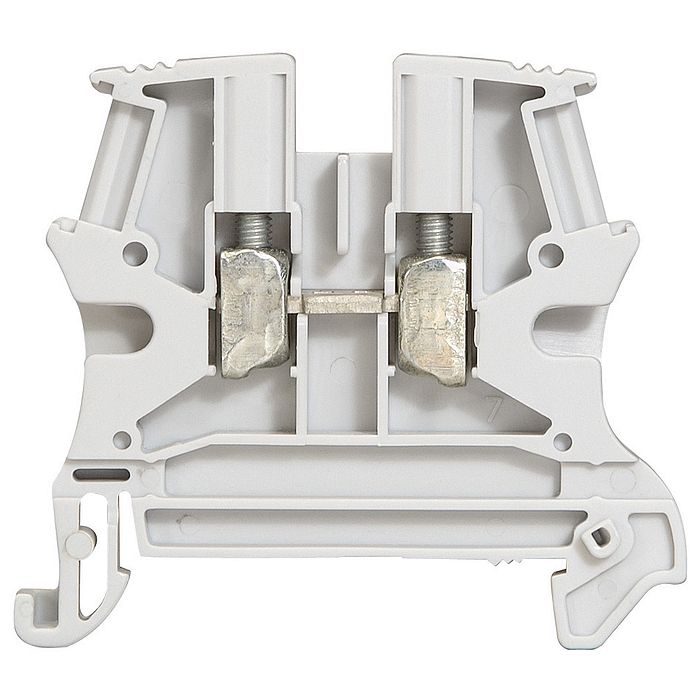

Legrand

Blagovna znamka Legrand si je pridobila spoštovanje in prepoznavnost na trgu električne infrastrukture. Podjetje ponuja priključne bloke z vijačnimi in vzmetnimi sponkami. Prednosti izdelka:

• odpornost na vlečenje žice;
• mehanska trdnost;
• enostavna namestitev;
• različne velikosti.

Kontaktne ploščice naprav so izdelane iz medenine s prevleko iz niklja, kar izboljša prevodnost toka.

Tehnologija povezovanja žic s sponkami

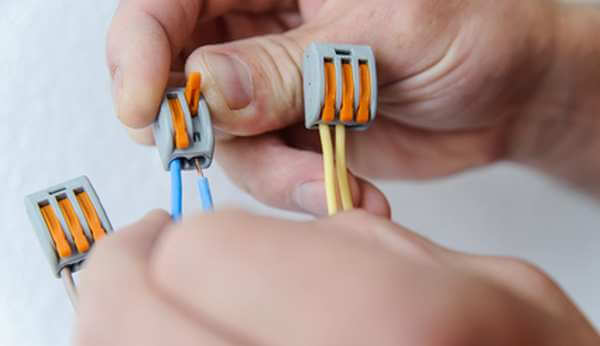

Od pravilnega preklopa žic je odvisno delovanje električnega omrežja in naprav. Nianse povezave so odvisne od vrste priključnih blokov. Pri delu s samovpenjalnimi bloki serije WAGO 2273 je dovolj, da žico odstranite iz izolacije v odseku 10 mm. Delo se izvaja previdno, da ne poškodujete vodnika. Konec kontakta se s silo vstavi v priključno luknjo.

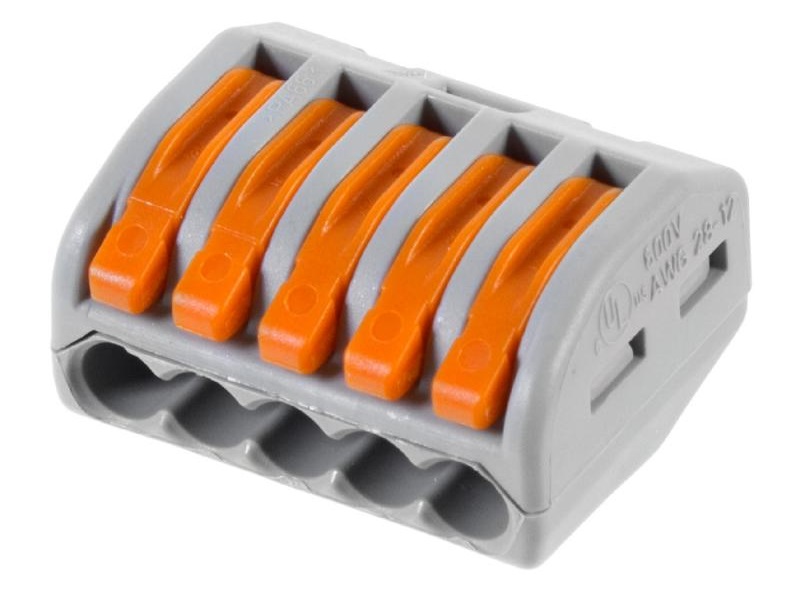

Univerzalni konektorji serije 222 in 221 imajo vzvode za pritrditev vodnika. Najprej so dvignjeni. Po vstavitvi ogoljenega jedra se del spusti. Naprave so za večkratno uporabo in jih je enostavno odklopiti. Sponke kompaktnih žičnih sponk se uporabljajo v razdelilnih omaricah. Postavljeni so na razdalji drug od drugega, da se zmanjša verjetnost segrevanja in kratkega stika.

Bloki serije 224 se uporabljajo pri vgradnji svetlobnih naprav. Sponke za povezovanje žic imajo posebne luknje za enožilne in večjedrne kontakte.

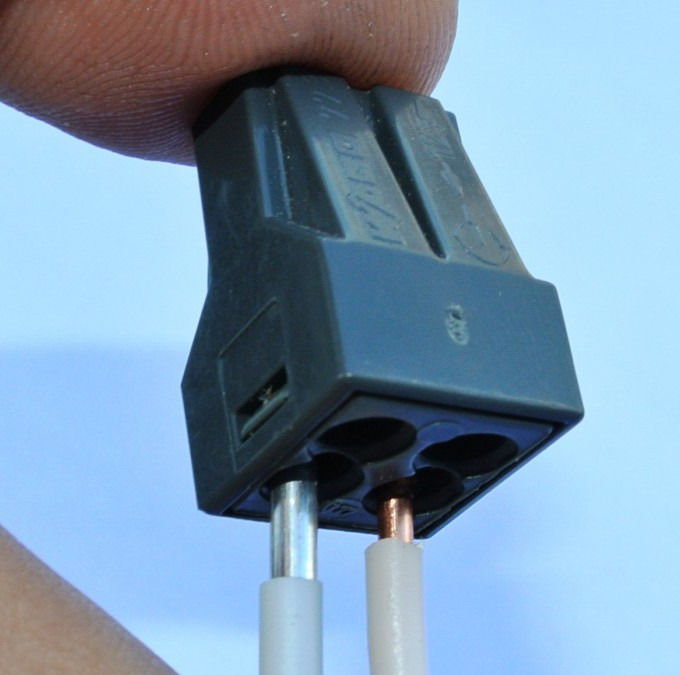

Konektorji WAGO 773 so za enkratno uporabo. Konica brez izolacije se vstavi v luknjo in pritrdi z notranjo objemko. Po potrebi ga odstranite z drsnimi gibi. Preverjanje zanesljivosti pritrditve žice v priključni napravi se izvede z rahlim potegom.
