Kako namestiti električni žični zvonec v stanovanju z lastnimi rokami

Električne zvonce pogosto uporabljajo nepooblaščene osebe, ko morajo vstopiti v domove in druge objekte. Z njihovo pomočjo je mogoče prenašati zvočni signal na znatne razdalje. Za ustvarjanje klica sodobne naprave uporabljajo elektronsko vezje, zgrajeno bodisi na polprevodniških elementih (tranzistorjih) bodisi na sodobnih mikrovezjih.

Naprava in princip delovanja

Električni zvonec je zasnovan izjemno preprosto in je sestavljen iz omejenega števila delov. Njegova zasnova vsebuje naslednje obvezne komponente in komponente:

• klicni gumb, ki se nahaja na vhodnih vratih, običajno pritrjen na stran podboja;
• enota za generiranje signala zvonjenja, ki se nahaja znotraj oskrbovanega objekta: vhod stanovanjske hiše ali stanovanja;
• niz žic, ki se uporablja za povezovanje teh vozlišč in zagotavljanje, da delujejo skupaj.

V sodobnih modelih elektronskih klicev, imenovanih brezžični, se namesto linearnih kablov uporablja radijski kanal, to je, da se klicni signal prenaša po zraku.

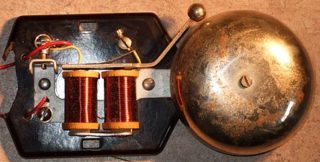

Princip delovanja žičnih zvoncev temelji na aktiviranju elektromehanskega mehanizma oziroma elektronskega vezja, ki se ob pritisku na gumb napaja z 220 V omrežno napetostjo. Pod njegovim vplivom se znotraj aktuatorja pojavijo spremembe, ki povzročijo nastanek klicnega signala. V prvem primeru se aktivira elektromagnetni rele, ki aktivira vibrirajoče kladivo, ki občasno udarja po bronastih skodelicah.

Pri elektronskih modelih se po uporabi napetosti in znižanju na sprejemljivo raven v vezju ustvari elektronski signal, ki se pošlje v akustični pretvornik (zvočnik). Pri napravah za brezžično zvonjenje se popolnoma ponovi isti postopek, le da se krmilni signal prenaša po radijskem kanalu.

Vrste klicev

Na podlagi principa oblikovanja signala zvonjenja ima žični zvonec lahko naslednje izvedbe:

• elektromehanske klicne naprave;
• elektronske klice.

Elektronske naprave imajo lahko regulator glasnosti na sprednji plošči, ki vam omogoča spreminjanje ravni signala, ki vstopa v vgrajeni zvočnik.

Razlike v delovanju elektronskih in elektromehanskih vzorcev se kažejo v različnih mehanizmih za pretvorbo in dovajanje klicnega signala. Poleg tega so elektronski klici glede na način prenosa informacijskega paketa razdeljeni na žične naprave in njihove brezžične analoge (radijsko vodeni modeli). Glede na vrsto signala, ki uporabniku posreduje informacije o klicu, so lahko zvočni ali vizualni (slednja kategorija se nanaša na videorekorderje).Glede na lokacijo so vsi obstoječi modeli električnih klicnih naprav razdeljeni na ulične in notranje klice.

Analiza variant mehanizmov zvoncev in izbirnih kriterijev

Elektromehanski zvonci z udarnim mehanizmom so že zdavnaj zastareli in jih danes najdemo le med upokojenci in na podeželju. Zamenjali so jih elektronski analogi, ki nimajo ene mehanske komponente. Žični elektronski klic v stanovanje je izdelan v obliki vezja, na katerem so nameščeni elementi generatorskega vezja na tranzistorjih, ki lahko predvajajo zvok skozi zvočnik.

Včasih je generator signala zvonjenja sestavljen na podlagi specializiranega "glasbenega" čipa, ki ustvari več melodij. Ti klici so bolj zaželeni od zastarelega elektromehanskega modela, vendar so po enostavni uporabi slabši od radijsko vodenih analogov. Namestitev takšnega izdelka bo zahtevala veliko manj časa, saj v tem primeru ni treba polagati električnih žic. Vse te prednosti pa so povezane z visokimi stroški brezžičnih naprav.

Kaj je pomembno upoštevati pri izbiri

Dober in zanesljiv električni žični zvonec za stanovanje je mogoče izbrati šele po pretehtanju vseh prednosti in slabosti obravnavanih možnosti. Če potrebujete poceni in za uporabo enostavno napravo, je najbolje izbrati navaden električni zvonec z elektronskim vezjem, ki ustvarja več melodij.V situaciji, ko ni želje, da bi se ukvarjali z ožičenjem ali ga je nemogoče namestiti in hkrati vprašanje stroškov ne moti uporabnika, se radijsko vodena naprava šteje za najprimernejšo možnost.

Pri izbiri brezžičnega ali žičnega električnega zvonca za stanovanje je pomembno upoštevati tudi lokacijo klicne tipke: na ulici ali v vhodu. V prvem primeru mora imeti visoko stopnjo zaščite pred destruktivnimi dejavniki, določeno s tehničnim indikatorjem IP (višja je, tem bolje). Označuje stopnjo njegove tesnosti, ki preprečuje prodiranje prahu in vlage v notranjost.

Nabor izdelkov, nameščenih v zaprtih prostorih, lahko vključuje na primer klicno napravo s standardno zasnovo z IP 20-44.

Lastnosti namestitve

Postopek namestitve elementov klicne naprave je odvisen od njegove modifikacije in konfiguracije, ki se upoštevajo za vsako možnost posebej. V vsakem primeru boste morali pred začetkom dela pripraviti naslednje orodje:

• indikatorski izvijač;
• navaden izvijač;
• stranski rezalniki - potrebni za rezanje vodnika na zahtevano dolžino.

Iz materialov, ki jih potrebujete, pripravite miniaturne adapterske bloke z režami za izvijač in dva kosa žice potrebne dolžine.

Namestitev žične naprave

Žični zvonci so nameščeni na delovnem mestu v naslednjem zaporedju:

1. Stanovanje je potrebno izklopiti z izklopom vhodnega odklopnika.
2. Vzame se škatla z elektronskim vezjem, iz katere izhajata dva bela vodnika in obešena na vijake, privijačene v steno.
3. En konec žice je treba z miniaturnim adapterskim blokom povezati z rjavim vodnikom, ki se napaja iz faznega priključka vhodne plošče ali razdelilne omarice.
4. Drugi konec z istim blokom je povezan z dolgim ​​kosom žice, položenim vzdolž stene do klicnega gumba in priključen na enega od njegovih sponk.
5. Po tem se od drugega kontakta tipke isti vodnik položi poleg prvega do ničelnega priključka razdelilne omarice ali stikalne plošče.

Na zadnji stopnji dela ostane le še vklop uvodnega stroja in preverjanje funkcionalnosti klica

Pri preverjanju signalne verige morate ravnati previdno in se nenehno spominjati, da je eden od njegovih sponk pod napetostjo 220 voltov, ko gumb ni pritisnjen. Njegovo odsotnost ali prisotnost lahko preverite s predhodno pripravljenim indikatorskim izvijačem.

Brezžična naprava

V primeru brezžične naprave so koraki namestitve videti takole:

1. Na izbranem mestu v stanovanju je na steno nameščena škatla s sprejemnikom, ki se napaja iz baterije, ki je predhodno nameščena vanjo.
2. Na podboju vhodnih vrat je pritrjen oddajnik signala, ki je zasnovan v obliki plošče z gumbom, kar zahteva tudi vgrajeno baterijo.
3. Za preizkus klicne naprave pritisnite klicni gumb in poslušajte zvočni signal.
4. Če obstaja nadzor glasnosti, se morate prepričati, da deluje pravilno.

Če se sprejemna naprava napaja iz električnega omrežja, priključite njene priključke v skladu z barvno oznako: rdečo ali rjavo žico na fazni kontakt v razdelilni omarici, modro žico pa na nevtralni priključek.

Če sprejemnik iz nekega razloga ne deluje, morate ponovno zamenjati baterije, v primeru, da je slab kontakt na mestu, kjer so priključene.

Pri priklopu baterijskega brezžičnega zvonca vam ni treba izklopiti elektrike, saj ni v uporabi.

Sheme povezav in koristni nasveti

Ena od možnosti za povezavo zvonca vključuje uporabo dveh gumbov, ki se nahajata na določeni razdalji drug od drugega. To se običajno izvaja v zasebnih hišah, kjer je vhod v dom iz več razlogov na različnih mestih. Električni žični stanovanjski zvonec z dvema gumboma je nameščen po bolj zapleteni shemi. Da se ob vsakem pritisku sproži isti aktuator, so klicna vezja povezana vzporedno.

Obstajajo klicne sheme, v katerih je na aktuatorski plošči zagotovljena osvetlitev ozadja, ki podvaja klic za ljudi s slabim sluhom. Da bi zmanjšali tveganje električnega udara, je v sodobne elektronske modele vgrajen transformator, na katerega se napaja 220 voltov. Iz njegovega izhoda se na napajalni vod klicne tipke napaja varna napetost (12-36 voltov).

Pri namestitvi klicne naprave je priporočljivo upoštevati naslednja pravila:

• vodniki so nameščeni čim bolj skrito, kar odpravlja možnost nenamerne poškodbe izolacije in poškodbe osebe z napetostjo 220 voltov;
• telo zvonca z nastavitvijo klica je nameščeno na steno v višini oči;
• pri izbiri lokacije zanj se upoštevajo značilnosti določenega objekta, vključno s prisotnostjo bližnje stikalne plošče.

Pri izbiri brezžičnega klica je pomembno, da ne pozabite nenehno spremljati stanja baterij, ki se sčasoma izpraznijo.
