Kako namestiti stikalo na dotik z lastnimi rokami

Priključitev stikala na dotik je potrebna za povečanje udobja in podaljšanje življenjske dobe svetlobnih naprav. To je visokotehnološka naprava, namenjena nadzoru osvetlitve. Če se z mehanizmom seznanite, ga lahko namestite sami.

Naprava za stikalo na dotik

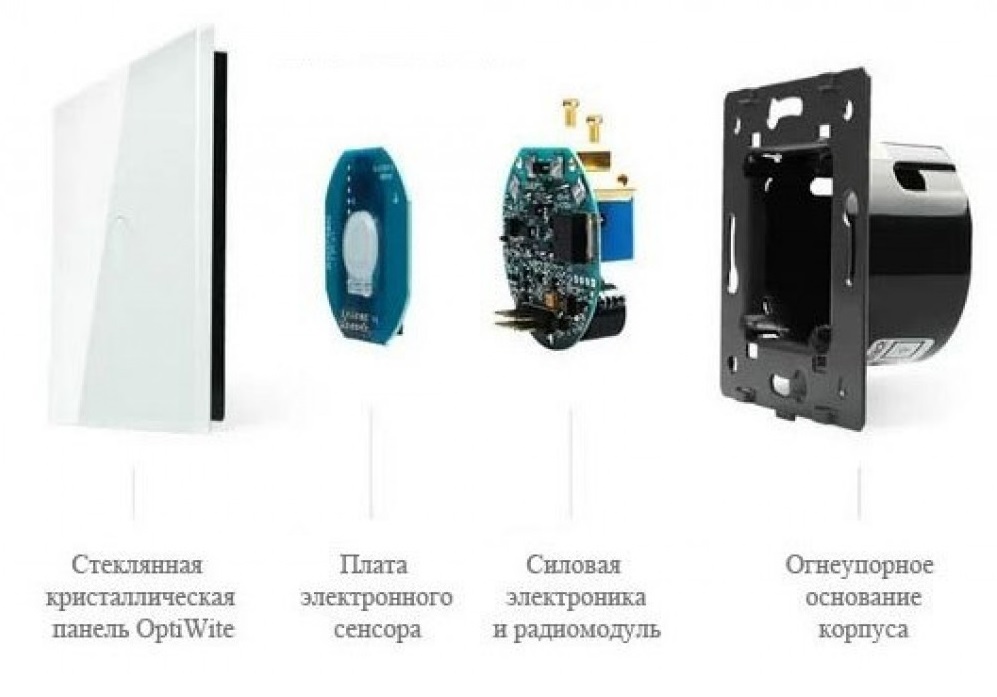

Stikala na dotik so senzorji, ki se odzivajo na dotik. Naprava vsebuje:

• Zelo občutljiv element, ki reagira na približevanje človeškega telesa in njegov dotik senzorju.
• Signalni ojačevalnik, sestavljen iz polprevodnikov in mikrovezij.
• Stikalna naprava v obliki releja ali tiristorja. Naprave, ki uporabljajo slednje, so bolj zanesljive, saj ni nobenega kontaktnega dela, ki bi sčasoma zgorel in oksidiral.

Lahko delujejo pri kateri koli vrsti razsvetljave. Toda včasih boste morda opazili, da lučke LED z nizko porabo energije utripajo, ko je naprava na dotik izklopljena.

Kako naprava deluje

Po rahlem dotiku plošče se ustvari signal, ki se pretvori in povzroči vklop releja.

Z vgrajenimi univerzalnimi napravami na dotik je opremljen sistem pametnega doma.Uporabljajo se za krmiljenje delovanja kurilnih naprav, odpiranje in zapiranje okenskih polk ter za druge namene.

Načelo delovanja naprave temelji na regulaciji toka s pomočjo mikrovezja, medtem ko običajna stikala uporabljajo standardne drsne kontakte. Ta plošča preprečuje kratke stike. S tem se podaljša življenjska doba sijalk in življenjska doba stikala.

Gospodinjski modeli elektronskih naprav se uporabljajo v omrežju z napetostjo 220 V. Nanje so priključene svetilke, ki nadzorujejo in uravnavajo osvetlitev ozadja ali glavno osvetlitev.

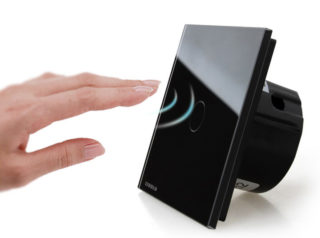

Glavna prednost takih stikal je enostavnost upravljanja. Od navadnih se razlikujejo po posebnem senzorju, ki beleži toploto rok. Odziva se na dotik ali zvočni signal.

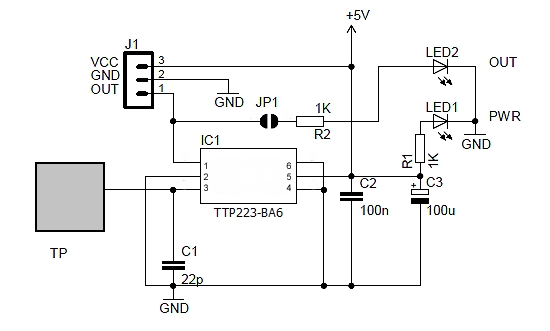

Ker senzor na dotik ne more samostojno reproducirati signalov, ki zadostujejo za neposredno nastavitev svetlobne opreme, so v napravah nameščene ojačevalne naprave, na primer tranzistorji ali drugi elementi.

Shema povezave

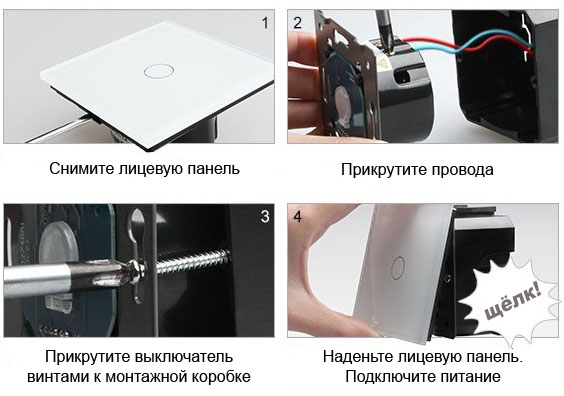

Namestitev stikala na dotik je tako enostavna kot namestitev navadnega vgradnega ali nadometnega mehanskega. Postopek je sestavljen iz naslednjih korakov:

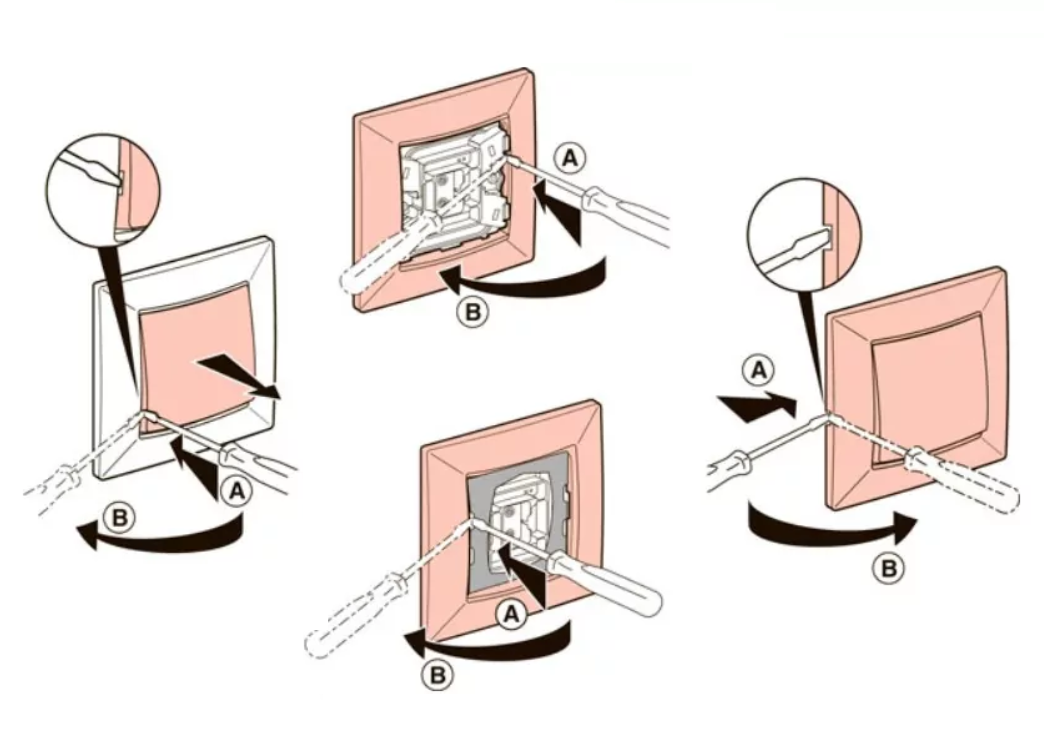

1. Odstranite stekleno ploščo. To je priročno narediti s tankim izvijačem.

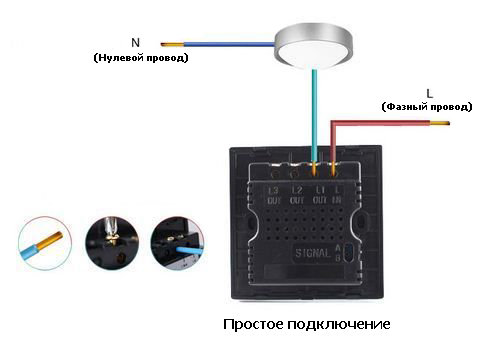

2. Priključite namestitvene žice v skladu s shemo, prikazano na podatkovnem listu naprave.
3. Povežite ploščo s kontakti na dotik.
4. Povežite ploščo z oznakami gumbov.

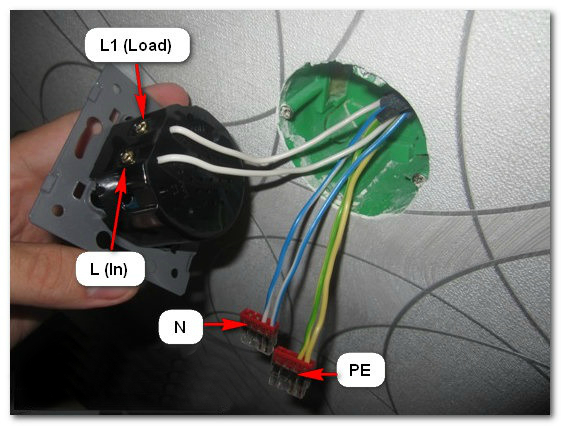

Nekateri proizvajalci imajo prehodna stikala za 220V. Imajo možnost nadzora razsvetljave z več lokacij. Eden bo glavni, ostali pa bodo pomožni. Prvi je opremljen s tremi terminali. Na njih so povezani fazni, ničelni in krmilni vodnik.Označeni so kot L-faza, N-nič, Com-kontrolna žica.

Za mnoge so kitajska in evropska stikala na dotik neprijetna zaradi majhne površine plošče, za popravilo signala pa se morate dotakniti označenega mesta. Če želite, lahko povečate območje posrednega stika:

1. Vzemite žico in jo spajkajte na točko, kjer je signal poslan iz senzorja na senzorsko ploščo.
2. Priključeno žico položite po obodu naprave.

Zahvaljujoč temu okvirju se bo senzor sprožil, ko se dotaknete sprednje plošče.

Če sami izboljšate stikalo, bo garancija proizvajalca razveljavljena.

Popravilo stikala na dotik

Naprava deluje z zapiranjem in odpiranjem kontaktov električnega tokokroga. Stikalo lahko odpove zaradi:

• Obraba kontaktne skupine.
• Uničenje trupa.
• Uničenje terminala in mesta, kjer so žice pritrjene.
• Taljenje celotne naprave.

Pred odpravljanjem težav morate prekiniti dobavo električne energije tako, da izklopite stikalo na vhodni plošči. To vas bo zaščitilo pred električnim udarom. Preden popravite stikalo, morate v svetilko namestiti eno žarnico, da preverite delovanje vezja.

Postopek je sestavljen iz naslednjih korakov:

1. Odstranite zgornjo ploščo.
2. Odstranite okrasno oblogo, če obstaja.
3. Z indikatorjem preverite, ali je na napravi napetost.
4. Odvijte notranje pritrdilne elemente.
5. Odklopite žice iz ohišja stikala.
6. Postavite varovalke na gole žice ali naredite izolacijo s posebnim trakom.

Razstavljene elemente je treba podrobno pregledati, da ugotovimo deformacije, sledi slabih stikov in druge vzroke za okvaro.

Najpogosteje naprava odpove zaradi ožganih kontaktov. Lahko jih preprosto očistite z majhnim koščkom brusnega papirja. Prav tako morate preveriti delovanje pritrdilnega vijaka, saj pogosto pride do okvare zaradi dobrega vpenjanja žic. Če je celovitost plošče ogrožena, to pomeni, da se je stikalo dokončno pokvarilo in ga je treba zamenjati.

Previdno sestavite stikalo in se prepričajte, da je vsaka žica pravilno priključena. Po tem se preveri delovanje naprave.

Stikalo za luči na dotik deluje samodejno

Pogosto se zgodi, da stikala na dotik delujejo brez pritiska. V tem primeru morate skrbno pregledati napravo. Morda je razlog v kratkih stikih.

Če je sama sledilna ploščica poškodovana, morate poiskati pomoč strokovnjakov. Če težave ne bodo odpravili, boste morali napravo zamenjati z novo.

Pri delu s stikali na dotik morate upoštevati številne varnostne ukrepe:

• Naprave morajo biti priključene na omrežje tako, da se izvaja fazno preklapljanje in ne nič.
• Če napajalnik deluje z ozemljitveno žico, mora biti priključen na ustrezne kontakte.
• Če je bila med namestitvijo stikala uporabljena žica z veliko jedri, je treba konce zavihati in pokositrati. V nasprotnem primeru bo stik prekinjen in povezava se bo pregrela.

Pomembno je, da se obremenitev ujema s parametri stikala.

Priporočila za izbiro

Če želite izbrati ustrezen model stikala, morate ugotoviti, ali ima dodatne funkcije:

1. Število žarnic. Lahko so do tri.
2. Intenzivnost delovanja naprave. Nekatera stikala imajo zatemnitev, ki spremeni količino toka, ki se dovaja žarnicam.

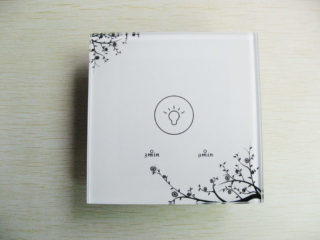

3. Razpoložljivost vgrajenega časovnika. V prehodnih modelih lahko nastavite čas zaustavitve. Ko se sproži, lučka ugasne. Ta možnost je idealna za koridor in pristanek.
4. Način nadzora stikala. Kupec se osredotoči na to lastnost na podlagi lastnih preferenc. Obstajajo naprave, ki delujejo z daljinskim upravljalnikom, dotikom ali zvokom.

Po preučevanju dodatne funkcionalnosti morate izbrati proizvajalca. Cenovno ugodnejši kitajski modeli, vendar če kupite preveč poceni možnosti, lahko na koncu dobite analog nizke kakovosti. Zato je bolje, da ne varčujete s takšnimi napravami in plačate enkrat za napravo, ki bo trajala dolgo brez okvar.

Stikala na dotik so sodobne naprave za nadzor osvetlitve. Način njihove namestitve se ne razlikuje od običajnih mehanskih naprav. Glavna stvar je upoštevati previdnostne ukrepe. Najpogosteje pride do okvar zaradi kratkih stikov. Oseba, ki nima diplome električarja, se lahko spopade s to težavo.
