Tripolna vtičnica se uporablja za razširitev možnosti priključitve električnih naprav v stanovanjskih prostorih. S pomočjo razvejalne naprave je možno povečati število istočasno vklopljenih bremen na 3. Samostojna namestitev je možna šele po seznanitvi z zasnovo in obstoječo klasifikacijo izdelkov tega razreda.

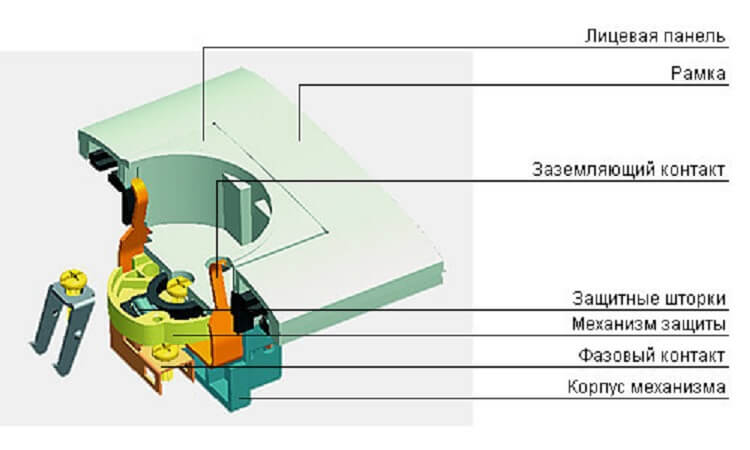

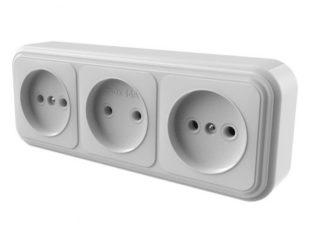

Tripolna zasnova vtičnice
Industrijski izdelki s tremi vtikači so iskan izdelek, po katerem je med prebivalstvom veliko povpraševanje. Glavni elementi oblikovanja so:
- Telo je tradicionalno izdelano iz trpežnih in odpornih plastičnih materialov.
- Zadnji pokrov je izdelan iz enake plastike, ki zagotavlja zanesljivo zaščito notranjih prostorov pred naključnimi stiki, pa tudi pred prahom, umazanijo in vlago.
- Trije nizi linearnih bakrenih vodil, ki se uporabljajo kot povezovalni in razdelilni vodniki (fazni, ničelni in ozemljitveni).

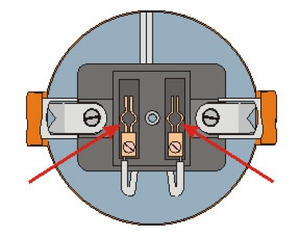

Kontakti vtičnice
Pokrov vtičnice je pritrjen na ohišje z več pari zanesljivih vijačnih sponk, primernih za križni izvijač.Po odstranitvi se odpre dostop do vseh notranjih komponent izdelka, kar vam omogoča neposredno povezavo z obstoječim električnim omrežjem. Najpomembneje je razumeti delovne zbiralke, na katere so priključene fazne in ničelne žice, ter sponke za priključitev zaščitnega ozemljitvenega vodnika.
Lastnosti in razvrstitev eno- in dvopolnih izdelkov
Preden razumete značilnosti namestitve tripolne vtičnice, je priporočljivo, da se seznanite s klasifikacijo enostavnejših analogov, ki imajo samo eno ali dve vtičnici.
Znani vzorci eno- in dvopolnih vtičnic se razlikujejo po naslednjih značilnostih:
- Električno vezje, ki se uporablja za ožičenje zbiralke.
- Oblikovalske značilnosti izvedbe.
- Stopnja zaščite pred vlago in prahom (IP).
V skladu s prvim znakom so razdeljeni na dvopolne vtičnice z ozemljitvenim kontaktom (z dodatnim vodilom) in 2-polne vzorce. Prvi so nameščeni v tokokrogih s 3-žilnim omrežnim kabelskim ožičenjem, drugi pa samo v dvožilnih linijah, v katerih prisotnost tretjega jedra ni predvidena zaradi značilnosti kabelskega vhoda. To vrsto ožičenja najpogosteje najdemo v starih stanovanjskih zgradbah, kjer ima vhodni kabel samo dva vodnika (fazni in ničelni).
Glede na oblikovne značilnosti so vsi izdelki tega razreda razdeljeni na vtičnice, ki so odprto nameščene na stenah stanovanja, in na module vtičnic, nameščene v posebnih nišah. Primerni so za ustrezno vrsto napeljave električnih kablov (zunanje in skrite).Glede na stopnjo zaščite so vsi ti izdelki razdeljeni v več skupin, od katerih vsaka ustreza določeni stopnji tesnosti ohišja.
Pri izbiri tega indikatorja se morate odločiti, na katerem mestu v stanovanju ali zasebni hiši nameravate uporabiti kupljeni model. Če je namenjen za vgradnjo v prostore z visoko stopnjo vlažnosti (v kopalnicah, tuših ali v kuhinji), je treba izbrati vtičnico z visoko stopnjo zaščite, vsaj IP55. Podoben pristop k izbiri izdelka bo potreben pri namestitvi v prostore z visoko stopnjo prahu (na podstrešju ali v kleti zasebne hiše).

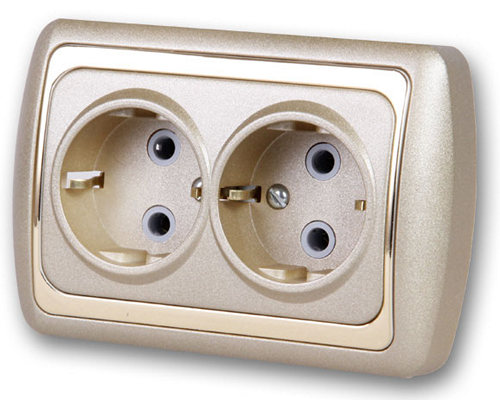

Moderna dvopolna vtičnica v zunanji izvedbi je lahko opremljena s posebnim zaščitnim pokrovom in LED osvetlitvijo. Primeri dražjih in "naprednih" modelov imajo včasih vgrajen časovnik za zaustavitev. Za skrito ožičenje so nameščeni izdelki vgradnega tipa. Postavljeni so v plastično montažno škatlo, napajalne žice pa so tesno zazidane v stene.
Samonamestitev
Preden sami namestite katero koli vrsto vtičnic, se morate seznaniti z osnovnimi tehnikami njihove namestitve, ki ustrezajo dvema možnostma polaganja napajalnih žic.
Zunanja metoda

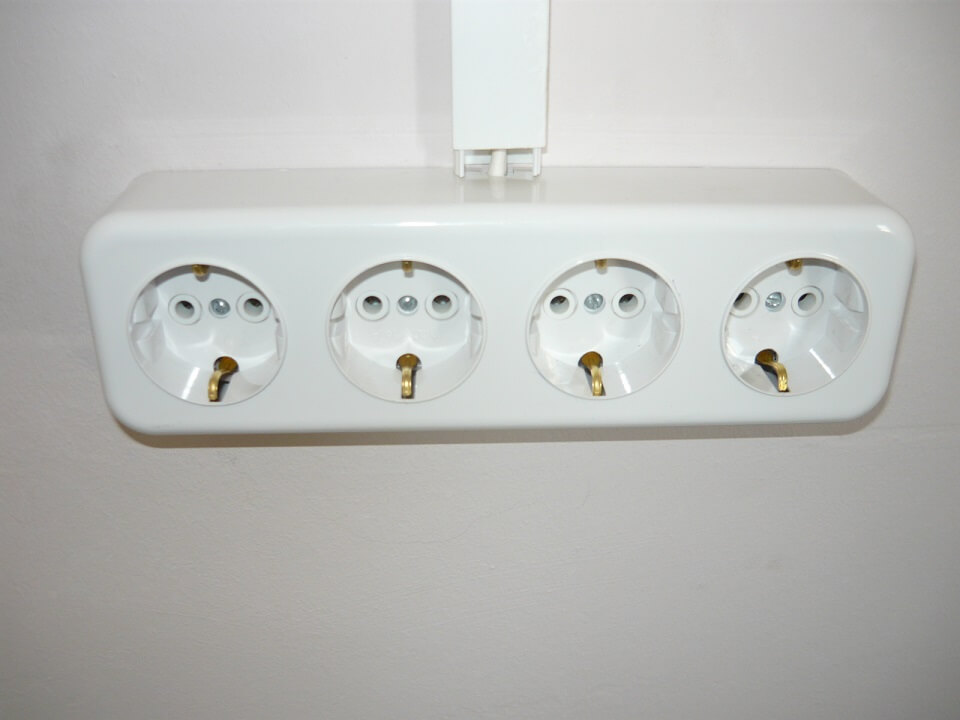

Tripolna vtičnica, namenjena za zunanjo montažo, se montira neposredno na steno prostora ali na posebno vtičnico, nameščeno na stensko površino. Priključne žice se pripeljejo do njega vzdolž iste ravnine in položijo v plastični kabelski kanal, s katerega se najprej odstrani zaščitni pokrov.Po polaganju snopa vodnikov vanj se slednji pripeljejo do ohišja vtičnice in povežejo z ustreznimi kontakti.

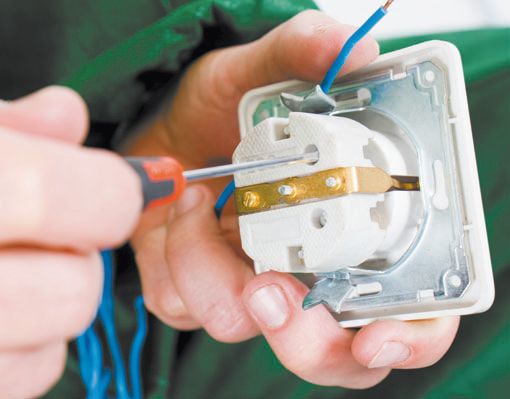

Za priključitev žic na sponke (konektorje) je treba pokrov vtičnice odstraniti iz ohišja. Po končanih namestitvenih operacijah je izdelek popolnoma sestavljen, pokrovi kabelskih kanalov se vrnejo na svoje mesto.
Vgradna možnost
Pri vgradnji podometne vtičnice se zanjo pripravi niša v steni, katere oblika ustreza obrisom namestitvene doze. Za izbiro materiala za stene boste potrebovali posebno orodje, imenovano stenski rezkar. Če takšne naprave ni na voljo v gospodinjstvu, lahko za rezanje utorov uporabite običajen brusilnik.
Na območju vgradnje vzdolž vzdolžne osi se v steno izreže več utorov, ki se poravnajo z dletom v obliki pravokotnika želene velikosti. Naknadne operacije:
- V izdelano vzdolžno nišo je vzidana vgradna škatla.
- Napajalne žice, položene v utore, so priključene na vtičnico z odstranjenim zadnjim pokrovom.
- V končni fazi dela se pokrov vrne na svoje mesto in pritrdi v montažno škatlo z distančnimi vijaki.
Nato ostane le obzidati odseke sten z napajalnimi žicami in vtičnico od zunaj pokriti z okrasno ploščo.
Izbira pravega izdelka
Pri izbiri primernega vzorca boste morali natančno prebrati tehnične lastnosti vtičnic, ki so na voljo v trgovini. V tem primeru je treba izhajati iz naslednjih kazalnikov:
- glavne dimenzije: dolžina, širina in globina;
- število polov: ena, dve ali tri;
- način namestitve: odprte ali vgradne možnosti;
- prisotnost ozemljitvenega kontakta in dodatne opreme: LED indikator napajanja, na primer;
- način pritrditve napajalnih žic: spajkanje ali s pritrdilnim vijakom.
Model je izbran ob upoštevanju tehničnih parametrov, ki v celoti ustrezajo potrebam uporabnika.
