Avtomatski odklopniki zagotavljajo zaščito porabnikov, priključenih na omrežje, v primeru kratkega stika in drugih izrednih razmer. Izklopna zmogljivost (CB) odklopnika je najpomembnejši parameter, ki določa ohranjanje funkcionalnosti pri povečanih tokovnih obremenitvah. Ustrezno vrednost je treba upoštevati pri izbiri komponent elektroenergetskega sistema.
Kakšna je izklopna zmogljivost odklopnika

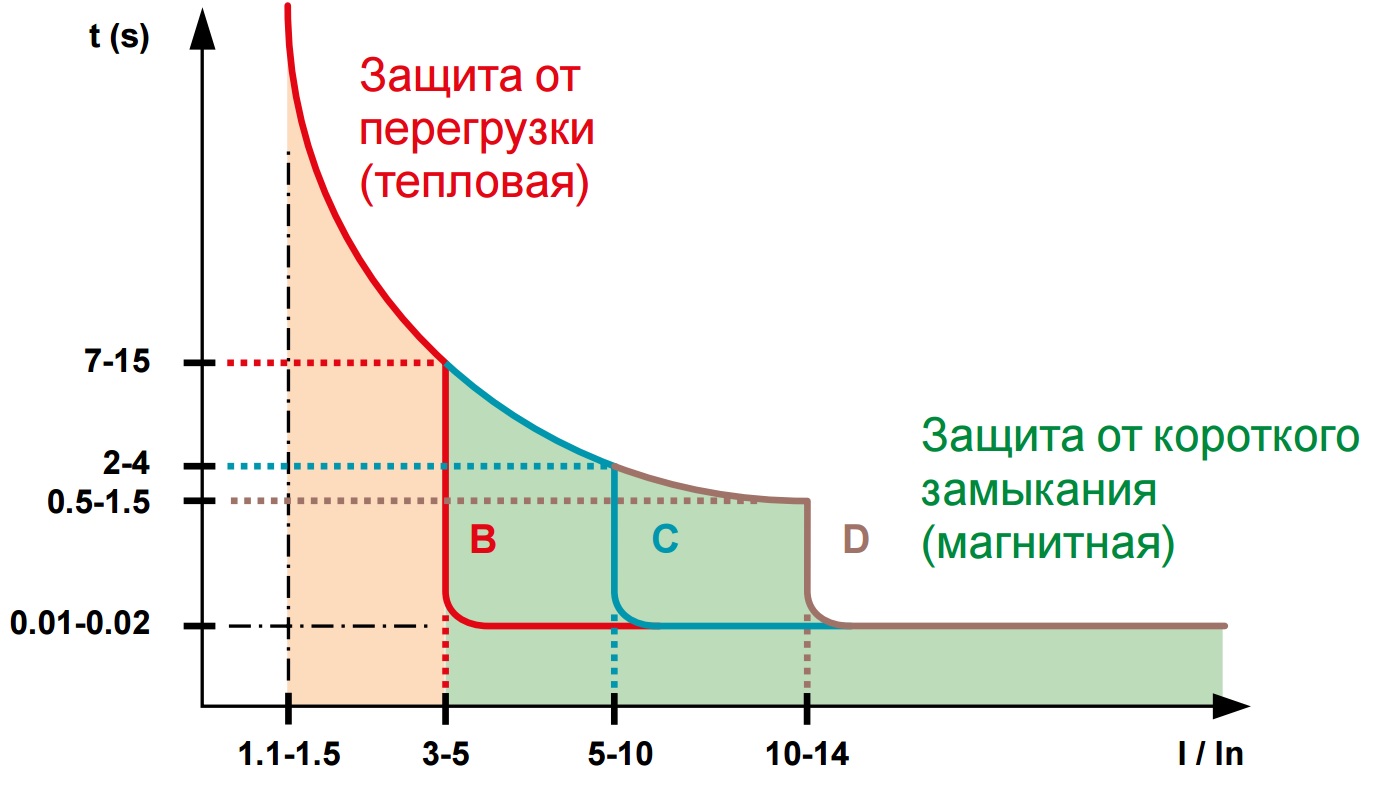

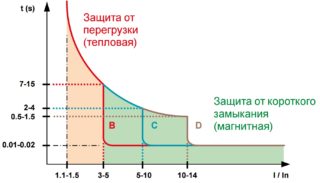

Stroj je nameščen v napajalnem krogu. Če se poraba električne energije prekomerno poveča, se bimetalni element segreje. Pri določeni temperaturni stopnji znatna sprememba njegove oblike prekine stik vodnika.
Druga zaščitna naprava prekine tokokrog, ko pride do močnega toka. Poleg kratkega stika je podobna reakcija posledica priključitve preveč močne reaktivne obremenitve, na primer varilnega stroja. V nevarni situaciji elektromagnetna tuljava premakne delovni mehanizem stikala.
Izklopna zmogljivost odklopnika je zapleten parameter. Označuje zagotovljeno delovanje osnovnih funkcij opreme v primeru izrednih razmer.
Kateri OS izbrati za stroj

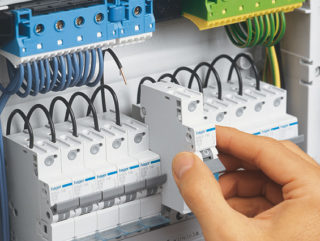

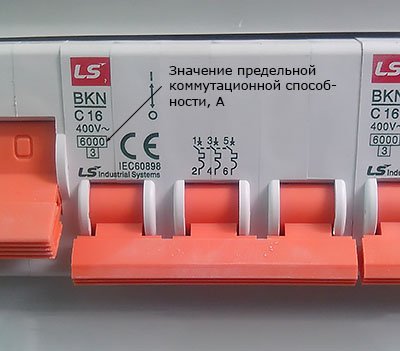

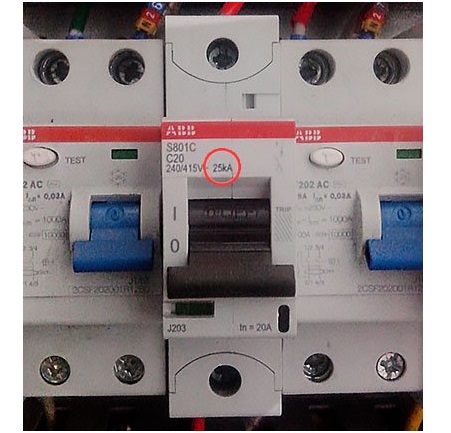

Vrednost tega parametra je označena s posebno barvno oznako in številko (kA) na dnu sprednje plošče. V prejšnjem stoletju je razmeroma majhna poraba električne energije v domačih gospodinjstvih pomenila možnost uporabe zaščitnih naprav 3,5 kA ali manj. Vendar pa danes izkušeni strokovnjaki priporočajo izbiro strojev na naslednji način:
- 4,5 kA – ločene skupine potrošnikov;
- 6 kA – vhod stanovanjskega napajanja;
- 10 kA – odvodni vodi stanovanjske hiše.
Popravki se izvedejo ob upoštevanju značilnosti določenega projekta. Povečana prekinitvena zmogljivost odklopnika (AB) je uporabna na kratki razdalji do lokalne transformatorske postaje in industrijskih podjetij.
Nazivna prekinitvena zmogljivost AB
Normalizirajo trenutno vrednost, pri kateri bo stroj prekinil tokokrog in ohranil zadostno funkcionalnost za izvajanje podobnih dejanj v običajnem načinu. Poudariti je treba, da tematski standardi predvidevajo periodično komponento toka kratkega stika. Za različne skupine naprav glede na predvideni namen se uporabljajo naslednje oznake prekinitvene moči odklopnika:
- industrijski stroji – Icu (meja);
- gospodinjski modeli – Icn (operativni).
Nazivna izklopna zmogljivost odklopnika je osnovni parameter, ki določa zanesljivost zaščitne naprave. Tehnološki pregledi med proizvodnimi in certifikacijskimi preskusi se izvajajo ob upoštevanju stopnje prekinitve napajalnega tokokroga v ustreznih kategorijah:
- A – takoj;
- B – z nastavljenim zamikom.
Testi se izvajajo po standardnem programu:
- simulirajte kratek stik, ki mu sledi izklop stroja;
- preverite funkcionalnost;
- ponovite postopek za različne vrednosti cos ϕ.
Na zadnji stopnji se pojasni skladnost osnovnih tehničnih parametrov s podatki o potnem listu proizvajalca.
Poleg varnosti izolacije se spremlja zanesljivost in hitrost ločevanja kontaktnih skupin ter odsotnost mehanskih poškodb.
Največja preklopna zmogljivost odklopnika
Trenutni standardi določajo postopek za izvajanje posebnih preskusov. Še posebej preverijo delovanje po več kratkih stikih. Treba je razumeti, da ko vektorji toka in napetosti sovpadajo, se vezje prekine pri nižjem energijskem potencialu. V nasprotnem primeru (cos ϕ = 0) se tveganje za poškodbe opreme poveča. Če je cos ϕ = 0,5, je priporočljivo izbrati največjo preklopno moč odklopnika z Icu v območju 6-10 kA.
Delujoč največji OS
Verjetnost najbolj neugodne situacije je izjemno majhna.Običajno, ko pride do izrednih razmer, so tokovi kratkega stika bistveno manjši od največje izklopne zmogljivosti odklopnika (Icu). To pojasnjuje dolgo življenjsko dobo zaščitnih naprav v realnih pogojih delovanja.
Ne moremo pa izključiti možnosti ponovnega kratkega stika v kratkem času po vklopu. Za povečanje meje zanesljivosti je v industrijskih modelih normaliziran dodatni parameter Ics. Ustrezna vrednost je navedena v spremni dokumentaciji izdelka kot % Icu glede na standardno gradacijo:
- 25;
- 50;
- 75;
- 100.
Standardni testi preverjajo ohranitev preklopnih sposobnosti odklopnika po 3 ciklih s prekinitvijo tokokroga po kratkem stiku. Po končanem postopku se pojasni skladnost hitrosti izklopa in drugih tehničnih parametrov s podatki o potnem listu proizvajalca.
Za visokokakovosten stroj znane blagovne znamke boste morali plačati več. Vendar so takšni izdelki ustvarjeni po pravilu enakosti Icu in Ics (100%).
Z dodatnimi testi se ugotovi dejanska vrednost maksimalnega toka (peak level) - Icm. V tem primeru je poleg amplitude signala pomembna hitrost spreminjanja energijskih parametrov. V formulah za izračun je uporabljen ustrezen korekcijski faktor, ki je odvisen od cos ϕ.
Lastnosti AV-jev, ki definirajo OS

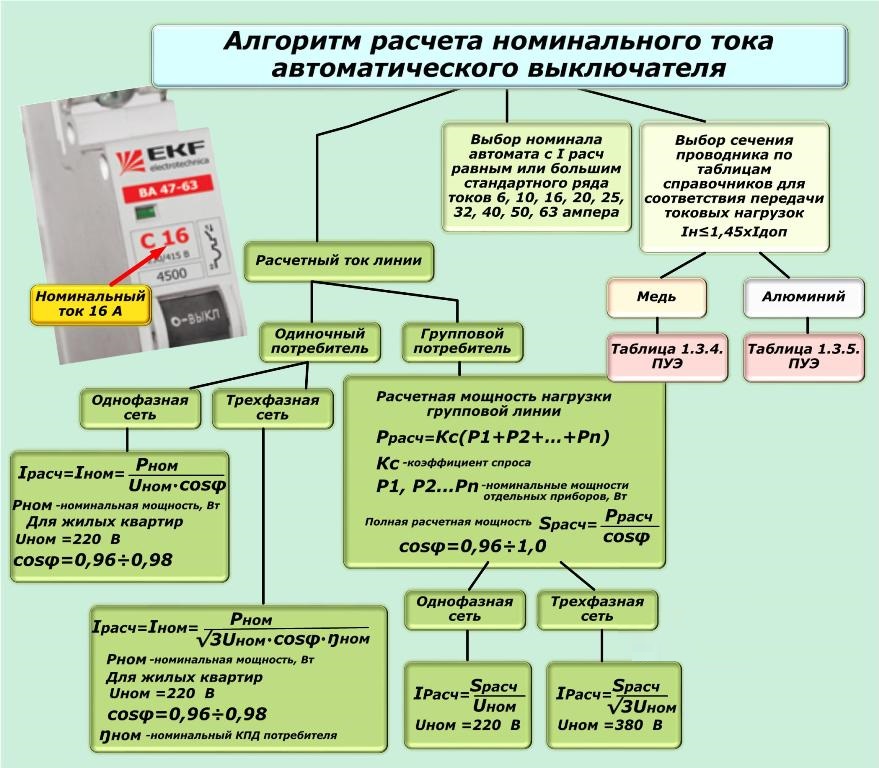

Študija trenutne tržne ponudbe potrjuje opazno povečanje stroškov, ko se poveča prekinitvena zmogljivost stroja. Kateri model izbrati, bo jasno po celoviti oceni projekta.
Naprava, zasnovana za nižjo oceno, ne bo opravljala svojih funkcij. V najslabšem primeru, tudi če je ohišje uničeno, bo električni stik ostal. Razvoj izrednih razmer povzroča dodatne okvare in stroške.

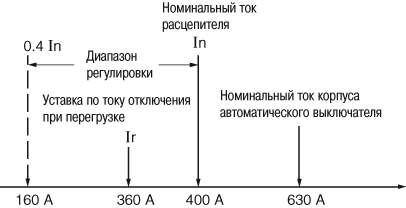

Značilnosti oblikovanja
V praksi se uporablja definicija "končnega preklopnega upora". Ta indikator se uporablja za določanje odpornosti stroja na največje obremenitve. Če je naveden enkratni PKS, bo zaščita delovala samo enkrat. Z nadgradnjo funkcionalnih blokov podaljšajo življenjsko dobo opreme. Zlasti izboljšajo odvajanje toplote, da ohranijo celovitost strukture v načinu kratkega stika in zmanjšajo negativen vpliv na kontaktne skupine.
Priporočljivo je, da bodite pozorni na oblikovne značilnosti, ki poenostavljajo namestitev in pregled. Nekateri modeli imajo posebne luknje za hiter vizualni pregled. Upoštevajte bližino transformatorjev in drugih možnih virov nevarnih napetostnih sunkov. Največja izklopna zmogljivost odklopnika je izbrana z rezervo.
Priključena bremena se preverjajo v načinih največje porabe.
