Pri uporabi LED traku v zaprtih prostorih je pomembno, da je njegovo delovanje stabilno, trajno in nima negativnega vpliva na vid ljudi. Pravilno delovanje takšnih svetlobnih naprav zagotavlja napajanje za LED trak, ki je izbrano v skladu z določenimi izračuni. Pravilno izbran pretvornik bo zaščitil LED diode pred napetostnimi sunki in prezgodnjo izgubo kakovosti svetlobe.

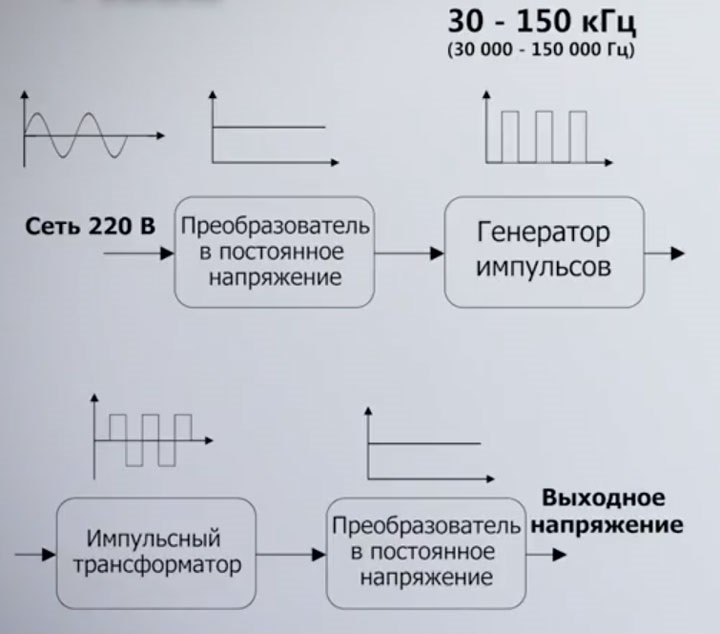

Načelo delovanja stikalnega napajalnika
Za LED trakove se daleč najpogosteje uporablja stikalni napajalnik. Načelo njegovega delovanja je preoblikovanje trajanja delovnega dela obdobja za pravokotni impulzni tok, pa tudi trajanje njegovega napajanja v napravi. Takšni parametri so nastavljeni v skladu z ničelno stopnjo. To se nanaša na del obdobja, ko je mogoče opazovati največjo dovoljeno napetost.Ta lastnost se imenuje širina. Njegove transformacije se izvajajo v območju 0-100% in povzročajo specifične spremembe v indikatorju razpoložljive napetosti svetlobnega vira.
V takih primerih izhodni tok ohranja lastno stabilnost na najbolj optimalni ravni. Spremembe ne vplivajo na spektralno sestavo svetlobnega toka, disipacijska moč pa je v nominalnih vrednostih.
Sam napajalnik, ko deluje v impulznem načinu, ima minimalne izgube. Regulatorji tega razreda so najbolj optimalni za izvajanje računalniške ali digitalne metode nadzora stopnje osvetlitve.
Glavna pomanjkljivost takih modelov je povečana stopnja utripanja. Vendar je značilen izključno za poceni napajalnike. Ta učinek je škodljiv za človeške oči in se lahko pojavi celo pri nizki ravni svetlosti. Dolgotrajno opazovanje tega svetlobnega pojava lahko povzroči:
- nastanek neprijetnih vizualnih občutkov;
- razvoj glavobola;
- povečana utrujenost;
- zmanjšanje pozornosti in ostrine vida.
Da bi se izognili negativnim vplivom, je bolje dati prednost napajalnikom blagovnih znamk. So nekoliko dražji, vendar nimajo tega učinka.
Glavna izbirna merila
Če želite izbrati napajalnik za LED trak, morate biti pozorni na naslednje ključne značilnosti te naprave:
- vrednost izhodne napetosti - mora nujno ustrezati indikatorju svetlobne naprave;
- indikator moči naprave - izračunan po posebni formuli;
- raven zaščite;
- razpoložljivost dodatnih funkcij.
Pri izbiri vira energije morate upoštevati tudi njegove stroške. Modeli, zaščiteni pred vlago, bodo stali več.Na ceno vplivata način pretvorbe naprave in njena moč.
Metoda pretvorbe
Na podlagi metode pretvorbe lahko napajalnike razdelimo na 3 glavne vrste:
- linearni;
- brez transformatorja;
- impulzno.
Napajalniki linearnega tipa so bili izumljeni v prejšnjem stoletju. Aktivno so jih uporabljali do zgodnjih 2000-ih, preden so se na trgu pojavile impulzne naprave. Zdaj se praktično ne uporabljajo.
Modeli brez transformatorjev niso primerni za napajanje LED svetilk. Imajo zapleteno zasnovo - napetost 220 V v njih se zmanjša skozi RC vezje z naknadno stabilizacijo.
Najbolj priljubljen je pretvornik impulznega tipa. Odlikujejo ga povečana učinkovitost, majhna teža in kompaktne mere.
Glavna resna pomanjkljivost je, da enote ni mogoče vklopiti brez obremenitve. V nasprotnem primeru lahko napajalni tranzistor odpove. Pri sodobnih modelih je bila ta težava rešena z uporabo povratnih informacij. Posledično v prostem teku izhodna napetost ne presega dovoljenih meja.
Hlajenje
Glede na uporabljeni hladilni sistem so napajalniki razdeljeni na 2 tipa:
- Aktivno hlajenje – naprava je opremljena z notranjim ventilatorjem, ki skrbi za učinkovitost hlajenja. Ta zasnova omogoča interakcijo z dokaj velikimi močmi. V tem primeru lahko ventilator brni in ga je treba občasno očistiti, saj prah pride v ohišje s tokom zraka.
- Pasivno hlajenje – naprava ni opremljena z ventilatorjem (naravno hlajenje).Takšni napajalniki so zelo kompaktni, hkrati pa so primerni izključno za domačo uporabo, saj so namenjeni majhnim obremenitvam.
Izvedba
Glede na vrsto izvedbe delimo napajalnike na naslednje izvedbe:
- Plastično ohišje majhne velikosti. Ta naprava je po videzu podobna napajalnikom za prenosnike in ima zložljivo plastično ohišje. Modeli tega razreda delujejo stabilno in so najboljša možnost za uporabo v suhih prostorih.

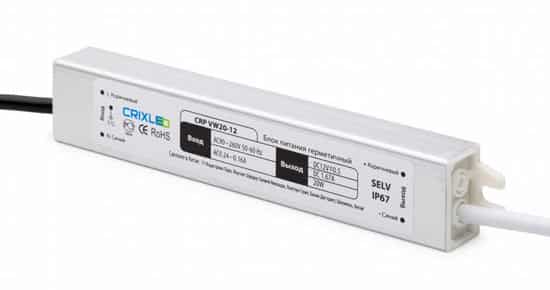

- Zatesnjeno aluminijasto ohišje. Konstrukcijske značilnosti, tesnost in trdnost uporabljenega materiala omogočajo uporabo takšnega LED bloka v prostorih z visoko vlažnostjo. Je odporen na vlago in ima dolgo življenjsko dobo.

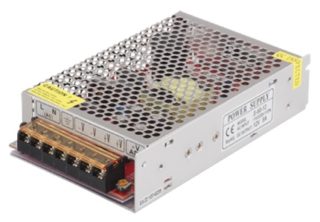

- Kovinsko ohišje z odprtinami za prezračevanje. Takšne naprave niso zaščitene pred zunanjimi vplivi, zato so nameščene v posebnih zaprtih škatlah. Ohišje odprtega tipa omogoča hitro rekonfiguracijo enote.
Pri izbiri napajalnika morate biti pozorni ne le na njegove oblikovne značilnosti, temveč tudi na njegovo funkcionalnost. Ne bi smeli preplačati, ker lastnik morda preprosto ne potrebuje nekaterih dodatnih funkcij.
Izhodna napetost
Ta značilnost določa, na katero nazivno napetost vir napajanja pretvori prvotno 220 V omrežno napetost. Običajno so to 12V in 24V DC ali AC. Najpogostejši so 12V LED trakovi s konstantno napetostjo. Zato potrebujejo napajalnik z oznako DC12V.
Moč
V nekaterih situacijah preprosto ni treba izračunati moči vira energije.Na primer, če morate priključiti 1 meter SMD LED traku na 12 V napajanje, bo zadostovala katera koli enota s konstantno izhodno napetostjo 12 V. Če pričakujete večjo obremenitev, boste morali uporabiti formulo za izračun.

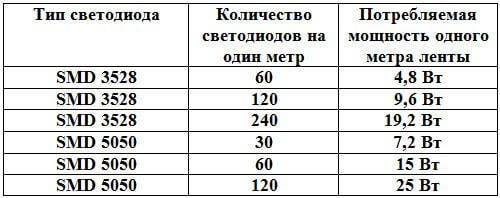

Moč vira napajanja lahko izberete glede na največjo dolžino LED traku in porabo 1 metra izdelka. Da bi olajšali to nalogo, proizvajalci v navodilih za LED trak določijo zahteve za vir napajanja.
Dodatne funkcije
Poleg glavnih značilnosti morate pri izbiri napajalnikov paziti na prisotnost dodatnih funkcij v njih:
- so lahko nepomembne in zagotavljajo samo prehrano;
- bolj funkcionalni modeli imajo vgrajen zatemnilnik;

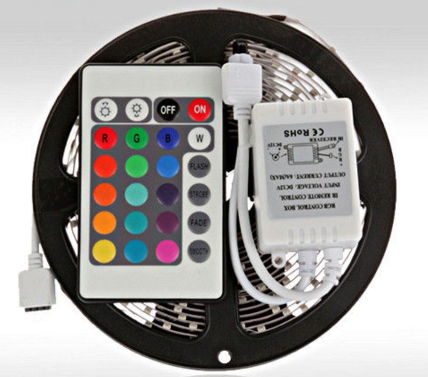

- Nekatere naprave so opremljene z infrardečim senzorjem ali radijskim kanalom za upravljanje z daljinskim upravljalnikom.
Najdražji napajalniki so opremljeni z zatemnilnikom in daljinskim upravljalnikom, kar vam omogoča, da se izognete neredu prostora z ločenimi enotami.
Kako izračunati moč napajalnika za LED trak
Za določitev potrebne moči napajalnika, potrebnega v določeni situaciji, lahko uporabite preprosto shemo izračuna.
Na primer, upoštevali bomo priljubljen model traku SMD5050 z dolžino 3 metre, močjo 14,4 V in gostoto LED 60 kosov. na dolžinski meter.
Najprej morate izračunati porabo energije traku: 14,4 V x 3 m = 43 V.
Če želite upoštevati izgubo moči na prevodnikih, morate k izračunani moči za rezervo dodati 20 %: 43 V x 1,2 = 52 V.
Nova številka navaja, da mora biti najmanjši vir napajanja za ta trak 52 V.Bloki s takšnimi indikatorji se ne proizvajajo, zato je treba številko zaokrožiti navzgor - naprava 60 V bo zadostovala.
Priključni LED trak
Pred namestitvijo na prvotno mesto je treba trak priključiti na napajanje. Ta postopek je preprost in ga je mogoče izvesti neodvisno. Kot primer bomo obravnavali blok s kovinskim ohišjem z prezračevalnimi luknjami. Takšne naprave so v največjem povpraševanju. V notranjosti ohišja je usmernik s priključnim modulom, kamor je pravzaprav priključen vir svetlobe.
Polarnost povezave
Vsi napajalniki so označeni z glavnim namenom in njihovimi ključnimi lastnostmi. Poleg vseh priključnih vijakov je oznaka, ki zagotavlja, da so žice pravilno priključene:
- L – faza, N – nič: to je vhod napajanja. Preko teh terminalov je enota povezana s splošnim omrežjem.
- G – za ozemljitev. Če v stanovanju ni ozemljitve, se ta terminal ne uporablja.
- +V in -V sta izhodni sponki z napetostjo, pretvorjeno na 12V.
Napajalniki tega razreda so opremljeni z indikatorjem delovanja - zeleno lučko. Obstaja tudi poseben rotacijski mehanizem, ki je označen kot "V adj". Omogoča rahlo prilagoditev napetosti - znotraj 12-13V.

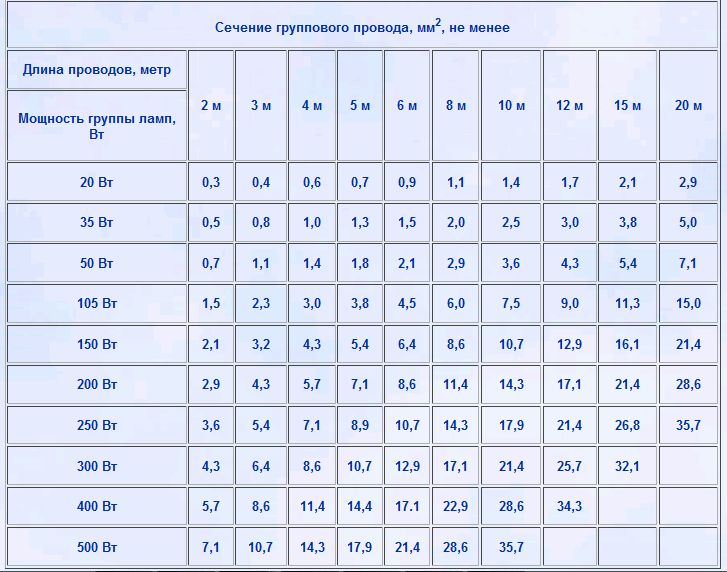

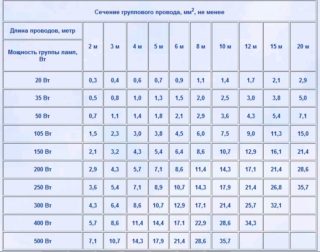

Izbira preseka žice
Izbira prereza žice je izjemno pomembna, saj je od tega odvisna možnost izgube moči pri segrevanju svetilke.Če je pri priključitvi razdalja med virom napajanja in LED trakom velika, je potrebno ne samo odpraviti padec napetosti na priključnem kablu, temveč tudi izravnati izgube moči, ki jih povzroča ta kabel.
Večji kot je presek kabla, manjša je izguba moči.
Za priključitev LED trakov na napajanje potrebujete kabel s prečnim prerezom najmanj 1,5 mm2. Če je skupna dolžina kabla večja od 10 metrov, je bolje vzeti žice večjega preseka, na primer 2,5 mm2.
Izbira sheme povezave
Preden priključite LED trak na vir napajanja, morate prinesti kable na mesto namestitve. Za takšne svetlobne naprave se uporabljajo žice z oznako VVG-P 2x1,5 ali VVG 2x2,5. Na enem koncu kabla je nameščen vtični vtič, drugi pa je brez izolacijske plasti za povezavo s sponkami omrežnega adapterja.
Očiščene žice se vstavijo v napajalne vtičnice in nato pritrdijo z vijaki. Priključek izvedemo na konektorja z oznako L in N. Na fazo (konektor L) priključimo rjavo žico. Modra žica je povezana z ničlo (konektor N).
Glavna stvar pri povezovanju LED traku je, da ne zamenjate polarnosti, saj ti viri osvetlitve delujejo na enosmerni tok.

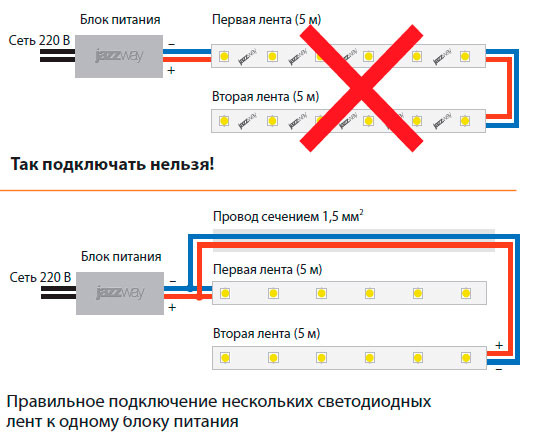

Pri priključitvi več LED trakov na napajanje morate upoštevati določena pravila.
Vsak trak ne sme biti daljši od 5 metrov, ne glede na to, ali je trden ali sestavljen iz več majhnih odsekov. Če je dolžina daljša, lahko tokovne steze pregorijo.
Ta shema predvideva, da so vsi svetlobni trakovi povezani vzporedno in ne zaporedno.Pri povezovanju je izjemno pomembno tudi, da ohranite pravilno polarnost.
Razlike med napajalnikom in gonilnikom

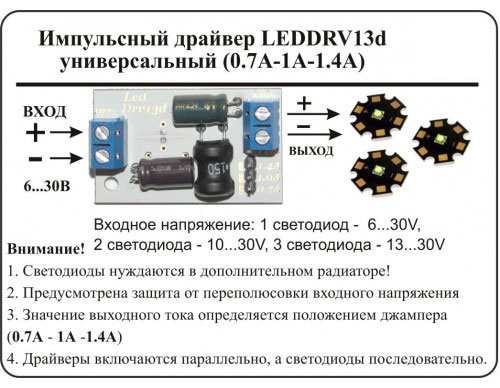

Gonilniki so viri toka za LED naprave. Niso označeni s karakteristiko "izhodna napetost". Izjemen izhodni tok in največja moč. Uporabljajo se za samostojne LED diode in module, ki nimajo omejevalnika toka.
