V sodobnem stanovanju je velik pomen pripisan zaščiti električnega omrežja pred močnimi prenapetostmi. V ta namen se uporabljajo omrežni stabilizatorji, ki zgladijo ostra nihanja, vendar imajo številne pomanjkljivosti. Veliko bolj donosno je uporabljati poceni in kompaktne napetostne releje 220 V za dom, ki zagotavljajo zanesljivo zaščito gospodinjskih omrežij. Te naprave, skrajšano RKN, so nameščene v razdelilni plošči in ne zahtevajo velikega prostora v stanovanju.
Načelo delovanja in funkcionalnost
Načelo delovanja naprave, ki je večini amaterjev znano kot omejevalnik napetosti 220 V, lahko razumete po seznanitvi z njegovo strukturo. Sestava vključuje naslednje enote:
- elektronski nadzorni modul, nastavljiv za spodnje in zgornje meje;
- generator krmilnega signala;
- elektromagnetni rele, ki izklopi napravo, ko je nastavljena vrednost presežena.
Ko omrežna napetost doseže enega od najvišjih nivojev, elektronika ustvari krmilni signal, ki napaja krmilni rele.Sproži se in izklopi napeljavo, s čimer zaščiti gospodinjske aparate, priključene na vtičnice.
Funkcionalnost takšnih izdelkov v primerjavi z istim stabilizatorjem je bistveno razširjena:
- Nastavite lahko dva praga odziva (zgornji in spodnji).
- Naprave imajo LED indikatorje vgrajene na sprednji plošči in omogočajo spremljanje prisotnosti napetosti na vhodu in izhodu.
- Obstaja zaslon s tekočimi kristali, na katerem se beležijo vrednosti glavnih parametrov električne energije.
Naštete možnosti bistveno olajšajo delovanje zaščitne opreme, nameščene v stanovanju ali v podeželski hiši.
Razvrstitev in vrste
Znane vrste RLV se razlikujejo glede na vrsto napajanja, ki se uporablja v domu, glede na to, da so enofazni ali trifazni. Releji napajalne napetosti 220 V so nameščeni v mestnih stanovanjih, njihovi trifazni analogi pa se uporabljajo v pisarnah ali podjetjih. Pogosto jih najdemo v zasebnih hišah, na katere je priključena veja 380-voltne linije (trifazno napajanje).
Glede na način priključitve na servisirano linijo so znani modeli relejev za nadzor omrežne napetosti 220 V za dom razdeljeni na naslednje vrste:

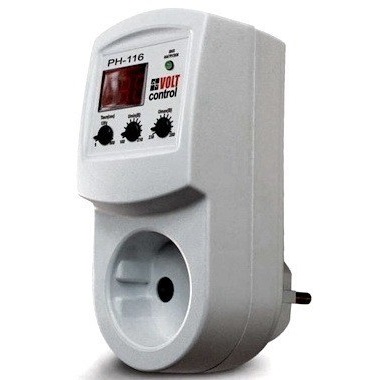

- adapterji, ki se priključijo na običajno vtičnico;

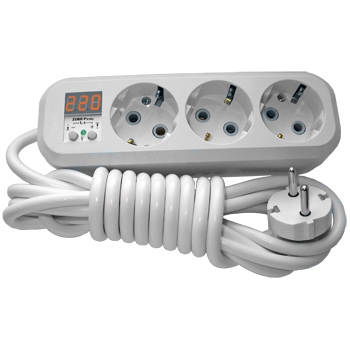

- podaljški z več vtičnicami (od 1 do 6);
- naprave, nameščene v plošči na DIN letev.
Prvi dve poziciji sta prehodni napravi, ki zagotavljata zaščito posameznih gospodinjskih porabnikov. V tem se bistveno razlikujejo od RLV vgrajenih v razdelilno omaro. Nanje je mogoče priključiti cele skupine električnih aparatov.
Prednosti in slabosti izdelkov, priključenih na vtičnico
Pred nakupom releja za nadzor napetosti za vtičnico je pomembno oceniti njegove prednosti, ki upravičujejo nakup.
- Enostaven za namestitev, kompakten in prenosljiv (lahko se uporablja kjer koli);
- relativno nizki stroški;
- privlačen dizajn, ki ne moti notranjosti prostorov;
- vsestranskost: možnost uporabe za zaščito posameznega porabnika ali več bremen hkrati.
Zasnova adapterjev in podaljškov je dobro zasnovana. Njihov videz zadovoljuje najzahtevnejše potrebe in ne vnaša vidnih motenj v notranjost prostorov. Slabosti vključujejo pomanjkanje številnih možnosti, ki so na voljo za naprave, nameščene na DIN-tirnico.
Katera vrsta je boljša?
Če je uporabnik na primer zaskrbljen zaradi varnosti dragega modela hladilnika in so vse druge naprave že zaščitene s stabilizatorjem, je bolj priročno kupiti tip "vtičnica".
V tem primeru bo namestitev splošne avtomatske naprave nepotrebna, saj bo povzročila neupravičene stroške. Ta možnost je primernejša za prebivalce mestnih stanovanj, ki ne želijo porabiti denarja za namestitev RKN v razdelilno ploščo (za to boste morali povabiti električarja).
Ne glede na pogoje delovanja krmilnega releja je treba razumeti, da bo namestitev več naprav v vtičnico stala več kot ena v plošči.
Kadar v hiši ni stabilizatorja in njegov lastnik želi zanesljivo zaščititi kuhinjsko in sobno opremo, je pametneje izbrati napravo, nameščeno na DIN tirnici. Z vgradnjo več relejev - enega za vsako varovano linijo - je možnost okvare drage opreme popolnoma odpravljena. Optimalno so primerni za zasebni dom, kjer lahko nadzorujejo trifazno omrežje.
Značilnosti namestitve ILV

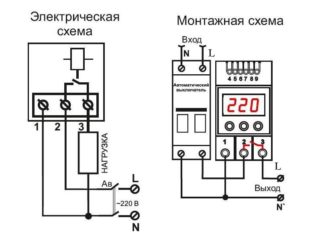

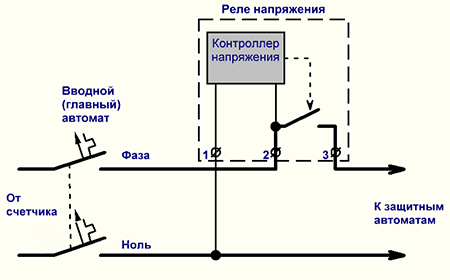

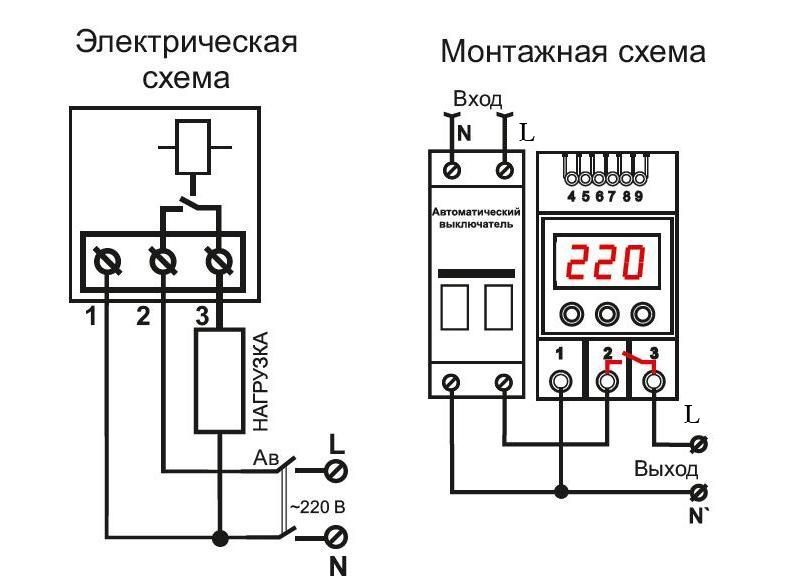

Splošni postopek vgradnje relejev v električno omarico določajo zahteve veljavnih standardov (zlasti PUE). Vsak poseben model ILV je mogoče namestiti v skladu s funkcijami, ki jih opravlja. Možne so naslednje možnosti za namestitev releja v električno napeljavo:
- postavitev takoj za električnim števcem (ta metoda velja za klasično);
- povezava skupaj z RCD in linearnim strojem, ki razširja funkcionalnost naprave;
- namestitev pred električnim števcem, ki vam omogoča zaščito same merilne naprave pred prenapetostmi.
Slednja možnost je možna šele po prejemu dovoljenja predstavnikov Energosbyt.
Odvisno od načina povezave z obremenitvijo so različni vzorci RLV nameščeni bodisi glede na neposredno povezavo z obremenitvijo bodisi prek napajalnih kontaktov magnetnega zaganjalnika. Druga možnost bistveno razširi obremenitvene tokovne zmogljivosti naprave.
Nastavitev načinov
Mejne vrednosti RKN se nastavijo z uporabo več potenciometrov na graduirani lestvici, nameščenih skupaj z gumbi na sprednji plošči.
V nekaterih vzorcih se gumbi uporabljajo za nastavitev omejitev odziva.
Korak, s katerim sta nastavljeni spodnja in zgornja meja za večino vzorcev RKN, je en volt. Pravilno nastavitev zahtevanega parametra spremlja indikatorska plošča, ki se nahaja na sprednji plošči naprave.
Pri nekaterih modelih obstaja še en regulator, ki nastavi čas, ko se naprava vrne v prvotno stanje, trenutek, ko je obremenitev ponovno priključena na napajalni tokokrog. Nastavite ga lahko v širokem razponu vrednosti od nekaj sekund do 10 minut.
Opis priljubljenih modelov
Diagrami povezav in nastavitve večine modelov, ki jih ponujajo domači proizvajalci, imajo veliko skupnega;

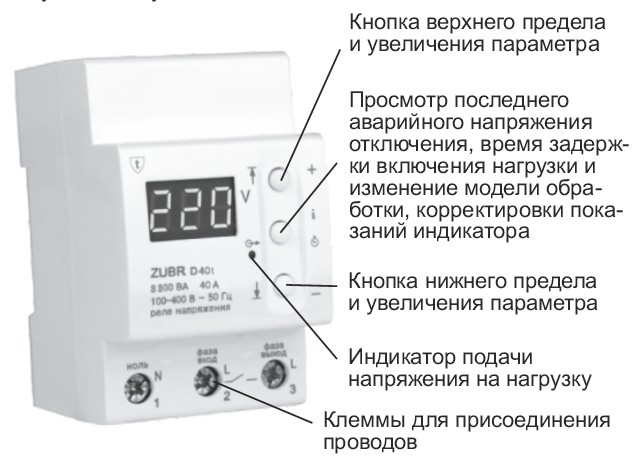

Naprave pod blagovno znamko Zubr
- poenostavljena notranja povezava;
- skupaj z RCD in odklopnikom.
V prvem primeru je obremenitev priključena neposredno na izhod naprave, v drugem pa je krmilno vezje zaprto prek RCD in AV. Ta vključitev Bisona vam omogoča zaščito linije ne le pred napetostnimi sunki, temveč tudi pred uhajanjem toka.

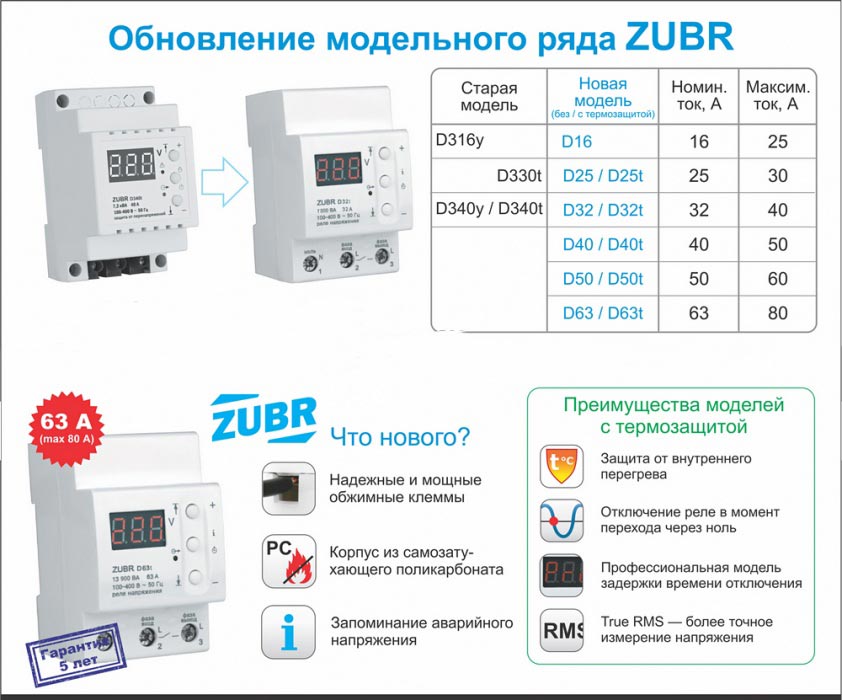

Naprave imajo različne izvedbe, ki se razlikujejo po nazivnih tokovih (25-63 amperov). Zgornji odzivni prag je od 220 do 280 v korakih po 1 volt, spodnja vrednost pa od 120 do 210 voltov. Čas za ponovno povezavo z linijo se giblje od 3 do 600 sekund. Korak prilagajanja je 3 sekunde.

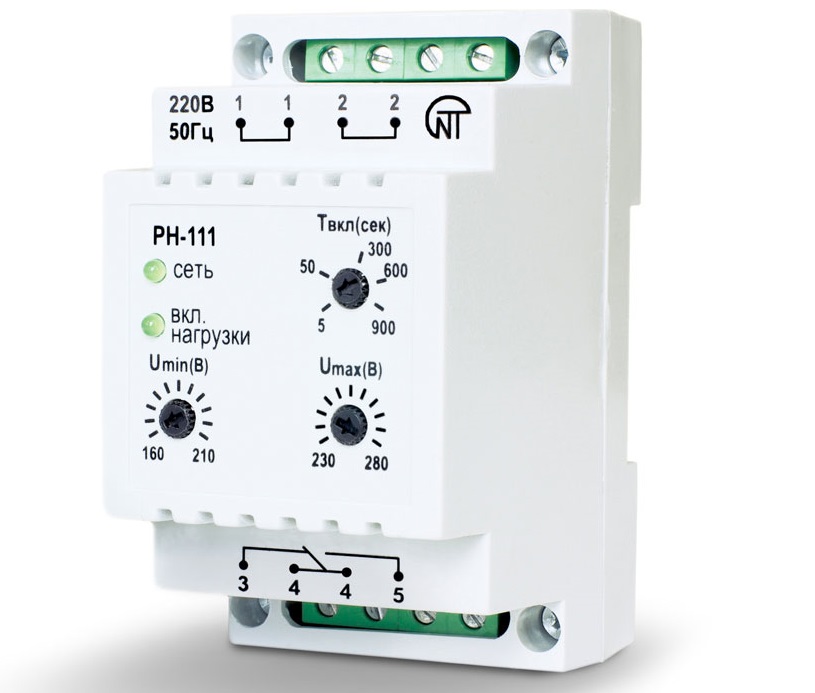

serija RN

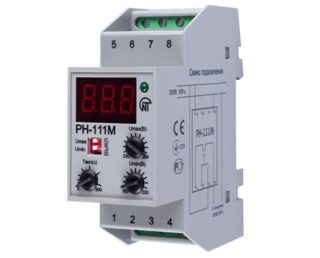

Model RN-113 se vklopi po električnem števcu in omogoča ročno nastavitev vrednosti spodnjega in zgornjega odzivnega praga, prikazanih na zaslonu, vgrajenem v sprednjo ploščo. Naprava je sposobna samodejno priključiti napajanje, ko se njeni parametri po močnih sunkih napetosti obnovijo.
Za normalno delovanje naprav te serije je potrebna rezerva moči vsaj 20%.
Indikator poleg mejnih vrednosti prikazuje parametre omrežja ob izključenem porabniku ter preostali čas do vklopa. Nazivni tok je 32 A; po želji se lahko poveča z namestitvijo magnetnega zaganjalnika.
serija UZM

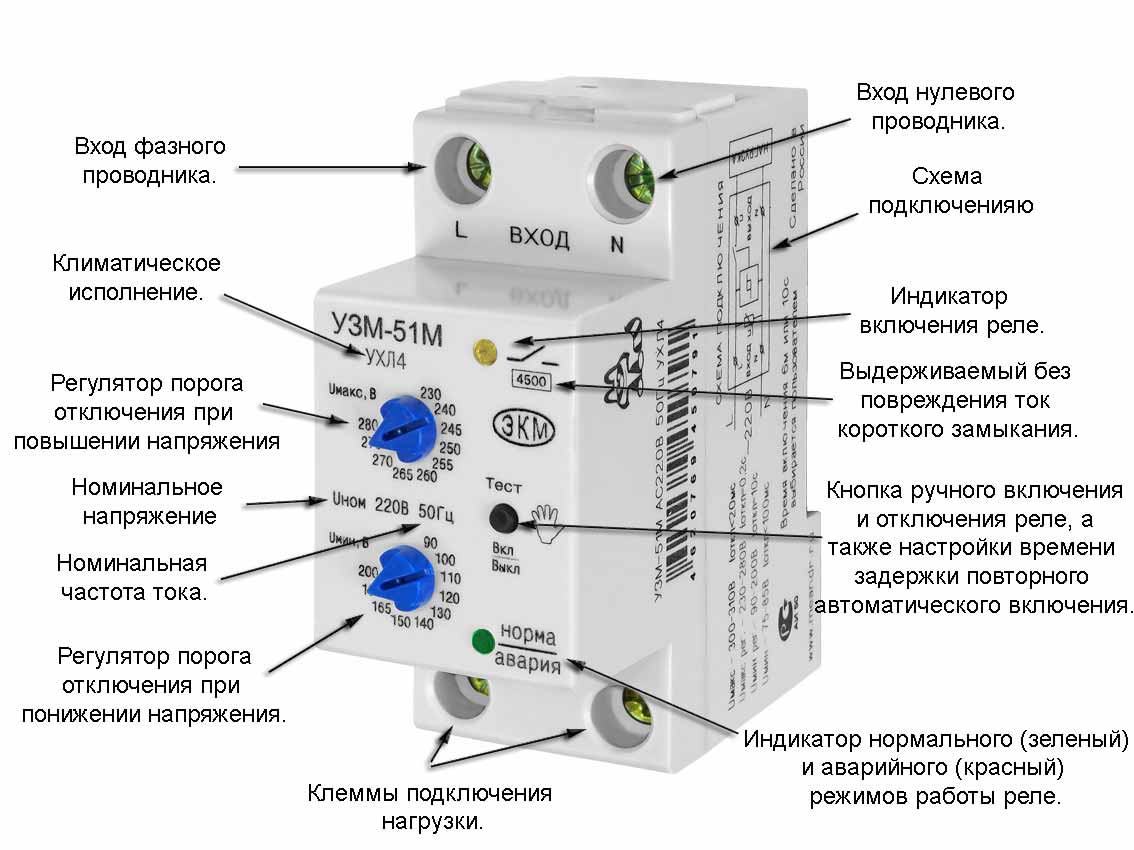

Naprava UZM-51M, nameščena takoj za električnim števcem, je zasnovana za nazivni tok do 63 A in zaseda 2 modula na DIN tirnici hkrati. Njegova standardna širina je 35 mm.Največja nastavljena vrednost za zgornjo mejo napetosti je 290 voltov. Spodnji prag za prenapetost je 100 voltov.
Čas ponovnega zagona, ki ga ročno nastavi uporabnik, lahko traja dve fiksni vrednosti - 10 sekund in 6 minut. Naprave serije UZM je mogoče namestiti v omrežja s katerim koli sistemom ozemljitve: TN-C, TN-S ali TN-C-S.

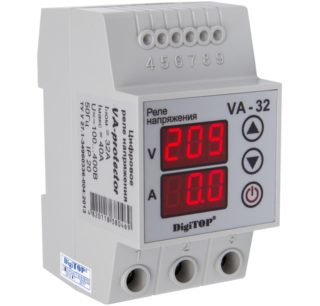

Naprave podjetja DigiTOP
VLV serije V-protector se uporabljajo samo za zaščito pred napetostnimi sunki. Zasnovani so za nazivne tokove od 16 do 63 A. Zgornji prag je nastavljen v območju od 210 do 270, spodnji pa od 120 do 200 voltov. Čas za samodejno vrnitev v vklopljeno stanje je od 5 do 600 sekund. Trifazna naprava V-protector 38 je zasnovana za največji tok, ki ne presega 10 amperov.
naprave znamke ABB

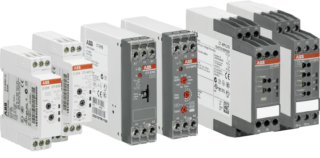

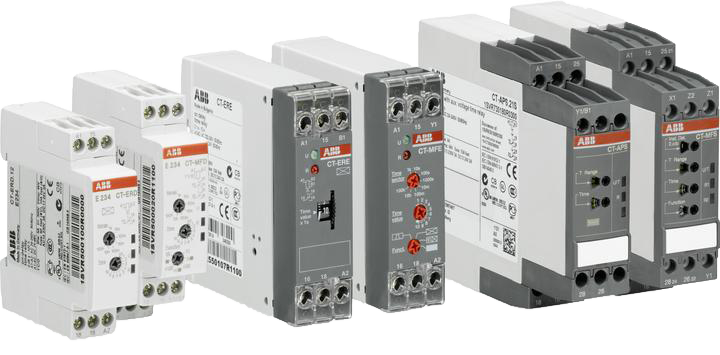

Releji serije ABB CM, ki so priljubljeni na trgu, vam omogočajo nastavitev praga odziva v širokem razponu vrednosti (od 24 do 240 voltov v enofaznih in od 320 do 430 voltov v trifaznih tokokrogih). Čas okrevanja pri večini modelov je od 1 do 30 sekund.
