Kopalnica je potencialno nevaren prostor. Visoka vlažnost in električni aparati lahko povzročijo resno škodo ljudem. Pralni stroj, ogrevana kopalna kad, grelnik vode in celo sušilnik za lase so viri visoke napetosti. Zato je pomembno razmišljati o tem, kako ozemljiti v kopalnici.
Zakaj ozemljitev?
Preden se odločite za službo, morate preučiti teorijo. Pomembno je razumeti, kako deluje ozemljitveni vodnik, zakaj je potreben in kako pravilno vzpostaviti povezavo.
Ozemljitev je dodatna zaščita pred električnim uhajanjem. Vodnik je sestavljen iz kabla z bakrenimi vodniki. En kontakt je povezan s telesom, drugi gre v tla. V primeru stika s fazo in ničelnim bo žica prevzela tok in ga preusmerila na tla. Takšen povezovalni diagram lahko zaščiti pred električnim udarom.

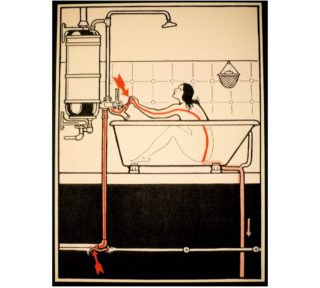

Kopalnica je vir visoke vlažnosti, kar pomeni, da lahko vsaka električna naprava in nezaščitena vtičnica predstavljata nevarnost. Sčasoma se gospodinjski aparati lahko pokvarijo. Pogosta okvara je, da se faza prebije do ohišja. Med stikom med prevodnim telesom in neozemljeno površino človek prepušča elektriko skozi sebe.Litoželezna ali kovinska kopel v tem primeru služi kot prevodnik. Da bi se izognili poškodbam, je dovolj, da tok prenesemo po poti najmanjšega upora.
V stanovanjski hiši v sovjetskem slogu ni ozemljitve. Šteje se, da zadostuje, da se kopalna kad in cevovod povežeta s skupnim dvižnim vodom. To vezje bo delovalo, če je celoten dvižni vod sestavljen iz elementov, ki prevodijo tok. Toda v sodobnem življenju uporabljajo plastično kanalizacijo, kar pomeni, da ta vrsta ozemljitve ne bo delovala.
Povezovanje različnih vrst kopeli
Različni materiali za kopel zahtevajo individualni pristop. V vsakodnevni uporabi obstaja več glavnih vrst struktur:
- lito železo;
- jeklo;
- akril;
- stari slog;
- jacuzzi.

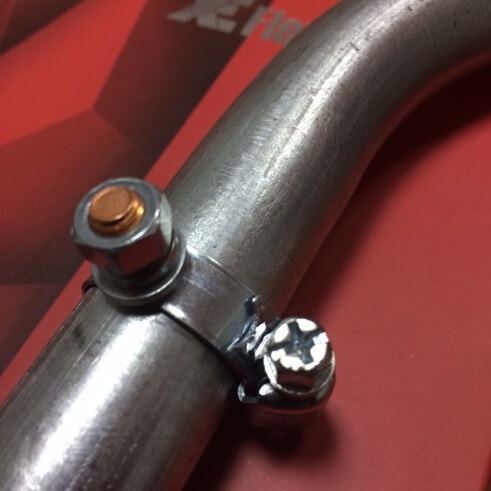

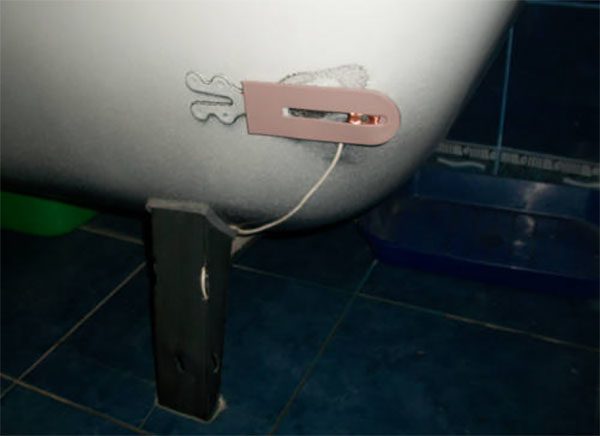

Standardna ozemljitev kopeli iz litega železa se pojavi s priključitvijo prevodnih elementov na ozemljene cevi. Če govorimo o sodobnih izdelkih, že imajo cvetni list za priročno namestitev kabla. Vse kar morate storiti je, da z matico, vijakom in podložko povežete vijačni vodnik z napravo.

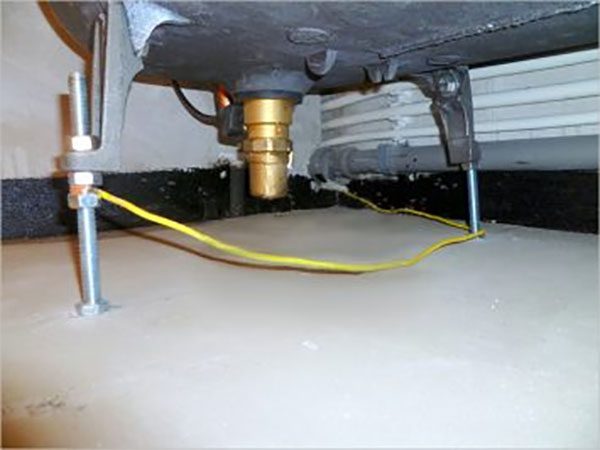

Jeklene kopalne kadi lahko pritrdite na več načinov. Če so kovinske noge privarjene na telo, se pritrditev izvede s pomočjo vijaka in matice. Žico lahko privarite tudi neposredno na steno. Glavni pogoj za dober prenos toka je odsotnost barve, laka ali temeljnega premaza.
Akril je dielektrik, kar pomeni, da ne more prenesti toka skozi sebe. Vendar mora biti akrilna struktura ozemljena. Obstajata dva razloga, ki zahtevata dokončanje kompleksa del. Prvič, ekstrudirane kopeli so opremljene s kovinskim ohišjem.Drugi razlog je, da lahko akril kopiči statično elektriko, zlasti pri zbiranju vode.
Stare kopalne kadi nimajo kontaktnih plošč za ozemljitveno žico. Za povezavo morate izvrtati luknjo v nogi. Nato je treba vodnik pritrditi z vijačno povezavo.
Načelo delovanja jacuzzija temelji na uporabi električnega toka. Zato je povezava masažne kadi s tlemi prva stvar, ki jo morate narediti pred uporabo. Za varno uporabo je dovolj, da namestite ozemljeno vtičnico. Pomembno je, da je zaščiten pred vlago.
Delovni napredek
Ozemljitev stacionarne kopalne kadi v hiši ali stanovanju ni lahka naloga, ki zahteva minimalno električno znanje. Preden začnete z delom, se morate seznaniti z glavnimi točkami PUE (pravila o električni namestitvi).
Pri sami vzpostavitvi povezave je pomembno, da sledite navodilom po korakih. To zmanjša verjetnost napake. Montaža ozemljitvenega vodnika se lahko izvede v štirih korakih:
- izbor materialov pred začetkom dela;
- priprava orodja za električna dela;
- polaganje ozemljitvenega vodila;
- ozemljitev električnih naprav.

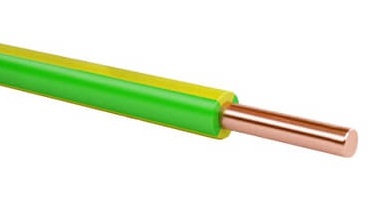

V skladu s pravili elektroinštalacijskih del mora imeti ozemljitveni vodnik v stanovanjski stavbi prečni prerez najmanj 6 mm.2. Kabelska pletenica je izdelana iz PVC in ima standardno rumeno in zeleno barvo. Če se uporablja vijačna povezava, je pomembno izbrati elemente iz nerjavečega jekla.
Med delom bo morda potreben vrtalnik s svedrom s premerom 6 mm. PH izvijač, nastavljiv ključ in odstranjevalec žice. Če ni posebnih klešč za pletenje, lahko uporabite nož.V nekaterih primerih bo morda potreben varilni stroj (velja za ozemljitev kopeli s kovinsko podlago).

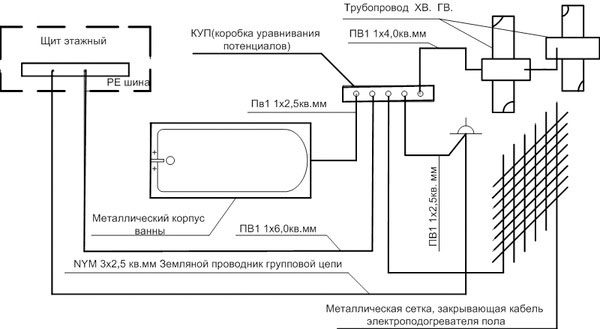

Prvi korak je, da izpostavljeno žico pritrdite na poseben prostor v kopalnici. Pri odstranjevanju izolacije ne smete dovoliti poškodbe jedra. Za sprejemljiv estetski videz se pnevmatika namesti v škatlo, postavi pod kad ali prekrije z mavcem. Po namestitvi je žica povezana z ozemljitvenim mostičkom.
Tudi električne naprave potrebujejo ozemljitev. Gospodinjski aparati imajo že tretji kontakt. Za pravilno povezavo je dovolj, da kupite posebno vtičnico in priključite žico na skupni mostiček.
Naprava za zaščito toka
V večstanovanjskih stavbah je ozemljitev redka. V bistvu je električno omrežje omejeno na dva vodnika - fazo in nič. V redkih primerih lahko najdete dva napajalna kabla 220 V. Za takšne primere obstaja povezovalni diagram prek nevtralne žice.
Strogo je prepovedano neposredno priključiti ozemljitveno žico na nič. Montaža je dovoljena samo, če obstaja zaščitna naprava proti električnemu udaru. Preden začnete z delom, se prepričajte, da upoštevate pravila SNIP in PUE.
RCD je avtomatska naprava, ki vam omogoča povezavo ozemljitve prek nevtralne žice. Naprava sama določi napetostno razliko med fazo in ničlo. Če pride do nenadnega prenapetosti v omrežju, bo stroj deloval in izklopil omrežje.
